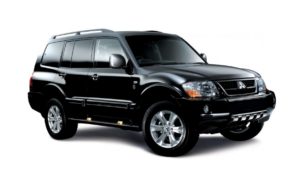

Mitsubishi Pajero 3 третьего поколения производился в период с 1999 по 2006 год, включая годы 1999, 2000, 2001, 2002, 2003, 2004, 2005 и 2006. За эти годы внедорожник подвергся обновлениям и рестайлингу. В ряде регионов мира он известен как Mitsubishi Montero 3. В этой статье мы разберем расположение электронных блоков управления, подробно рассмотрим предохранители и реле Mitsubishi Pajero 3 с иллюстрациями схем блоков и реальными фотографиями. Особое внимание уделим предохранителю, отвечающему за прикуриватель в Pajero 3, включая схемы и фото для удобства ремонта.
В нашем обзоре предохранителей Mitsubishi Pajero 3 (Montero) третьего поколения конфигурация может отличаться в зависимости от рынка сбыта и комплектации. Рекомендуем проверять назначение по схемам на внутренней стороне крышки блоков для точности.
Расположение блоков предохранителей и реле

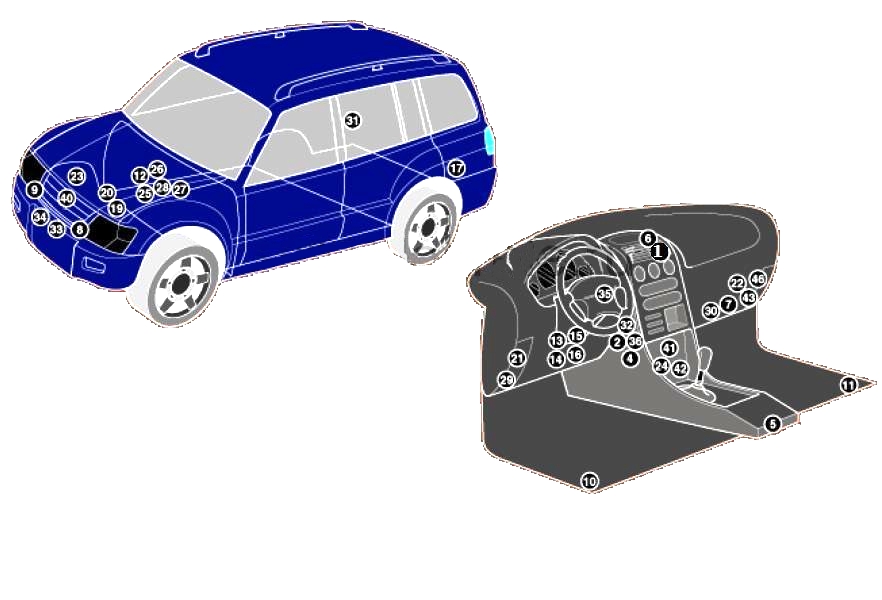

Схема общего расположения электронных блоков управления в Mitsubishi Pajero 3
Расшифровка обозначений
| 1 | Датчик температуры воздуха из вентиляционной решетки на приборной панели |
| 2 | Датчик температуры всасываемого воздуха (для кондиционера и отопителя) |
| 4 | Блок управления мотором вентилятора кондиционера/отопителя (при ручном регулировании температуры) |
| 5 | Блок управления задним вентилятором кондиционера/отопителя |
| 6 | Датчик солнечной активности (в системе кондиционирования воздуха) |
| 7 | Блок антенны |
| 8 | Левый передний датчик удара (для подушки безопасности) |
| 9 | Правый передний датчик удара (для подушки безопасности) |
| 10 | Боковой датчик удара со стороны водителя — под передним сиденьем |
| 11 | Боковой датчик удара со стороны пассажира — под передним сиденьем |
| 12 | Аккумулятор |
| 13 | Диагностический разъем DLC 1 — для 2,5D (4D56) двигателей (с 2002 г.) |
| 14 | Диагностический разъем DLC 1 — для 3,5 (6G74) / 3,2D (4M41) двигателей |
| 15 | Диагностический разъем DLC 2 — для 2,5D (4D56) (с 2002 г.) |
| 16 | Диагностический разъем DLC 2 — для 3,5 (6G74) / 3,2D (4M41) |
| 17 | Блок управления задней блокировкой дифференциала |
| 19 | Реле нагревателя охлаждающей жидкости №1 |
| 20 | Реле датчика уровня масла в двигателе |
| 21 | Датчик уровня моторного масла |
| 22 | Электронный модуль управления 4WD |
| 23 | Блок предохранителей и реле в моторном отсеке №1 |
| 24 | Блок предохранителей и реле в моторном отсеке №2 |
| 25 | Блок предохранителей и реле в моторном отсеке №3 |
| 26 | Блок предохранителей и реле в моторном отсеке №4 |
| 27 | Блок предохранителей и реле на приборной панели |
| 28 | Резистор для мотора вентилятора отопителя |
| 29 | Задний датчик температуры воздуха после отопителя |
| 30 | Датчик температуры радиатора отопителя |
| 31 | Звуковой сигнал №1 — за передним бампером |
| 32 | Звуковой сигнал №2 — за передним бампером |
| 33 | Электронный блок иммобилайзера |
| 34 | Блок управления иммобилайзером — для 2,5D (4D56T) |
| 40 | Блок управления раздаточной коробкой |
| 41 | Электронный блок управления АКПП |
Блок предохранителей в салоне Pajero 3

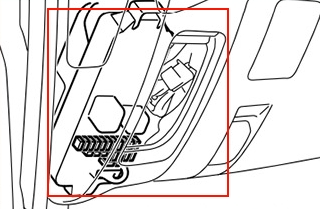

Этот блок размещен под приборной панелью со стороны водителя в Mitsubishi Pajero 3.
Фото-пример блока в салоне
Схема с защитной крышки блока
Детальная схема блока предохранителей в салоне Pajero 3
Расшифровка предохранителей салонного блока Mitsubishi Pajero 3
| 1 | 15А Омыватель и очиститель заднего стекла |
| 2 | Резервный слот |
| 3 | 10А Аудиосистема, радио |
| 4 | 15А Прикуриватель в Pajero 3 |
| 5 | 10А Кондиционер, ABS, экстренное торможение, подогрев топливного фильтра, обогрев лобового стекла, многофункциональный блок №1, управление раздаткой |
| 6 | 10А Круиз-контроль, EGR, приборная панель, иммобилайзер (с 2^ для 4D56T), блокировка дифференциала, 4WD, SRS, клапан дросселя, датчик скорости |
| 7 | 20А Электронный контроль двигателя |
| 8 | 10А Фонари заднего хода |
| 9 | 10А Задний противотуманный фонарь |
| 10 | 20А Центральный замок |
| 11 | 30А Обогрев заднего стекла |
| 12 | 30А Обогреватель салона |
| 13 | 20А Солнечный люк |
| 14 | 10А Антиблокировочная система ABS |
| 15 | 20А Подогрев передних сидений |
| 16 | 10А Подогрев боковых зеркал |
| 17 | Резервный слот |
| 18 | Резервный слот |
| 19 | Резервный слот |
| 20 | Резервный слот |
Основной предохранитель прикуривателя в салоне — №4 на 15А. Дополнительно за прикуриватель и розетки отвечает предохранитель в моторном блоке.
Расшифровка реле в салонном блоке Pajero 3
- Реле задних противотуманок
- Реле стеклоподъемников
- Реле генератора
- Реле заднего вентилятора кондиционера/отопителя
- Реле обогрева заднего стекла
- Реле переднего вентилятора кондиционера/отопителя
- Реле цепей зажигания
Блоки предохранителей под капотом в Mitsubishi Pajero 3
Главный блок предохранителей и реле
Основной блок расположен в моторном отсеке рядом с аккумулятором в Pajero 3 третьего поколения.

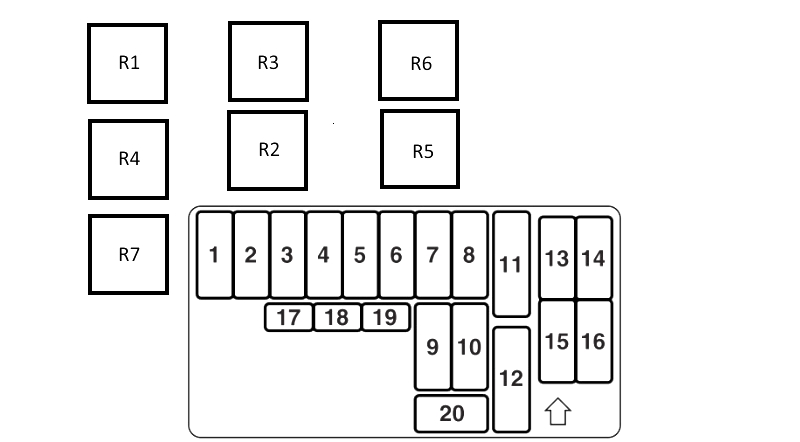

Схема главного блока под капотом
Назначение элементов главного блока
| R1 | Реле высокого скорости вентилятора конденсора кондиционера |
| R2 | Реле звукового сигнала |
| R3 | Реле низкой скорости вентилятора конденсора кондиционера |
| R4 | Многофункциональный блок управления №1 |
| R5 | Реле обогрева лобового стекла и омывателя |
| R6 | Реле муфты компрессора кондиционера |
| R7 | Резерв |
| 1 | 120A Блок №1 моторного отсека, противотуманки, фары, задние фонари (2001 г.), многофункциональный блок (с 2002 г.) |
| 2 | 60A Блок предохранителей моторного отсека №1 |
| 3 | 40А Замок зажигания |
| 4 | 40А Электропривод сидений и стеклоподъемников |
| 5 | 20А Контроль двигателя |
| 6 | 20А Контроль двигателя |
| 7 | — |
| 8 | 15А Дополнительное оборудование |
| 9 | 25А Подогрев топливного фильтра |
| 10 | 25А Кондиционер |
| 11 | 20А Кондиционер |
| 12 | 15A Реле обогрева лобового стекла и омывателя |
| 13 | — |
| 14 | 20A Автоматическая трансмиссия |
| 15 | 10A Генератор, центральный замок, поворотники/аварийка |
| 16 | 15A ABS, стоп-сигналы |
| 17 | 10А Аудиосистема, прикуриватель и розетки, часы |
| 18 | 10A Кондиционер, аудио, центральный замок, часы, ESP, освещение салона, многофункциональный блок, раздатка |
| 19 | 10А Кондиционер |
| 20 | 20A Противотуманные фары |
| 21 | 10A Гудок |
| 22 | 20A Очиститель и омыватель лобового стекла |
| 23 | 10A Управление двигателем, правый задний габарит |
| 24 | 10A Левый задний габарит |
| 25 | 10A Левый ближний свет |
| 26 | 10A Правый ближний свет |
| 27 | 10A Левый дальний свет |
| 28 | 10A Правый дальний свет |
| 29 | Резерв |
| 30 | 40A Нагреватель охлаждающей жидкости |
За дополнительные розетки и прикуриватель в моторном блоке отвечает предохранитель №17 на 10А в Pajero 3.
Дополнительный блок реле под капотом
Схема блока реле
Описание реле в блоке
- Реле топливного подкачивающего насоса
- Реле инжекторов
- Реле системы экстренного торможения
- Резерв
- Реле управления двигателем
- Реле блока дроссельной заслонки
- Резерв
Некоторые реле и предохранители могут быть размещены отдельно от основных блоков, например, реле насоса ABS или экстренного торможения. На плюсовой клемме аккумулятора часто устанавливаются мощные предохранители: 40/60А для ABS и 80А для свечей накаливания в Mitsubishi Pajero 3.
Если у вас есть дополнения по предохранителям или реле Pajero 3, поделитесь в комментариях — это поможет улучшить материал!
