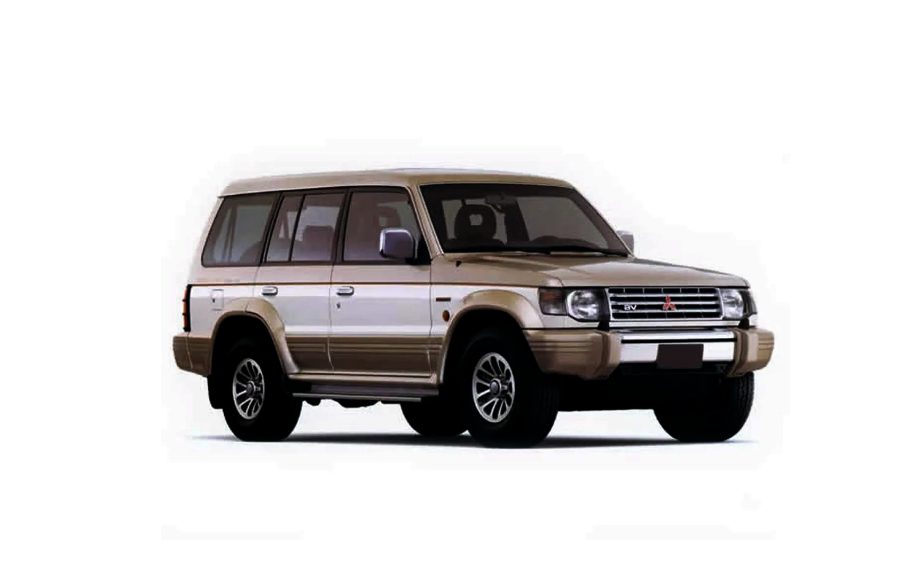

Mitsubishi Pajero второго поколения производился в период с 1991 по 2000 годы (1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000), доступен с бензиновыми и дизельными моторами. Модель пережила несколько обновлений и рестайлингов. В этой статье мы подробно разберёмся с предохранителями и реле для Mitsubishi Pajero II, включая схемы блоков предохранителей, их расположение и фото. Особое внимание уделим предохранителю прикуривателя в Pajero 2, а также схемам по замене и диагностике электрики.
Функции предохранителей могут варьироваться в зависимости от года выпуска, комплектации и региона, включая европейские и японские версии Mitsubishi Pajero 2.
Блоки в салоне
Блок предохранителей

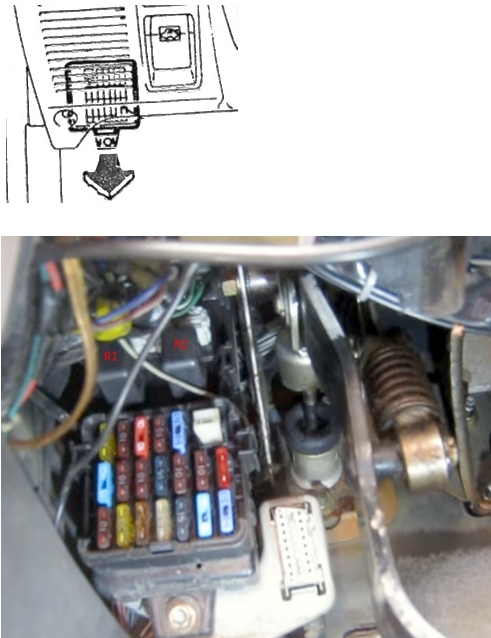

Этот блок размещён под приборной панелью со стороны водителя, рядом с диагностическим OBD-разъёмом для Pajero второго поколения.

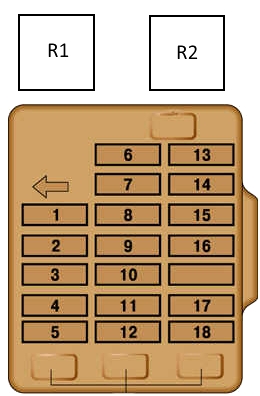

Схема блока предохранителей Mitsubishi Pajero 2
Расшифровка предохранителей в салоне Pajero II
| 1 | 15А Прикуриватель и зажигание |
| 2 | 10А Аудиосистема, магнитола |
| 3 | 10А Реле вентилятора отопителя |
| 4 | 10А 4WD-система (для АКПП моделей) |
| 5 | 20А Кондиционер передний и задний |
| 6 | 10А Поворотники, сигналы |
| 7 | 10А Панель приборов, освещение |
| 8 | 10А Клааксон, звуковой сигнал |
| 9 | 15А Стеклоочистители лобового стекла |
| 10 | 10А Электростеклоподъёмники |
| 11 | 10А Полный привод, селектор передач (АКПП) |
| 12 | 15А Центральный замок дверей |
| 13 | 10А Подсветка салона, часы |
| 14 | 15А Фары заднего хода |
| 15 | 15А Стоп-сигналы |
| 16 | 25А Обогреватель салона |
| 17 | 15А Вспомогательное гнездо 12В |
| 18 | 10А Задний обогреватель салона |
Предохранитель прикуривателя в Mitsubishi Pajero 2 — это номер 1 с номиналом 15А, часто используемый для зарядки гаджетов.
Расположение реле в салонном блоке
- R1 — Реле для дополнительного оборудования и аксессуаров
- R2 — Реле электровентилятора печки
Блок реле
Монтируется над основным блоком предохранителей в салоне Pajero II.

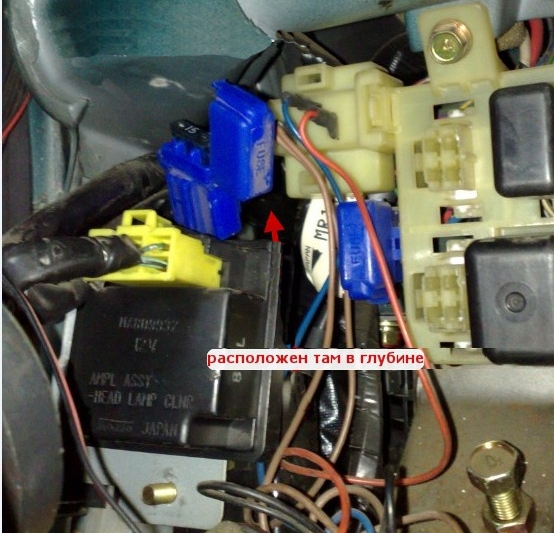

Фото и схема блока реле
Функции реле в салоне
- Резервный слот
- Реле заднего обогревателя
- Реле электропривода стеклоподъёмников
- Модуль управления центральным замком
- Реле обогрева заднего стекла
- Реле прерывистого омывателя заднего стекла
- Реле-прерыватель поворотников и аварийки
Некоторые предохранители и реле для Mitsubishi Pajero 2 могут быть размещены отдельно, например, для противотуманных фар или дополнительной оптики.
Блок под капотом

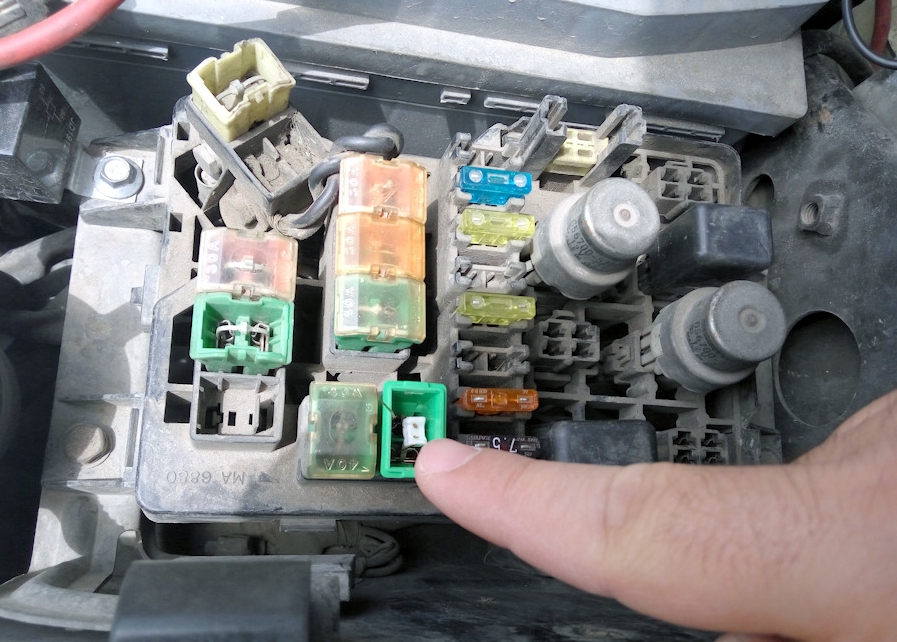

Расположен слева в моторном отсеке под защитным кожухом для удобного доступа в Mitsubishi Pajero второго поколения.

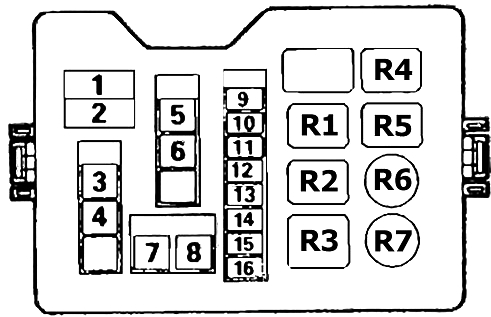

Диаграмма блока подкапотного отсека
Расшифровка предохранителей под капотом Pajero 2
| 1 | 60А Основной аккумулятор |
| 2 | 100А Альтернатор, генератор |
| 3 | 20А ЭБУ впрыска топлива |
| 4 | 40А Ключ зажигания |
| 5 | 30А Демистер заднего стекла |
| 6 | 30А Электростеклоподъёмники |
| 7 | 30А Система кондиционирования |
| 8 | 40А Основные лампы освещения |
| 9 | 15А Подогрев дизельного топлива |
| 10 | 10А Компрессор А/С |
| 11 | 25/30А Вентилятор радиатора кондиционера |
| 12 | 10А Задние противотуманки |
| 13 | 10А Задние габаритные огни |
| 14 | 10А Дополнительные задние фонари |
| 15 | 10А Дальний свет |
| 16 | 10А Аварийная сигнализация |
| 17 | 60А ABS-система |
| 18 | 20А Передние противотуманные фары |
| 19 | 80А Свечи накаливания дизеля |
Реле под капотом
| R1 | Реле главных фар |
| R2 | Интеркулер турбо |
| R3 | Реле генератора |
| R4 | Реле задних противотуманок |
| R5 | Габариты и задние фонари |
| R6 | Реле вентилятора конденсора |
| R7 | Реле компрессора А/С |
На клемме аккумуляторной батареи (АКБ) Pajero 2 могут быть дополнительные предохранители для защиты электрической системы.
Дополнительная информация
Для наглядности предлагаем видео с демонстрацией расположения блоков предохранителей и реле в Mitsubishi Pajero 2 поколения.
На нашем YouTube-канале доступно подробное видео по этой теме. Рекомендуем просмотреть и подписаться для получения советов по ремонту электрики Pajero II.
Если у вас есть дополнения или вопросы по схемам предохранителей — оставляйте комментарии ниже.
