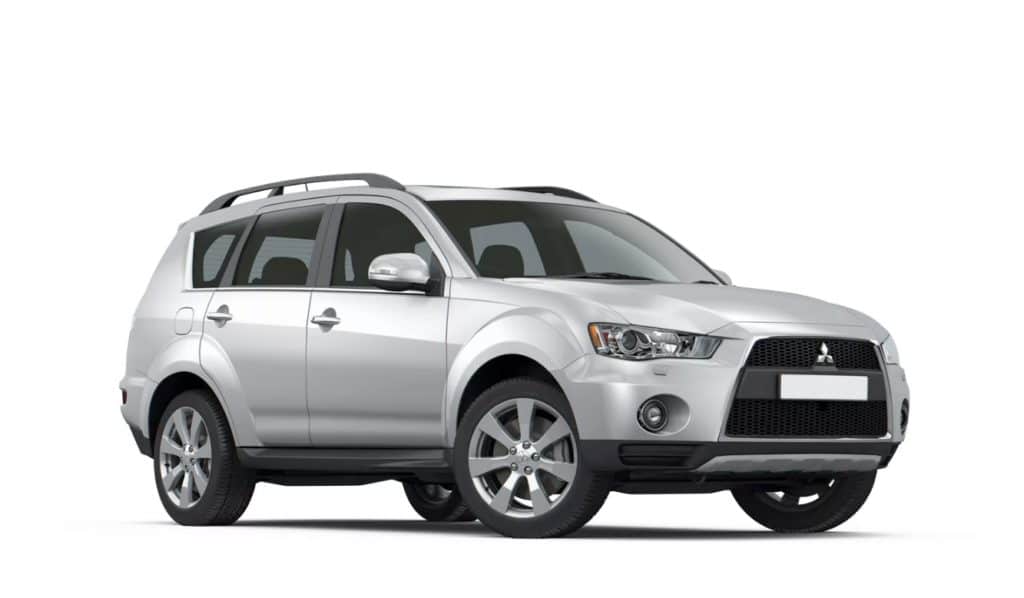

Mitsubishi Outlander XL — это второе поколение популярного кроссовера Mitsubishi Outlander. Производство модели велось в период с 2007 по 2012 год. Среди наиболее востребованных силовых агрегатов выделяются бензиновые двигатели объемом 2.0 л, 2.4 л и 3.0 л. В этой статье мы подробно разберем расположение блоков предохранителей и реле Mitsubishi Outlander XL, предоставим схемы, фото иллюстрации и точные места установки. Особое внимание уделим предохранителю прикуривателя, который часто вызывает вопросы у владельцев.
Количество компонентов в блоках предохранителей и реле может варьироваться в зависимости от конкретного года выпуска и комплектации вашего Mitsubishi Outlander XL.
Блок предохранителей в салоне
Этот блок монтируется под приборной панелью со стороны водителя, скрытый за специальной защитной крышкой. Он отвечает за электрические цепи интерьера автомобиля.
Всегда проверяйте назначение предохранителей по схеме, нанесенной на внутренней стороне крышки блока в салоне Mitsubishi Outlander XL.
Фото — иллюстрация схемы на крышке блока предохранителей
Детальная схема блока в салоне
Расшифровка предохранителей в салоне Mitsubishi Outlander XL
| 1 | 30А Отопитель / обогреватель |
| 2 | 15А Стоп-сигналы |
| 3 | 10А Задний противотуманный фонарь |
| 4 | 30А Стекло очиститель ветрового окна |
| 5 | Резерв |
| 6 | 10А Цепь дополнительного оборудования |
| 7 | 20А Замки дверей |
| 8 | 15А Аудиосистема |
| 9 | 7,5А Цепь дополнительного оборудования |
| 10 | 15А Лампы освещения салона |
| 11 | 15А Аварийная световая сигнализация |
| 12 | 15А Стекло очиститель окна двери задка |
| 13 | 7,5А Контрольно — измерительные приборы |
| 14 | Резерв |
| 15 | 15А Прикуриватель (передняя розетка электропитания) |
| 16 | 10А Замок зажигания |
| 17 | 20А Электропривод люка |
| 18 | Резерв |
| 19 | 10А Наружные зеркала заднего вида |
| 20 | 10А Система полного привода |
| 21 | 7,5А Фонари заднего хода |
| 22 | Резерв |
| 23 | 15А Дополнительная розетка электропитания |
| 24 | 30А Электро стеклоподъемники |
| 25 | 30А Обогрев стекла двери задка |
| 26 | 7,5А Обогреватели наружных зеркал заднего вида |
| 27 | 15А Электропитание |
| 28 | 20/25А Электропривод сидений |
| 29 | 30А Обогрев сидений |
Предохранитель прикуривателя — это номер 15 на 15А, а для дополнительной розетки электропитания отвечает №23 также на 15А в блоке салона Outlander XL.
Если замена предохранителя прикуривателя не решила проблему, рекомендуем ознакомиться с инструкцией по ремонту гнезда прикуривателя в Mitsubishi Outlander XL.
Функции реле в салонном блоке
- Реле замков двери
- Реле отопителя
- Реле обогрева сидений
- Реле обогрева стекла двери задка
Блоки предохранителей под капотом
Основной блок подкапотного пространства
Располагается в левой секции моторного отсека Mitsubishi Outlander XL, обеспечивая защиту ключевых систем двигателя и шасси.
Схема основного блока под капотом
Назначение предохранителей в подкапотном блоке Outlander XL
| 1 | 30А Устройство ввода — вывода |
| 2 | 40А Электродвигатель вентилятора системы охлаждения |
| 3 | 30А Электродвигатель вентилятора конденсора |
| 4 | 30А АБС |
| 5 | 40А АБС |
| 6 | Резерв |
| 7 | 30А Стартер |
| 8 | 15А Передние противотуманные фары |
| 9 | 7,5 Управление двигателем |
| 10 | 20А АКП |
| 11 | 10А Звуковой сигнал |
| 12 | 7,5А Генератор |
| 13 | 20А Омыватель фар |
| 14 | 10А Кондиционер |
| 15 | 15А Дроссельная заслонка |
| 16 | 20А Звуковой сигнал противоугонной системы |
| 17 | 15А Обогреватель щеток стеклоочистителя |
| 18 | Резерв |
| 19 | 30А Электропривод двери багажника |
| 20 | 10А Система наружного освещения в дневное время |
| 21 | 10А Фара дальнего света (левая) |
| 22 | 10А Фара дальнего света (правая) |
| 23 | 30А Усилитель аудиосистемы |
| 24 | 30А Электро оборудование дизельного двигателя |
| 25 | 20А Левая фара ближнего света (с газоразрядными лампами) |
| 26 | 20А Правая фара ближнего света (с газоразрядными лампами) |
| 27 | 10А Левая фара ближнего света (с галогеновыми лампами) |
| 28 | 10А Правая фара ближнего света (с галогеновыми лампами) |
| 29 | 10А Цепь питания электрооборудования двигателя |
| 30 | 10А Катушка зажигания |
| 31 | 20А Цепь питания электрооборудования двигателя |
| 32 | 15А Топливный насос |
Расшифровка реле в основном подкапотном блоке
| R1 | Реле свечей накаливания (для дизельных двигателей) |
| R2 | Реле вентилятора радиатора |
| R3 | Реле отопителя |
| R4 | Реле системы управления двигателем |
| R5 | Реле системы курсовой устойчивости |
| R6 | Реле вентилятора радиатора кондиционера |
| R7 | Реле системы управления двигателем |
| R8 | Реле ближнего света фар |
| R9 | Реле системы управления двигателем |
| R10 | Реле обогревателя щеток стеклоочистителя |
| R11 | Реле системы наружного освещения в дневное время |
| R12 | Реле системы управления двигателем |
| R13 | Реле звукового сигнала противоугонной системы |
| R14 | Реле автоматической коробки передач |
| R15 | Реле омывателя фар |
| R16 | Реле дальнего света фар |
| R17 | Реле передних противотуманных фар |
| R18 | Реле звукового сигнала |
| R19 | Реле кондиционера |
Дополнительный блок с реле
Этот блок предохранителей и реле Mitsubishi Outlander XL установлен в непосредственной близости от основного подкапотного блока.
Схема блока с реле
Описание реле в дополнительном блоке
- R1 Реле малых оборотов вентилятора системы охлаждения двигателя
- R2 Реле вентилятора кондиционера
- R3 Реле высоких оборотов вентилятора системы охлаждения двигателя
Блок на аккумуляторе
На положительном выводе аккумуляторной батареи установлен специальный блок мощных предохранителей в формате плавких вставок для защиты высокотоковых цепей в Outlander XL.
Есть ли у вас дополнительные сведения по предохранителям и реле Mitsubishi Outlander XL? Делитесь в комментариях ниже.
