Mitsubishi Outlander 4-го поколения, выпускаемый в 2022, 2023, 2024, 2025, 2026 и 2027 годах, оснащается разными типами двигателей, в том числе гибридной моделью Outlander PHEV. За указанный период автомобиль прошел обновления. В этой статье вы найдете подробное руководство по предохранителям и реле Mitsubishi Outlander 4, включая схемы блоков предохранителей, их расположение на автомобиле, а также иллюстрации и фото. Особое внимание уделим предохранителю прикуривателя и розеток питания.
Конфигурация блоков предохранителей может варьироваться в зависимости от года выпуска Mitsubishi Outlander 4 и комплектации электрической системы вашего авто.
Блок предохранителей в салоне

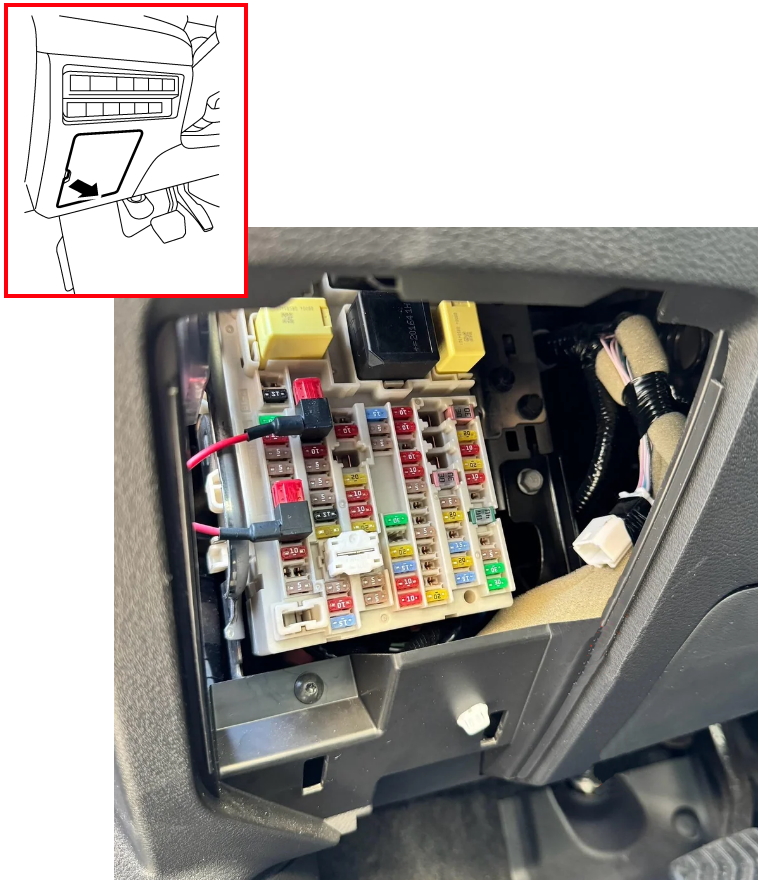

Этот блок размещен под приборной панелью со стороны водителя, за специальной крышкой защиты.

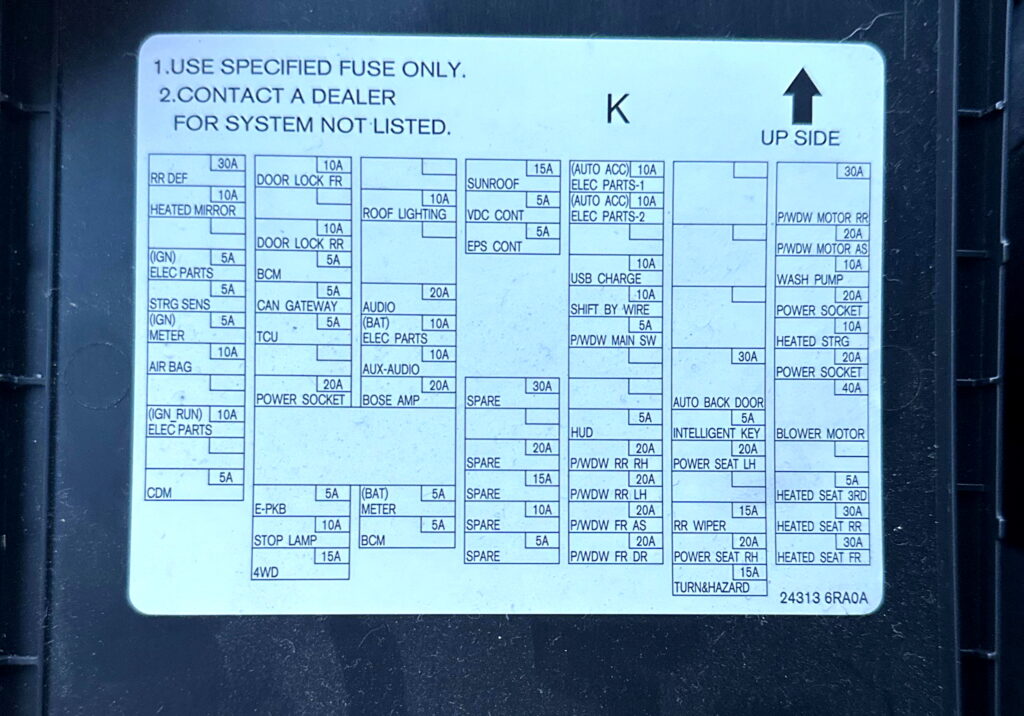

Проверяйте функции предохранителей по схеме на внутренней стороне крышки блока предохранителей и реле.
Схема блока предохранителей в салоне Mitsubishi Outlander 4
Расшифровка предохранителей и реле
| 1 | Реле обогрева заднего стекла |
| 2 | Наружное зеркало заднего вида (левое, правое) |
| 3 | – |
| 4 | Беспроводное зарядное устройство |
| 5 | Датчик угла поворота рулевого колеса |
| 6 | Комбинация приборов |
| 7 | Блок диагностики подушек безопасности и блок управления системой обнаружения пассажира |
| 8 | – |
| 9 | 8-канальный CAN-шлюз, зеркало с автоматическим затемнением, блок управления AVAS, переключатель режимов движения, датчик расстояния, блок передней камеры и боковой радар (левое, правое) |
| 10 | Разъем передачи данных |
| 11 | Модуль управления шасси |
| 12 | Дверной замок передний |
| 13 | – |
| 14 | Дверной замок задний |
| 15 | BCM |
| 16 | 8-канальный CAN-шлюз |
| 17 | Модуль связи зарядного оборудования и TCU |
| 18 | – |
| 19 | Дополнительный разъем (розетка питания в задней части багажника) |
| 20 | Выключатель стояночного тормоза |
| 21 | BCM и выключатель стоп-сигналов |
| 22 | 4WD система полного привода |
| 23 | – |
| 24 | Узел выключателя автоматической блокировки и закрывания двери багажного отделения, плафон освещения багажного отделения, плафон освещения карты, декоративная подсветка (левое, правое), дополнительный разъем (MDL, MDR, MFL, MFR), персональное освещение, задний плафон освещения салона, плафон освещения салона (без люка) и солнцезащитный козырек (левое, правое) |
| 25 | Блок управления AV |
| 26 | Система громкой связи Блок управления датчиками, без подключения и переключателя памяти положения сиденья (водительское, пассажирское) |
| 27 | USB-адаптер |
| 28 | Акустическая система BOSE AMP |
| 29 | Комбинация приборов |
| 30 | BCM |
| 31 | Свет и Датчик дождя, электропривод люка и электропривод солнцезащитной шторки |
| 32 | Привод ABS/электрический блок и выключатель стоп-сигнала |
| 33 | Блок управления усилителем рулевого управления и EPS |
| 34 | Запасной |
| 35 | Запасной |
| 36 | Запасной |
| 37 | Запасной |
| 38 | Запасной |
| 39 | Запасной |
| 40 | 8-канальный CAN-шлюз, блок управления ADAS 2, блок управления системой кругового обзора, модуль управления шасси, блок управления сонаром и спиральный кабель |
| 41 | Фара (левая, правая) |
| 42 | Интеллектуальный тормоз с электроприводом |
| 43 | Задний USB-порт для зарядки |
| 44 | Рычаг селектора |
| 45 | Модуль управления зеркалом на двери пассажира и главный выключатель стеклоподъемника |
| 46 | – |
| 47 | – |
| 48 | Блок проекционного дисплея |
| 49 | Правый электропривод заднего стеклоподъемника |
| 50 | Левый электропривод заднего стеклоподъемника |
| 51 | Электропривод стеклоподъемника (со стороны пассажира) |
| 52 | Электропривод стеклоподъемника (со стороны водителя) |
| 53 | Блок ключа бесключевого доступа |
| 54 | Левое переднее сиденье |
| 55 | |
| 56 | Задний очиститель |
| 57 | Правое переднее сиденье |
| 58 | Аварийная сигнализация, сигналы поворотов |
| 59 | Выключатель переднего электропривода стеклоподъемника (со стороны пассажира), Автомобили с механизмом открывания/закрывания двери водителя одним нажатием Стеклоподъемник; |
| 60 | Насос омывателя |
| 61 | Разъем питания на консоли (прикуриватель) |
| 62 | Реле подогрева рулевого колеса |
| 63 | Разъем питания на консоли (прикуриватель) |
| 64 | – |
| 65 | Обогрев третьего ряда сиденья |
| 66 | Обогрев второго ряда сиденья (левый, правый) |
| 67 | Обогрев первого сиденья (левый, правый) |
| 68 | – |
| 69 | – |
| 70 | – |
| FF | – |
| GG | – |
| HH | – |
| II | – |
| J1 | Реле зажигания 2 |
| J2 | Реле внутреннего освещения |
| J3 | Реле зажигания |
| J4 | Реле обогрева заднего стекла |
| J5 | Реле дополнительного оборудования |
| J6 | Реле электро стеклоподъемника |
| JJ | Электропривод задней двери (багажника) |
| KK | Блок управления автоматической дверью багажного отделения |
| LL | Мотор вентилятора |
Функционирование переднего прикуривателя в Mitsubishi Outlander 4 обеспечивают предохранители № 61 и 63 по 20А, отвечающие за розетки питания на консоли.
Блок предохранителей под капотом

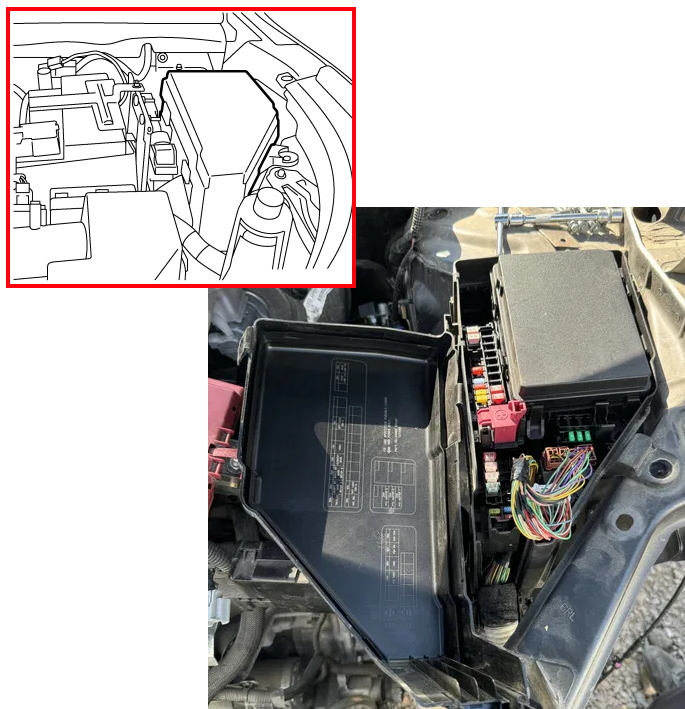

Дополнительный блок с предохранителями и реле Mitsubishi Outlander 4 расположен в моторном отсеке слева от аккумулятора, к которому подключена плюсовую клемма батареи.

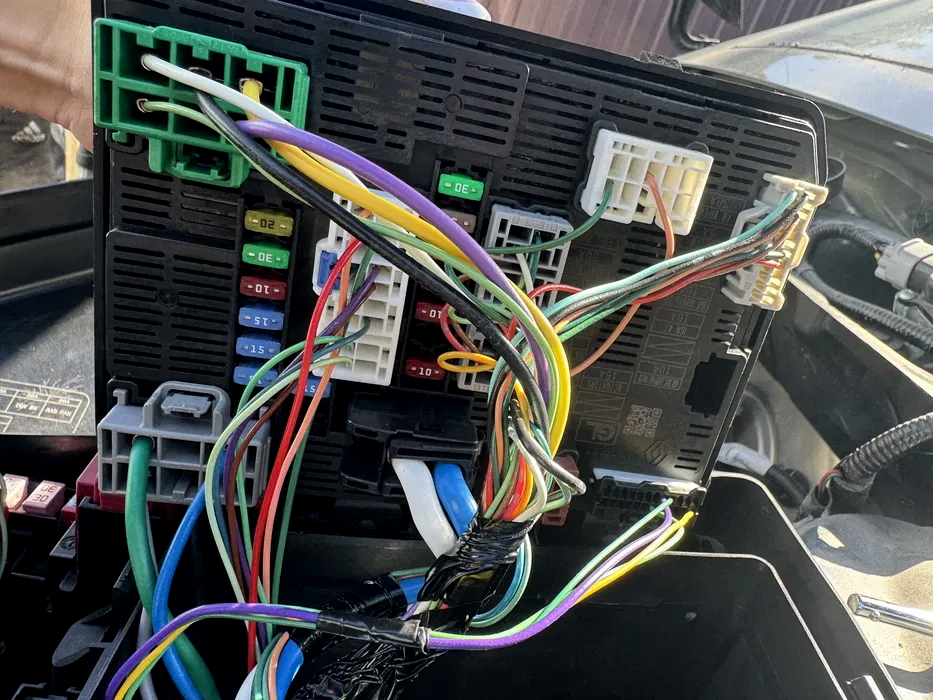

Чтобы открыть первую секцию, снимите верхнюю крышку. Под ней, за второй крышкой, скрывается вторая секция блока предохранителей под капотом.

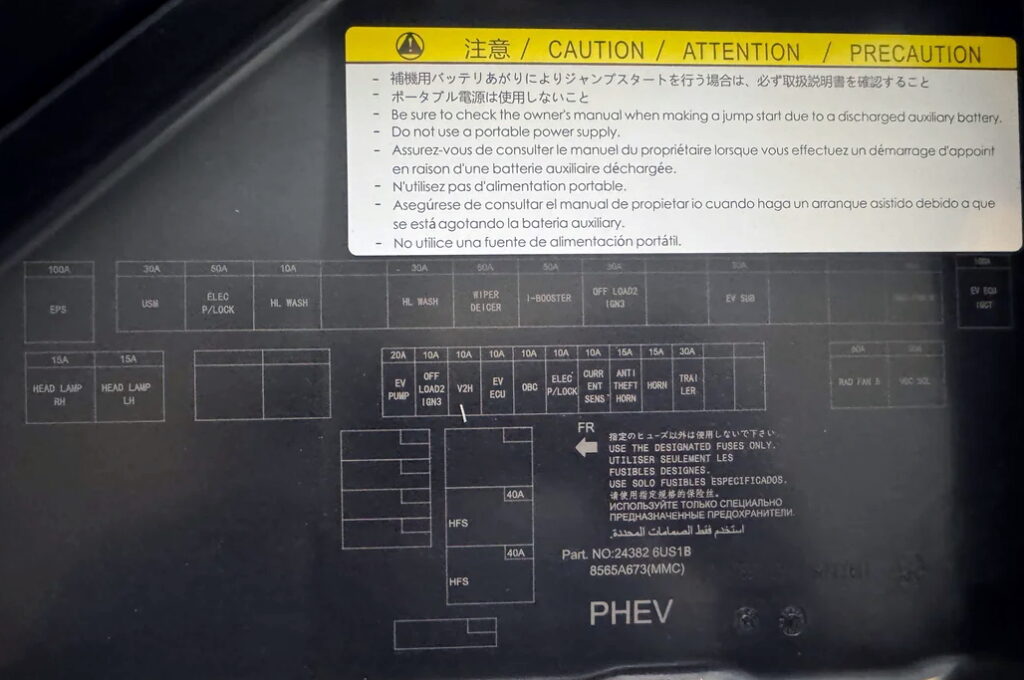

Пример схемы первой секции для Outlander PHEV
Назначение предохранителей первой секции
| EPS | Электроусилитель руля |
| USB | Блок USB-разъёмов |
| ELEC P/LOCK | Электропривод замков дверей |
| HL WASH | Омыватель фар |
| HL WASH | Омыватель фар (доп. цепь) |
| WIPER DEICER | Обогрев зоны стеклоочистителей |
| I-BOOSTER | Электровакуумный усилитель тормозов |
| OFF LOAD2 (IGN3) | Разгрузка цепей зажигания (доп. контур) |
| EV S/B | Электросистема гибридной установки (Standby) |
| EV S/B | Электрическая часть гибридной системы |
| HEAD LAMP RH | Правая фара |
| HEAD LAMP LH | Левая фара |
| EV PUMP | Электрический насос охлаждения гибридной системы |
| OFF LOAD2 (IGN3) | Вспомогательная цепь зажигания |
| V2H | Vehicle-to-Home (питание дома от автомобиля) |
| EV ECU | Блок управления гибридной системой (ECU) |
| OBC | Встроенное зарядное устройство (On-Board Charger) |
| ELEC P/LOCK | Замки дверей (управление) |
| CURT | Контроллер (вероятно мультимедиа/зарядки) |
| ENT HORN | Основной звуковой сигнал |
| INST HORN | Дополнительный/резервный сигнал клаксона |
| TRAILER | Электрика прицепа (сигнальные цепи) |
| 30A TRAILER | Электрика прицепа (силовая цепь) |
| HFS | Силовые предохранители Hybrid Fuse System |
Вторая секция блока под капотом

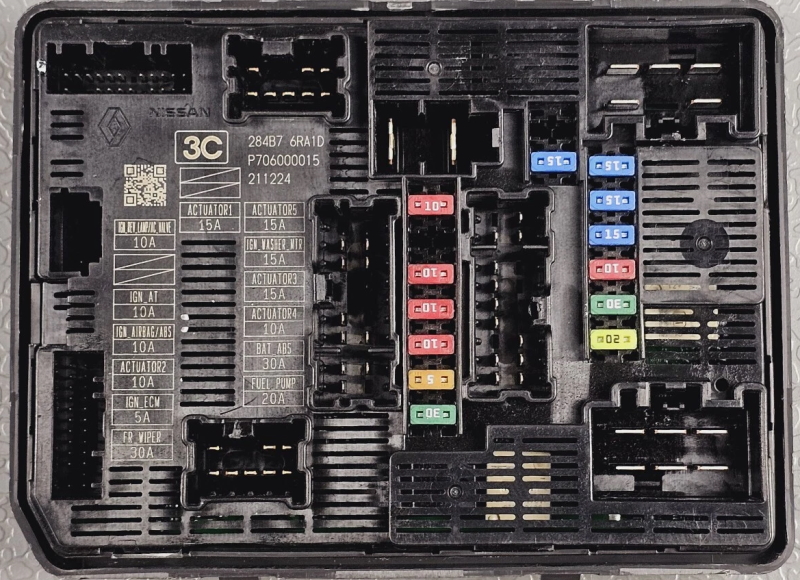

Схема второй секции
Обозначение предохранителей и реле второй секции
- IGN_REV_LAMP / AC_VALVE — ( REV_LAMP – фонари заднего хода (от зажигания) / AC_VALVE – электромагнитный клапан кондиционера)
- IGN_AT — Система управления автоматической трансмиссией (питание ЭБУ АКПП от замка зажигания)
- AGN_AIRBAG / ABS — Подушки безопасности и блок ABS (антиблокировочная система тормозов)
- ACTUATOR — Разные исполнительные механизмы двигателя (дроссельная заслонка, клапана управления турбиной и т. д., в зависимости от комплектации)
- IGN_ECM — Блок управления двигателем (ECM/ECU), питание подается при включенном зажигании
- FR_WIPER — Передние стеклоочистители
- IGN_WASHER_MTR — Насос омывателя лобового стекла (питание от зажигания)
- BAT_ABS — Постоянное питание блока ABS (идет напрямую от аккумулятора)
- FUEL_PUMP — Топливный насос
Если у вас есть идеи, как улучшить эту статью о предохранителях Mitsubishi Outlander 4, делитесь в комментариях.
