Mitsubishi Libero — компактный универсал, созданный на платформе Mitsubishi Lancer, что делает их электрические схемы, включая предохранители и реле, практически идентичными. Модель выпускалась в период с 1991 по 2000 год (1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000). В этой статье вы получите полное руководство по предохранителям и реле Mitsubishi Libero: схемы блоков, их расположение и назначение компонентов. Особо выделим предохранитель прикуривателя для удобства владельцев, ищущих информацию о замене предохранителей Mitsubishi Libero.
Всегда проверяйте назначение предохранителей по схеме на крышке блока для точности.
Блок в салоне
Расположен внутри автомобиля под приборной панелью слева для версий с левым рулем.

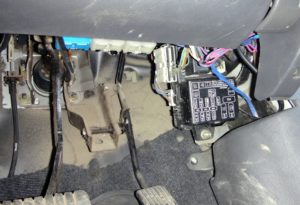

Для автомобилей с правым рулем блок размещен справа.
Вариант 1

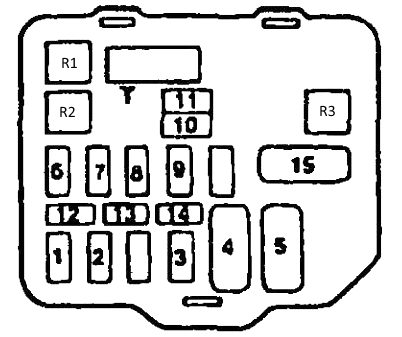

Иллюстрация блока
Для автомобилей с левым рулем

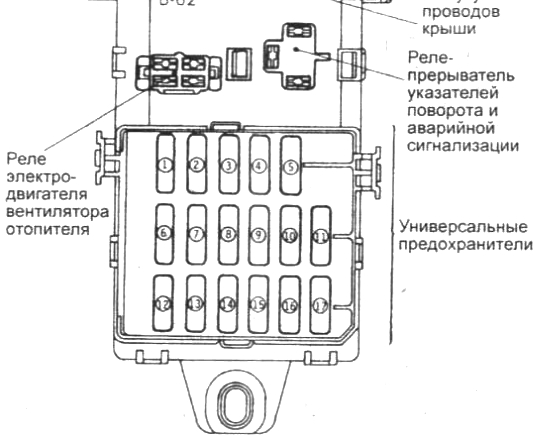

Диаграмма блока
Назначение предохранителей
| 1 | 20А Электровентилятор системы отопления |
| 2 | 10А Задние фонари хода и модуль SRS |
| 3 | 10А Панель приборов и звуковой сигнал о включенном свете |
| 4 | 15А Прикуриватель и управление боковыми зеркалами |
| 5 | 10А Часы, аудиосистема (радио или магнитола) |
| 6 | 15А Тормозные сигналы (стоп-сигналы) |
| 7 | 10А Модуль SRS и реле-прерыватель поворотников с аварийкой |
| 8 | 15А Центральный замок дверей |
| 9 | 10А Клааксон (звуковой сигнал) |
| 10 | 15А Омыватель и стеклоочиститель |
| 11 | Резерв |
| 12 | Резерв |
| 13 | 20А Электропривод люка в крыше |
| 14 | 10А Внутреннее освещение, багажник, часы, аудио, панель приборов, центральный замок, ECU двигателя, блок АКПП |
| 15 | 10А Реле вентилятора отопителя, реле заднего обогрева, реле стеклоподъемников, реле омывателя фар, управление люком, кондиционер, реле ABS, реле DRL |
| 16 | 20А Подогрев сидений |
| 17 | 10А Панель приборов (4WD/AT), блок АКПП |
Предохранитель прикуривателя Mitsubishi Libero — это номер 4 номиналом 15А.
Для автомобилей с правым рулем
Диаграмма
Назначение
| 1 | Резерв |
| 2 | Резерв |
| 3 | 10А Реле вентилятора отопителя, реле заднего обогрева, реле стеклоподъемников, люк крыши, кондиционер, ABS, ближний/дальний свет |
| 4 | 10А Часы, радио или магнитола |
| 5 | 15А Прикуриватель и управление зеркалами заднего вида |
| 6 | 20А Центральный замок дверей |
| 7 | 10А Панель приборов (4WD/AT), блок АКПП |
| 8 | Резерв |
| 9 | 20А Омыватель и стеклоочиститель |
| 10 | 10А Гудок (звуковой сигнал) |
| 11 | 10А Панель приборов и сигнал о свете |
| 12 | 10А Реле-прерыватель поворотников и аварийки |
| 13 | Резерв |
| 14 | Резерв |
| 15 | 20А Электропривод люка крыши |
| 16 | 25А Вентилятор отопителя |
| 17 | 15А Стоп-сигналы |
| 18 | 10А Задние фонари хода и SRS |
| 19 | 10А Освещение салона и багажника, часы, аудио, приборы, центральный замок, ECU, АКПП |
Для прикуривателя в моделях с правым рулем отвечает предохранитель №5 на 15А.
Вариант 2

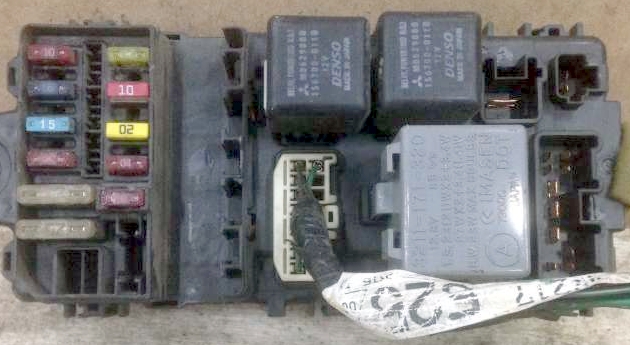

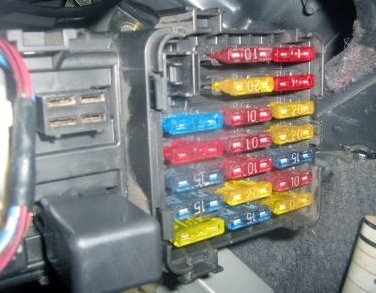

Фото блока для примера

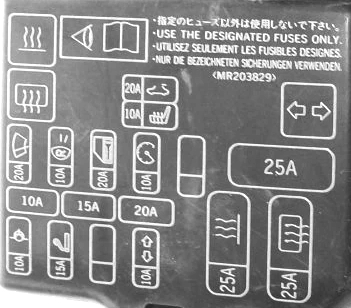

Схема на крышке блока
Детальная схема
Расшифровка
| 1 | 10А Реле |
| 2 | 15А Прикуриватель |
| 3 | 10А Поворотники |
| 4 | 25А Отопитель |
| 5 | 25А Задний обогрев |
| 6 | 20А Стеклоочиститель |
| 7 | 10А Задние ходовые огни |
| 8 | 20А Центральный замок |
| 9 | 10А Приборная панель |
| 10 | 10А Подогрев сидений |
| 11 | 20А Люк в крыше |
| 12 | Запасные |
Предохранитель прикуривателя №2 номиналом 15А.
Расположение реле
- Реле вентилятора отопителя
- Реле заднего стеклообогревателя
- Реле аварийной сигнализации и поворотников
Дополнительный блок-реле
Может быть установлен рядом с основным блоком или отдельно, включая следующие компоненты:
- Реле стеклоподъемников
- Реле заднего обогрева
- Блок центрального замка
- Реле противотуманок
Блоки под капотом
Вариант 1

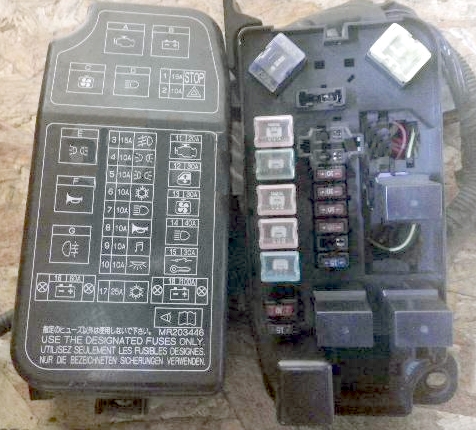

Основной блок
Установлен в моторном отсеке слева, около аккумулятора.

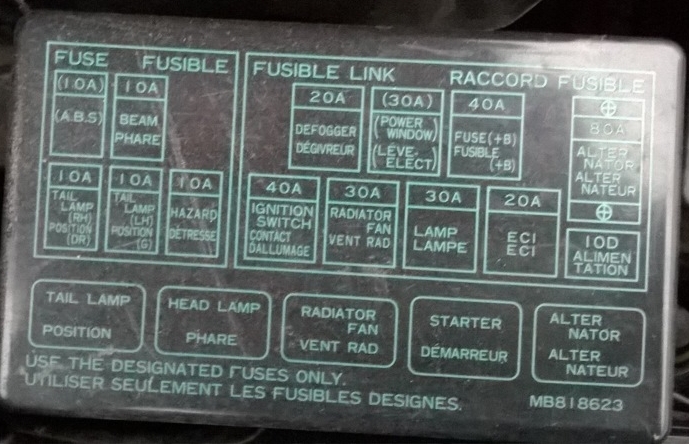

Схема на крышке блока
Схема предохранителей и реле
Описание
| 1 | 10А ABS-система |
| 2 | 10А Дальний свет фар |
| 3 | 10А Задние габариты |
| 4 | 10А Задние габариты |
| 5 | 10А Аварийная сигнализация |
| 6 | 20А Обогрев заднего стекла |
| 7 | 30А Стеклоподъемники |
| 8 | 40А Система запуска |
| 9 | 40А Зажигание и впрыск топлива |
| 10 | 30А Вентилятор радиатора |
| 11 | 30А Ближний свет |
| 12 | 20А ECU двигателя |
| 13 | 80А Генератор |
| A | Реле габаритов |
| B | Реле фар |
| C | Реле вентилятора радиатора |
| D | Реле стартера |
| E | Реле пуска и генератора |
Блок на аккумуляторе
Фиксируется на положительном выводе АКБ.
Обозначение
- 16 — 60А ABS тормозов
- 17 — 20А Противотуманки
- 18 — 80А Свечи накаливания
Дополнительные компоненты

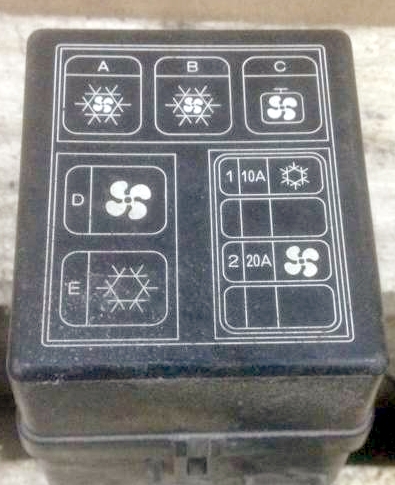

Возле главного блока может быть вспомогательный блок.
Схема
Описание
- 14 — 25А Вентилятор конденсора
- 15 — 10А Компрессор кондиционера
- J — резерв
- F — Реле компрессора А/С
- G — Реле вентилятора конденсора
Справа в подкапотном пространстве могут размещаться дополнительные реле.
Назначение
- Реле сигнала
- Реле ABS
Вариант 2
Основной блок
Размещен слева от аккумулятора в моторном отсеке.
Схема на крышке
Обозначение
| 1 | 15А Стоп-сигналы |
| 2 | 10А Аварийка |
| 3 | 15А Позиционные огни |
| 4 | 10А Габаритные огни |
| 5 | 10А Габаритные огни |
| 6 | 10А Кондиционер |
| 7 | 10А Дальний свет |
| 8 | 10А Гудок |
| 9 | 10А Радио |
| 10 | 10А Салонное освещение |
| 11 | 20А Диагностика двигателя |
| 12 | 30А Стеклоподъемники |
| 13 | 30А Вентилятор охлаждения |
| 14 | 40А Фары |
| 15 | 30А Замок зажигания |
| 16 | 60А Основной предохранитель |
| 17 | 25А Кондиционер |
| 18 | 100А Генератор |
Вспомогательный блок
Здесь размещены предохранители и реле для кондиционирования и обогрева.
Если у вас остались вопросы по схемам предохранителей и реле Mitsubishi Libero, оставляйте их в комментариях.
