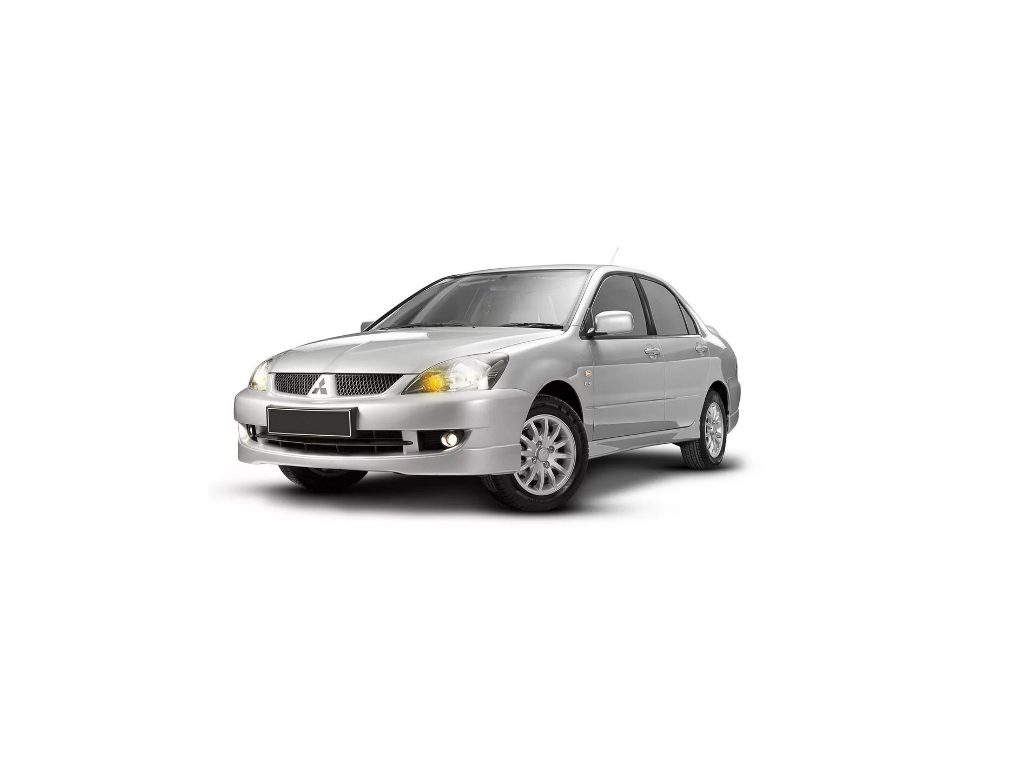

Mitsubishi Lancer 9 девятого поколения выпускался в период с 2001 по 2007 год, включая модели 2001, 2002, 2003, 2004, 2005, 2006 и 2007 годов. Особой популярностью среди владельцев пользуются седаны с бензиновыми моторами объемом 1,3 л, 1,6 л и 2,0 л, а также универсалы с дизельными двигателями 1,8 л. В японском рынке эта модель известна как Lancer Cedia. В этой статье мы подробно разберем расположение и назначение предохранителей и реле Mitsubishi Lancer 9, представим схемы блоков предохранителей, фото-иллюстрации и укажем на предохранитель прикуривателя Лансер 9.
Конфигурация блоков предохранителей, их количество и функции могут варьироваться в зависимости от года производства, комплектации автомобиля и региона поставки. К примеру, Lancer Cedia имеет отличия в дизайне кузова, но схемы предохранителей Лансер 9 в целом идентичны.
Блок предохранителей в салоне

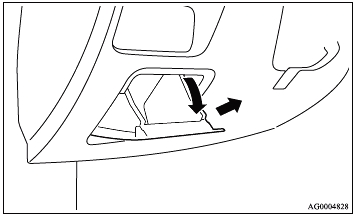

Этот блок размещен за бардачком в нижней секции приборной панели Mitsubishi Lancer 9.

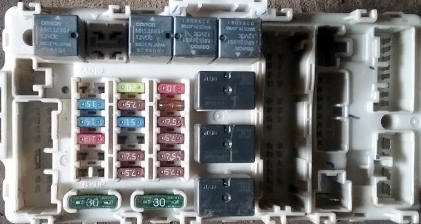

Фото — пример расположения блока предохранителей в салоне Лансер 9

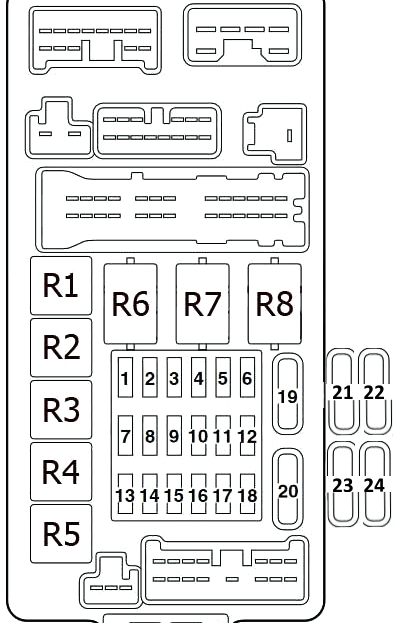

Схема блока предохранителей в салоне Mitsubishi Lancer 9
Расшифровка предохранителей салонного блока Лансер 9
| 1 | 10A Система зажигания |
| 2 | 7,5А Комбинация (панель) приборов |
| 3 | 7,5A Фонари заднего хода, Реле управления автоматической коробкой передач |
| 4 | 7,5А Система поддержания скорости |
| 5 | 7,5A Система кондиционирования |
| 6 | 7.5A Пульт управления наружными зеркалами |
| 7 | 20A Очистители и омыватели, Электронный блок управления освещением |
| 8 | 7,5A Электронный блок управления двигателем и автоматической коробкой передач (для автомобилей с АКПП), электронный блок системы управления двигателем, реле топливного насоса |
| 9 | 15A Прикуриватель |
| 10 | Резерв |
| 11 | 7,5A Электропривод зеркал |
| 12 | 7,5A АБС |
| 13 | 10A Аудиосистема, Радио |
| 14 | 15A Очиститель /омыватель заднего стекла |
| 15 | 15A Диагностический разъем |
| 16 | 10A Задний противотуманный фонарь |
| 17 | Резерв |
| 18 | 10A Лампы освещения салона |
| 19 | 30A Электродвигатель вентилятора отопителя |
| 20 | 30A Обогреватель заднего стекла |
| 21 | 20A Электродвигатель привода люка |
| 22 | 10A Подогреватель сидений |
| 23 | 10A Насос охлаждения промежуточного охладителя турбо компрессора |
| 24 | Резерв |
Предохранитель прикуривателя в Mitsubishi Lancer 9 — это элемент №9 номиналом 15А, отвечающий за питание розетки.
Расшифровка реле в салонном блоке предохранителей Лансер 9
- Реле топливного насоса (1)
- Реле подогрева передних сидений
- Реле топливного насоса (2)
- Реле розетки для подключения дополнительного оборудования
- Реле задних противотуманных фонарей
- Реле электро стекло подъемников
- Реле электродвигателя вентилятора отопителя
- Реле обогревателя заднего стекла
Блоки предохранителей и реле под капотом
Они размещены в левой стороне моторного отсека Лансер 9 и включают основной блок с предохранителями и реле, а также дополнительный блок реле.

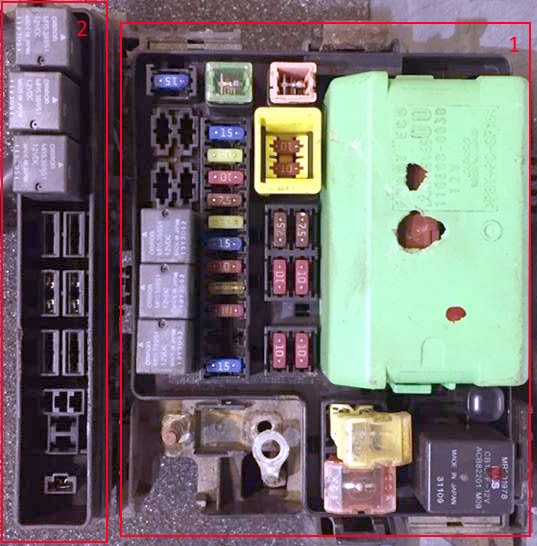

Фото пример блоков под капотом Лансер 9
Зеленый блок — это электронный модуль управления освещением в Mitsubishi Lancer 9.
Основной блок под капотом
Схема основного блока предохранителей под капотом Лансер 9
Назначение предохранителей в основном блоке под капотом Mitsubishi Lancer 9
| 1 | 60A Блок предохранителей/ реле приборной панели 80А Батарея |
| 2 | 50A Электродвигатель вентилятора системы охлаждения |
| 3 | 60A Система ABS |
| 4 | 40A Цепи замка зажигания |
| 5 | 30A Электропривод стеклоподъемников |
| 6 | 15A Противотуманные фары |
| 7 | 15A/20A Подогреватель сидений |
| 8 | 10A Звуковой сигнал |
| 9 | 20A Система управления двигателем |
| 10 | 10A Электромагнитная муфта компрессора кондиционера |
| 11 | 15A Стоп-сигналы |
| 12 | 15A Обогреватель лобового стекла |
| 13 | 7,5А Генератор |
| 14 | 10A Аварийная сигнализация |
| 15 | 20A Электронный блок управления КПП |
| 16 | 10A Дальний свет правой фары |
| 17 | 10A Дальний свет левой фары |
| 18 | 10A Ближний свет правой фары |
| 19 | 10A Ближний свет левой фары |
| 20 | 7,5A Задний фонарь (правый) |
| 21 | 7,5A Задний фонарь (левый) |
| 22 | 10A Лампы освещения салона |
| 23 | 10A Аудиосистема |
| 24 | 15A Топливный насос |
| 25 | 15A Разъем питания дополнительного оборудования |
Обозначение реле в основном блоке под капотом Лансер 9
- Резерв
- Реле обогревателя лобового стекла
- Реле разъема питания дополнительного оборудования
- Реле звукового сигнала
- Реле противотуманных фар
- Реле электродвигателя вентилятора системы охлаждения
Блок с реле под капотом

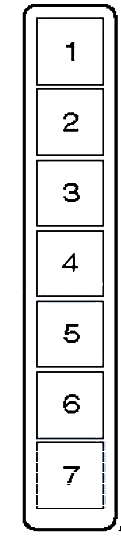

Схема блока реле Лансер 9 под капотом
Описание реле в блоке под капотом Mitsubishi Lancer 9
- Реле электромагнитной муфты компрессора кондиционера
- Реле системы управления двигателем
- Реле электронного блока управления КПП
- Реле зажигания
- Реле блока управления дроссельной заслонкой
- Резерв
- Резерв

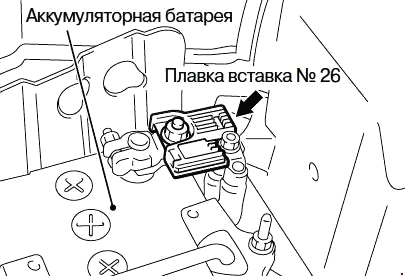

Главный силовой предохранитель Лансер 9
Основной предохранитель большой мощности выполнен как плавкая вставка и расположен на положительной клемме АКБ Mitsubishi Lancer 9.
Полезные советы по Mitsubishi Lancer 9
В нашем видео вы узнаете простой «народный» метод сброса ошибок на Лансер 9 всего за 5 секунд, не отключая клемму от аккумулятора. Это полезно для диагностики и ремонта электроники.
На нашем YouTube-канале доступно видео с подробным разбором этой статьи по предохранителям и реле Mitsubishi Lancer 9. Рекомендуем посмотреть и подписаться для получения обновлений.
Если у вас есть вопросы по схемам предохранителей Лансер 9 или замене реле, оставляйте их в комментариях ниже.
