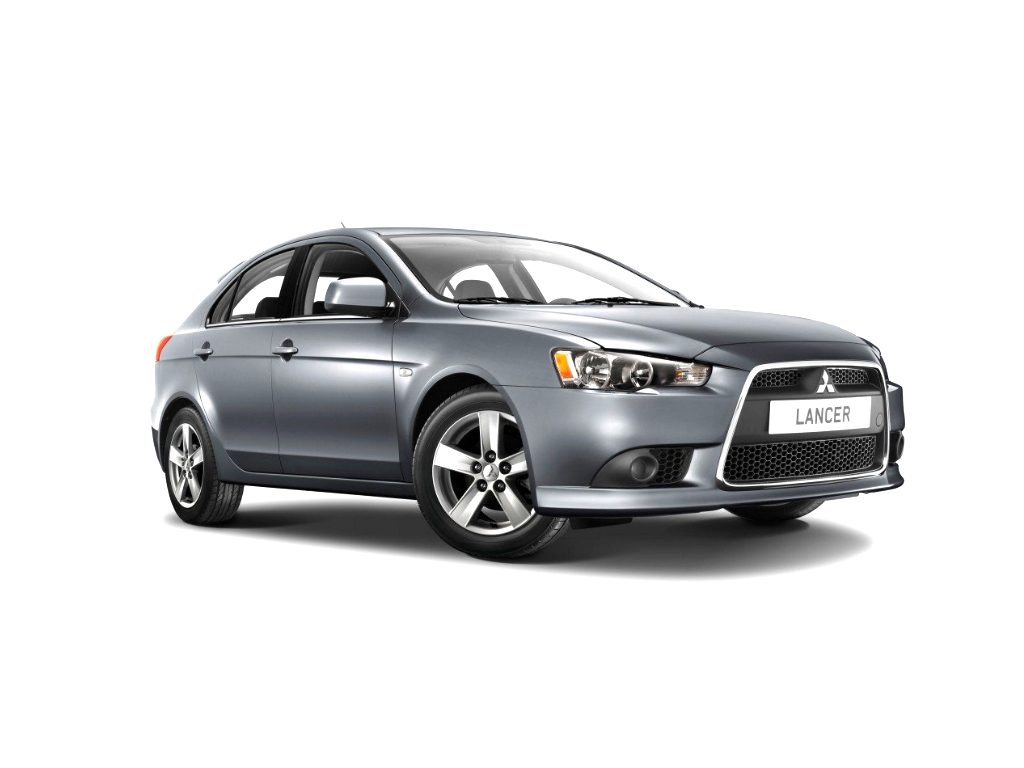

Mitsubishi Lancer 10-го поколения выпускался в период с 2007 по 2017 год, включая модели 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 и 2017 годов, с вариантами двигателей объемом 1.5 л, 1.6 л, 1.8 л и 2.0 л. За годы производства автомобиль подвергся обновлениям и рестайлингу. Mitsubishi Lancer Evolution (или Mitsubishi Lancer Evo) представляет собой высокопроизводительную спортивную модификацию линейки Лансер. В этой статье мы подробно разберем предохранители и реле Mitsubishi Lancer 10, включая схемы блоков предохранителей Лансер 10, иллюстрации различных исполнений, расположение блоков, а также укажем предохранитель для прикуривателя и розетки в Митсубиси Лансер 10.
Конфигурация блоков предохранителей в вашем Mitsubishi Lancer 10 может варьироваться в зависимости от года выпуска, комплектации и рынка сбыта.
Блок предохранителей в салоне Лансер 10
Этот блок размещен под приборной панелью со стороны водителя, скрыт за защитной крышкой.
Проверяйте функции предохранителей по схемам на внутренней стороне крышки блока для точного соответствия вашей модели.
Иллюстрация схемы с крышки блока предохранителей салона
Детальная схема предохранителей салонного блока
Расшифровка предохранителей салонного блока Лансер 10
| 1 | 30А Отопитель / обогреватель |
| 2 | 15А Стоп-сигналы |
| 3 | 10А Задний противотуманный фонарь |
| 4 | 30А Стекло очиститель ветрового окна |
| 5 | Резерв |
| 6 | 10А Цепь дополнительного оборудования |
| 7 | 20А Замки дверей |
| 8 | 15А Аудиосистема |
| 9 | 7,5А Цепь дополнительного оборудования |
| 10 | 15А Лампы освещения салона |
| 11 | 15А Аварийная световая сигнализация |
| 12 | 15А Стекло очиститель окна двери задка |
| 13 | 7,5А Контрольно — измерительные приборы |
| 14 | Резерв |
| 15 | 15А Прикуриватель (передняя розетка электропитания) |
| 16 | 10А Замок зажигания |
| 17 | 20А Электропривод люка |
| 18 | Резерв |
| 19 | 10А Наружные зеркала заднего вида |
| 20 | 10А Система полного привода |
| 21 | 7,5А Фонари заднего хода |
| 22 | Резерв |
| 23 | 15А Дополнительная розетка электропитания |
| 24 | 30А Электро стеклоподъемники |
| 25 | 30А Обогрев стекла двери задка |
| 26 | 7,5А Обогреватели наружных зеркал заднего вида |
| 27 | 15А Электропитание |
| 28 | 20/25А Электропривод сидений |
| 29 | 30А Обогрев сидений |
Предохранитель №15 (15А) отвечает за прикуриватель в Mitsubishi Lancer 10, а №23 (15А) — за дополнительную розетку питания.
Функции реле в салонном блоке Лансер 10
- Реле замков двери
- Реле отопителя
- Реле обогрева сидений
- Реле обогрева стекла двери задка
Блоки предохранителей и реле под капотом Mitsubishi Lancer 10
Основной моторный блок
Расположен в левой зоне подкапотного отсека для удобного доступа.
Схема моторного блока предохранителей Лансер 10
Расшифровка предохранителей моторного блока
| 1 | 30А Устройство ввода — вывода |
| 2 | 40А Электродвигатель вентилятора системы охлаждения |
| 3 | 30А Электродвигатель вентилятора конденсора |
| 4 | 30А АБС |
| 5 | 40А АБС |
| 6 | Резерв |
| 7 | 30А Стартер |
| 8 | 15А Передние противотуманные фары |
| 9 | 7,5 Управление двигателем |
| 10 | 20А АКП |
| 11 | 10А Звуковой сигнал |
| 12 | 7,5А Генератор |
| 13 | 20А Омыватель фар |
| 14 | 10А Кондиционер |
| 15 | 15А Дроссельная заслонка |
| 16 | 20А Звуковой сигнал противоугонной системы |
| 17 | 15А Обогреватель щеток стеклоочистителя |
| 18 | Резерв |
| 19 | 30А Электропривод двери багажника |
| 20 | 10А Система наружного освещения в дневное время |
| 21 | 10А Фара дальнего света (левая) |
| 22 | 10А Фара дальнего света (правая) |
| 23 | 30А Усилитель аудиосистемы |
| 24 | 30А Электро оборудование дизельного двигателя |
| 25 | 20А Левая фара ближнего света (с газоразрядными лампами) |
| 26 | 20А Правая фара ближнего света (с газоразрядными лампами) |
| 27 | 10А Левая фара ближнего света (с галогеновыми лампами) |
| 28 | 10А Правая фара ближнего света (с галогеновыми лампами) |
| 29 | 10А Цепь питания электрооборудования двигателя |
| 30 | 10А Катушка зажигания |
| 31 | 20А Цепь питания электрооборудования двигателя |
| 32 | 15А Топливный насос |
Расшифровка реле моторного блока Лансер 10
| R1 | Реле свечей накаливания (для дизельных двигателей) |
| R2 | Реле вентилятора радиатора |
| R3 | Реле отопителя |
| R4 | Реле системы управления двигателем |
| R5 | Реле системы курсовой устойчивости |
| R6 | Реле вентилятора радиатора кондиционера |
| R7 | Реле системы управления двигателем |
| R8 | Реле ближнего света фар |
| R9 | Реле системы управления двигателем |
| R10 | Реле обогревателя щеток стеклоочистителя |
| R11 | Реле системы наружного освещения в дневное время |
| R12 | Реле системы управления двигателем |
| R13 | Реле звукового сигнала противоугонной системы |
| R14 | Реле автоматической коробки передач |
| R15 | Реле омывателя фар |
| R16 | Реле дальнего света фар |
| R17 | Реле передних противотуманных фар |
| R18 | Реле звукового сигнала |
| R19 | Реле кондиционера |
Дополнительный блок реле под капотом
Этот блок установлен в непосредственной близости от основного моторного блока.
Схема блока реле под капотом Лансер 10
Функции реле в дополнительном блоке
- R1 Реле малых оборотов вентилятора системы охлаждения двигателя
- R2 Реле вентилятора кондиционера
- R3 Реле высоких оборотов вентилятора системы охлаждения двигателя
Блок высокомощных предохранителей на аккумуляторе
На положительной клемме АКБ установлен блок с мощными предохранителями в форме плавких вставок для защиты ключевых цепей.
Схема блока на аккумуляторе
Назначение плавких вставок
- 33 — 120А Плавкая перемычка № 37/ Плавкие перемычки №№ 34-36
- 34 — 80А Предохранители №№ 2, 4, 5, 10, 11, 12, 14, 15, 17, 18, 23, 24, 25 и плавкая перемычка № 20 в салоне, и ETACS-ECU
- 35 — 80А Резерв
- 36 — 120А Предохранители №№ 1-23, 30-32 и плавкие перемычки №№ 24-29 в моторном отсеке, реле управления двигателем, реле фары (дальний свет) и реле фары (ближний свет)
- 37 — 80А Плавкие перемычки №№ 1 и 21, предохранители №№ 3, 6, 13, 16, 19, 22 в салоне, реле вентилятора и ETACS-ECU
Если у вас остались вопросы по предохранителям и реле Mitsubishi Lancer 10 — оставляйте комментарии ниже.
