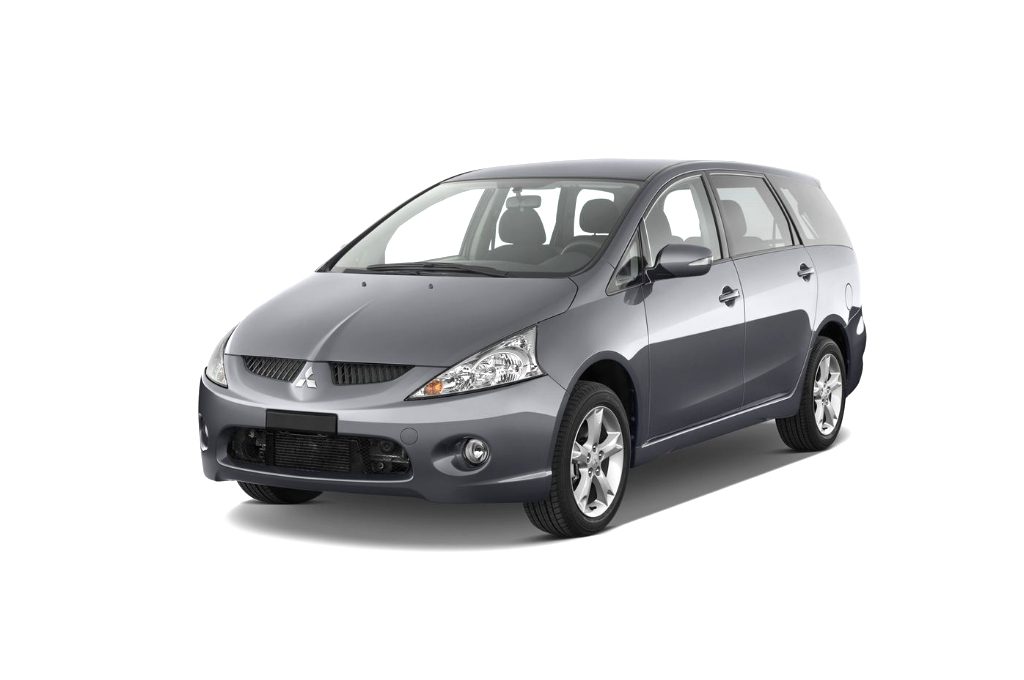

Семейный минивэн Mitsubishi Grandis выпускался в период с 2003 по 2011 год, включая модели 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010 и 2011 годов, с опциями бензинового и дизельного моторов. В этой статье мы подробно разберем предохранители и реле Mitsubishi Grandis, включая схемы расположения блоков предохранителей, их места установки и функции. Особое внимание уделим предохранителю прикуривателя в Mitsubishi Grandis, чтобы помочь владельцам быстро диагностировать неисправности.
Функции предохранителей и реле в блоках могут варьироваться в зависимости от комплектации Mitsubishi Grandis и года производства, поэтому рекомендуется проверять руководство по эксплуатации.

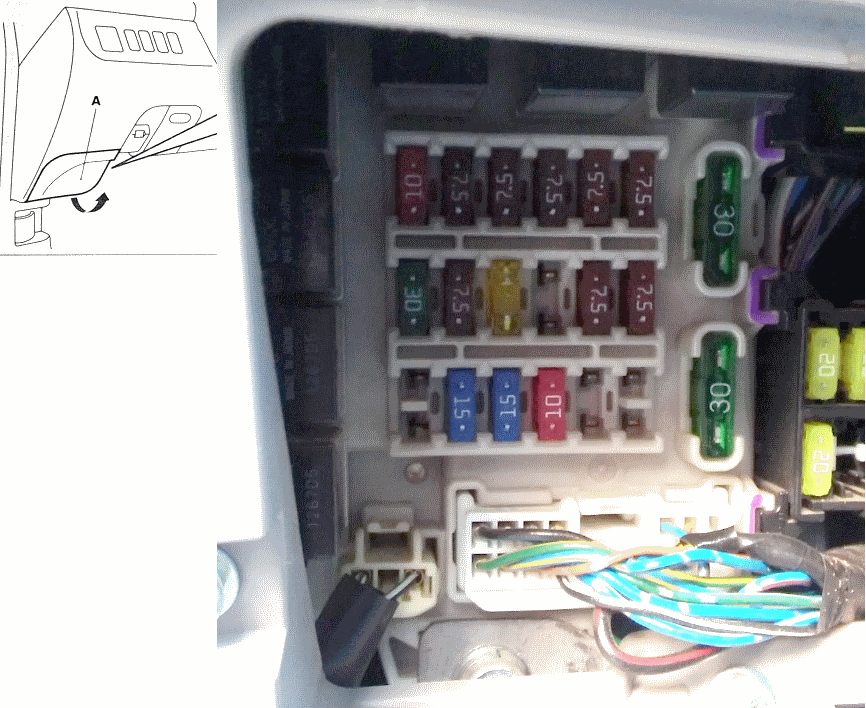

Блок предохранителей в салоне
Этот блок расположен под приборной панелью слева, за пластиковой защитной крышкой, что облегчает доступ к предохранителям Mitsubishi Grandis для самостоятельного ремонта.

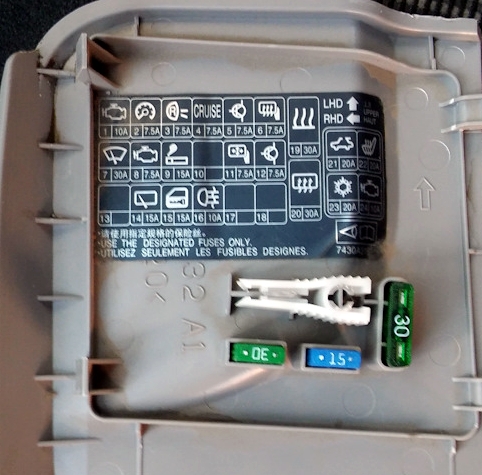

Пример схемы с крышки блока предохранителей в салоне Mitsubishi Grandis
Схема блока предохранителей в салоне Mitsubishi Grandis
Описание предохранителей в салонном блоке
| 1 | 10A Система зажигания |
| 2 | 7,5А Комбинация (панель) приборов |
| 3 | 7,5A Фонари заднего хода, Реле управления автоматической коробкой передач |
| 4 | 7,5А Система поддержания скорости (круиз контроль) |
| 5 | 7,5A Реле |
| 6 | 7.5A Пульт управления наружными зеркалами |
| 7 | 30A Очистители и омыватели, Электронный блок управления освещением |
| 8 | 7,5A Электронный блок управления двигателем и автоматической коробкой передач (для автомобилей с АКПП), электронный блок системы управления двигателем, реле топливного насоса |
| 9 | 15A Прикуриватель |
| 10 | Резерв |
| 11 | 7,5A Электропривод зеркал |
| 12 | 7,5A Контроль двигателя |
| 13 | 10A Аудиосистема, Радио |
| 14 | 15A Очиститель /омыватель заднего стекла |
| 15 | 15A Центральный замок |
| 16 | 10A Задний противотуманный фонарь |
| 17 | Резерв |
| 18 | 10A Лампы освещения салона |
| 19 | 30A Электродвигатель вентилятора отопителя |
| 20 | 30A Обогреватель заднего стекла |
| 21 | 20A Электродвигатель привода люка |
| 22 | 20A Подогреватель сидений |
| 23 | 20A Задний кондиционер |
| 24 | 10А Стартер |
Предохранитель прикуривателя в Mitsubishi Grandis обозначен номером 9 с номиналом 15А. Кроме того, дополнительный предохранитель для прикуривателя и розеток может находиться в блоке под капотом.
Расшифровка реле в салонном блоке Mitsubishi Grandis
- Реле топливного насоса (1)
- Реле подогрева передних сидений
- Реле топливного насоса (2)
- Реле розетки для подключения дополнительного оборудования
- Реле задних противотуманных фонарей
- Реле электро стекло подъемников
- Реле электродвигателя вентилятора отопителя
- Реле обогревателя заднего стекла

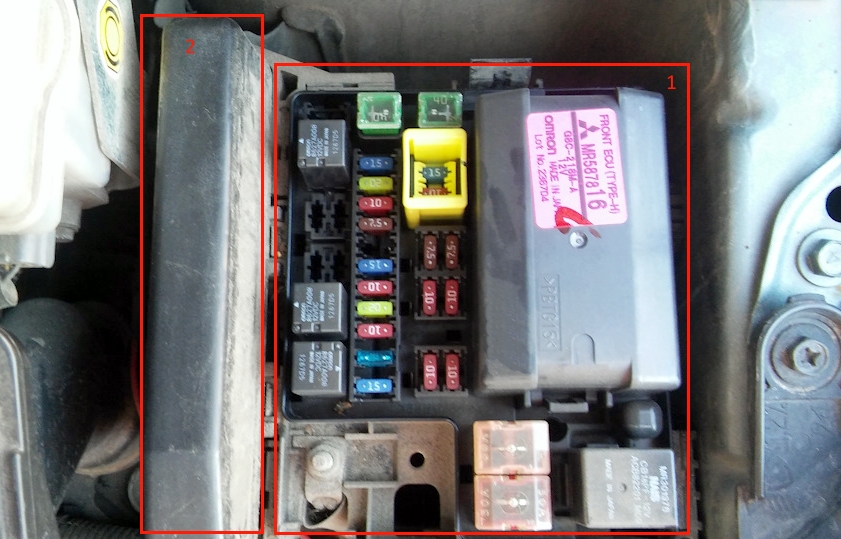

Блоки предохранителей под капотом
Эти блоки размещены в левой части моторного отсека Mitsubishi Grandis и включают основной блок предохранителей и реле, а также вспомогательный блок для различных систем автомобиля.
Основной блок под капотом

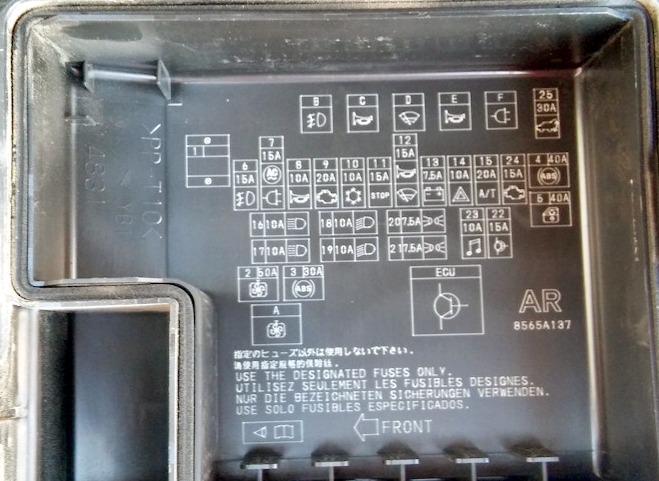

Пример схемы с крышки основного блока предохранителей под капотом Mitsubishi Grandis
Схема основного блока под капотом
Назначение предохранителей в основном блоке под капотом
| 1 | 60A Блок предохранителей/ реле приборной панели 80А Батарея / Резерв |
| 2 | 50A Электродвигатель вентилятора системы охлаждения |
| 3 | 30A Система ABS |
| 4 | 40A Цепи замка зажигания |
| 5 | 40A Электропривод стеклоподъемников |
| 6 | 15A Противотуманные фары |
| 7 | 15A/20A Источник переменного тока, питание дополнительных розеток питания |
| 8 | 10A Звуковой сигнал |
| 9 | 20A Система управления двигателем |
| 10 | 10A Электромагнитная муфта компрессора кондиционера |
| 11 | 15A Стоп-сигналы |
| 12 | 15A Обогреватель лобового стекла, сигнал |
| 13 | 7,5А Генератор |
| 14 | 10A Аварийная сигнализация |
| 15 | 20A Электронный блок управления КПП |
| 16 | 10A Дальний свет правой фары |
| 17 | 10A Дальний свет левой фары |
| 18 | 10A Ближний свет правой фары |
| 19 | 10A Ближний свет левой фары |
| 20 | 7,5A Задний фонарь (правый) |
| 21 | 7,5A Задний фонарь (левый) |
| 22 | 15A Резерв / управление двигателем |
| 23 | 10A Аудиосистема |
| 24 | 15A Топливный насос |
| 25 | 30А Электрическая задняя дверь |
Обозначение реле в основном блоке под капотом
- Реле разъема питания дополнительного оборудования
- Реле звукового сигнала или сигнализации
- Реле очистителя
- Реле звукового сигнала или сигнализации
- Реле противотуманных фар
- Реле вентилятора охлаждения
Вспомогательный блок предохранителей
Для дизельных двигателей
Схема вспомогательного блока для дизеля
Описание реле в вспомогательном блоке для дизеля
- Реле электромагнитной муфты компрессора кондиционера
- Реле системы управления двигателем
- Реле электронного блока управления КПП
- Реле зажигания
- Реле блока управления дроссельной заслонкой
- Резерв
- Резерв
Для бензиновых двигателей

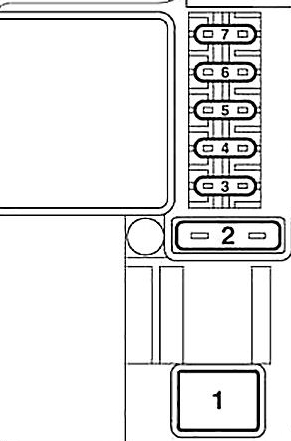

Схема вспомогательного блока для бензина
Обозначение предохранителей в вспомогательном блоке для бензина
| 1 | 30А Вентилятор конденсатора |
| 2 | 30А Контроль двигателя |
| 3 | 10А Контрольная заслонка |
| 4 | 10А Реле зажигания |
| 5 | 10А Клапанный блок |
| 6 | 7,5А Электронное противоугонное устройство |
| 7 | 10А Отопление |
Если у вас есть дополнения по предохранителям и реле Mitsubishi Grandis, делитесь в комментариях!
