Mitsubishi Galant 8 поколения выпускался с 1996 по 2005 год, включая 1997, 1998, 1999, 2000, 2001, 2002, 2003 и 2004 годы, и распространялся на глобальные рынки. В отдельных регионах модель известна как Mitsubishi Legnum или Mitsubishi Aspire. В этой статье мы подробно разберем предохранители и реле Mitsubishi Galant 8, включая схемы блоков предохранителей, их фото и точные места установки. Особое внимание уделим предохранителю прикуривателя для удобства диагностики.
Конфигурация блоков предохранителей Mitsubishi Galant 8 может варьироваться в зависимости от года производства, комплектации и региона (американская, японская или европейская версия).
Не подходит это поколение или схемы не совпадают?
[Описание Галант 7]
[Описание Галант 9]
Блок предохранителей в салоне
Расположен в нижней секции приборной панели, позади бардачка.
Фото — пример расположения

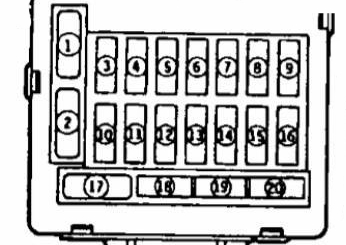

Схема блока предохранителей в салоне
Расшифровка предохранителей салонного блока
| 1 | 30А Обогрев заднего стекла, обогрев боковых зеркал |
| 2 | 30А Вентилятор системы отопления |
| 3 | 15А Модули контроля (ABS, ASC, АКПП, двигатель, AYC*, двигатель с АКПП*) |
| 4 | 10А ECU SRS; Реле-мигатель поворотников и аварийки |
| 5 | 10А ECU (АКПП, ETACS, двигатель 4G93); Приборная панель; Задние фонари; Навигация; Генераторы АКПП |
| 6 | 10А Приемник дистанционного управления дверями; Навигация**; Аудио DS3**; Магнитола; CD-чейнджер; Дисплей MMCS; Зеркала заднего вида; Часы; Аудиоусилитель |
| 7 | 15А Предохранитель прикуривателя |
| 8 | 20А Стеклоочиститель и омыватель лобового стекла; Задний стеклоочиститель; ETACS-модуль |
| 9 | 10А ABS-модуль и реле лампы ABS; Датчики AYC/ASC; Люк; Реле ASC-клапанов |
| 10 | Резерв |
| 11 | 15А ETACS-модуль; Часы; Приборы |
| 12 | 10А Навигация; Датчики AYC/ASC; Реле генератора; Поворотные огни** |
| 13 | 10А ECU (ETACS, SRS); Скоростной датчик; Реостат; Приборы |
| 14 | 10А Клааксон |
| 15 | 10А AYC-модуль |
| 16 | 10А Реле вентилятора отопителя; ECU компрессора А/С; Подогрев щеток; Обогрев стекла; Ручная А/С (серво и выключатель) |
| 17 | 30А Резервный |
| 18 | 10А Резервный |
| 19 | 15А Резервный |
| 20 | 20А Резервный |
Предохранитель прикуривателя Mitsubishi Galant 8 — это номер 7, номиналом 15А

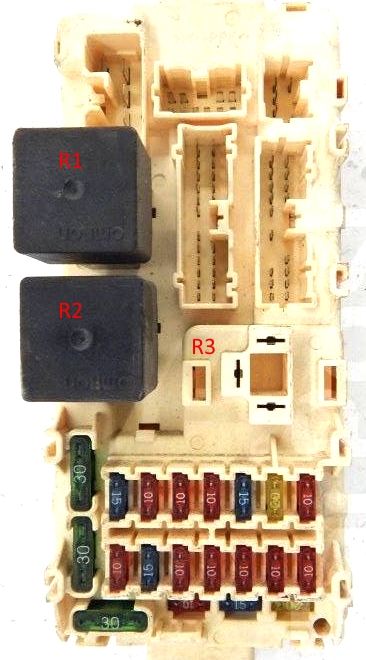

Функции реле в салоне
- R1 — Реле вентилятора отопителя
- R2 — Реле обогрева заднего стекла
- R3 — Реле мигателя поворотников и аварийной сигнализации
В ряде версий Mitsubishi Galant 8 предусмотрен дополнительный отсек с предохранителями рядом с главным блоком, что упрощает доступ к электрике.

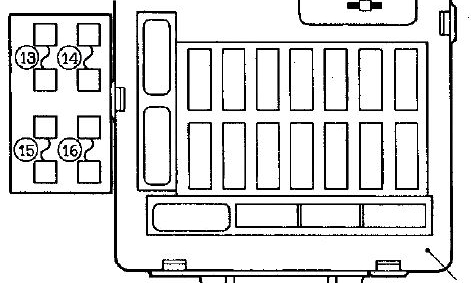

Расшифровка дополнительного отсека
| 13 | 20А Подогрев щеток лобового стекла |
| 14 | 10А Обогрев боковых зеркал |
| 15 | 20А Модуль люка |
| 16 | Резерв |
Блок предохранителей под капотом
Установлен слева в моторном отсеке для легкого доступа.

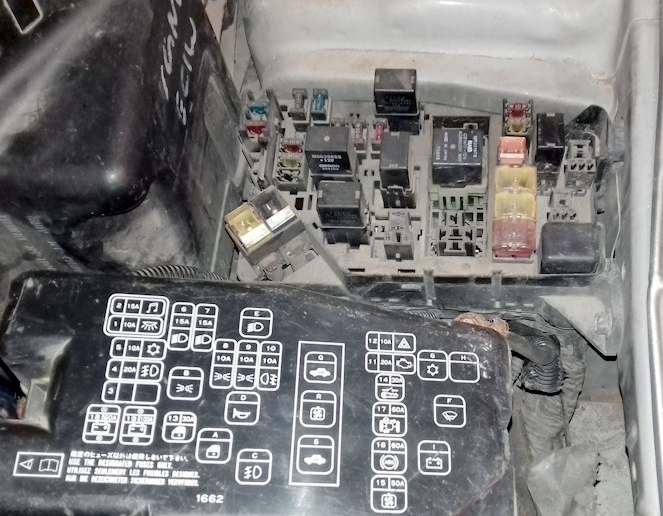

Фото и схема блока
Проверяйте маркировку и номера на крышке вашего блока предохранителей под капотом.
Расшифровка
Предохранители
| 1 | 10А Подсветка салона и багажника |
| 2 | 15А Аудиосистема |
| 3 | 20А Вентилятор конденсора (LHD) |
| 4 | 20А Противотуманные фары спереди |
| 5 | 10А Кондиционер |
| 6 | 15А Левая фара — ближний свет |
| 7 | 15А Правая фара — ближний свет |
| 8 | 10А Габаритные огни слева |
| 9 | 10А Габаритные огни справа |
| 10 | 10А Задние противотуманки (LHD) |
| 11 | 20А ECU двигателя |
| 12 | 10А Аварийная сигнализация |
| 13 | 30А Электростеклоподъемники |
| 14 | 30А Замок зажигания |
| 15 | 50А Вентилятор радиатора |
| 16 | 60А ABS-система |
| 17 | 60А AYC-система (4WD RHD) |
| 18 | 60А Предохранитель +B |
| 19 | 100А Генератор |
Реле
- А — Реле центрального замка
- В — Реле габаритов
- C — Реле противотуманок
- D — Реле клаксона
- E — Реле ближнего света
- J — Реле кондиционера
- H — Реле генератора
- F — Реле стеклоочистителя
- I — Реле поворотных огней
- G — Резерв
- R — Реле вентиляторов
- S — Реле стартера (МКПП)
Блок реле ABS может быть размещен отдельно от основного блока под капотом.
Если возникли вопросы по предохранителям или реле Mitsubishi Galant 8, оставляйте их в комментариях.
