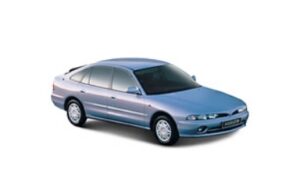

Mitsubishi Galant VII (седьмое поколение) производился в период с 1991 по 1998 год и экспортировался в различные страны мира. В отдельных регионах модель продавалась под брендами Mitsubishi Emeraude или Mitsubishi Eterna. В этой статье мы подробно разберём расположение предохранителей и реле для Mitsubishi Galant 7, включая схемы блоков, замену и диагностику. Особое внимание уделим предохранителю, отвечающему за прикуриватель в Mitsubishi Galant VII.
Обратите внимание на возможные вариации в конфигурации блоков предохранителей и реле Mitsubishi Galant 7, а также на различия в назначении предохранителей. Всегда проверяйте маркировку на крышке блока для точной идентификации.
Не подходит описание для вашего поколения или схемы не совпадают?
[Описание Галант 8]
[Описание Галант 9]

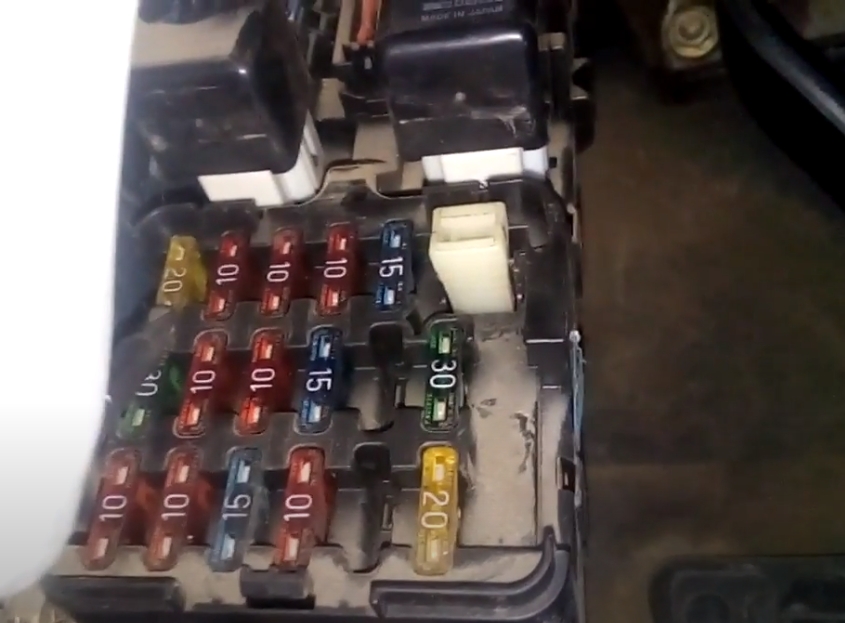

Блок предохранителей в салоне
Этот блок расположен под приборной панелью на стороне водителя, поблизости от ручки открытия капота в Mitsubishi Galant VII.
Вариант 1
Диаграмма с крышки блока предохранителей
Подробная схема блока
Расшифровка предохранителей
| 1 | 15А Прикуриватель |
| 2 | 10А Радиоприемник |
| 3 | 10А Реле отопителя |
| 4 | 10А EPS |
| 5 | 10А Ремень |
| 6 | 10А Указатели поворотов |
| 7 | 10А Панель приборов |
| 8 | 10А Сигнал |
| 9 | 10А Стеклоочистители |
| 10 | 10А 4 АТ |
| 11 | 15А Дверные активаторы |
| 12 | 10А Внутреннее освещение, часы |
| 13 | 10А Огни заднего хода |
| 14 | 15А Стоп-сигналы |
| 15 | 30А Отопитель |
| 16 | 20А Верхний люк |
| 17 | 20А ECS |
| 18 | Запасной |
Предохранитель за прикуриватель в Mitsubishi Galant 7 — это элемент №1 на 15А. Если он перегорел, проверьте и замените его для восстановления работы.
Вариант 2
Диаграмма с крышки блока
Схема блока
Назначение предохранителей
| 1 15А | Стоп-сигналы |
| 2 10А | Указатели поворотов |
| 3 10А | Огни заднего хода |
| 4 30А | Отопитель EPS |
| 5 15А | Стеклоочистители |
| 6 10А | Панель приборов |
| 7 30А | Обогрев заднего стекла |
| 8 20А | Верхний люк |
| 9 10А | 4 АТ |
| 10 15А | Прикуриватель |
| 11 10А | Реле отопителя |
| 12 10А | Сигнал |
| 13 — | Запасной |
В этой конфигурации предохранитель прикуривателя Mitsubishi Galant 7 — номер 10 на 15А. Рекомендуем всегда иметь запасные предохранители для оперативной замены.
Блок предохранителей под капотом
Блок установлен в моторном отсеке слева, непосредственно рядом с аккумуляторной батареей в Mitsubishi Galant VII.

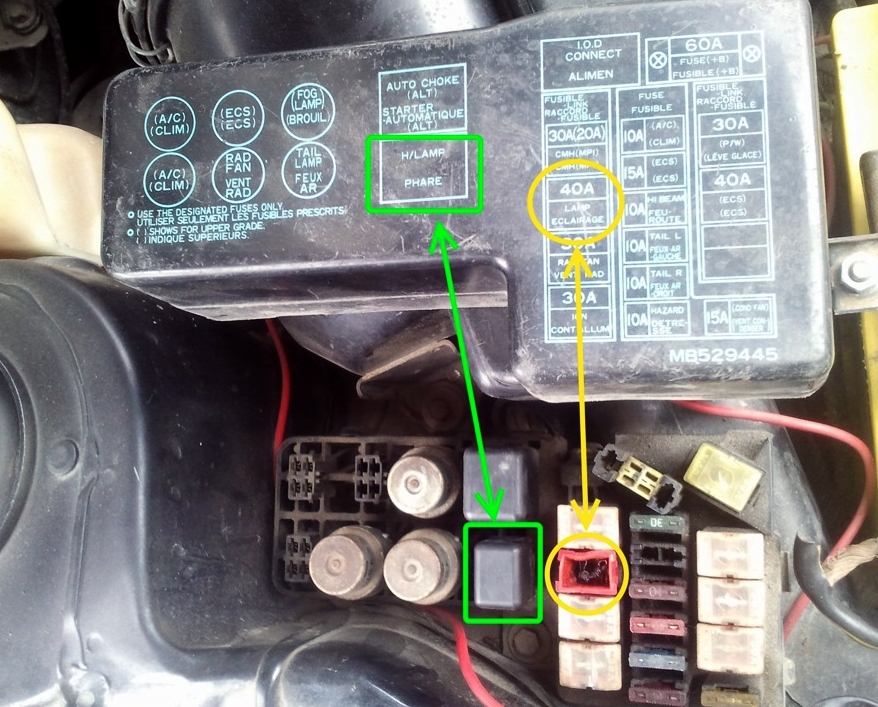

Вариант 1

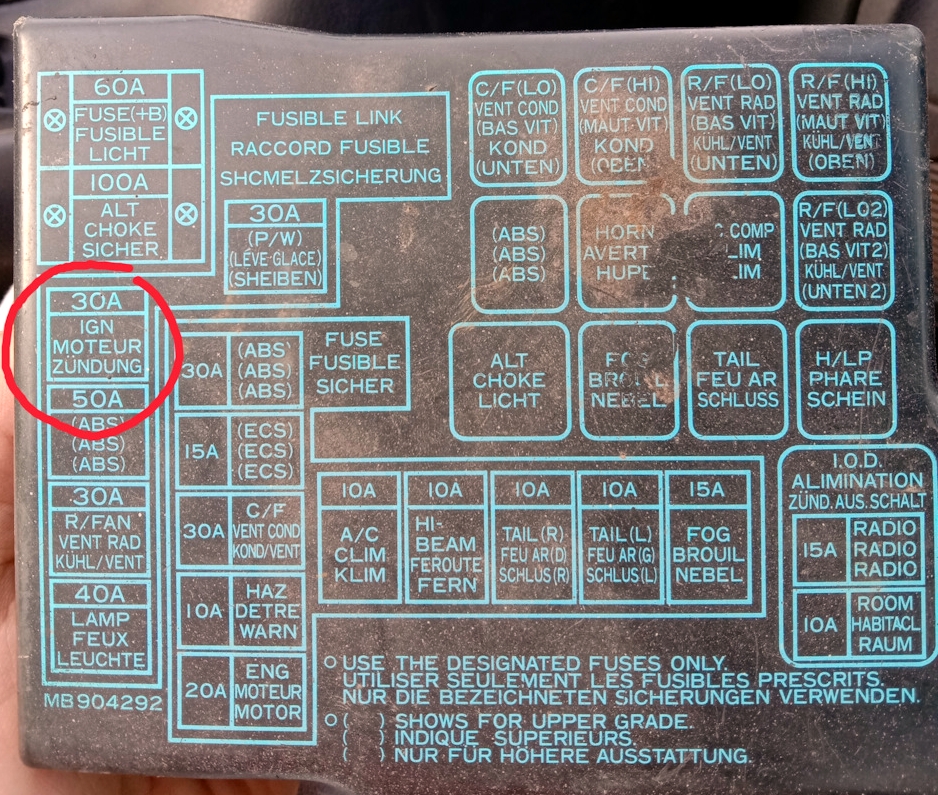

Вариант 2

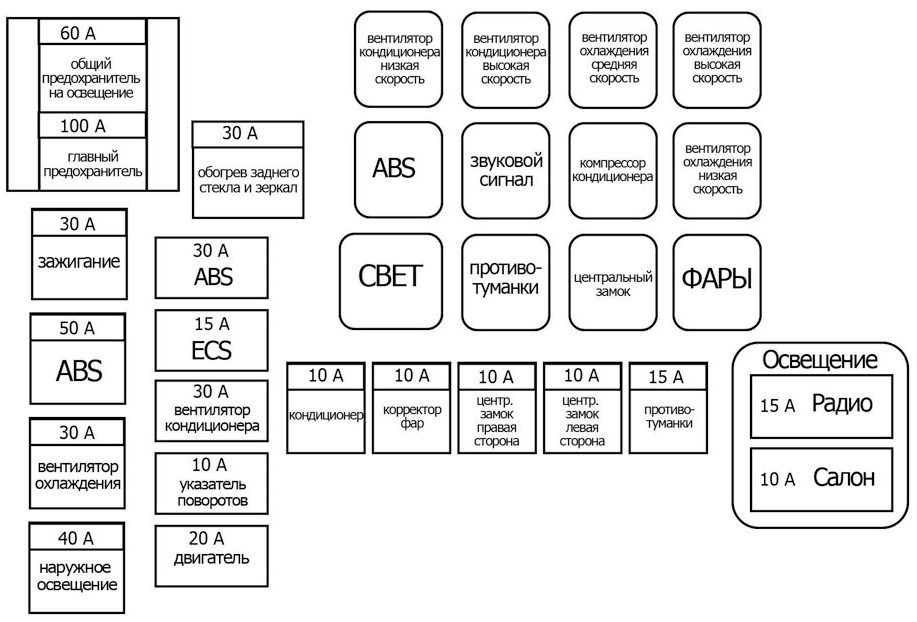

Схема блока под капотом
Расшифровка элементов
Для более детальной расшифровки предохранителей и реле под капотом Mitsubishi Galant 7, а также просмотра реального примера блока, рекомендуем ознакомиться с соответствующим видео-руководством.
