Mitsubishi Fuso Canter 8-го поколения дебютировал на рынке в 2012 году как надежная линейка среднетоннажных грузовиков с разнообразными типами кузовов. Период выпуска: 2013–2019 годы, а в 2020-м состоялось рестайлинг, и производство продолжается до сих пор. В этой статье мы детально разберем предохранители и реле Mitsubishi Canter 8-го поколения: схемы блоков предохранителей, их расположение, включая ответственный за прикуриватель. Это поможет в диагностике и замене элементов электрики грузовика.
Из-за широкого ассортимента версий Mitsubishi Fuso Canter 8 схемы предохранителей и реле могут различаться. Указанные диаграммы применимы к большинству моделей, но обязательно проверяйте соответствие вашей конфигурации по оригинальным схемам Mitsubishi.
Расположение блока предохранителей в кабине
Основной блок с предохранителями и реле салона установлен в нижней панели справа от пассажирского сиденья. Чтобы получить доступ к схеме предохранителей Mitsubishi Canter, снимите защитную крышку блока.

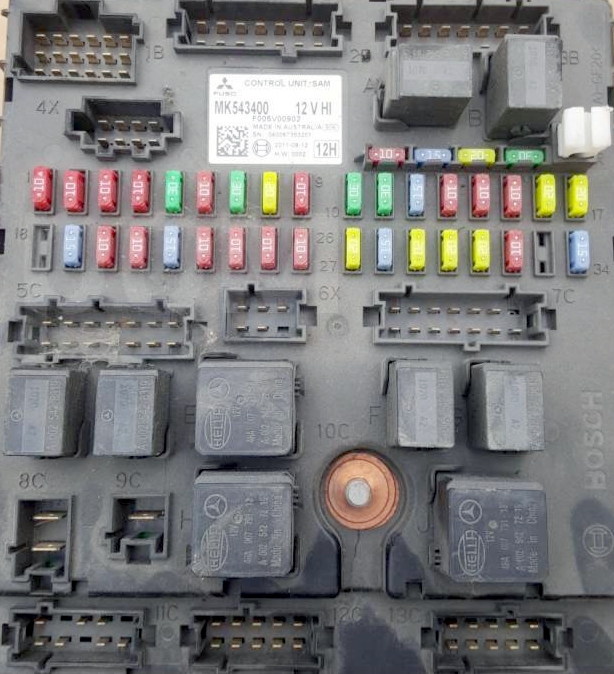

Фото — пример доступа

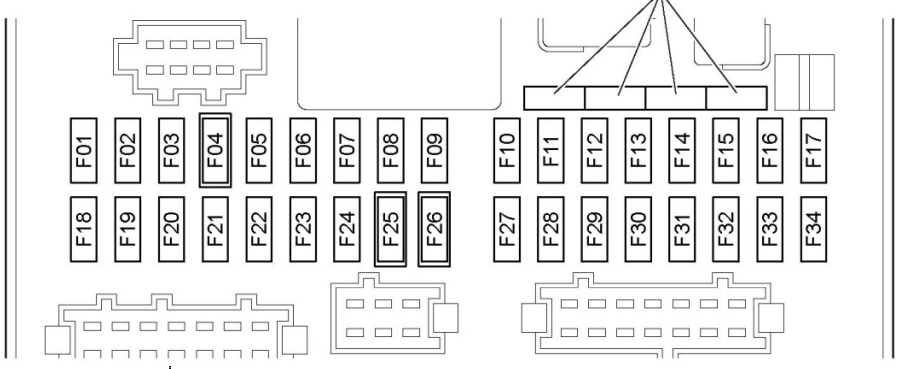

Расположение и схема блока
Расшифровка предохранителей
| F01 | 10А Система запуска двигателя (стартер) |
| F02 | 10А Запасной предохранитель |
| F03 | 10А Блок управления подушкой безопасности SRS |
| F04 | 10А Дополнительное питание (зажигание IGN) |
| F05 | 30А Электростеклоподъемник водительской двери |
| F06 | 10А Левый хвостовой фонарь прицепа |
| F07 | 30А Электростеклоподъемник пассажирской двери |
| F08 | 20А Освещение прицепа (задние ПТФ, габаритные огни, фонари поворота) |
| F09 | 10А Панель приборов, комбинированный выключатель, диагностический разъем OBD |
| F10 | 30А Система ISS (блок управления) |
| F11 | 30А Вентилятор системы кондиционирования |
| F12 | 15А Мультимедийная система, салонное освещение |
| F13 | 10А Выключатель зажигания, блок ISS |
| F14 | 10А Гудок (сигнал) |
| F15 | 10А Аудиосистема |
| F16 | 20А Разъем прикуривателя и зарядка устройств |
| F17 | 20А Нагреватель топлива |
| F18 | 10А Блок ABS |
| F19 | 15А Электронный блок двигателя ECU |
| F20 | 10А Питание ECU (IGN, ISS) |
| F21 | 10А Запасной |
| F22 | 15А Панель приборов, климат-контроль, реле заднего кондиционера |
| F23 | 10А Правый хвостовой фонарь прицепа |
| F24 | 10А Блок DUONIC |
| F25 | 10А Дополнительное питание (аксессуары ACC) |
| F26 | 10А Основное питание (батарея BAT) |
| F27 | 20А Стоп-сигналы прицепа |
| F28 | 15А ECU двигателя |
| F29 | 20А Система SCR |
| F30 | 20А Система SCR |
| F31 | 20А ECU двигателя |
| F32 | 10А Компрессор кондиционера |
| F33 | Запасной |
| F34 | 15А Топливный насос |
| F35 | Запасной |
| F36 | 20А DUONIC ECU |
| F37 | 10А Задний обдув |
| F38 | 15А Задний конденсорный вентилятор |
| F39 | Запасной |
| F40 | 20А Основной конденсорный вентилятор |
| F41 | 30А Гидравлический модуль |
| F42 | 10А Альтернатор (для моделей с регулятором заряда АКБ) |
| F43 | Запасной |
Предохранитель прикуривателя в Mitsubishi Canter 8-го поколения — это F16 на 20А. При замене используйте оригинальные запчасти для надежности электрики.
Блок около аккумуляторной батареи
Внешний блок предохранителей и реле Mitsubishi Fuso Canter расположен рядом с АКБ на раме автомобиля — это основной силовой модуль.

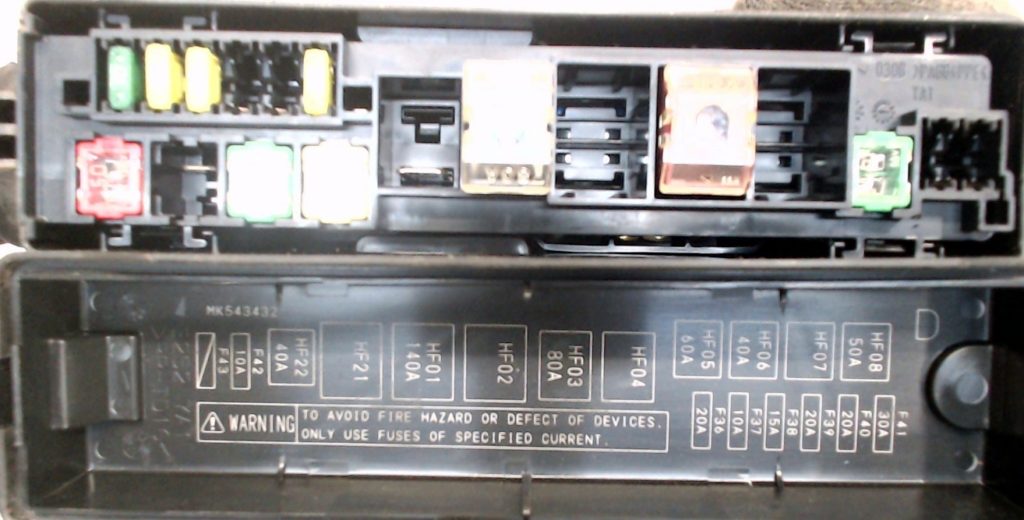

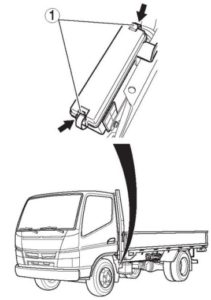

Пример расположения

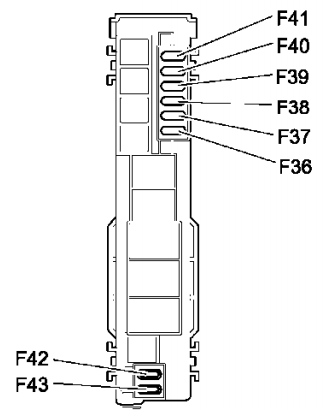

Диаграмма блока
Подробное описание предохранителей и реле этого блока указано в таблице выше для удобства поиска.
Расшифровка силовых предохранителей
- HF01 — 140А Модуль SAM
- HF02 — Запасной
- HF03 — 80А Модуль SAM
- HF04 — Запасной
- HF05 — 60А Блок подсветки ECU
- HF06 — 40А Реле зажигания
- HF07 — Запасной
- HF08 — 50А Гидравлический узел
- HF21 — Запасной
- HF22 — 40А Модуль SAM
Всегда плотно закрывайте крышку блока, чтобы предотвратить попадание влаги и коррозию контактов в схеме предохранителей Mitsubishi Canter.
Хотите поделиться опытом ремонта или добавить детали о электрике Canter 8? Ждем ваши отзывы в комментариях!
