Предохранители и реле Mitsubishi Eclipse Cross

Предохранители и реле Mitsubishi Eclipse Cross: модель производилась в 2018, 2019, 2020, 2021, 2022, 2023, 2024, 2025 и 2026 годах. За этот период автомобиль прошел обновление дизайна (фейслифтинг). В этой статье мы подробно разберем расположение блоков предохранителей Mitsubishi Eclipse Cross, их схемы, фотографии и назначение элементов. Особое внимание уделим предохранителю прикуривателя, розетки и другой электрики.

Функции предохранителей и реле в Mitsubishi Eclipse Cross могут варьироваться в зависимости от года выпуска, комплектации, электрического оборудования и рынка сбыта вашего авто. Рекомендуем проверять по руководству.

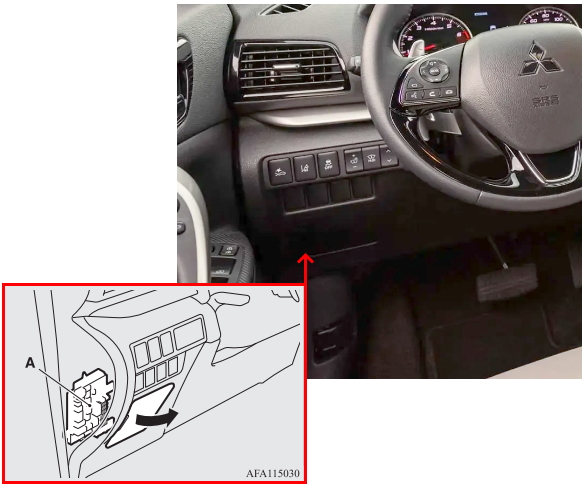

Расположение блока предохранителей в салоне

Блок предохранителей в интерьере Mitsubishi Eclipse Cross размещен слева на приборной панели, за пластиковой крышкой для защиты от пыли и случайного доступа.

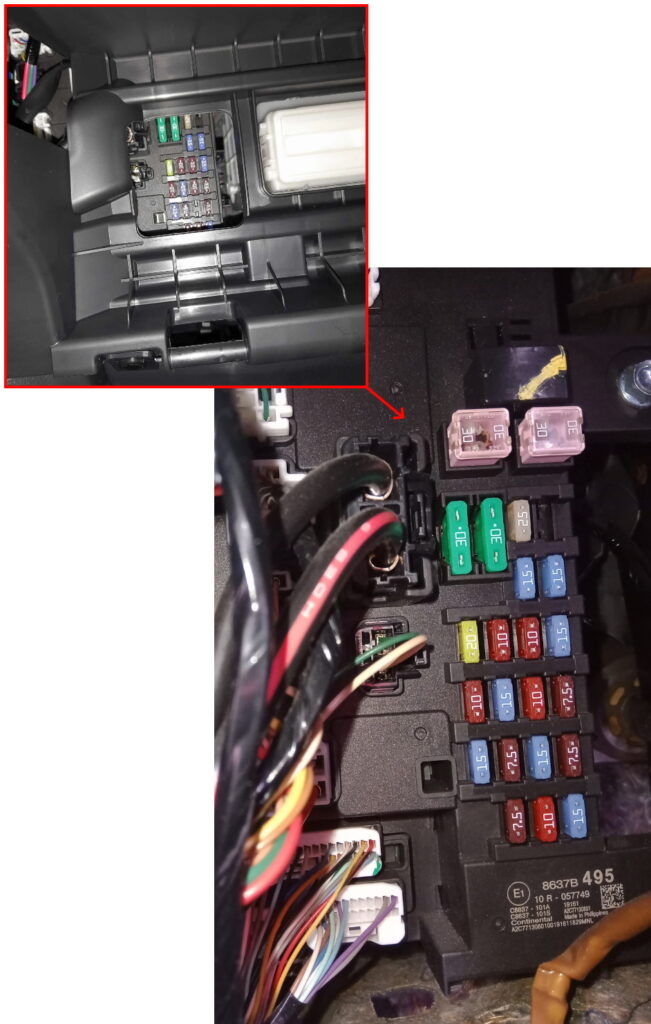

Внешний вид самого блока предохранителей и реле в салоне выглядит следующим образом.

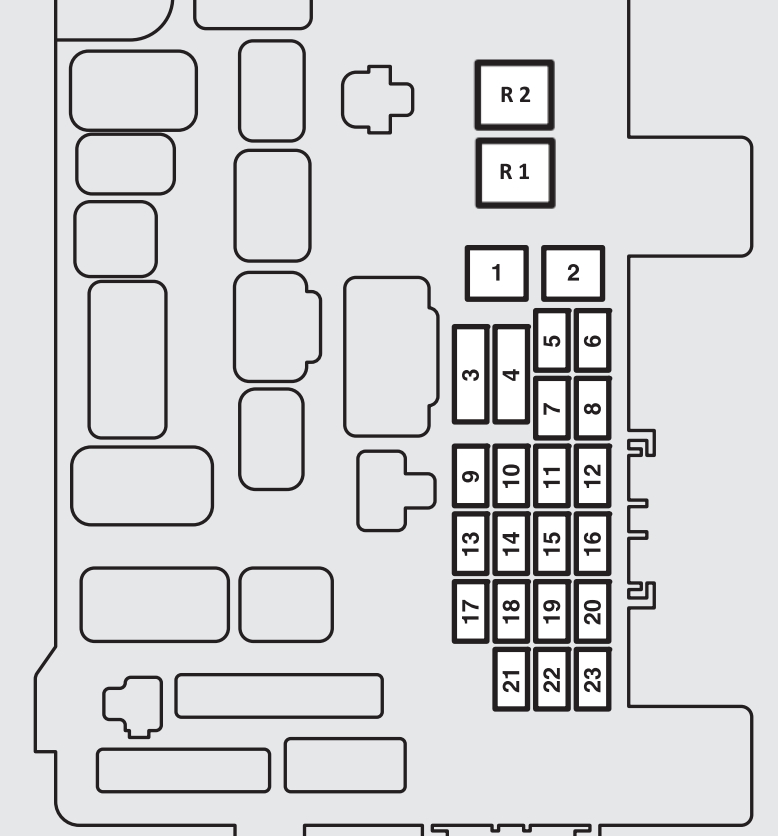

Схема блока предохранителей в салоне Mitsubishi Eclipse Cross

Расшифровка предохранителей салонного блока

1	30А Электро стеклоподъемники
2	30А Обогреватель заднего стекла
3	30А Отопитель
4	30А Очиститель ветрового стекла
5	20А Электропривод замков дверей
6	10А Задний противотуманный фонарь
7	15А Розетка электропитания
8	10А Очиститель заднего стекла
9	20А Люк
10	10А Замок зажигания
11	10А Опции
12	12А Аварийная световая сигнализация
13	13А Система полною привода
14	15А Стоп- сигналы (лампы стоп-сигналов)
15	10А Панель приборов
16	7,5А Система полушек безопасности SRS
17	15А Аудиосистема
18	7,5А Реле блока управления
19	15А Лампы освещения салона (плафоны)
20	7,5А Фонари заднего хода (лампы света заднего хода)
21	7,5А Обогрев наружных зеркал заднего вида
22	10А Наружные зеркала заднего вида
23	15А Прикуриватель/ Розетка электропитания
24	7,5А Система зарядки
25	30А Электропривод сидений
26	30А Обогрев сидений
27	Резерв

Предохранитель переднего прикуривателя и розетки в Mitsubishi Eclipse Cross — это элемент №23 номиналом 15А. Для замены используйте пинцет из блока.

R1 — Реле вентилятора обогревателя
R2 — Реле двойного запирания дверей

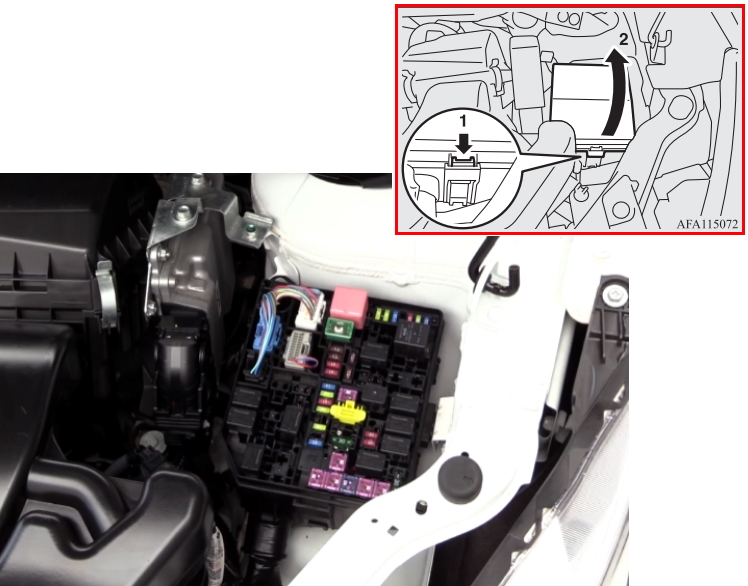

Блок предохранителей под капотом

Второй основной блок с предохранителями и реле Mitsubishi Eclipse Cross расположен в моторном отсеке слева, вблизи амортизационной стойки для удобного доступа.

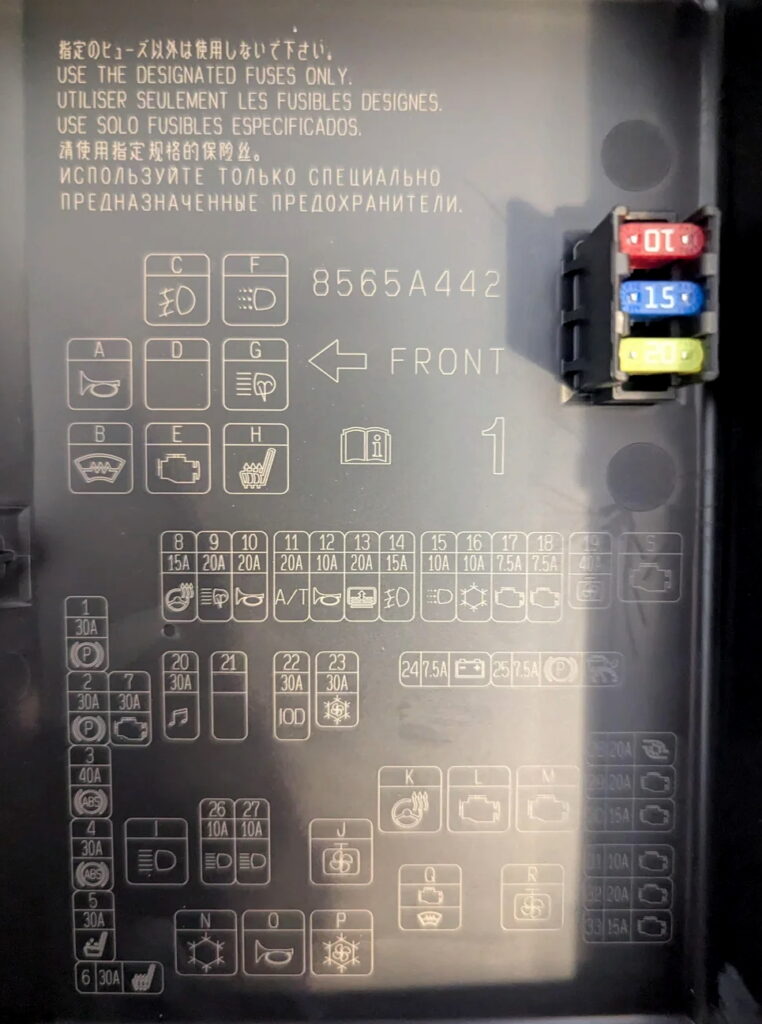

Всегда сверяйте схемы и назначение предохранителей с информацией на внутренней стороне крышки блока для точности.

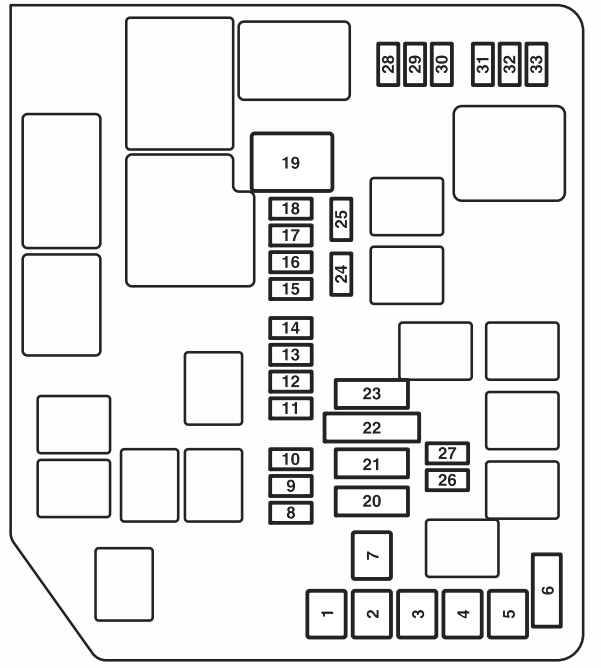

Схема блока предохранителей под капотом

Описание предохранителей подкапотного блока Mitsubishi Eclipse Cross

1	30А Стояночный тормоз с электроприводом
2	30А Стояночный тормоз с электроприводом
3	40А Антиблокировочная система тормозов
4	40А Антиблокировочная система тормозов
5	—
6	30А Обогрев сидений
7	30А Стартер
8	7,5А Генератор
9	20А Омыватель фар
10	20А Звуковой сигнал противоугонной системы
11	20А Автоматическая коробка передач
12	10А Звуковой сигнал
13	20А Солнцезащитная шторка
14	15А Противотуманные фары
15	10А Дневные ходовые огни
16	10А Кондиционер
17	7,5А Блок управления двигателем
18	15А Усилитель аудиосистемы
19	40А Электродвигатель вентилятора системы охлаждения двигателя
20	30А Электропривод сиденья водителя
21	30А Электропривод сиденья переднего пассажира
22	30А Устройство ввода-вывода
23	30А Электродвигатель вентилятора конденсатора
24	7,5А Датчик заряда аккумуляторной батареи
25	7,5А Стояночный тормоз с электроприводом / адаптивный круиз-контроль (ACC)
26	10А Фара дальнего света (правая)
27	10А Фара дальнего света (левая)
28	20А Привод турбонагнетателя
29	20А Цепь питания электрооборудования двигателя
30	15А Топливный насос
31	10А Катушка зажигания
32	20А Форсунка
33	15А Привод дроссельной заслонки
