Предохранители и реле Mitsubishi Eclipse

Mitsubishi Eclipse — компактное четырёхдверное купе, выпускавшееся в четырёх поколениях до 2012 года. В этой публикации мы предоставим детальную информацию о предохранителях и реле для Mitsubishi Eclipse 3 и 4 поколений, произведённых в 2000–2011 годах. Особое внимание уделим предохранителю прикуривателя, схеме расположения блоков и замене элементов в автомобиле Mitsubishi Eclipse.

Конструкция блоков предохранителей и функции их компонентов могут варьироваться в зависимости от года выпуска, комплектации и модификации Mitsubishi Eclipse. Рекомендуем проверять данные по вашим оригинальным схемам или руководству по эксплуатации.

Блок предохранителей в салоне

Вариант 1

Располагается на левой стороне торпедо за пластиковой крышкой для удобного доступа к предохранителям Mitsubishi Eclipse 3 поколения.

Фото — пример доступа

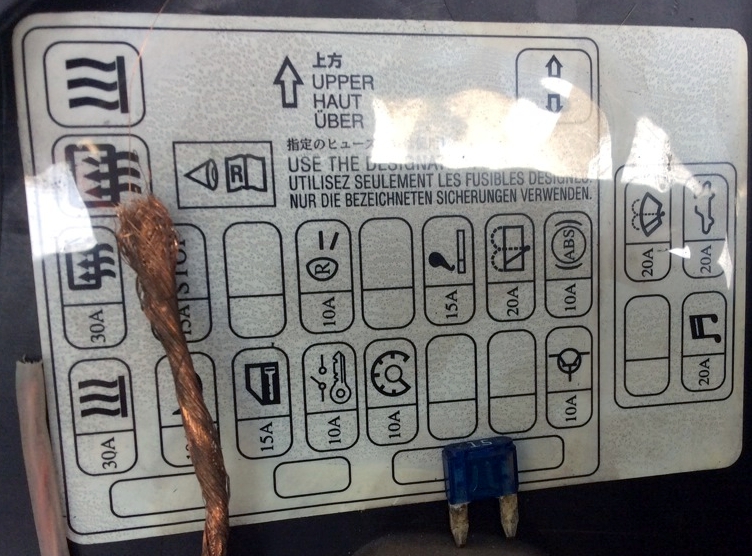

Иллюстрация схемы на крышке блока предохранителей

Расшифровка схемы блока в салоне Mitsubishi Eclipse

Расшифровка предохранителей

1	30А Обогреватель заднего стекла и обогреватели боковых зеркал
2	30А Электродвигатель вен­тилятора отопителя
3	15А Стоп сигналы
4	15А Блок управления SRS; Реле-прерыватель ука­зателей поворота и ава­рийной сигнализации
5	10А Блоки управления (АКПП,, ETACS, двига­телем (4G93)); комбинация приборов; фонари заднего хода; навигаци­онная система; генера­торы импульсов (АКПП)
6	10А Аудио­система; Магни­тола; CD-чейнджер; Дисплей системы MMCS; Система управления боковыми зеркалами заднего вида; Часы; Усилитель аудиосисте­мы.
7	15А Прикуриватель
8	20А Очиститель и омыватель ветрового стекла; Очиститель и омыватель заднего стекла; Блок управления сис­темой ETACS.
9	10А Блок управления электро­приводом люка; Реле эл. маг. клапанов ASC4; ABS
10	10А Сигнал
11	15А Центральный замок, лючок бака
12	10А Зажигание
13	10А Блоки управления (ETACS; SRS); Датчик скорости автомобиля; Реостат; Комбинация приборов
14	10А Звуковой сигнал
15	10А Блок управления SWS
16	10А Реле электродвигателя вентилятора отопителя; Блоки управления (компрессором конди­ционера, кондиционе­ром); Подогреватель щеток очистителя вет­рового стекла; Обогре­ватель заднего стекла; Система кондициони­рования с ручным управлением (серво­привод и выключатель).
17	30А Запасной
18	10А Запасной
19	15А Запасной
20	20А Запасной

Предохранитель прикуривателя в Mitsubishi Eclipse 3 поколения — это номер 7 номиналом 15А, отвечающий за питание розетки.

Функции реле в блоке салона

• R1 — Реле электропривода вентилятора отопителя
• R2 — Реле обогрева заднего стекла
• R3 — Реле прерыватель указателей поворотов и аварийной сигнализации

Сбоку от основного блока могут быть дополнительные предохранители: 20А для очистителя ветрового стекла, 10А для обогревателей боковых зеркал, 20А для блока управления люком, 20А для аудиосистемы в Mitsubishi Eclipse.

Вариант 2

Монтируется в нижней секции приборной панели на стороне водителя для Mitsubishi Eclipse 4 поколения.

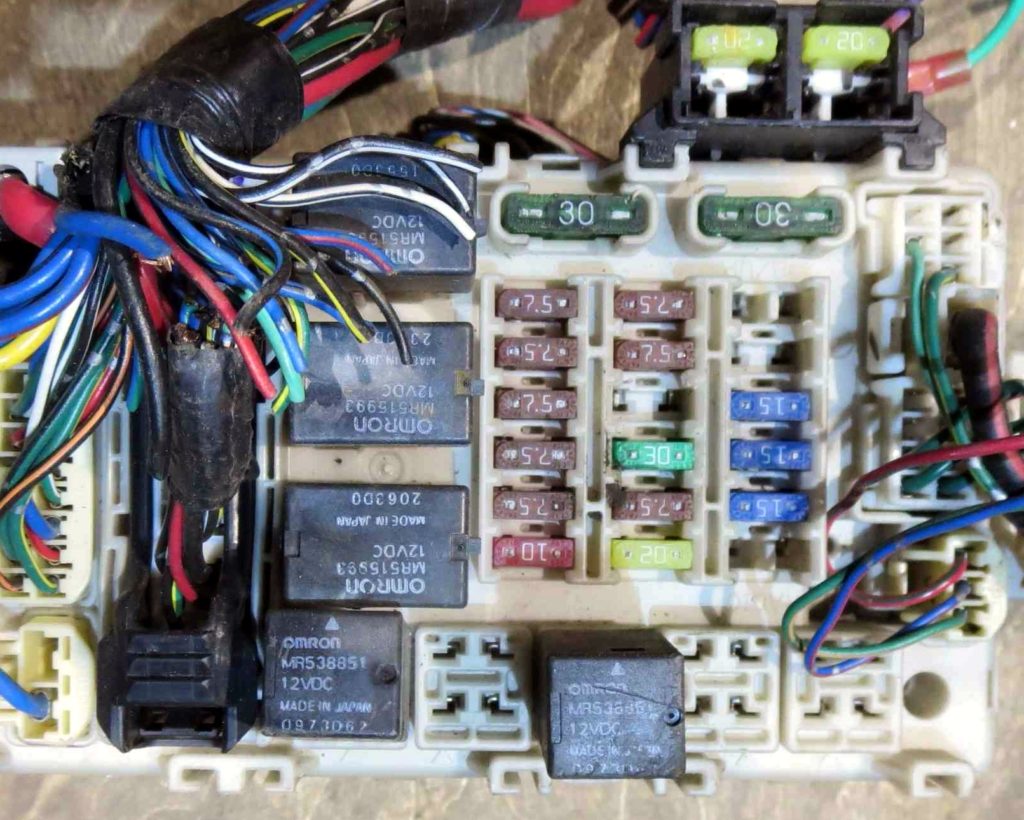

Фотография блока

Схема расположения

Расшифровка

1	10A Система зажигания
2	7,5А Комбинация (панель) приборов
3	7,5A Фонари заднего хода, Реле управления автоматической коробкой передач
4	7,5А Система поддержания скорости (круиз контроль)
5	7,5A Реле
6	7.5A Наружные зеркала
7	30A Очистители и омыватели, Электронный блок управления освещением
8	7,5A Электронный блок управления двигателем и автоматической коробкой передач (для автомобилей с АКПП), электронный блок системы управления двигателем, реле топливного насоса
9	15A Прикуриватель или розетки питания
10	Резерв
11	7,5A Электропривод зеркал
12	7,5A Контроль двигателя
13	10A Аудиосистема, Радио
14	15A Очиститель /омыватель заднего стекла
15	15A Центральный замок
16	15A Прикуриватель или розетки питания
17	Резерв
18	10A Лампы освещения салона
19	30A Электродвигатель вентилятора отопителя
20	30A Обогреватель заднего стекла
21	20A Электродвигатель привода люка
22	20A Подогреватель сидений
23	20A Привод зерка
24	15А Люк на крыше

В Mitsubishi Eclipse 4 поколения предохранитель прикуривателя — это номер 9 или 16 на 15А. Дополнительно проверьте блок под капотом для полного соответствия.

Расшифровка реле в салонном блоке

1. Реле топливного насоса (1)
2. Реле подогрева передних сидений
3. Реле топливного насоса (2)
4. Реле розетки для подключения дополнительного оборудования
5. Реле задних противотуманных фонарей
6. Реле электро стекло подъемников
7. Реле электродвигателя вентилятора отопителя
8. Реле обогревателя заднего стекла

Блоки предохранителей и реле под капотом

Вариант 1

Основной блок

Фиксируется в левой зоне моторного компартмента около аккумуляторной батареи для Mitsubishi Eclipse 3 поколения.

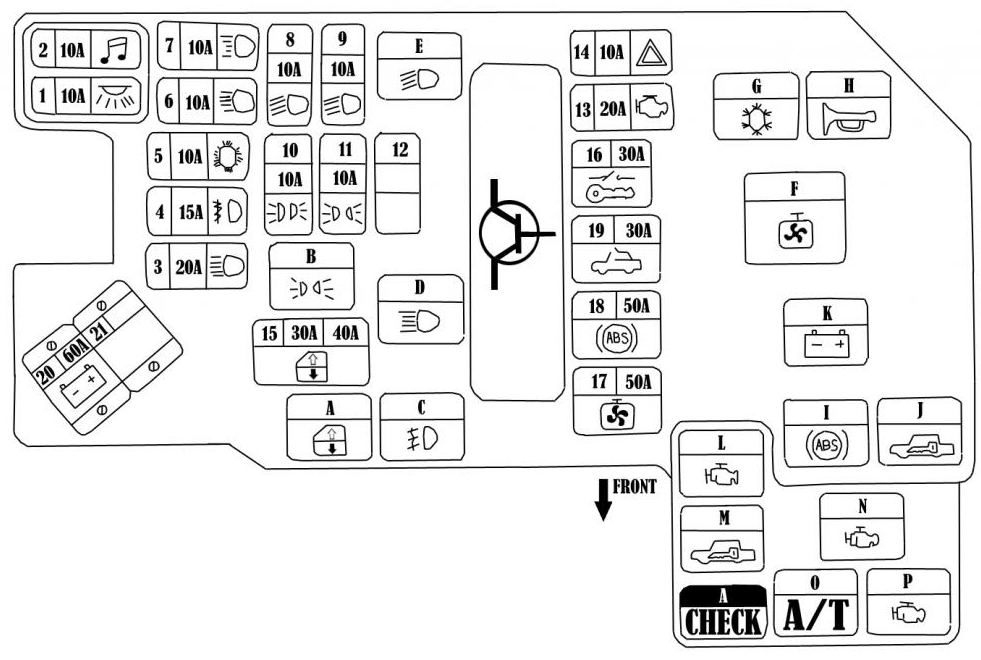

Схема с маркировкой для подкапотного блока

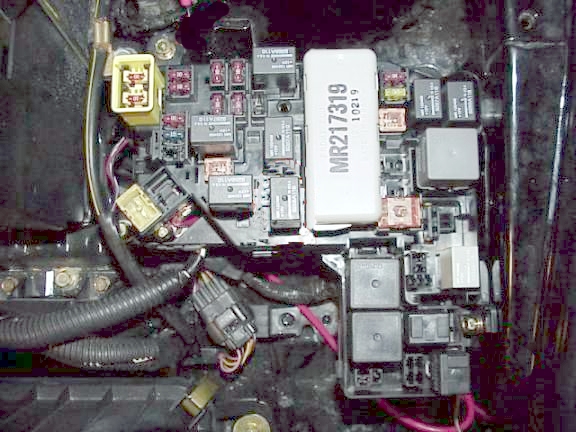

Дополнительные блоки

Вариант 2

Основной блок

Аналогично размещён в левой части подкапотного пространства для Mitsubishi Eclipse 4 поколения, включая главный блок реле и предохранителей плюс вспомогательный модуль.

Иллюстрация схемы на крышке подкапотного блока

Схема подкапотного блока предохранителей

Назначение предохранителей в подкапотном блоке

1	60A Блок предохранителей/ реле приборной панели 80А Батарея / Резерв
2	50A Электродвигатель вентилятора системы охлаждения
3	30A Система ABS
4	40A Цепи замка зажигания
5	40A Электропривод стеклоподъемников
6	15A Противотуманные фары
7	15A/20A Источник переменного тока, питание дополнительных розеток питания
8	10A Звуковой сигнал
9	20A Система управления двигателем
10	10A Электромагнитная муфта компрессора кондиционера
11	15A Стоп-сигналы
12	15A Обогреватель лобового стекла, сигнал
13	7,5А Генератор
14	10A Аварийная сигнализация
15	20A Электронный блок управления КПП
16	10A Дальний свет правой фары
17	10A Дальний свет левой фары
18	10A Ближний свет правой фары
19	10A Ближний свет левой фары
20	7,5A Задний фонарь (правый)
21	7,5A Задний фонарь (левый)
22	15A Освещение салона
23	10A Аудиосистема
24	15A Топливный насос
25	30А Очиститель / омыватель

Обозначение реле под капотом

• Реле разъема питания дополнительного оборудования
• Реле звукового сигнала или сигнализации
• Реле очистителя
• Реле звукового сигнала или сигнализации
• Реле противотуманных фар
• Реле вентилятора охлаждения

Дополнительный блок

Схема дополнительного блока реле

Описание реле

1. Реле электромагнитной муфты компрессора кондиционера
2. Реле системы управления двигателем
3. Реле электронного блока управления КПП
4. Реле зажигания
5. Реле блока управления дроссельной заслонкой
6. Резерв
7. Резерв



Подчеркнём, что представленные данные общие для Mitsubishi Eclipse; в вашем автомобиле возможны расхождения. Всегда сверяйтесь с заводскими схемами предохранителей и реле для точной диагностики и ремонта.
