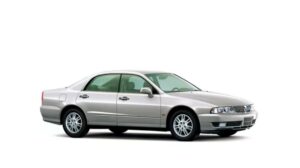

Автомобиль Mitsubishi Diamante производился в период с 1989 по 1999 год, а также в 2001–2005 годах в двух поколениях и экспортировался по всему миру. Модель подверглась одному рестайлингу. В этой статье мы подробно разберем расположение блоков предохранителей Mitsubishi Diamante, включая схемы и назначения, которые также актуальны для Mitsubishi Sigma. Особое внимание уделим предохранителю прикуривателя, а также реле и другим компонентам электрики.
Всегда проверяйте функции предохранителей и реле по схемам на крышке защитного бокса для точного соответствия вашей модели.
Блок предохранителей в салоне
Этот блок размещен в пассажирском отсеке под приборной панелью слева от водителя в автомобилях с левым рулем.
Для версий с правым рулем блок располагается справа.
Вариант 1

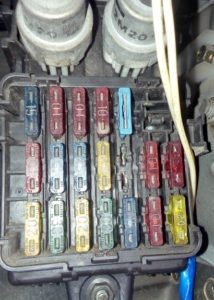

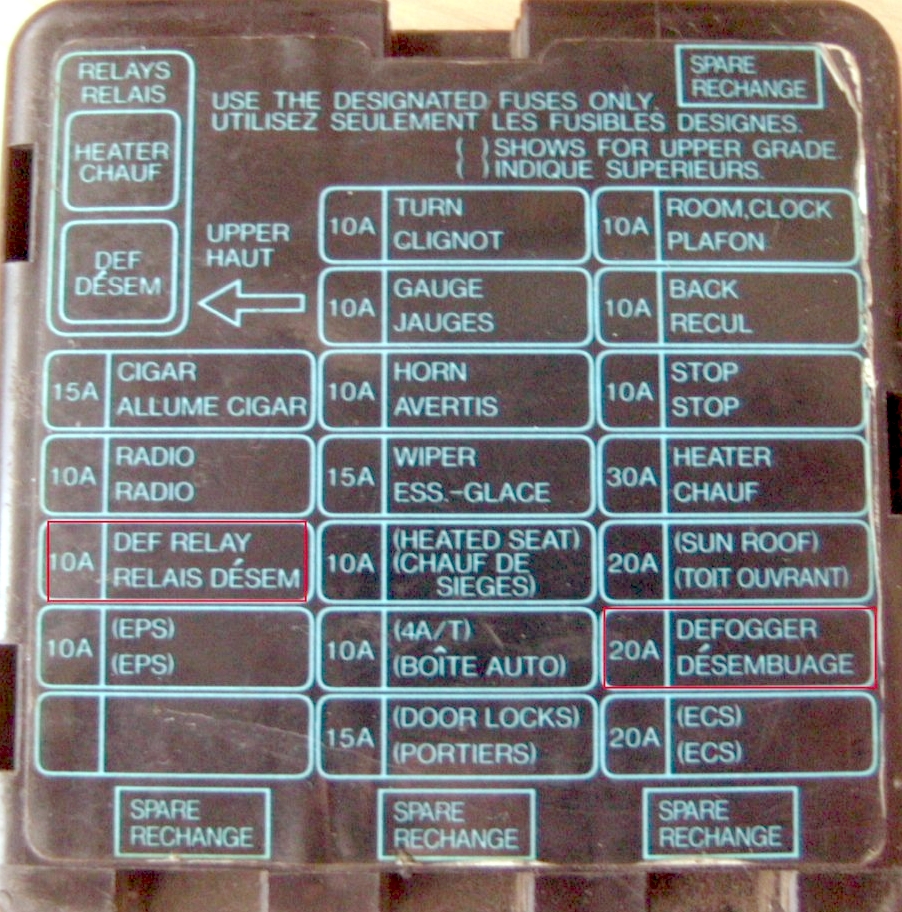

Пример фото блока
Схема расположения на крышке бокса
Детальная схема предохранителей
Расшифровка предохранителей
| 1 | 15А Прикуриватель |
| 2 | 10А Радиоприемник |
| 3 | 10А Реле отопителя |
| 4 | 10А EPS |
| 5 | 10А Ремень |
| 6 | 10А Указатели поворотов |
| 7 | 10А Панель приборов |
| 8 | 10А Сигнал |
| 9 | 10А Стеклоочистители |
| 10 | 10А 4 АТ |
| 11 | 15А Дверные активаторы |
| 12 | 10А Внутреннее освещение, часы |
| 13 | 10А Огни заднего хода |
| 14 | 15А Стоп-сигналы |
| 15 | 30А Отопитель |
| 16 | 20А Верхний люк |
| 17 | 20А ECS |
| 18 | Запасной |
Предохранитель прикуривателя в этом варианте — номер 1 на 15А, ключевой для электрики Mitsubishi Diamante.
Вариант 2

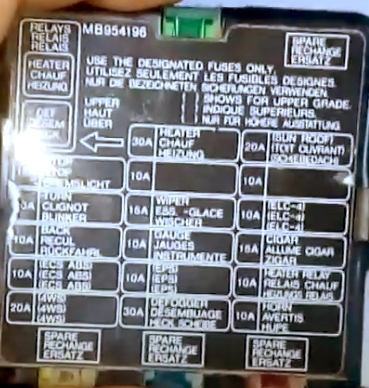

Схема на крышке предохранительного бокса
Схема расположения
Назначения предохранителей
| 1 15А | Стоп-сигналы |
| 2 10А | Указатели поворотов |
| 3 10А | Огни заднего хода |
| 4 30А | Отопитель EPS |
| 5 15А | Стеклоочистители |
| 6 10А | Панель приборов |
| 7 30А | Обогрев заднего стекла |
| 8 20А | Верхний люк |
| 9 10А | 4 АТ |
| 10 15А | Прикуриватель |
| 11 10А | Реле отопителя |
| 12 10А | Сигнал |
| 13 — | Запасной |
В этом варианте предохранитель прикуривателя — номер 10 мощностью 15А, важный элемент для аксессуаров в Mitsubishi Diamante.
В обоих вариантах над блоком предохранителей размещены реле для отопителя и обогревателя заднего стекла, обеспечивающие работу климат-контроля.
Вариант 3

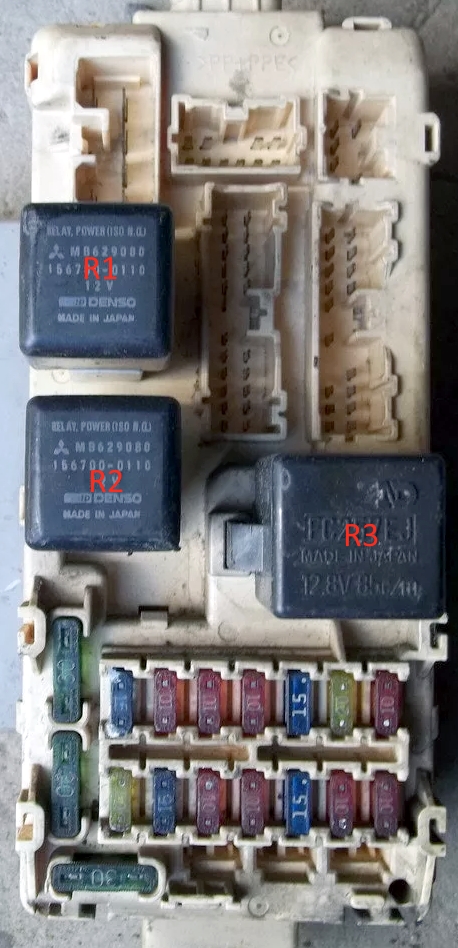

Пример фото блока
Схема на крышке
Схема
Функции предохранителей
| 1 | Резерв |
| 2 | Механизм для открывания крышки багажника 15А |
| 3 | Выключатель зажигания 10А |
| 4 | Измерительные приборы 10А |
| 5 | Безбликовое зеркало 10А |
| 6 | SWS 10А |
| 7 | Стеклообогреватель, реле отопителя 10А |
| 8 | Стоп-сигналы 15А |
| 9 | Фонари сигнала поворота (SRS) 10А |
| 10 | Фонари заднего хода 10А |
| 11 | Радио 10А |
| 12 | Прикуриватель 15А |
| 13 | Стеклоочиститель / Стеклоомыватель 20А |
| 14 | Люк 10А |
| 15 | Отопитель 30А |
| 16 | Стеклообогреватель 30А |
| 17 | Запасной предохранитель 30А |
| 18 | Запасной предохранитель 10А |
| 19 | Запасной предохранитель 15А |
| 20 | Запасной предохранитель 20А |
Для прикуривателя в варианте 3 предусмотрен предохранитель №12 на 15А, обеспечивающий безопасность электрической системы.
Расположение реле
- R1 — Реле отопителя
- R2 — Реле обогревателя заднего стекла
- R3 — Реле указателей поворотов и аварийной сигнализации
Блок предохранителей под капотом
Главный блок электрики под капотом установлен рядом с аккумуляторной батареей на левой стороне моторного отсека в моделях Mitsubishi Diamante.

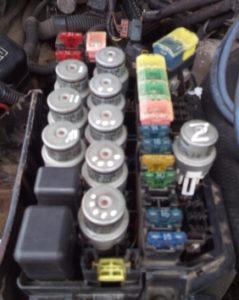

Вариант 1

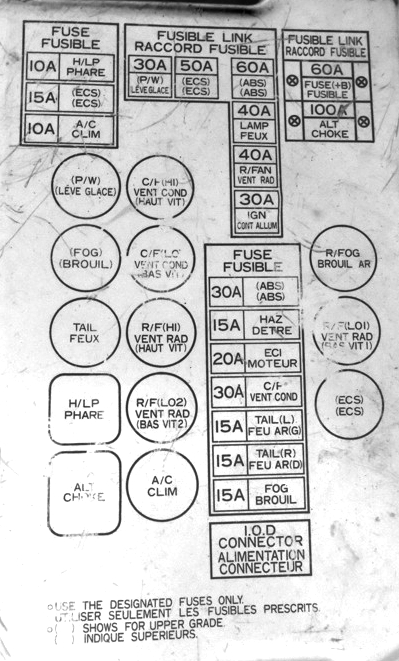

Схема с обозначениями
Вариант 2

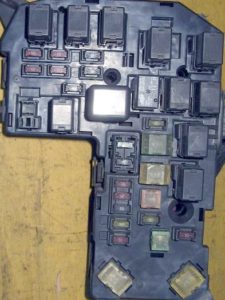

Пример фото блока

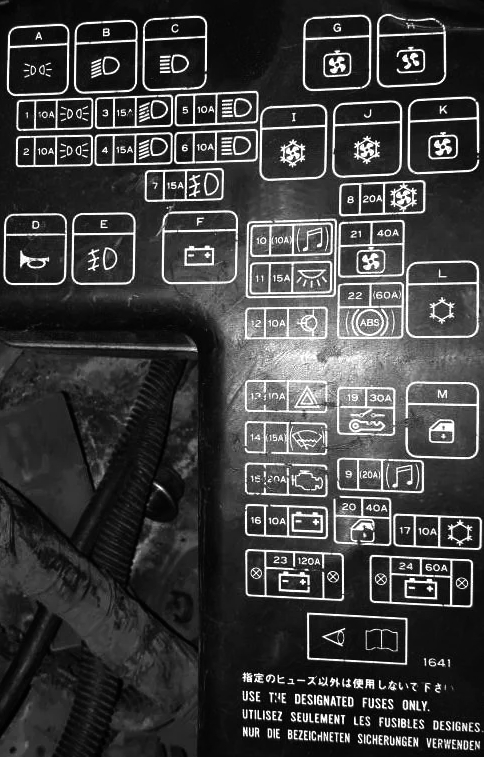

Схема
Расшифровка схемы
| 1 | Задние фонари (слева) 10А |
| 2 | Задние фонари (справа) 10А |
| 3 | Фары (ближний свет-слева) 15А |
| 4 | Фары (ближний свет-справа) 15А |
| 5 | Фары (дальний свет-слева) 10А |
| 6 | Фары (дальний свет-справа) 10А |
| 7 | Противотуманные фары 15А |
| 8 | Вентилятор конденсатора 20А |
| 9 | Аудиосистема 20А |
| 10 | Аудиосистема 10А |
| 11 | Потолочный фонарь 15А |
| 12 | ECU 10А |
| 13 | Мигающий прерыватель аварийной сигнализации 10А |
| 14 | Резерв |
| 15 | Управление двигателем 20А |
| 16 | Генератор 10А |
| 17 | Компрессор кондиционера 10А |
| 18 | Резерв |
| 19 | Выключатель зажигания 30А |
| 20 | Электростеклоподъемники 40А |
| 21 | Вентилятор радиатора 40А |
| 22 | ABS 60А |
| 23 | Главный предохранитель 120А |
| 24 | Предохранитель (+В) 60А |
Если у вас есть дополнения по схемам предохранителей Mitsubishi Diamante или Mitsubishi Sigma, поделитесь в комментариях.
