Предохранители и реле Mitsubishi Colt 5

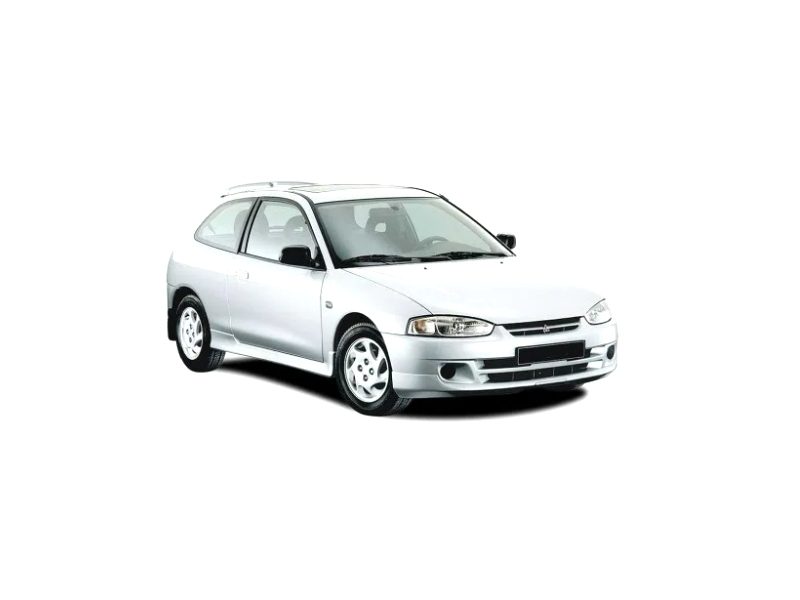

Mitsubishi Colt 5-го поколения выпускался в период с 1994 по 2002 год, включая модели 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001 и 2002 годов. В этой статье представлено подробное руководство по предохранителям и реле Mitsubishi Colt 5-го поколения, включая схемы блоков предохранителей, их расположение в автомобиле Mitsubishi Colt, а также акцент на предохранитель прикуривателя и других ключевых элементах электрической системы.

Не то поколение? Ознакомьтесь с руководством по предохранителям Mitsubishi Colt 6-го поколения.

Блоки предохранителей и реле в салоне Mitsubishi Colt 5

Расположение блока предохранителей в салоне

Блок предохранителей салона Mitsubishi Colt 5-го поколения находится под приборной панелью с левой стороны для автомобилей с левым рулем. Это стандартное место для доступа к электрическим цепям интерьера.

Фото — пример расположения блока предохранителей в салоне Mitsubishi Colt

Схема расположения на крышке блока предохранителей салона

Детальная схема блока предохранителей в салоне

Расшифровка и назначение предохранителей в салоне Mitsubishi Colt 5

Предохранитель прикуривателя в Mitsubishi Colt 5 — это номер 2 с номиналом 15А, отвечающий за питание розетки.

Расположение реле в салоне

1. Реле отопителя
2. Реле обогревателя заднего стекла
3. Реле аварийной сигнализации и указателей поворотов

Блок реле в салоне Mitsubishi Colt

Блок реле может быть интегрирован с блоком предохранителей или установлен отдельно, включая следующие компоненты для электрической системы Mitsubishi Colt 5-го поколения:

• Реле электропривода стеклоподъемников
• Реле обогревателя заднего стекла
• Блок управления центральной блокировкой замков дверей
• Реле противотуманных фар

Блоки предохранителей и реле под капотом Mitsubishi Colt 5

Основной блок под капотом

Основной блок предохранителей и реле расположен слева от аккумулятора в моторном отсеке Mitsubishi Colt 5-го поколения, обеспечивая защиту ключевых систем двигателя и освещения.

Схема расположения на крышке основного блока под капотом

Схема с крышки блока под капотом Mitsubishi Colt

Описание и назначение предохранителей под капотом

Назначение реле в основном блоке под капотом

• А — Реле системы управления двигателем
• B — Реле стартера
• С — Реле вентилятора
• D — Реле фар
• E — Реле габаритов
• F — Реле сигнала
• G — Реле противотуманных фар

Дополнительный блок под капотом

В дополнительном блоке под капотом Mitsubishi Colt 5 размещаются предохранители и реле, отвечающие за работу системы кондиционирования воздуха, обогрева и других вспомогательных функций.

Если у вас есть дополнительная информация по предохранителям Mitsubishi Colt 5, поделитесь в комментариях для обогащения статьи.
