Предохранители и реле Mitsubishi Colt

Mitsubishi Colt выпускался с 1962 по 2013 год в шести поколениях. В этой статье представлено подробное руководство по предохранителям и реле Mitsubishi Colt для моделей 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 годов выпуска, с схемами блоков предохранителей, их расположением и акцентом на предохранитель прикуривателя, замену предохранителей, диагностику электрической системы.

Функции предохранителей и реле в блоках могут различаться в зависимости от модификации автомобиля. Если возникнут трудности, рекомендуется проконсультироваться с дилером Mitsubishi.

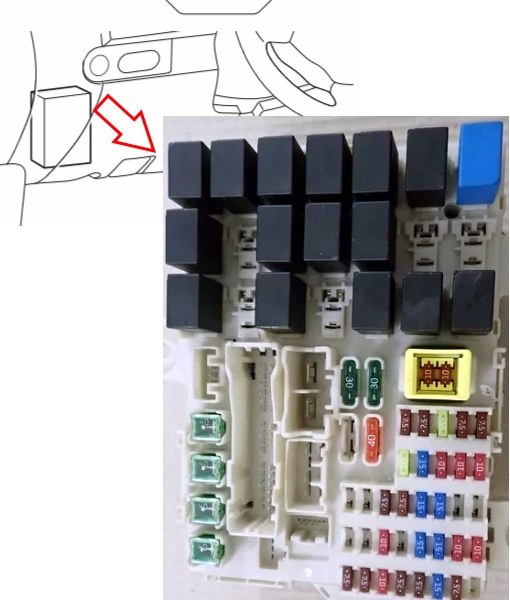

Блок в салоне

Монтируется слева от рулевого колеса, в нижней секции приборной панели.

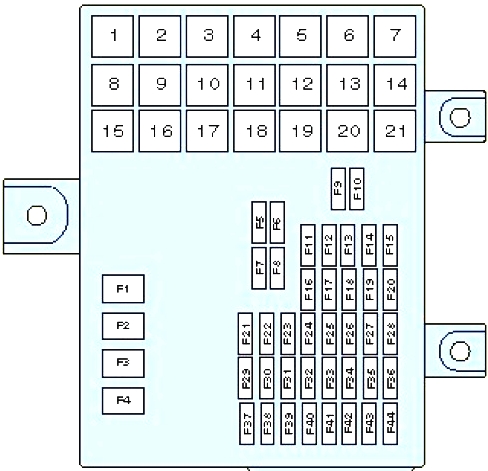

Схема

Описание предохранителей

1	40А Система зажигания
2	40А Электростеклоподъемники
3	40А Вентилятор охлаждения двигателя
4	40А АКПП
5	30А Обогрев заднего стекла
6	30А Обогрев передних сидений
7	30А Электрика дизельного мотора
8	40А Система отопления
9	10А Аудиосистема
10	10А Освещение багажника и салона
11	7,5А Обогрев боковых зеркал
12	7,5А ЭБУ
13	20А Стеклоочиститель лобового стекла
14	7,5А Габаритный огонь сзади (правый)
15	7,5А Габаритный огонь сзади (левый)
16	20А Электрика силового агрегата
17	15А Бензонасос
18	10А Гудок
19	10А Противотуманная фара (левая)
20	10А Противотуманная фара (правая)
21	7,5А Электроника мотора
22	15А Электрика дизеля
23	7,5А Дополнительные электроприводы
24	7,5А Задний противотуманный свет
25	15А Прикуриватель
26	15А Стеклоочиститель заднего стекла
27	20А Люк в крыше
28	15А Вспомогательная розетка
29	Резерв
30	Резерв
31	10А Аварийная сигнализация
32	Резерв
33	15А Центральный замок
34	15А Передние противотуманки
35	10А Ближний свет (левая фара)
36	10А Ближний свет (правая фара)
37	7,5А Кормовые огни
38	7,5А Контрольный блок двигателя
39	10А Катушка зажигания
40	7,5А Панель приборов
41	7,5А Реле
42	15А Тормозные сигналы
43	7,5А Кондиционер воздуха
44	Резерв
