Компактный внедорожник Mitsubishi ASX выпускался в 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020 и 2021 годах. За этот период автомобиль подвергся нескольким модернизациям. В этой публикации мы подробно разберём предохранители и реле Mitsubishi ASX, включая схемы блоков, их расположение и замену. Особое внимание уделим предохранителю прикуривателя и розеток.
Возможно, функции элементов в блоках предохранителей и реле Mitsubishi ASX могут отличаться на вашем автомобиле. Рекомендуем проверять описание с руководством по эксплуатации, схемами на крышке блока или обращаться к дилеру за консультацией.
Расположение блока в пассажирском отсеке
Блок предохранителей и реле в салоне Mitsubishi ASX находится под приборной панелью со стороны водителя. Чтобы получить доступ, снимите пластиковую крышку.

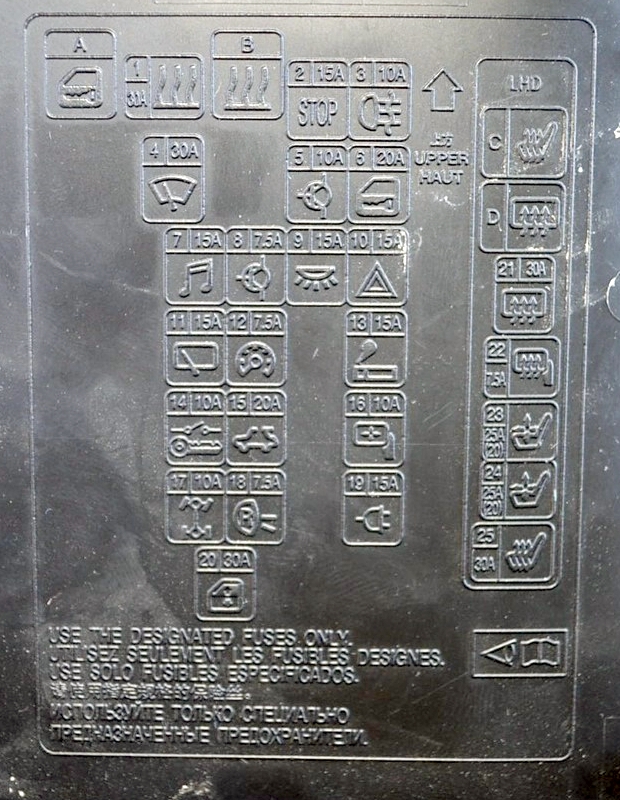

Пример схемы с крышки блока предохранителей Mitsubishi ASX

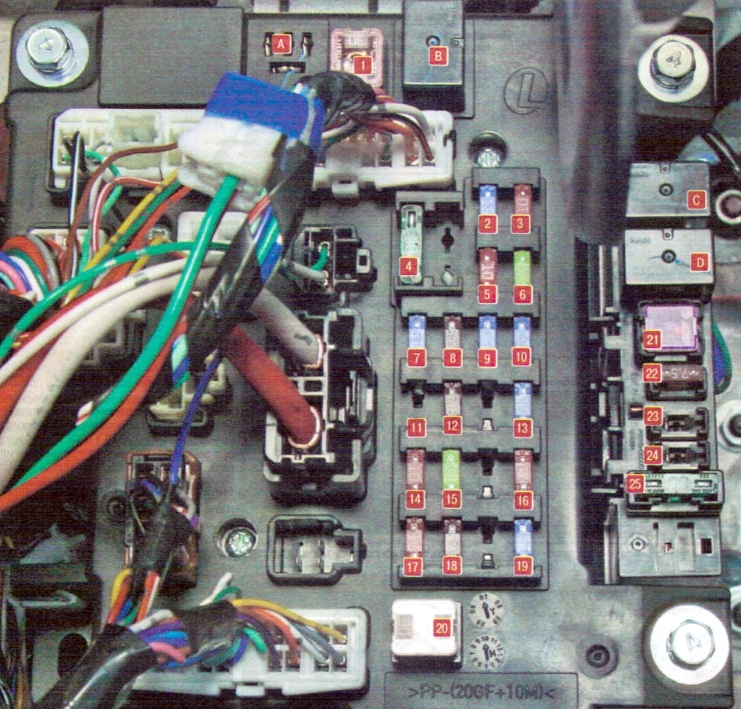

Фото — схема блока в салоне ASX
Расшифровка предохранителей салонного блока Mitsubishi ASX
| 1 | 30А Вентилятор системы отопления |
| 2 | 15А Сигналы торможения (стоп-сигналы) |
| 3 | 10А Задний противотуманный свет |
| 4 | 30А Стеклоочиститель лобового стекла |
| 5 | 10А Системы дополнительного оснащения |
| 6 | 20А Центральный замок дверей |
| 7 | 15А Магнитола и аудиосистема |
| 8 | 7,5А Реле контрольного модуля |
| 9 | 15А Внутреннее освещение (подсветка салона) |
| 10 | 15А Аварийные огни |
| 11 | 15А Очиститель заднего стекла |
| 12 | 7,5А Приборная панель |
| 13 | 15А Прикуриватель Mitsubishi ASX |
| 14 | 10А Зажигание |
| 15 | 20А Люк в крыше |
| 16 | 10А Электрорегулировка зеркал |
| 17 | 10А Полный привод |
| 18 | 7,5А Фонари заднего хода |
| 19 | 15А 12В розетка в салоне |
| 20 | 30А Электростеклоподъёмники |
| 21 | 30А Дефростер заднего стекла |
| 22 | 7,5А Подогрев зеркал |
| 23 | 15А Инвертор питания |
| 24 | 20/25А Регулировка сидений |
| 25 | 30А Подогрев передних сидений |
Предохранитель прикуривателя в Mitsubishi ASX — это элемент №13 на 15А, а для 12В розеток дополнительного питания — №19 на 15А. Полезно знать для самостоятельной замены предохранителей ASX.
Расшифровка реле в салонном блоке
- А — Реле дверных замков
- B — Реле обогрева
- С — Реле подогрева сидений
- D — Реле мотора вентилятора
Блок в моторном отсеке
Главный блок предохранителей и реле под капотом Mitsubishi ASX расположен слева, около аккумулятора в подкапотном пространстве.

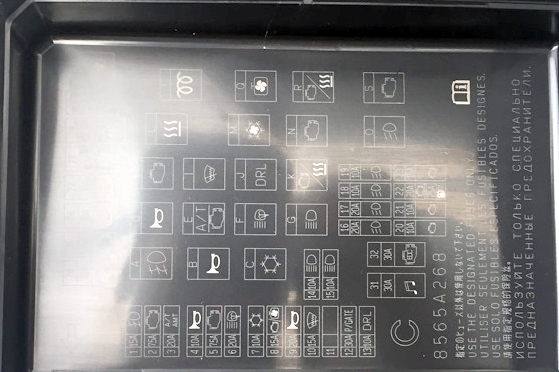

Схема расположения с крышки блока под капотом

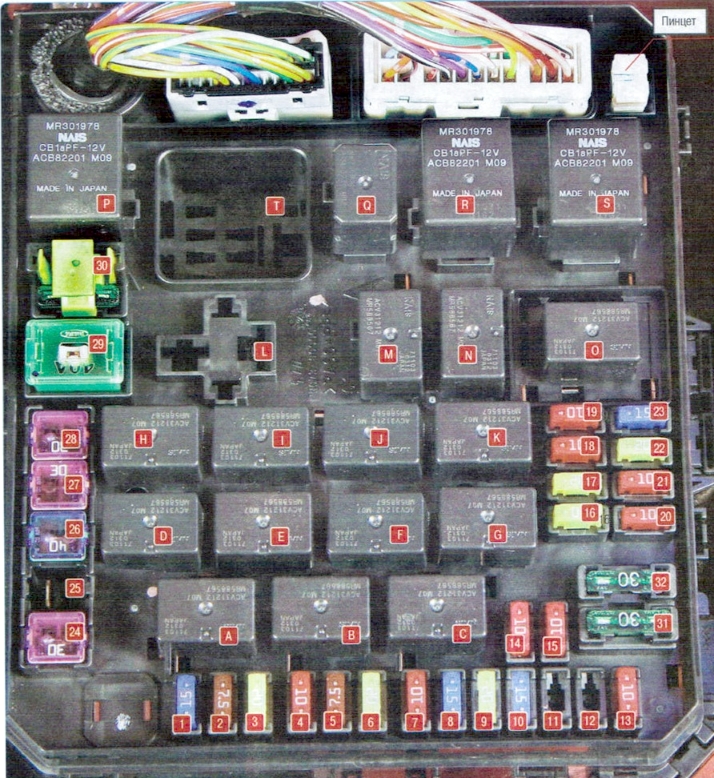

Детальная схема блока предохранителей под капотом ASX
Назначение предохранителей подкапотного блока Mitsubishi ASX
| 1 | 15А Противотуманки |
| 2 | 7,5А Электроника двигателя |
| 3 | 20А АКПП |
| 4 | 10А Клааксон |
| 5 | 7,5А Генератор |
| 6 | 20А Омыватель фар |
| 7 | 10А Кондиционер |
| 8 | 15А Дроссель / вентилятор АКПП SST |
| 9 | 20А Сирена сигнализации |
| 10 | 15А Подогрев щёток |
| 11 | Резерв |
| 12 | 30А Электропривод багажника |
| 13 | 10А Дневные ходовые огни |
| 14 | 10А Дальний свет левая фара |
| 15 | 10А Дальний свет правая фара |
| 16 | 20А Ближний свет левая HID |
| 17 | 20А Ближний свет правая фара |
| 18 | 10А Ближний свет левая фара |
| 19 | 10А Ближний свет правая фара |
| 20 | 10А Электрика мотора |
| 21 | 10А Катушки зажигания |
| 22 | 20А Электрика двигателя / 25А Подогрев топлива |
| 23 | 15А Бензонасос |
| 24 | 30А Стартер |
| 25 | Резерв |
| 26 | 40А ABS |
| 27 | 30А ABS |
| 28 | 30А Вентилятор конденсора |
| 29 | 40А Вентилятор охлаждения |
| 30 | 30А ETACS |
| 31 | 30А Аудиоусилитель |
Обозначения реле под капотом
- A — Реле ПТФ
- B — Реле гудка
- C — Муфта кондиционера
- D — Доп. оборудование
- E — Реле АКПП
- F — Доп. оборудование
- G — Реле дальнего света
- H — Реле дросселя
- I — Доп. оборудование
- J — Дневные огни
- K — Насос топлива
- L — Доп. оборудование
- M — Вентилятор А/С
- N — Стартер
- O — Ближний свет
- P — Вентилятор двигателя
- R — Доп. оборудование
- S — Главное реле ECU
- T — Доп. оборудование
- Q — Вентилятор конденсора

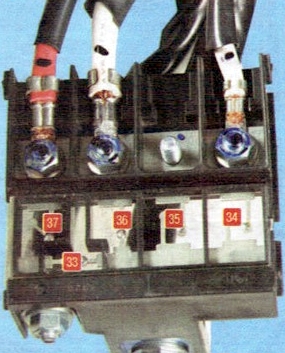

Дополнительный блок мощных предохранителей установлен на положительном клеммнике аккумулятора Mitsubishi ASX.
Это полное руководство по предохранителям и реле Mitsubishi ASX. Если у вас есть дополнения или вопросы по схемам ASX, оставляйте отзывы в комментариях.
