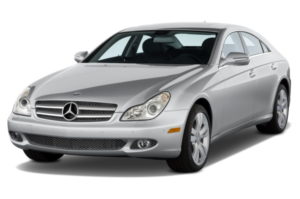

Mercedes-Benz CLS-Class (C219) — это роскошное четырехдверное купе от знаменитого немецкого бренда Mercedes-Benz. Первое поколение модели выпускалось в период с 2004 по 2011 год под индексами CLS 280, CLS 300, CLS 320 CDI, CLS 350, CLS 500, CLS 55 AMG, CLS 63 AMG. В этой статье мы подробно разберем предохранители и реле для Mercedes CLS C219, включая схемы расположения блоков, их позиции на автомобиле, а также акцент на предохранителе прикуривателя. Полезная информация для владельцев, ищущих распиновку предохранителей Mercedes CLS, замену реле и диагностику электрики.
Функции предохранителей и реле могут варьироваться в зависимости от года производства и комплектации электрической системы автомобиля.
Основной блок в моторном отсеке

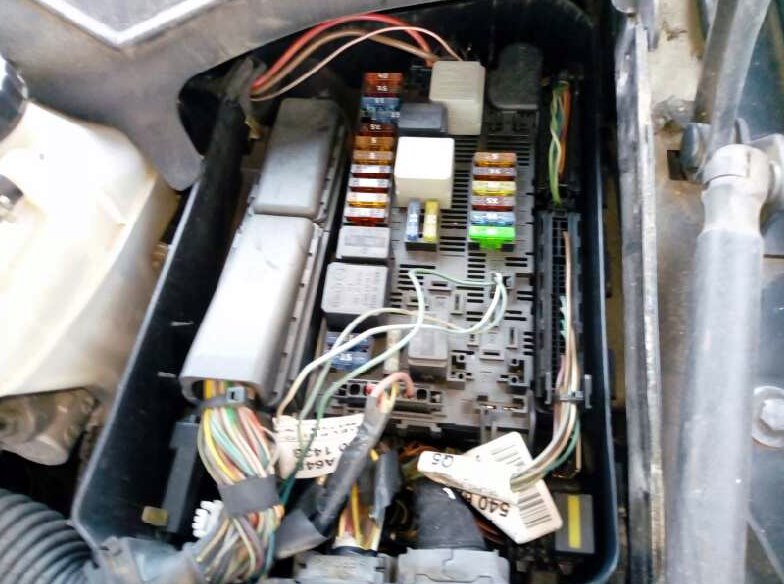

Главный блок предохранителей и реле под капотом размещен слева, около опоры кузова, и прикрыт пластиковой крышкой для защиты.

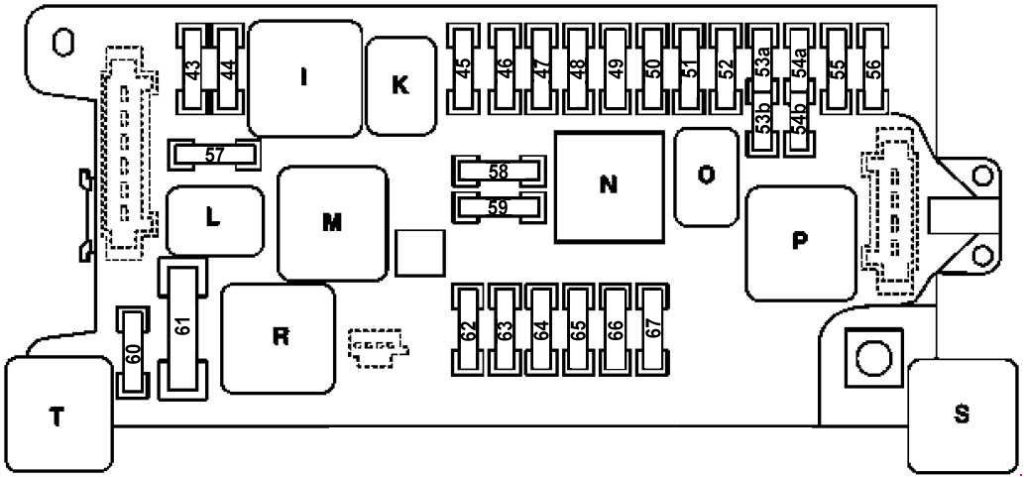

Диаграмма блока
Расшифровка предохранителей
| 43 | 15A Блок управления ME (двигатели 113, 156, 272, 273) |
| Блок управления системы CDI (двигатели 642) | |
| Блок управления SAM с задним блоком реле и предохранителей | |
| Реле топливного насоса (113.990 (CLS 55 AMG)) | |
| Реле продувки катализатора (113.990 (CLS 55 AMG)) | |
| 44 | 15A Блок управления системы CDI (двигатели 642) (с 2006 модельного года) |
| 45 | 7,5A Блок управления AIRmatic с системой ADS |
| 46 | 7,5A Блок управления системы EGS (5-ступенчатая АКП (NAG)) |
| Электрический модуль управления VGS (7-ступенчатая АКП) | |
| 47 | 5A Блок управления систем ESP |
| 48 | 7,5A Блок управления системой пассивной безопасности |
| 49 | 7,5A Блок управления системой пассивной безопасности |
| Датчик распознавания наличия пассажира / детского сиденья на сиденье переднего пассажира (до 2006 модельного года) | |
| Реле подголовников NECK-PRO (2006 модельный год) | |
| Передний левый реверсивный натяжитель ремня безопасности (с 2007 модельного года) | |
| Передний правый реверсивный натяжитель ремня безопасности (с 2007 модельного года) | |
| 50 | 5A Место разъединения цепи электропитания VICS (Япония) |
| 51 | 5A Резерв |
| 52 | 7,5A Поворотный переключатель наружного освещения |
| Комбинация приборов | |
| Подсветка вещевого ящика с микровыключателем | |
| Блок управления системы регулировки угла наклона фар (биксеноновые фары) | |
| 53a | 15A Реле звуковых сигналов (с 2007 модельного года) |
| 53b | 15A Реле звуковых сигналов |
| 54a | 15A Прикуриватель с подсветкой (с 2007 модельного года) |
| Прикуриватель по желанию защищается через клемму 15R: Разделительное реле отключаемых потребителей (до 2006 модельного года) | |
| 54b | 15A Прикуриватель с подсветкой (с 2007 модельного года) |
| Прикуриватель по желанию защищается через клемму 30: Разделительное реле отключаемых потребителей (до 2006 модельного года) | |
| 55 | 7,5A Место разъединения цепи электропитания VICS (Япония) |
| 56 | 40A Мотор стеклоочистителя |
| 57 | 25A Блок управления системы CDI (двигатель 642) |
| Блок управления ME (двигатели 156, 272, 273) | |
| Блок управления SAM с задним блоком реле и предохранителей (двигатели 156, 272, 273, 642) | |
| Переключающий клапан регенерации (до 2006 модельного года) | |
| O2-Левый датчик за катализатором (двигатель 113) | |
| O2-Правый датчик за катализатором (двигатель 113) | |
| Запорный клапан угольного адсорбера (США; до 2006 модельного года) | |
| Запорный клапан фильтра с угольным фильтром (США; до 2006 модельного года) | |
| Всасывающий электровентилятор двигателя и кондиционера с интегрированным регулятором (двигатель 272; до 2006 модельного года) | |
| 58 | 15A Двигатели 113, 156, 272, 273: |
| Катушка зажигания цилиндра 1 | |
| Катушка зажигания цилиндра 2 | |
| Катушка зажигания цилиндра 3 | |
| Катушка зажигания цилиндра 4 | |
| Катушка зажигания цилиндра 5 | |
| Катушка зажигания цилиндра 6 | |
| Катушка зажигания цилиндра 7 | |
| Катушка зажигания цилиндра 8 | |
| Помехоподавляющий конденсатор аудиомодуля (двигатель 113) | |
| Двигатель 642; 2006 модельный год: | |
| Термоанемометрический расходомер массы воздуха левого ряда цилиндров | |
| Термоанемометрический расходомер массы воздуха правого ряда цилиндров | |
| Датчик O2 перед катализатором | |
| 59 | 15A Реле стартера |
| 60 | 10A Вентилятор масляного радиатора (113.990 (CLS 55 AMG), 156.983 (CLS 63 AMG)) |
| 61 | 40A Электрический воздушный насос |
| 62 | 30A Резервное реле |
| 63 | 15A Не используется |
| 64 | 7,5A Поворотный переключатель наружного освещения |
| Комбинация приборов (до 2006 модельного года) | |
| Блок-панель управления KLA (Система автомат. климат-контроля) | |
| 65 | 20A Блок управления EZS |
| Блок управления электроблокировки рулевого управления | |
| 66 | 7,5A Передняя правая блок-фара |
| Передняя левая блок-фара | |
| Модуль коррекции угла наклона фар (биксеноновые фары) | |
| 67 | 10A Выключатель стоп-сигналов |
| Реле | |
| I | Реле клеммы 87, двигатель |
| K | Реле электр. цепи клеммы 87 ходовой части |
| L | Реле стартера |
| М | Резервное реле |
| N | Реле клеммы 15 |
| O | Реле звуковых сигналов |
| P | Реле клеммы 15R |
| R | Реле воздушного насоса (кроме двигателя 113.990 (CLS 55 AMG) и 156.983 (CLS 63 AMG)) |
| Реле вентилятора масляного радиатора (двигатель 113.990 (CLS 55 AMG) и 156.983 (CLS 63 AMG)) | |
| S | Реле AIRMATIC (полуактивная пневмоподвеска) |
Предохранитель переднего прикуривателя — номер 54, остальные розетки в салоне и багажнике защищены через блоки в багажнике.
Предохранители в салоне
Блок на приборной панели

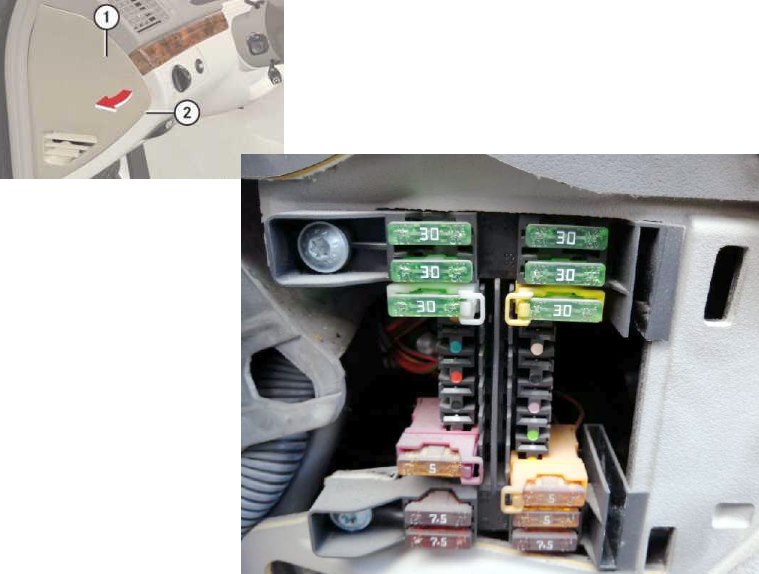

Блок предохранителей в салоне расположен в левой части торца панели приборов, скрыт за крышкой.
Пример фото

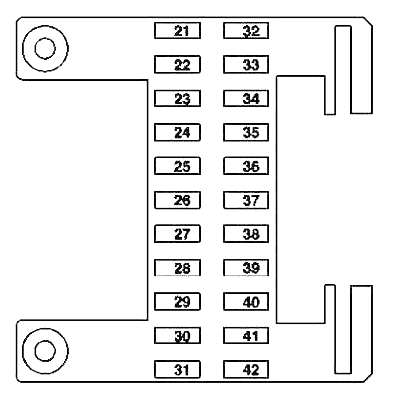

Диаграмма
Расшифровка
| 21 | 30A Блок управления задней правой двери |
| 22 | 30A Блок управления передней правой двери |
| 23 | 30A Блок управления регулировки сиденья с функцией памяти, передний пассажир |
| 24 | 25A Блок управления KEYLESS-GO, задний модуль |
| Блок управления KEYLESS-GO, задняя левая дверь | |
| Блок управления KEYLESS-GO, задняя правая дверь | |
| 25 | 25A Автономный отопитель защищен через концевую кабельную муфту: |
| Отопитель STH | |
| 5A Дополнительная защита через предохранитель переключателя автономного отопителя: | |
| Приемный блок дистанционного радиоуправления автономным отопителем STH | |
| 26 | 7,5A CD-чейнджер |
| 27 | Не используется |
| 28 | 15A Аудиосистема |
| 5A Панель управления аудиомодуля и навигационного блока (Audio 50 APS) | |
| Блок-панель управления с дисплеем системы COMAND | |
| 29 | 7,5A Электронный модуль рулевой колонки |
| Поворотный переключатель наружного освещения | |
| Блок управления EZS | |
| 30 | 7,5A Диагностический разъём |
| 31 | 5A Верхняя блок-панель управления |
| Разделительное реле отключаемых потребителей (до 2007 модельного года) | |
| 32 | 30A Блок управления задней левой двери |
| 33 | 30A Блок управления передней левой двери |
| 34 | 30A Блок управления регулировки водительского сиденья с функцией памяти |
| 35 | 5A Блок управления системы определения массы пассажиров (WSS) |
| 36 | 25A Блок управления подогрева и вентиляции сидений |
| Блок управления SAM, со стороны пассажира (с 2007 модельного года) | |
| 37 | 15A Блок управления AIRmatic с системой ADS |
| 38 | 7,5A Реле подголовников NECK-PRO (с 2006 модельного года) |
| 39 | 5A Блок управления нижней блок-панели управления |
| 40 | 10A Блок управления подогрева и вентиляции сидений |
| 41 | 5A Блок управления центрального интерфейса |
| 42 | 7,5A Блок управления ME |
| Блок управления SAM с модулем реле и предохранителей со стороны водителя |
Блок под приборной панелью
Этот блок с предохранителями установлен в зоне ног пассажира справа. Доступ возможен после снятия пластиковой обшивки и крышки.

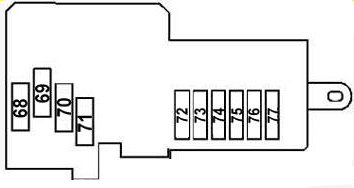

Диаграмма
Расшифровка
| 68 | 200A Дополнительный подогреватель PTC (начиная с 1.6.06) |
| 69 | 150A Не используется |
| 70 | 150A Реле дополнительной аккумуляторной батареи (до 31.5.06) |
| 71 | 150A Всасывающий электровентилятор двигателя и кондиционера с интегрированным регулятором |
| 72 | 50A Гидравлический блок SBC (до 31.5.06) |
| Блок управления ESP (начиная с 1.6.06) | |
| 73 | 40A Гидравлический блок SBC (до 31.5.06) |
| Блок управления ESP (начиная с 1.6.06) | |
| 74 | 40A Реле AIRMATIC |
| 75 | 40A Блок управления SAM, со стороны пассажира |
| 76 | 40A Передний правый реверсивный натяжитель ремня безопасности (PRE-SAFE) (начиная с 1.6.06) |
| 77 | 40A Блок рециркуляции воздуха системы отопления |
Блоки предохранителей в багажном отделении
Блок за боковой обшивкой

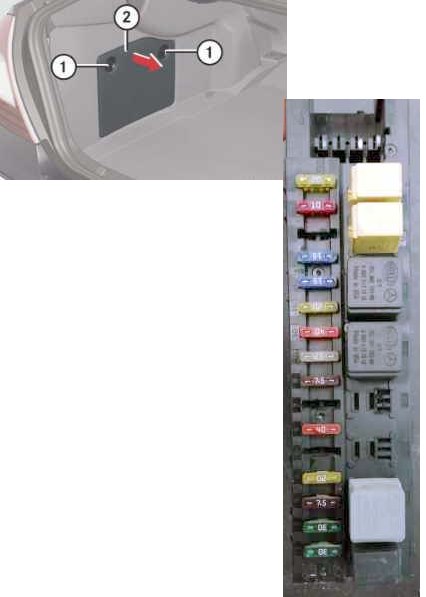

С левой стороны багажника, за панелью обшивки, монтируется блок реле и предохранителей для задней части автомобиля.

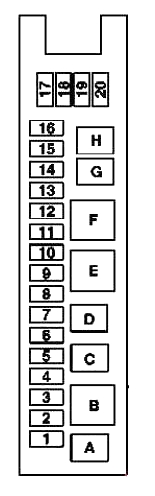

Диаграмма
Описание
| 1 | 30A Выключатель частично электрической регулировки положения сиденья, со стороны переднего пассажира |
| Выключатель частично электрической регулировки положения сиденья, со стороны водителя (с 2007 модельного года) | |
| Блок управления регулировки водительского сиденья с функцией памяти | |
| 2 | 30A Выключатель частично электрической регулировки положения сиденья, со стороны водителя |
| Выключатель частично электрической регулировки положения сиденья, со стороны переднего пассажира (с 2007 модельного года) | |
| Блок управления регулировки сиденья с функцией памяти, передний пассажир | |
| 3 | 7,5A Блок управления RDK (система контроля давления в шинах) |
| Блок управления PTS (парктроник) | |
| ТВ-тюнер | |
| Навигационный процессор | |
| 4 | 20A Топливный насос (кроме двигателя 156.983 (CLS 55 AMG) и 272.985) |
| 7,5A Циркуляционный насос охладителя наддувочного воздуха (113.990 (CLS 55 AMG)) | |
| 5 | Резервное реле 2 |
| 6 | 40A Блок управления аудиоинтерфейса |
| 7 | 15A Реле заднего стеклоочистителя (с 2007 модельного года) |
| 8 | 7,5A Модуль антенных усилителей слева |
| Датчик наклона EDW | |
| Сирена сигнализации | |
| Сирена тревожной сигнализации с дополнительным батарейным элементом (с 2007 модельного года) | |
| 9 | 25A Потолочная блок-панель управления |
| 10 | 40A Обогрев заднего стекла |
| 11 | 20A Не используется |
| 12 | 15A Розетка в багажном отделении (США) |
| 13 | 15A Розетка в салоне |
| 14 | 5A Не используется |
| 15 | 10A Эл. привод центральной блокировки замка крышка топливного бака |
| 16 | 20A Блок управления подогрева и вентиляции сидений |
| 17 | 20A Не используется |
| 18 | 20A Не используется |
| 19 | 20A Пневмонасос мультиконтурного сиденья |
| 20 | 7,5A Реле шторки заднего стекла |
| Реле | |
| A | Реле топливного насоса (кроме двигателя 113.990 (CLS 55 AMG), 156.983 (CLS 63 AMG), 272.985) |
| Реле циркуляционного насоса охладителя наддувочного воздуха (только для двигателя 113.990 (CLS 55 | |
| AMG)) | |
| B | Реле 2, клемма 15R |
| C | Резервное реле 2 |
| D | Резерв |
| E | Реле обогрева заднего стекла |
| F | Реле 1, клемма 15R |
| G | Реле крышки бензобака, переключение полярности 1 |
| H | Реле крышки бензобака, переключение полярности 2 |
Блок рядом с аккумулятором

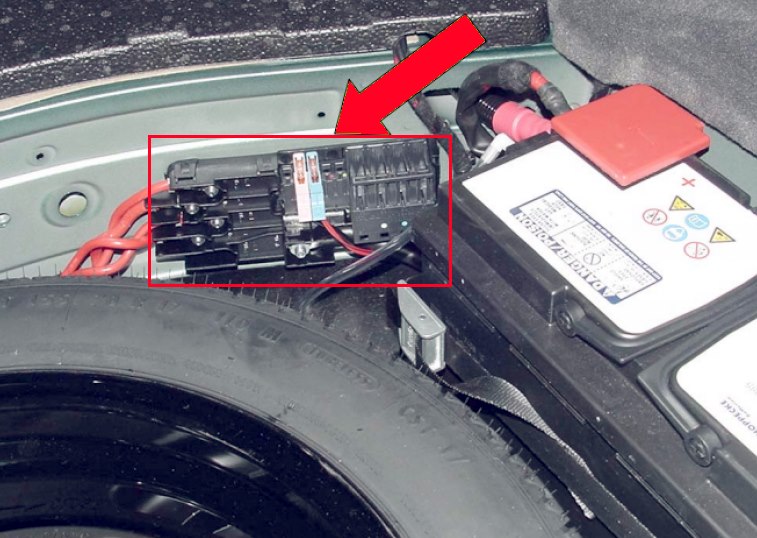

В багажнике, поблизости от основной батареи, размещен дополнительный мощный блок предохранителей для ключевых цепей.
Диаграмма
Расшифровка
| 78 | 200A Блок управления SAM с модулем реле предохранителей со стороны водителя |
| 79 | 200A Блок управления SAM с задним блоком реле и предохранителей |
| 80 | 150A Блока управления SAM с модулем реле предохранителей со стороны водителя |
| 81 | 150A Блок предохранителей салона |
| 82 | 150A CLS 55 AMG, CLS 63 AMG: |
| Предохранитель топливного насоса | |
| Предохранитель продувки катализатора | |
| 82A | 30A Блок управления левого топливного насоса |
| Блок управления правого топливного насоса | |
| 82B | 40A Реле продувки катализатора |
| 83 | 30A Не используется |
| 84 | 5A Блок управления аккумуляторных батарей (до 2007 модельного года) |
| Датчик АКБ (с 2007 модельного года) | |
| 85 | 5A Блок управления UHI (универсальный интерфейс мобильного телефона) |
| Блок управления модуля GPS (Япония) | |
| Блок управления группы микрофонов (Япония) | |
| Блок управления системы голосового управления (SBS) | |
| Компенсатор телефона, данные (США; с 2007 модельного года) | |
| Антенный компенсатор GSM 1800 (США; с 2007 модельного года) | |
| 86 | 5A Блок управления SDAR (до 2007 модельного года) |
| 87 | 30A Пневмонасос для динамической регулировки сиденья |
| 88 | 30A Блок управления HDS (дистанционное открытие/ закрытие крышки багажного отделения) |
| 89 | 40A Не используется |
| 90 | 40A Передний левый реверсивный натяжитель ремня безопасности (PRE-SAFE) (с 2007 модельного года) |
| 91 | 30A Блок управления топливного насоса (двигатель 272.985; с 2007 модельного года) |
