Mercedes-Benz W140 — это представитель S-класса от знаменитого немецкого производителя Mercedes-Benz, который производился в период с 1991 по 1998 год, включая несколько этапов рестайлинга. В этой статье мы подробно разберем систему предохранителей и реле для Mercedes 140, включая схемы расположения блоков предохранителей Mercedes W140, их позиционирование в автомобиле, а также акцент на предохранителе прикуривателя Mercedes S-класса.
Конфигурация блоков предохранителей Mercedes W140 и функции их элементов могут варьироваться в зависимости от конкретного года выпуска и комплектации вашего Mercedes 140. Рекомендуем проверять данные с вашими оригинальными схемами для точности.

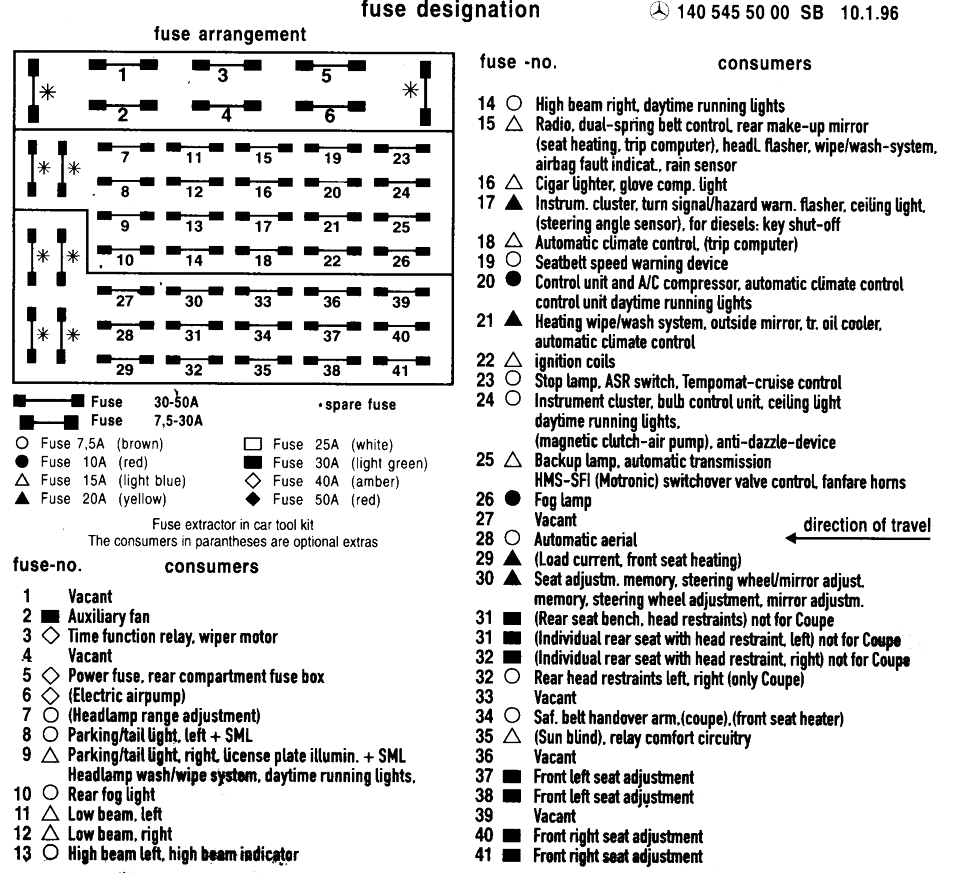

Пример схемы на крышке блока предохранителей
Блоки в моторном отсеке
Основной блок предохранителей и реле
Главный блок предохранителей Mercedes W140 размещен слева от двигателя, у стойки, и защищен пластиковой крышкой для удобства доступа.

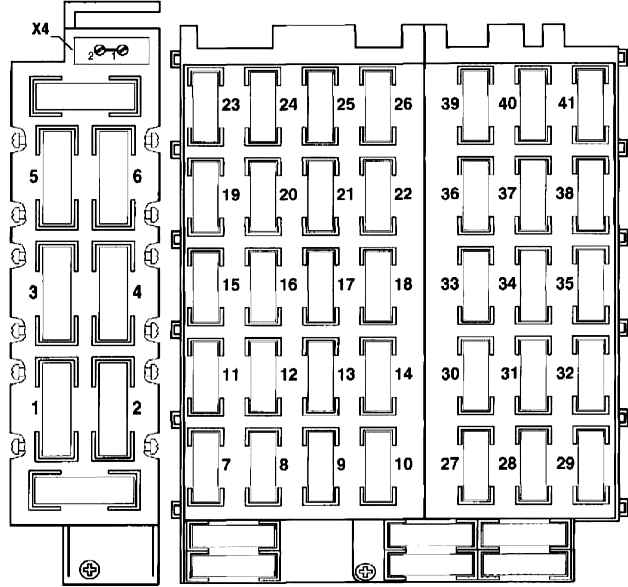

Диаграмма предохранителей блока под капотом
Расшифровка предохранителей
| 1 | Не подключен |
| 2 | 30A Реле вентилятора кондиционера |
| 3 | 30A Мотор стеклоочистителя (до 09/95) |
| 4 | 40A Мотор стеклоочистителя (с 08/95) |
| 5 | 40A Главный предохранитель заднего блока (в багажнике) |
| 6 | 40A Обогрев заднего стекла (кроме купе) — до 1995 г.; с 09/95 — насос AIR, дневные ходовые огни DRL |
| 7 | 10A Омыватель фар (до 1992 г.); с 1993 г. — не подключен |
| 8 | 7,5A Левый парктроник, правый задний габарит, левый габарит |
| 9 | 7,5/15A Правый парктроник, правый задний габарит, подсветка номера, омыватель фар, переключатель света (с 1993), диодный модуль тахометра (с 1996), панель приборов (с 1994), Прикуриватель |
| 10 | 7,5A Задний противотуманный фонарь |
| 11 | 7,5A Левый ближний свет |
| 12 | 7,5A Правый ближний свет |
| 13 | 7,5A Левый дальний свет / индикатор дальнего |
| 14 | 7,5A Правый дальний свет / индикатор дальнего |
| 15 | 15A Индикатор SRS, реле омывателя, комбинированное реле, переключатель дальнего, насос омывателя, кнопка обогрева стекла, датчик дождя (с 09/95), корректор ремней, зеркала |
| 16 | 10A Прикуриватель, подсветка бардачка, реле блокировки стартера (с 1994) |
| 17 | 20A Реле зажигания, радио (до 08/95); с 08/95 — датчик руля, диагностика DLC, OBD II, панель приборов, подсветка зеркал, поворотники, аварийка, салонное освещение |
| 18 | 15A Кондиционер, реле вентилятора |
| 19 | 7,5A DRL, зажигание, реле таймера, базовый модуль, индикатор ремней (с 09/95) |
| 20 | 10A Кнопка кондиционера, компрессор, kickdown, клапан EGR |
| 21 | 20A Омыватель стекла, зеркала с обогревом, охладитель АКПП, блок кондиционера |
| 22 | 7,5A Зажигание (до 08/95): аудио, индикатор ремней, реле, подогрев сидений; с 09/95 — не подключен |
| 23 | 7,5A Инжекторы, панель, термостат, зажигание, предпусковой нагрев, стоп-сигналы, центральный стоп |
| 24 | 7,5A Автозатемнение зеркала, базовый модуль, EGR, панель, мониторинг ламп, салонное освещение, сцепление насоса (603), стопы, DRL, ECM (HFM-SFI) |
| 25 | 15A Реле поворотников / аварийки, реле вентилятора, стартер / задний ход, задний ход, соленоиды АКПП |
| 26 | 10A Противотуманки |
| 27 | Не подключен |
| 28 | 7,5A Автоантенна |
| 29 | 15A Подогрев передних сидений |
| 30 | 20A Память сидений, руль, зеркала, электрорегулировка руля |
| 31 | 30A Задняя скамья, левое заднее сиденье, подголовник |
| 32 | 7,5/30A Правое заднее сиденье, подголовник (купе) |
| 33 | Не подключен |
| 34 | 7,5A Подогрев передних сидений, обогрев стекла, реле (купе), удлинитель ремней |
| 35 | 7,5A/15A Шторка заднего стекла, комфорт-системы |
| 36 | 10A Кнопка кондиционера |
| 37 | 30A Левое переднее сиденье |
| 38 | 30A Левое переднее сиденье |
| 39 | Не подключен |
| 40 | 30A Правое переднее сиденье |
| 41 | 30A Правое переднее сиденье |
Предохранитель №16 отвечает за передний прикуриватель в Mercedes W140. Для заднего прикуривателя смотрите блок в багажнике.

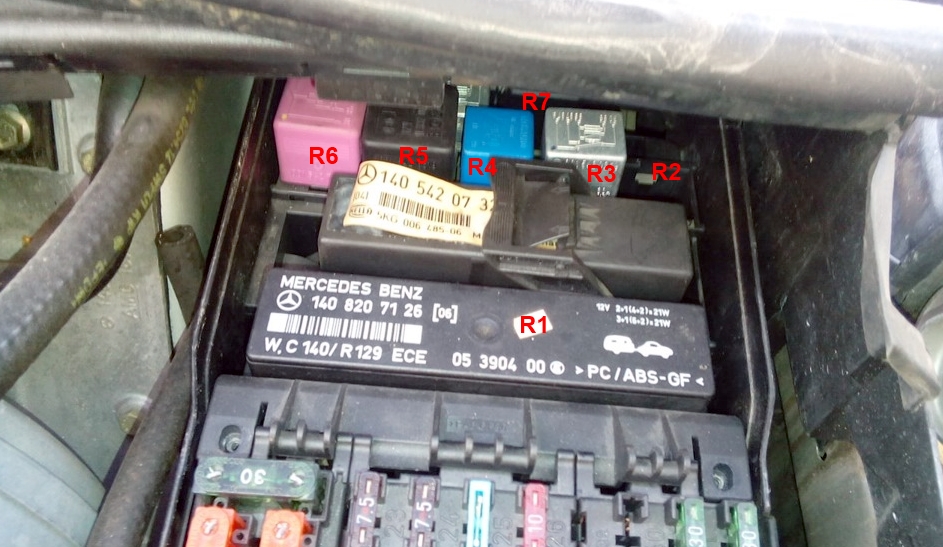

Схема реле под капотом
Расшифровка реле
- R1 — Комбинированное реле (омыватель, обогрев стекла, сигнальные огни и прицеп)
- R2 — Резерв
- R3 — Реле блокировки стартера
- R4 — Реле клаксона
- R5 — Реле высокого давления / возвратного насоса
- R6 — Реле систем комфорта
- R7 — Реле омывателя фар

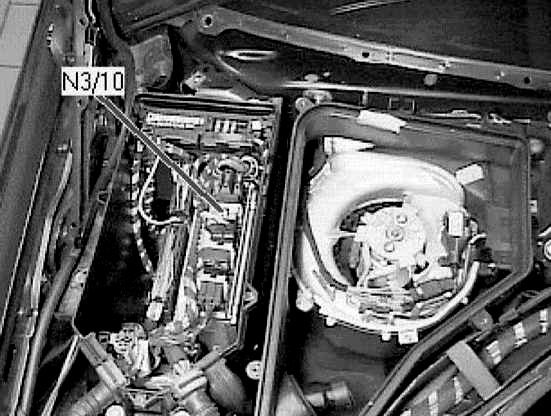

Вспомогательный блок
Дополнительный блок предохранителей Mercedes 140 расположен справа в моторном отсеке и также прикрыт крышкой.
В нем размещаются дополнительные компоненты для:
- Контроля ESP / гидроусилителя с учетом скорости
- Системы ASR
- Подогрева передних сидений (под правым задним сиденьем; отличить от заднего по проводке)
- Управления трансмиссией TCM
- ЭБУ двигателя ME-SFI
и прочие устройства.

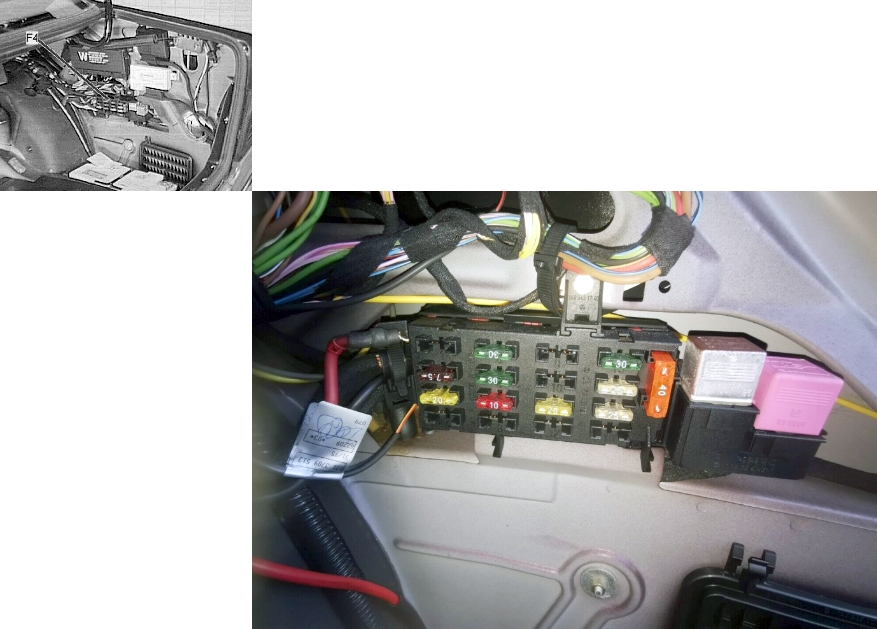

Блок предохранителей в багажнике
В правой части багажника, за панелью, находится еще один блок с предохранителями и реле для Mercedes W140.

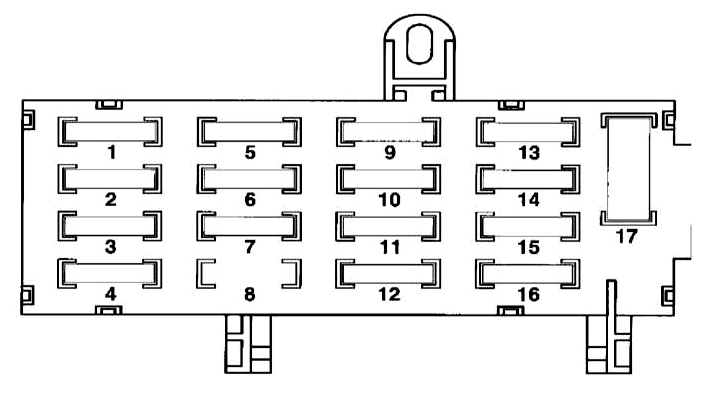

Диаграмма блока
Функции предохранителей
| 1 | 15A Задний кондиционер |
| 2 | 7,5A Антикража ATA, ИК-замок IRCL, реле стартера (1993), подогрев задних сидений |
| 3 | 20A Задний прикуриватель, центральный замок, PSE, дверные блокировки |
| 4 | 7,5A Заднее зеркало (до 1994) |
| 5 | 30A Стеклоподъемники |
| 6 | 30A Стеклоподъемники |
| 7 | 7,5/20A Подсветка заднего зеркала (до 08/95), удлинитель ремней (купе) |
| 8 | 20A Задний прикуриватель |
| 9 | 30A Дверные блокировки |
| 10 | 7,5A Мобильный телефон |
| 11 | 20A Стеклоподъемники, подсветка багажника, задний светильник, чтение, двери, PSE, внутренний замок |
| 12 | 20A Подогрев задних сидений |
| 13 | 30A Реле топливного насоса |
| 14 | 25A Люк крыши |
| 15 | 25A ATA, IRCL, задние подголовники |
| 16 | 30A Тюнер, усилитель, радио |
| 17 | Обогрев заднего стекла |
Рядом с блоком могут быть реле: слева — топливный насос, справа — обогрев стекла для Mercedes 140.
Выше блока — модуль комфорта, рядом — антикража (не путать с модулем распознавания водителя под панелью приборов у руля).
Это полное руководство по предохранителям и реле Mercedes W140. Если есть идеи по доработке материала, поделитесь в комментариях.
