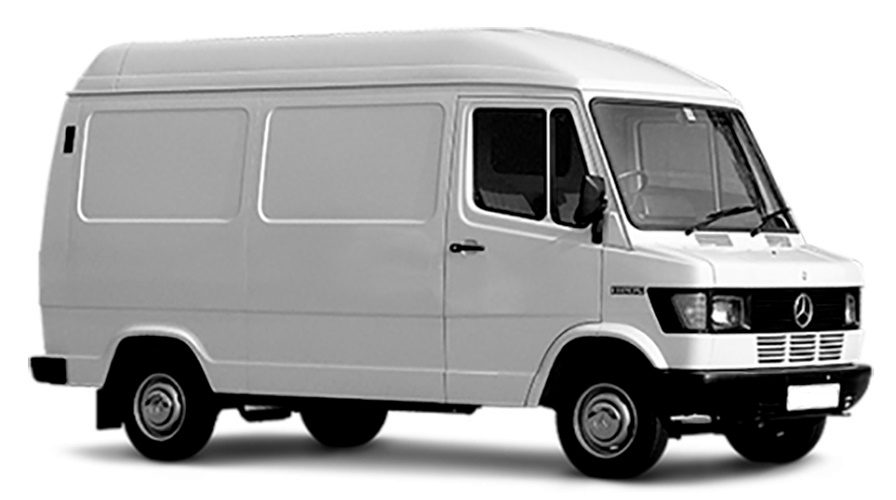

Mercedes-Benz T1 (TN) — это линейка легких коммерческих фургонов и грузовиков от Mercedes-Benz, производившихся в период с 1977 по 1995 год. В этой статье вы найдете подробное описание предохранителей и реле для Mercedes T1, включая электрические схемы блоков, распиновку, фото-иллюстрации и назначение для моделей 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994 и 1995 годов выпуска. Полезная информация для ремонта и диагностики электрики Mercedes-Benz TN.
Расположение реле и функции предохранителей могут варьироваться в зависимости от года выпуска и модификации вашего Mercedes T1. Рекомендуем проверять данные по схемам на крышке блока предохранителей для точности.
Блок предохранителей Mercedes T1
Главный блок предохранителей в Mercedes-Benz TN установлен на стороне пассажира, в нижней секции приборной панели. Это основной узел для защиты электрической системы фургона или микроавтобуса T1.

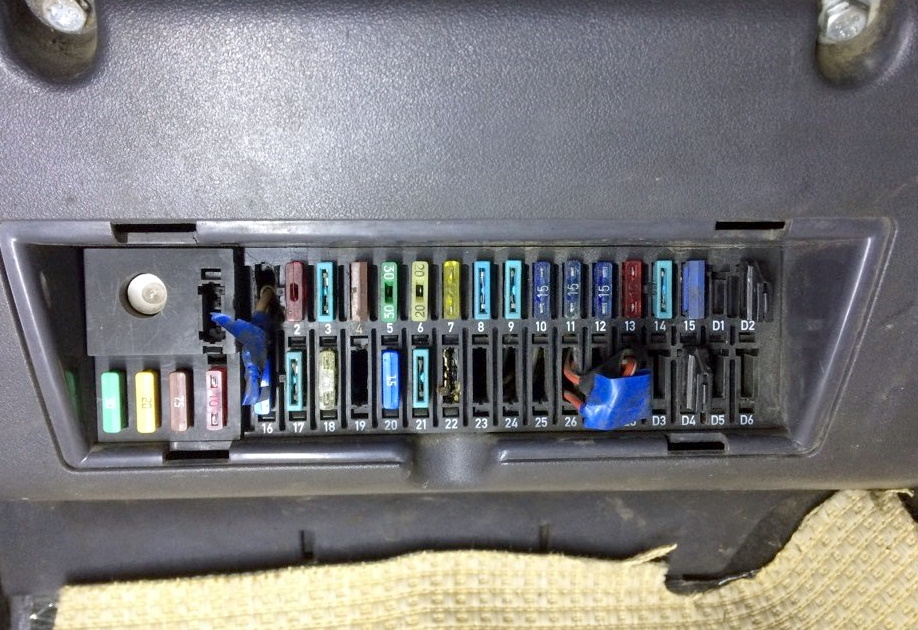

Фото схема блока

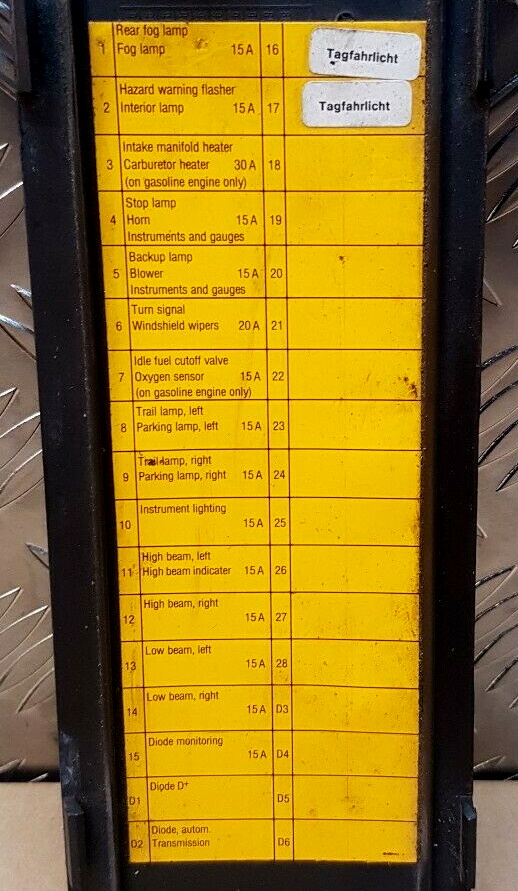

Схема с крышки блока предохранителей
Распиновка и назначение предохранителей Mercedes T1 (TN)
- 15A Задний противотуманный фонарь, противотуманные фары.
- 15A Аварийная сигнализация, освещение салона, тахограф, часы.
- 30A Обогреватель впускного коллектора, подогрев карбюратора (только для бензиновых моторов).
- 15A Стоп-сигналы, звуковой сигнал, панель приборов.
- 15A Система индикации заднего хода, стеклоочиститель лобового стекла, приборная панель.
- 20A Указатели поворота, омыватель.
- 15A Лямбда-зонд, клапан отключения холостого хода (бензиновый двигатель).
- 15A Левый задний фонарь, левый габаритный огонь.
- 15A Правый задний фонарь, правый габаритный огонь.
- 15A Подсветка панели приборов.
- 15A Левый дальний свет.
- 15A Правый дальний свет.
- 15A Правый ближний свет.
- 15A Левый ближний свет.
- 15A Мониторинг диодов.
- 15A Диод D.
- 15A Диодный контроль для АКПП.
- 20A Дополнительный обогреватель салона.
- 15A Аудиосистема (радио).
- 15A Освещение в грузовом отсеке.
- 20A Обогрев зеркал заднего вида.
- 15A Дополнительный обогреватель.
- 15A Автоматическая трансмиссия (АКПП).
- 15A Автоматическая трансмиссия (АКПП).

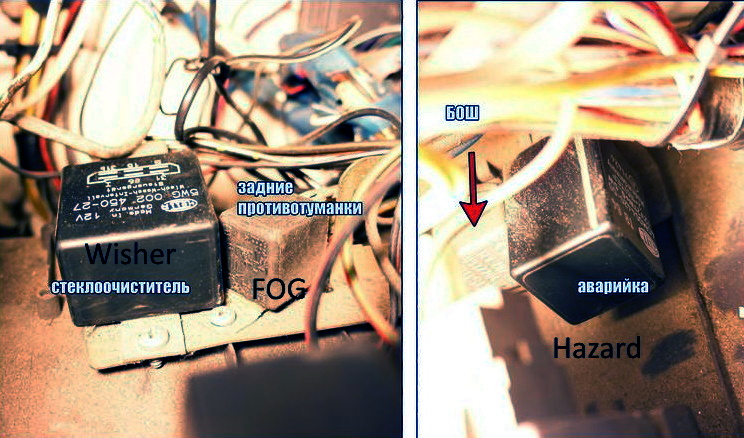

В Mercedes T1 некоторые реле, такие как реле фар, могут быть размещены за блоком предохранителей или в отдельном модуле. Это зависит от конфигурации модели TN.
Если у вас есть дополнения по предохранителям или реле Mercedes T1 — делитесь в комментариях, будем благодарны за отзывы.
