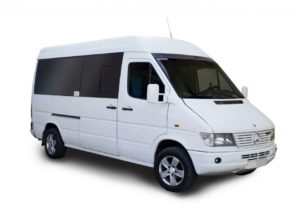

Первое поколение Mercedes-Benz Sprinter (кузовы W901 / W902 / W903 / W904 / W905) выпускалось с 1995 по 2006 год в различных модификациях. За период производства автомобиль подвергся двум значительным обновлениям. В этой статье мы подробно разберем расположение блоков предохранителей и реле для Mercedes Sprinter 1, включая схемы, фотографии блоков, примеры установки и ключевые компоненты, такие как предохранители прикуривателя, топливного насоса (бензонасоса), а также советы по замене и диагностике электрики Sprinter.
Конфигурация блоков и функции предохранителей могут варьироваться в зависимости от года выпуска и комплектации вашего Mercedes Sprinter.
Не подходят схемы для вашего поколения?
[Описание Спринтер 3]
[Описание Спринтер 2]
[Описание Спринтер Классик]
Расположение блока под приборной панелью
Основной блок предохранителей и реле Mercedes Sprinter 1 размещен под приборной панелью. Чтобы получить доступ, снимите пластиковую защитную крышку для удобной проверки и замены элементов.
Вариант №1

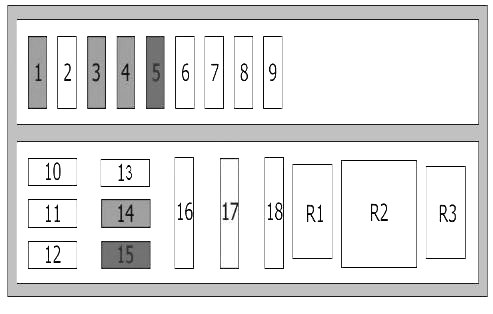

Схема блока предохранителей
Расшифровка предохранителей
| 1 | 15A — правый задний габаритный фонарь, правый парковочный свет. |
| 2 | 15A — дальний свет правой фары. |
| 3 | 15A — дальний свет левой фары, контрольная лампа дальнего света. |
| 4 | 15A — фонари заднего хода. |
| 5 | 15A — стоп-сигналы. |
| 6 | 20A — моторчик стеклоочистителя. |
| 7 | 15A — обогрев заднего стекла, звуковой сигнал. |
| 8 | 20A — освещение салона, прикуриватель Mercedes Sprinter, аудиосистема. |
| 9 | 20A — часы, аварийная сигнализация, парковочные огни. |
| 10 | 15A — подсветка приборной панели, номерные знаки, дневные ходовые огни. |
| 11 | 15A — левый задний габаритный фонарь, левый парковочный свет. |
| 12 | 15A — ближний свет правой фары. |
| 13 | 15A — ближний свет левой фары. |
| 14 | 15A — противотуманные фары, задний противотуманный фонарь. |
| 15 | 15A — магнитола. |
| 16 | Резервный предохранитель. |
| 17 | Резервный предохранитель. |
| 18 | Резервный предохранитель. |
Предохранитель прикуривателя в Mercedes Sprinter 1 — номер 8, номинал 20A.
Некоторые реле (например, для стеклоочистителя и поворотников) могут быть установлены непосредственно под этим блоком предохранителей.
Вариант №2

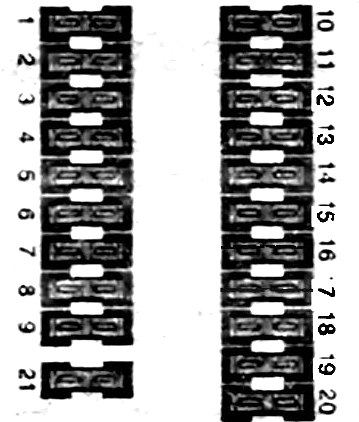

Схема
Обозначение элементов
| 1 | 10A — правый парковочный фонарь, правый задний габарит. |
| 2 | 10A — дальний свет правой фары. |
| 3 | 10A — дальний свет левой фары, индикатор дальнего света. |
| 4 | 10A — фонарь заднего хода. |
| 5 | 10A — стоп-сигналы. |
| 6 | 20A — электромотор стеклоочистителя. |
| 7 | 15A — сигнал, обогрев заднего стекла, реле допоборудования (цепь 15). |
| 8 | 20A — салонное освещение, прикуриватель; радио (цепь 30). |
| 9 | 15A — часы, аварийка, парковочные огни. |
| 10 | 10A — подсветка панели, номерной знак, дневные огни. |
| 11 | 10A — левый парковочный фонарь, левый задний габарит. |
| 12 | 10A — ближний свет правой фары. |
| 13 | 10A — ближний свет левой фары. |
| 14 | 15A — противотуманки, задний противотуманный свет. |
| 15 | 10A — радиоприемник (цепь 15). |
| 16 | 25A — блок управления дизелем (цепь 30). |
| 17 | 15A — блок управления двигателем (цепь 30). |
| 18 | 15A — зажигание (цепь 15). |
| 19 | 15A — бензонасос (топливный насос, цепь 30). |
| 20 | 15A — панель климат-контроля (цепь 30). |
| 21 | 30A — вентилятор отопителя, передний (цепь 30). |
Предохранитель прикуривателя — номер 8, 20A.
В нижней секции блока размещены реле:
- Для стеклоочистителей.
- Управление двигателем.
- Поворотники.
Блок под водительским сиденьем
Вариант №1
Второй блок с предохранителями и реле в Mercedes Sprinter 1 расположен под водительским сиденьем, скрытый за защитной панелью для дополнительной электрики и безопасности.

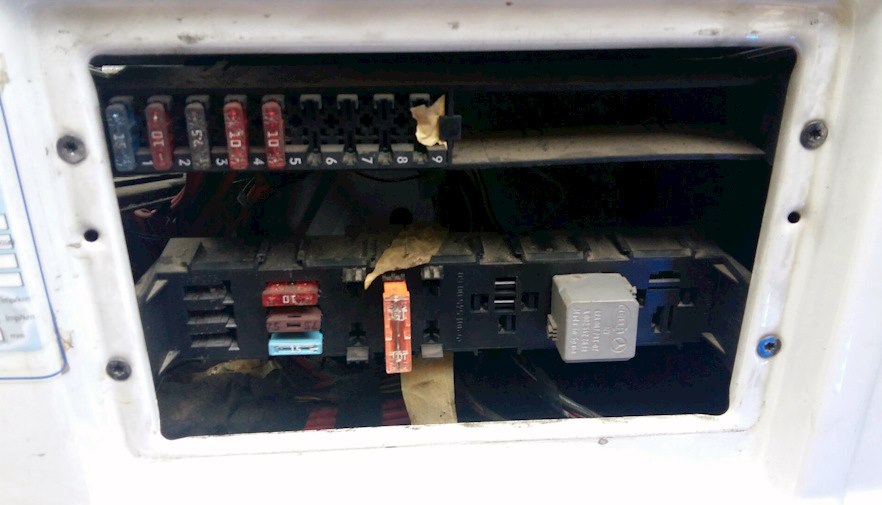

Пример расположения
Схема
Функции элементов
| R1 | Реле горна (звукового сигнала). |
| R2 | Дополнительное оборудование. |
| R3 | Реле помпы охлаждающей жидкости. |
| 1 | 7,5A — комбинированный прибор. |
| 2 | 25A — дополнительный обогреватель. |
| 3 | 7,5A — зуммер сигнала. |
| 4 | 7,5A — зуммер сигнала. |
| 5 | 10A — дополнительный обогреватель. |
Вариант №2

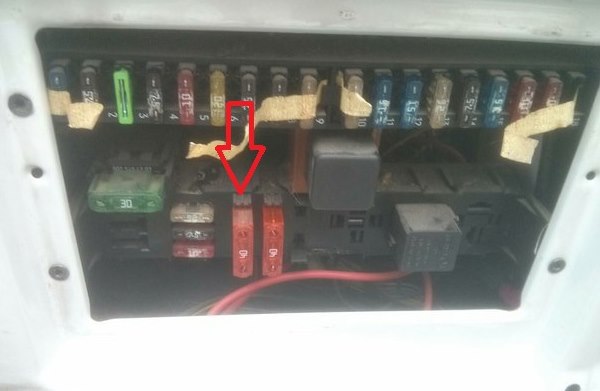

Пример блока

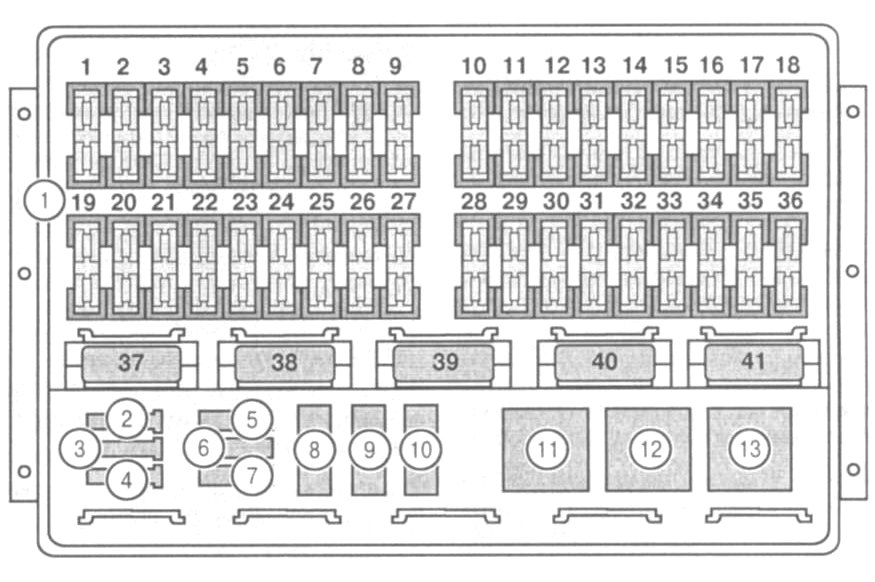

Схема
Расшифровка
| Диоды | |
| 2 | Звуковая сигнализация / кондиционер потолочный. |
| 3 | Сигнализация / розетка прицепа. |
| 4 | Сигнализация / розетка прицепа. |
| Предохранители | |
| 5 | 10A — блокировка запуска. |
| 6 | 7,5A — ABS система. |
| 7 | 25A — ABS система. |
| 8 | 40A — вторичный воздух / насос гидравлики Sprintshift. |
| 9 | 40A — ABS система. |
| 10 | Резерв. |
| Реле | |
| 11 | Топливный насос (бензонасос). |
| 12 | Реле стартера. |
| 13 | Вторичный воздушный насос. |
На нашем YouTube-канале доступно видео с обзором предохранителей и реле Mercedes Sprinter 1. Рекомендуем посмотреть и подписаться для больше полезных советов по ремонту электрики.
Это все по теме. Если у вас есть дополнения или вопросы по схемам предохранителей Sprinter — делитесь в комментариях!
