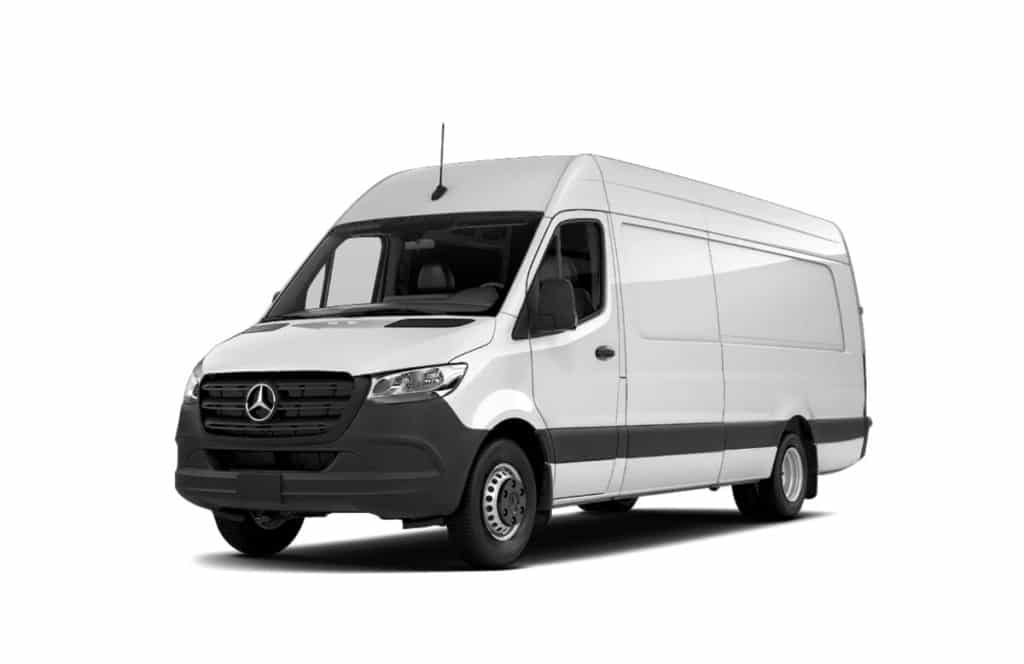

Mercedes-Benz Sprinter третьего поколения (кузовные коды 907 и 910) выпускается с 2018 по 2023 год. В этой публикации вы ознакомитесь с детальным описанием блоков предохранителей и реле для Mercedes Sprinter 907/910, включая электрические схемы, фото расположения и ключевые элементы, такие как предохранитель прикуривателя, розетки и USB-порты. Полезная информация для владельцев фургона Mercedes Sprinter для самостоятельной диагностики и ремонта электрики.
Конфигурация блоков предохранителей и их элементы могут варьироваться в зависимости от года производства, комплектации и рынка сбыта вашего Mercedes Sprinter.
Не подходит эта модель или нужны другие схемы?
[Описание Спринтер 1]
[Описание Спринтер 2]
[Описание Спринтер Классик]

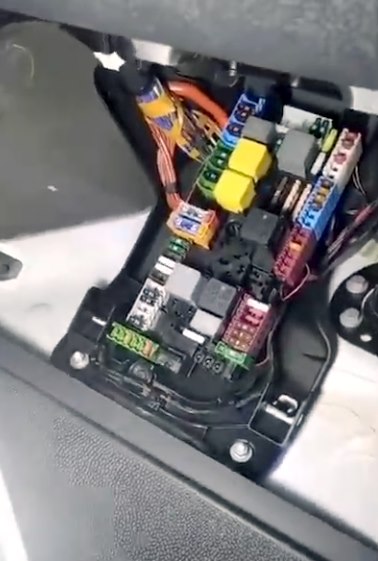

Основной блок предохранителей и реле в салоне
Главный блок с предохранителями и реле Mercedes Sprinter 907/910 расположен под приборной панелью в области ног переднего пассажира.

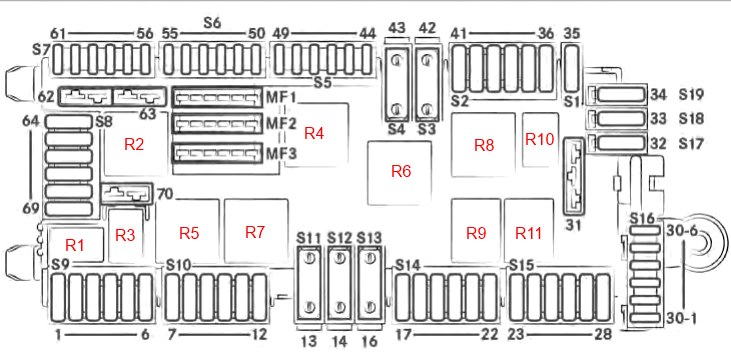

Электрическая схема
Расшифровка
Предохранители в блоке
| MF1 | |
| 15-1 | 5А Модуль управления двигателем Mercedes Sprinter; |
| Общий модуль трансмиссии (CPC); | |
| Модуль ESP; | |
| Модуль полного привода; | |
| Замедлитель; | |
| Пневматическая подвеска. | |
| MF2 | |
| 15-2 | 5A Кабель обратной связи, реле клеммы 15; |
| Регулировка угла наклона фар, галогенная фара; | |
| Тахограф ТШО; | |
| Радарный датчик активного усилителя тормозов; | |
| Отключение реверсивного сигнализатора, коробка отбора мощности, регулировка рабочей скорости; | |
| Подключение к розетке DIN. | |
| MF3 | |
| 30-Т | 7,5A Многофункциональная камера; |
| Тахограф ТШО; | |
| Подключение к DIN-розетке, крыша; | |
| Клемма 15, реле минимального напряжения; | |
| Приборный щиток; | |
| Центральный масляный насос. | |
| S9 | |
| 1 | Не назначен |
| 2 | 10A Общий модуль трансмиссии (CPC) |
| 3 | 10A Блок управления двигателем OM642 / OM651 / M274 |
| 4 | 7,5A Разъем DIN, кабина |
| 5 | 10A Общий модуль трансмиссии (CPC) |
| 6 | 5A Вентилятор радиатора (не для OM654) |
| S10 | |
| 7 | 30A Автоматическая коробка передач |
| 8 | 30A Контроллер тела |
| 9 | 30A Контроллер тела |
| 10 | 30A Подогрев, катализатор SCR. |
| 11 | 10A Модуль управления потолком (стандарт); |
| 10A Модуль управления потолком, шасси кабины; | |
| 15A Модуль управления потолком, высокий. | |
| 12 | 15A Насос, катализатор SCR |
| S11 | |
| 13 | 60A Автоматическая коробка передач NAT3 |
| S12 | |
| 14 | 25/40A Клапаны ESP (Premium), автомобили с электромеханическим стояночным тормозом; |
| Клапаны ESP (Стандарт). | |
| S13 | |
| 16 | 60A Насос ESP |
| S14 | |
| 17 | 30A Контроллер |
| 18 | 30A Контроллер тела |
| 19 | 10A Клеммная колодка для электрического соединения производителя кузова |
| 20 | 25A Блок управления дверью переднего пассажира |
| 21 | 25A Контроллер двери водителя |
| 22 | 10A Блок управления пневматической подвеской (LFA) |
| S15 | |
| 23 | 25A Блок управления вентилятором |
| 24 | 7,5A USB-разъем (кокпит, перчаточный ящик); |
| Розетка преобразователя 115/230 В. | |
| 25 | 15A Прикуриватель, центральная консоль |
| 26 | 15A Розетка информационной панели |
| 27 | 25A Розетка преобразователя, 115В / 230В. |
| 28 | 7,5A Предварительная установка магнитолы; |
| Грузовой лифт; | |
| Антенна преобразователя напряжения; | |
| Розетка преобразователя, 115 В / 230 В для автомобилей с внешним аккумулятором. | |
| S16 | |
| 30-1 | Не назначен |
| 30-2 | Не назначен |
| 30-3 | 5A Центральный замок |
| 30-4 | 5A Сигнализация (ATA) |
| 30-5 | Не назначен |
| 30-6 | 10A Блок управления электронным замком зажигания |
| 31 | 25A Пуск, реле контакта 15-II |
| S17 | |
| 32 | Не назначен |
| S18 | |
| 33 | 5A Датчик качества напряжения (SEB) |
| S19 | |
| 34 | 10A Электроника для внутреннего освещения |
| S1 | |
| 35 | 7,5A Advance Caravanning (ACU) — дом на колесах |
| S2 | |
| 36 | 5A Панель управления кондиционером |
| 37 | 5A Электрический замок рулевого управления (ESTL) |
| 38 | 10A Рулевая колонка (SCSM) |
| 39 | 10A Антенна; |
| Навигация; | |
| Двустороннее радио . | |
| 40 | 5A Проблесковый маячок |
| 41 | 25A Радио мультимедийная система (C5 / NTG6), предварительная установка радио |
| S3 | |
| 42 | Не назначен |
| S4 | |
| 43 | Не назначен |
| S5 | |
| 44 | 5A Панель управления мультимедийной системой |
| 45 | 5A Кронштейн зарядного устройства; |
| Беспроводной мобильный интерфейс (WMI). | |
| 46 | 7,5A Мультимедийный соединительный блок (MMI) |
| 47 | 5A Гермес (модуль связи UMTS / LTE) |
| 48 | 5A Стационарное отопление Telestar |
| 49 | 5A Центральный дисплей |
| S6 | |
| 50 | 5A Дополнительная фара левая (производитель кузовов с платформой) |
| 51 | 5A Дополнительная фара правая (производитель кузовов платформы) |
| 52 | 7,5A Блок управления подушками безопасности |
| 53 | 5A Диагностика |
| 54 | 5A Релейный источник питания |
| 55 | 7,5A Двигатель TS (Дизель), блок управления двигателем (OM651) |
| S7 | |
| 57 | 10A Датчик частиц сажи; |
| Датчик NOx; | |
| Датчик частиц сажи (не для OM654) | |
| 58 | 10A Двигатель, рециркуляция выхлопных газов (EGR) (OM642 / OM651); |
| Двигатель (не для OM654). | |
| 59 | 15A Датчик NOx до и после катализатора (не OM654) |
| 60 | 10A Лямбда-зонд |
| 61 | 7,5A Двигатель М274; Двигатель (OM642 / OM651). |
| H2 | |
| 62 | 15A Блок управления двигателем (не для OM654) |
| 63 | 20/25A Блок управления двигателем;Двигатель (М274); |
| Двигатель (не для OM654). | |
| S8 | |
| 64 | 30А Контроллер кузова |
| 65 | 30А Контроллер кузова |
| 66 | 15А Вентилятор на крыше |
| 67 | 25А Блок управления дозированием топлива (FSCM) |
| 68 | 15А Правая светодиодная фара |
| 69 | 15А Левая светодиодная фара |
| H2 | |
| 70 | 30А Дворники |
Реле в блоке
| R1 | 30A Резерв |
| R2 | 50A Клемма 87, двигатель |
| R3 | 30A Клемма 87, модуль общего привода (CPC) |
| R4 | 40A Терминал 15-1 |
| R5 | 40A Включает и выключает дворники. |
| R6 | 40A Резерв |
| R7 | 40A Скорость дворников |
| R8 | 40A Клемма 50, стартер |
| R9 | 50A Клемма 15R (автомобили без дополнительного аккумулятора) |
| R10 | 30A Терминал 15-2 |
| R11 | 50A Клемма 15R (автомобили без дополнительного аккумулятора) |
За функционирование USB-портов и прикуривателя в Mercedes Sprinter 907/910 отвечают предохранители под номерами 24, 25, 26, 27, плюс дополнительные компоненты в блоке под водительским сиденьем.

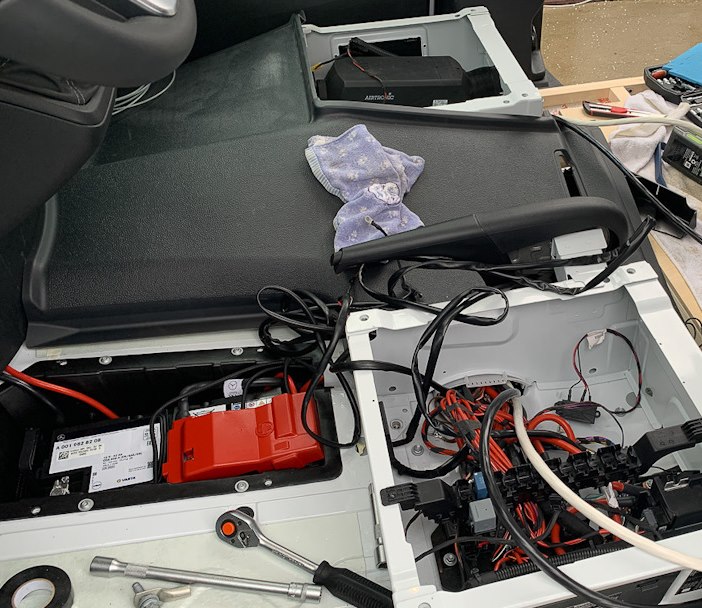

Блоки предохранителей и реле под сиденьями
В Mercedes Sprinter дополнительные блоки предохранителей и реле могут быть размещены под водительским и пассажирским сиденьями для защиты электрооборудования кузова и опций.
Блок предохранителей под сиденьем
Чтобы получить доступ к блоку предохранителей Mercedes Sprinter под сиденьем водителя, снимите боковую защитную панель.

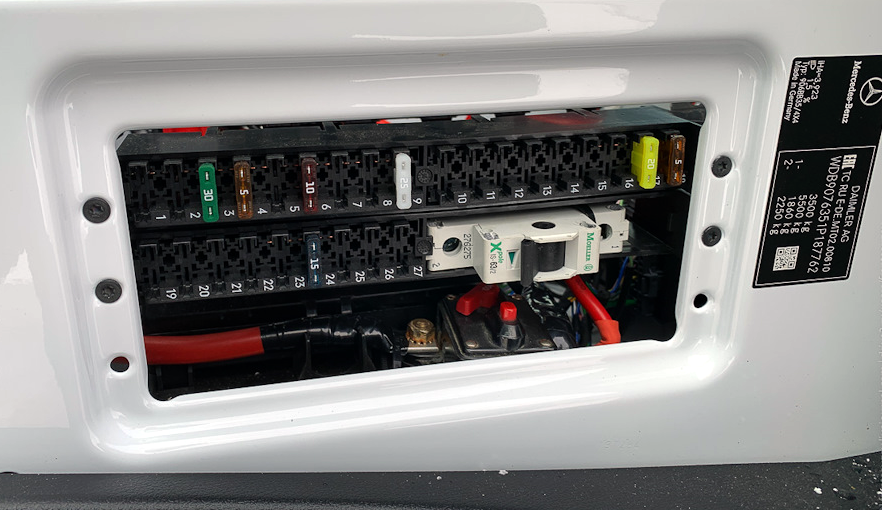

Фото-пример доступа

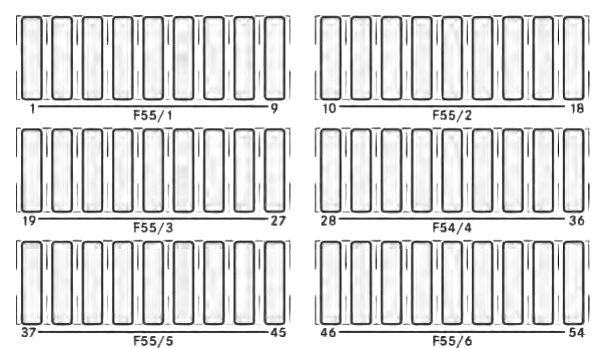

Схема блока
Описание элементов
| F55 / 1 | |
| 1 | 10А Дополнительная лампа указателя поворота |
| 2 | 15А Стеклоочиститель заднего стекла правый |
| 3 | 30А Полный привод |
| 4 | 25А Клеммная колодка для электрического подключения |
| 5 | 25A Блок регулировки сиденья водителя |
| 6 | 10A Блок обогрева сиденья водителя |
| 7 | 25A Поясничная опора водителя |
| 8 | 5A Контроль давления в шинах |
| 9 | 5A Ассистент парковки;Основная камера (RVC). |
| F55 / 2 | |
| 10 | 25A Сцепное устройство прицепа правое (розетка прицепа) |
| 11 | 15A Блок управления с розеткой для прицепа |
| 12 | 25A Сцепное устройство левое (гнездо для прицепа) |
| 13 | 15A Блок управления с розеткой для прицепа |
| 14 | 25A Многофункциональный модуль (MPM) |
| 15 | 25A Многофункциональный модуль (MPM) |
| 16 | 25A Воздуходувка задней камеры |
| 17 | 20A Дополнительное отопление (водяное отопление) |
| 18 | 15A Автоматическая коробка передач, дополнительный масляный насос |
| F55 / 3 | |
| 19 | 15A Парковочное отопление; |
| Клемма 15 на дополнительном аккумуляторе. | |
| 20 | 5A Вспомогательная аккумуляторная батарея Измерение напряжения |
| 21 | 15A Обогрев заднего стекла, левое |
| 22 | 15A Обогрев заднего стекла правое |
| 23 | 7,5A Гидроборт / самосвал (перед установкой) |
| 24 | 15A Клеммная колодка для электрического подключения |
| 25 | 5A Реле вентилятора крыши |
| 26 | 7,5A Сигнал специальный, производитель кузовов кабины |
| 27 | 30A Обогрев заднего стекла |
| F55 / 4 | |
| 28 | 15/30A Раздвижная дверь слева; |
| Электрическая раздвижная дверь слева. | |
| 29 | 15/30A Раздвижная дверь правая; |
| Электро раздвижная дверь правая. | |
| 30 | 5A Блок антенного переключателя |
| 31 | 7,5A Автоматическая коробка передач |
| 32 | 10A Автоматическая коробка передач |
| 33 | 30A Усилитель тормозов |
| 34 | 15/30A Реле сирены; Подготовка к дому на колесах. |
| 35 | 15/30A Проблесковый маячок с сиреной; |
| 30A Подготовка к дому на колесах. | |
| 36 | 30A Подготовка к дому на колесах |
| F55 / 5 | |
| 37 | 10A Электрическая ступенька левая |
| 38 | 10A Электрическая подножка правая |
| 39 | 5A Предупреждающий зуммер; |
| Электрическая ступенька, правая и левая. | |
| 40 | 10A Автоматическая коробка передач (NAT2) |
| 41 | 5A Клемма 15, специальный сигнал |
| 42 | 5A Камера заднего вида (RVC); |
| Внутреннее зеркало с монитором для заднего вида. | |
| 43 | 15A Гнездо питания, кабина |
| 44 | 15А Гнездо питания, стойка D, левая |
| 45 | 15А Гнездо питания, стойка D, правая |
| F55 / 6 | |
| 51 | 5/7,5А USB-порт, левый |
| 52 | 5/7,5А USB-порт, правый |
Блок реле под сиденьем
Реле блока в Mercedes Sprinter 910 устанавливаются непосредственно под сиденьем водителя для управления дополнительными системами.
Диаграмма реле
Функции реле
| 1 | Обогрев лобового стекла |
| 2 | Терминал 15 |
| 3 | Обогрев заднего стекла |
| 4 | Розетки, задние |
| 5 | Внутреннее освещение |
| 6 | Не используется |
| 7 | Не используется |
| 8 | Не используется |
| 9 | Не используется |
| 10 | Не используется |
| 11 | Не используется |
| 12 | Не используется |
| 13 | Не используется |
| 14 | Не используется |
| — | Мини-реле |
| 15 | Правый задний дворник |
| 16 | Корпус клеммной колодки производителя |
| 17 | Переключатель, контрольный сигнал заднего хода |
| 18 | Крышный вентилятор |
| 19 | Дополнительный масляный насос |
| 20 | Электрическая подножка правая 1 |
| 21 | Электрическая подножка правая 2 |
| 22 | Электрическая ступенька левая 1 |
| 23 | Электрическая ступенька левая 2 |
| 24 | сирена |
| 25 | Проблесковый маячок с сиреной |
| 26 | Загрузочный лифт |
Силовой блок предохранителей на аккумуляторе
На положительном выводе АКБ Mercedes Sprinter установлен блок мощных предохранителей в форме предохранительных вставок для защиты высокомощных цепей.

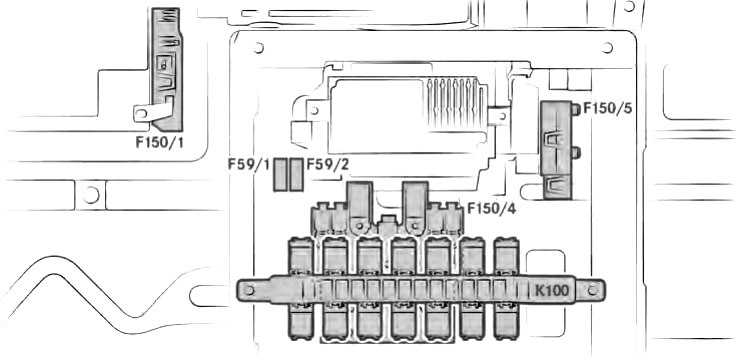

Диаграмма
Расшифровка предохранителей
| F150 / 1 (MFB-1) | |
| 1 | Датчик батареи |
| 2 | Не назначен |
| 3 | Главный блок предохранителей (MFB-2) |
| 4 | 50A Центр распределения энергии, терминал 30 (F30-1 — F30-6) |
| 5 | 125A Дополнительный нагреватель PTC |
| F150 / 4 (MFB-2) | |
| 1 | 125A Клемма 30T, блок предохранителей, основание сиденья водителя (F55 / 1-F55 / 6) |
| 2 | 125A Электрический контроль |
| 3 | 300A Генератор |
| 4 | 400A Генератор |
| 5 | 175A Центр распределения энергии (PDC), FB-P |
| 6 | 80A Выходной каскад накала (GZE) |
| 7 | 40/70/80A Вентилятор радиатора (не для OM654); |
| Вентилятор радиатора двигателя; | |
| Вентилятор радиатора (не для OM654). | |
| 8 | 100A Главные предохранители автодома |
| 9 | Не назначен |
| 10 | 25/50/100A Кондиционер в задней части салона |
| 11 | 100/150A Дополнительный аккумулятор / реле отключения аккумулятора; |
| Ретардер без дополнительной батареи. | |
| 12 | 40A Пневматическая подвеска (LFA) |
| 13 | 80A Обогрев лобового стекла |
| F150 / 5 (MFB-ZB) | |
| 1 | 100A Замедлитель |
| 2 | 250A Гидроборт / самосвал (подготовка) |
| 3 | Дополнительная батарея |
| 4 | 150A Реле отключения аккумуляторной батареи |
| 5 | 60A Розетка, преобразователь |
| 6 | 25A Дополнительное отопление |
| F59 / 1 и F59 / 2 | |
| 1 | 40A Лобовое стекло с подогревом |
| 2 | 40A Лобовое стекло с подогревом правое |
На нашем YouTube-канале вы найдете видеообзор по предохранителям и реле Mercedes Sprinter 907/910. Рекомендуем посмотреть и подписаться для свежих материалов по автоэлектрике.
