Mercedes ML W164 – это второе поколение премиальных внедорожников Mercedes-Benz M-Class, выпускавшихся с 2005 по 2012 год. Модель оснащалась разнообразными бензиновыми и дизельными агрегатами, такими как ML 280 CDI, ML 300, ML 320, ML 350, ML 420, ML 450, ML 500, ML 550, ML 620 и динамичный ML 63 AMG. За период производства внедорожник Mercedes ML 164 прошел обновление (рестайлинг), улучшившее его характеристики. Данная статья окажется полезной также для автовладельцев Mercedes GL X164, включая варианты GL 320, GL 350, GL 420, GL 450 и GL 500 4MATIC, поскольку эти автомобили используют похожие электрические схемы предохранителей и блоков. Мы разберем ключевые места установки электронных модулей управления, подробно опишем предохранители и реле Mercedes W164 с диаграммами, иллюстрациями блоков, их внешним видом и точным расположением. Особое внимание уделим предохранителю, отвечающему за прикуриватель в Mercedes ML 164.
Позиции блоков предохранителей, реле и их функции могут варьироваться в зависимости от года выпуска автомобиля Mercedes ML W164 и комплектации электрики. Рекомендуем проверять соответствие с вашими оригинальными схемами, расположенными рядом с блоками предохранителей и реле в Mercedes 164.
Пример электрической схемы Mercedes ML 164
Расположение электронных блоков в Mercedes ML W164
Диаграмма позиций блоков предохранителей и реле
Подробное описание позиций
| 1 | Электронный модуль ABS в Mercedes ML 164 |
| 2 | Контроллер климат-контроля/отопителя – в центральной панели управления |
| 3 | Регулятор скорости вентилятора обдува – рядом с мотором вентилятора |
| 4 | Датчик освещенности (для климат-системы) / датчик осадков (для дворников) – верхняя часть лобового стекла по центру |
| 5 | Усилитель сигнала радиоантенны – в задней двери |
| 6 | Датчик фронтального удара SRS, водительская сторона |
| 7 | Датчик фронтального удара SRS, пассажирская сторона |
| 8 | Боковой датчик удара, водительская сторона – верхняя часть средней стойки |
| 9 | Боковой датчик удара, пассажирская сторона – верхняя часть средней стойки |
| 10 | Сигнализация охранной системы |
| 11 | Аудиоусилитель – под пассажирским сиденьем |
| 12 | Модуль дополнительного обогревателя – за колесной аркой |
| 13 | Модуль дополнительного обогревателя – под задним левым сиденьем |
| 14 | Аккумулятор – под сиденьем |
| 15 | Контроллер адаптивного круиз-контроля (Distronic) |
| 16 | CAN-шина данных, шлюзовой модуль |
| 17 | Диагностический OBD-разъем |
| 18 | Блок блокировки дифференциала – под полом багажника |
| 19 | Модуль электроники водительской двери – внутри двери |
| 20 | Модуль электроники пассажирской двери – внутри двери |
| 21 | ЭБУ двигателя V8 – в передней зоне ног |
| 22 | ЭБУ двигателя V6 – верхняя часть моторного отсека |
| 23 | ЭБУ дизельного двигателя – за аркой колеса |
| 24 | Контроллер вентилятора охлаждения – в самом вентиляторе |
| 25 | Модуль левого топливного насоса – под задним сиденьем |
| 26 | Модуль правого топливного насоса – под задним сиденьем |
| 27 | Блок предохранителей/реле, моторный отсек 1 |
| 28 | Блок предохранителей/реле, моторный отсек 2 |
| 29 | Блок предохранителей/реле, приборная панель |
| 30 | Блок предохранителей/реле, багажник – за правой боковой панелью |
| 31 | Блок предохранителей/реле под сиденьем |
| 32 | Левый модуль управления фарами (ксенон) |
| 33 | Правый модуль управления фарами (ксенон) |
| 34 | Модуль коррекции фар – под сиденьем |
| 35 | Левый клаксон |
| 36 | Правый клаксон |
| 37 | Блок замка зажигания |
| 38 | Модуль приборной панели |
| 39 | Блок keyless entry – правая сторона багажника |
| 40 | Основной многофункциональный контроллер 1 – зона ног; функции: центральный замок, стеклоподъемники, противотуманки, фары, дальний свет, подогрев сидений, обогрев форсунок омывателя, омыватель фар, сигналы, поворотники, передние габариты, дворники лобового стекла |
| 41 | Многофункциональный контроллер 2 – в багажном блоке; функции: охрана, задний центральный замок, обогрев заднего стекла, задний омыватель, задние габариты, задние поворотники, реле сидений пассажира, стоп-сигналы, задняя дверь, прицеп |
| 42 | Многофункциональный контроллер 3 – в потолочной консоли; функции: охрана, гаражные ворота, освещение салона, люк, датчик дождя |
| 43 | Модуль навигации |
| 44 | Блок парктроников – под сиденьем |
| 45 | Контроллер складывания задних сидений – под задним левым сиденьем |
| 46 | Модуль камеры заднего вида – под сиденьем |
| 47 | Блок регулировки водительского сиденья – под сиденьем |
| 48 | Блок регулировки пассажирского сиденья – под сиденьем |
| 49 | Модуль подогрева сидений – под задним правым сиденьем |
| 50 | Сенсор occupancy пассажира – под сиденьем |
| 51 | Блок электроники рулевой колонки – под рулем |
| 52 | Контроллер люка |
| 53 | ЭБУ системы SRS |
| 54 | Модуль подвески |
| 55 | Блок электроники задней двери – под полом багажника |
| 56 | Модуль телефона – под задним левым сиденьем |
| 57 | Контроллер раздатки |
| 58 | ЭБУ АКПП – в коробке передач |
| 59 | ЭБУ АКПП (DSG) – на коробке |
| 60 | Блок TPMS (давление в шинах) – в багажном блоке |
| 61 | Модуль голосового управления – под задним левым сиденьем |
| 62 | Датчик бокового ускорения |

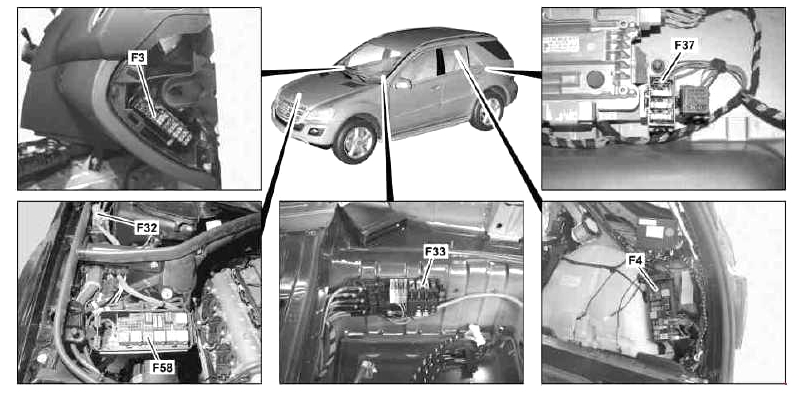

Расположение блоков предохранителей и реле в Mercedes W164
Общая диаграмма блоков
Расшифровка обозначений блоков предохранителей Mercedes ML 164
- F3 — Предохранители в приборной панели (пассажирская сторона)
- F4 — Блок предохранителей и реле в багажнике
- F32 — Силовые предохранители моторного отсека
- F33 — Предохранители в нише аккумулятора

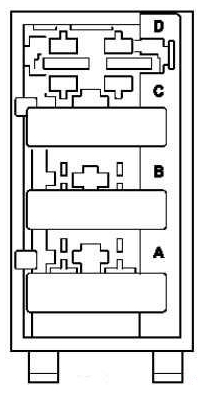

- F37 — Блок для AdBlue® (мотор 642.820 с июля 2009)
- F58 — Предохранители и реле в моторном отсеке
Блоки предохранителей под капотом Mercedes ML W164

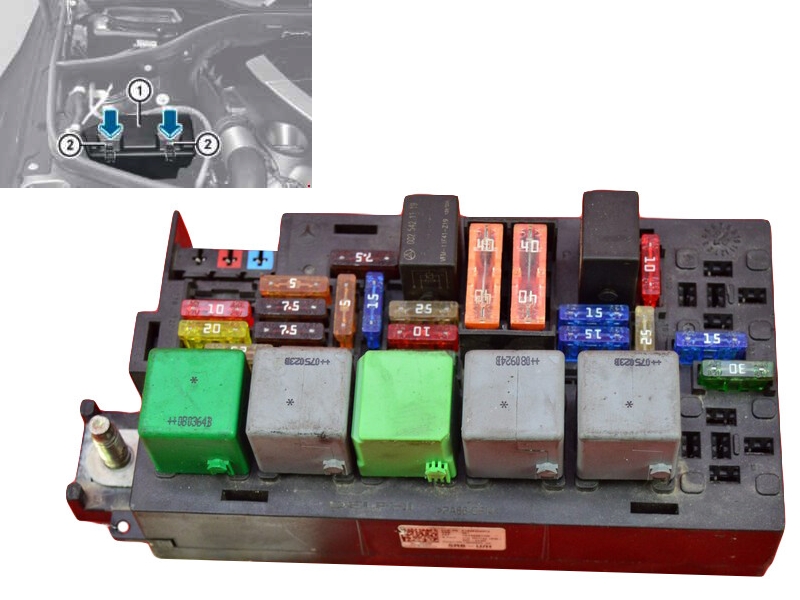

Основной блок предохранителей и реле в моторном отсеке
Этот блок установлен справа от двигателя под капотом Mercedes 164.

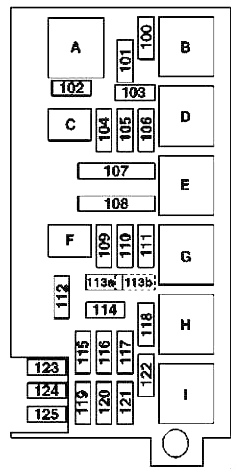

Диаграмма блока под капотом Mercedes W164
Функции предохранителей и реле
| 100 | 30A Двигатель дворников |
| 101 | 15A Вентилятор всасывания мотора и А/С с контроллером |
| Моторы 156: Соединение клеммы 87 M3e | |
| Моторы 113: Клапан регенерации | |
| Моторы 156, 272, 273: Клапан регенерации | |
| Моторы 272, 273: | |
| Соединение клеммы 87M1e | |
| Контроллер вентилятора всасывания | |
| Моторы 629: | |
| ЭБУ CDI | |
| Соединение клеммы 30 | |
| Контроллер вентилятора всасывания | |
| 164.195 (ML 450 Hybrid): | |
| ЭБУ ME | |
| Соединение мотор/отсек | |
| Моторы 642 (кроме 642.820): | |
| ЭБУ CDI | |
| Сенсор O2 перед катализатором | |
| Контроллер вентилятора всасывания | |
| Моторы 642.820: Сенсор O2 перед катализатором | |
| 102 | 15A Моторы 642.820 до июля 2010: Насос масла АКПП |
| Моторы 156: Насос масла двигателя | |
| 10A 164.195 (ML 450 Hybrid): | |
| Насос масла АКПП | |
| Насос ОЖ низкого контура | |
| 103 | 25A Соединение клеммы 87M1e |
| ЭБУ CDI | |
| До 2008; моторы 113, 272, 273: ЭБУ ME | |
| 20A 164.195 (ML 450 Hybrid): ЭБУ ME | |
| Моторы 272, 273: ЭБУ ME | |
| 104 | 15A Моторы 156, 272, 273: Соединение клеммы 87 M2e |
| Моторы 629: Соединение клеммы 87 | |
| Моторы 642.820: Соединение клеммы 87 D2 | |
| Моторы 642 (кроме 642.820): ЭБУ CDI | |
| 164.195 (ML 450 Hybrid): | |
| Соединение проводки салон/мотор | |
| Блок предохранителей моторного отсека | |
| Моторы 113: ЭБУ ME | |
| 105 | 15A Моторы 156, 272, 273: |
| ЭБУ ME | |
| Соединение клеммы 87 M1i | |
| Моторы 629: ЭБУ CDI | |
| Моторы 642.820: | |
| ЭБУ CDI | |
| Реле топливного насоса | |
| Моторы 642 (кроме 642.820): | |
| ЭБУ CDI | |
| Реле топливного насоса (с 2009) | |
| Стартер (до 2008) | |
| 164.195 (ML 450 Hybrid): Соединение проводки салон/мотор | |
| Моторы 113: Соединение клеммы 15 | |
| 106 | Не используется |
| 107 | 40A Моторы 156, 272, 273: Воздушный насос |
| 164.195 (ML 450 Hybrid): Соединение мотор/отсек | |
| 108 | 40A Компрессор AIRmatic |
| 109 | 25A ЭБУ ESP |
| 164.195 (ML 450 Hybrid): ЭБУ рекуперации тормозов | |
| 110 | 10A Сирена охраны |
| 111 | 30A Серво АКПП для DIRECT SELECT |
| 112 | 7,5A Левая фара |
| Правая фара | |
| 113 | 15A Левый сигнал |
| Правый сигнал | |
| 114 | 5A До 2008: Не используется |
| С 2009: Передний SAM | |
| Моторы 629: ЭБУ CDI | |
| 115 | 5A ЭБУ ESP |
| 164.195 (ML 450 Hybrid): ЭБУ рекуперации | |
| 116 | 7,5A Mодуль VGS |
| 164.195 (ML 450 Hybrid): ЭБУ гибридной АКПП | |
| 117 | 7,5A Distronic |
| 118 | 5A Моторы 156, 272, 273: ЭБУ ME |
| Моторы 629, 642: ЭБУ CDI | |
| 119 | 5A Моторы 642.820: ЭБУ CDI |
| 120 | 10A Моторы 156, 272, 273: |
| ЭБУ ME | |
| Реле клеммы 87 двигателя | |
| Моторы 113: ЭБУ ME | |
| Моторы 629: ЭБУ CDI | |
| Моторы 629, 642: Реле клеммы 87 двигателя | |
| 121 | 20A Обогреватель STH |
| 164.195 (ML 450 Hybrid): Блок реле моторного отсека 2 | |
| 122 | 25A Моторы 156, 272, 273, 629, 642: Стартер |
| Моторы 113, 272, 273: ЭБУ ME | |
| 123 | 20A Моторы 642: Сенсор конденсата топлива с подогревом |
| Моторы 629, 642 с сентября 2008: Сенсор конденсата топлива с подогревом | |
| 124 | 7,5A Модели 164.120/122/822/825 с июня 2009; 164.121/124/125/824: Электрогидроусилитель руля |
| 164.195 (ML 450 Hybrid): | |
| Электрогидроусилитель руля | |
| ЭБУ компрессора А/С | |
| 125 | 7,5A 164.195 (ML 450 Hybrid): ЭБУ силовой электроники |
| Реле в блоке | |
| A | Реле режимов дворников 1/2 |
| B | Реле включения дворников |
| C | Моторы 642: Дополнительный насос масла АКПП |
| Моторы 156: Реле насоса ОЖ | |
| D | Реле клеммы 87 двигателя |
| E | Реле воздушного насоса |
| F | Реле сигналов |
| G | Реле компрессора подвески |
| H | Реле клеммы 15 |
| I | Реле стартера |
Силовые предохранители Mercedes 164
Расположен за основным блоком, у стойки, в моторном отсеке.

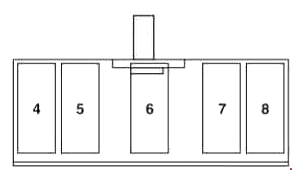

Диаграмма силовых предохранителей
Расшифровка силовых предохранителей
- 4 — Не используется
- 5 — 40А 164.195 (ML 450 Hybrid): ЭБУ рекуперации тормозов
- 6 — 40А ЭБУ ESP, 80А — 164.195 (ML 450 Hybrid): Электрогидроусилитель
- 7 — 100А Вентилятор мотора и А/С с регулятором
- 8 — 150А До 2008: Блок моторного отсека, 100А С 2009: Блок моторного отсека
Салонные блоки предохранителей Mercedes ML 164

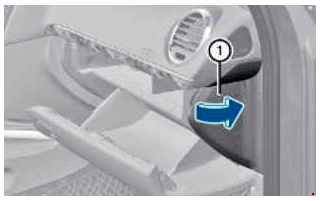

Блок в приборной панели
Установлен в правом конце панели приборов за крышкой.

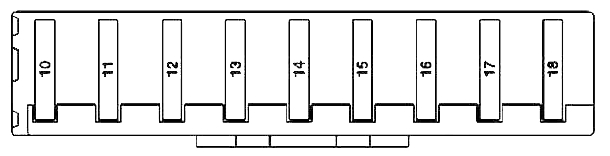

Диаграмма блока панели
Описание предохранителей
| 10 | 10A Регулятор вентилятора усилителя |
| 11 | 5A Панель приборов |
| 12 | 15A Контроллер KLA (автоклимат премиум) |
| Контроллер KLA (автоклимат премиум) | |
| 13 | 5A Модуль рулевой колонки |
| Верхняя панель управления | |
| 14 | 7,5A EZS-контроллер |
| 15 | 5A Компас |
| Мультимедийный интерфейс | |
| 16 | Не используется |
| 17 | Не используется |
| 18 | Не используется |

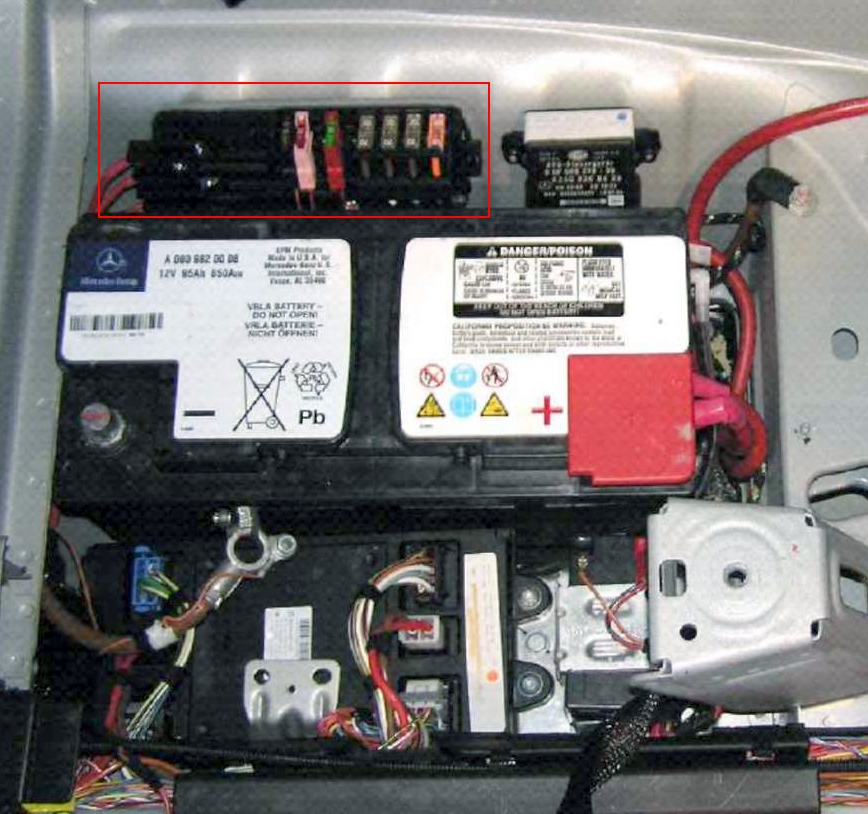

Блок рядом с аккумулятором
Под правым пассажирским сиденьем, близко к АКБ, размещен дополнительный блок предохранителей Mercedes W164.

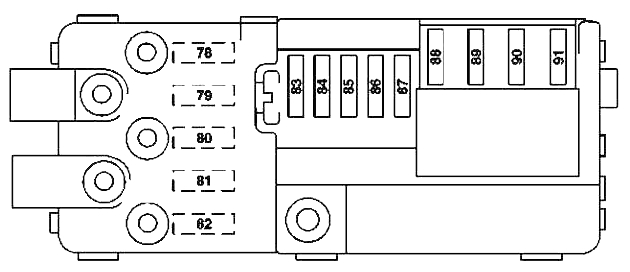

Схема блока под сиденьем
Описание элементов
| 78 | 100A До июня 2009: PTC-обогреватель |
| 150A До 2008, с июля 2009: PTC-обогреватель | |
| 79 | 60A Задний SAM |
| 80 | 60A Задний SAM |
| 81 | 40A Моторы 642.820: Реле AdBlue® |
| 150A С июля 2009: Блок моторного отсека (кроме 642.820) | |
| 164.195 (ML 450 Hybrid): Реле вакуумного насоса (+) | |
| До 2008: Не используется | |
| 82 | 100A Блок багажника |
| 83 | 5A Сенсор массы пассажира (США) |
| 84 | 10A ЭБУ пассивной безопасности |
| 85 | 25A С 2009: DC/AC-конвертер (115В) |
| 30A До 2008: Серво АКПП DIRECT SELECT | |
| 86 | 30A Передний блок панели |
| 87 | 30A Раздаточная коробка |
| 15A 164.195 (ML 450 Hybrid): Блок реле моторного отсека 2 | |
| 88 | 70A Передний SAM |
| 89 | 70A Передний SAM |
| 90 | 70A Передний SAM |
| 91 | 40A С 2009: Рециркуляция воздуха климата |
| До 2008: Регулятор вентилятора |
Блоки предохранителей в багажнике Mercedes ML W164

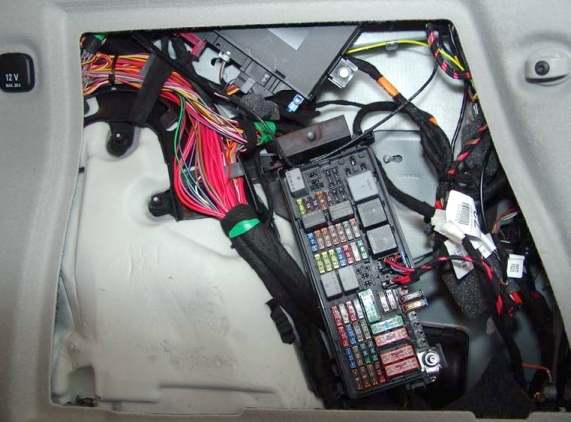

Блок предохранителей и реле багажника
В правой части багажного отделения за обшивкой спрятан блок с предохранителями и реле для Mercedes 164.
Диаграмма багажного блока
Назначение предохранителей багажного блока Mercedes ML 164
| 20 | 5A До 2008: Антенна крыши |
| С 2009: Фильтр радиоантенны | |
| С 2009: Модуль микрофонов (Япония) | |
| 21 | 5A HBF-контроллер |
| 22 | 5A PTS (парктроник) |
| Приемник STH | |
| 23 | 10A DVD |
| Задняя аудиосистема | |
| Разъем телефона (Япония) | |
| Компенсатор GSM | |
| Bluetooth-модуль | |
| UHI-интерфейс телефона | |
| 24 | 40A Правая передняя натяжка ремня |
| 25 | 15A COMAND-панель |
| 26 | 25A Правая передняя дверь |
| 27 | 30A Память сиденья пассажира |
| 28 | 30A Память водительского сиденья |
| памяти | |
| 29 | 40A Левая передняя натяжка ремня |
| 30 | 40A С 2009: Заднее сиденье |
| Моторы 156: | |
| Левый насос топлива | |
| Правый насос топлива | |
| 164.195 (ML 450 Hybrid): Муфта клеммы 30, насос топлива | |
| 31 | 10A Обогрев/вентиляция сидений, руль |
| 32 | 15A AIRMATIC |
| 33 | 25A Keyless-Go |
| 34 | 25A Левая передняя дверь |
| 35 | 30A Аудиоусилитель |
| С 2009: Сабвуфер | |
| 36 | 10A Аварийный вызов |
| 37 | 5A Камера заднего хода (Япония) |
| Контроллер камеры (Япония) | |
| 38 | 10A Цифровой ТВ |
| До 2008: Аудиоинтерфейс (Япония) | |
| С 2009: Комбо ТВ (Япония) | |
| 164.195 (ML 450 Hybrid): Гибридный аккумулятор | |
| 39 | 7,5A RDK (TPMS) |
| До 2008: SDAR (США) | |
| С 2009: HD-тюнер | |
| С 2009: Цифровое радио | |
| С 2009: Навигация (Корея) | |
| 40 | 40A До 2008: Закрытие багажника |
| 30A С 2009: Закрытие багажника | |
| 41 | 25A Потолочная панель |
| 42 | 25A До 2008: SHD-мотор |
| С 2009: Потолочная панель | |
| 43 | 20A С 2009; моторы 272, 273: Насос топлива |
| До мая 2006: Дворник багажника | |
| С июня 2006: Не используется | |
| 44 | 20A До мая 2006: Розетка слева 2-й ряд |
| До мая 2006: Розетка справа 2-й ряд | |
| С июня 2006: Не используется | |
| С 2009: Передняя розетка (США) | |
| С 2009: 115В розетка | |
| 45 | 20A Багажная розетка |
| До 2008: Передняя розетка | |
| С 2009: Розетка 2-го ряда справа | |
| 46 | 15A Передний прикуриватель с подсветкой |
| 47 | 10A 164.195 (ML 450 Hybrid): Насос ОЖ гибридного АКБ |
| С 2009: Подсветка дверей | |
| 48 | 5A С 2009: Блокировка заднего дифференциала |
| С 2009; моторы 642.820: Реле AdBlue | |
| С июля 2009; для 164.195, 164.1 (272), 164.8 (642/273): Пиротехн. разъем | |
| 49 | 30A Обогрев заднего стекла |
| 50 | 10A До мая 2006: Дворник багажника |
| 15A С июня 2006: Дворник багажника | |
| 51 | 5A Клапан адсорбера |
| 52 | 5A До мая 2009: Левая натяжка ремня |
| До мая 2009: Правая натяжка ремня | |
| С 2009: Блокировка дифференциала | |
| 53 | 5A AIRMATIC |
| Моторы 156: | |
| Левый насос топлива | |
| Правый насос топлива | |
| Моторы 272, 273: Насос топлива | |
| С 2009: Раздатка | |
| 54 | 5A Контроллер уровня фар (с июня 2006) |
| Передний SAM | |
| 55 | 7,5A Панель приборов |
| Переключатель освещения | |
| 56 | 5A До мая 2006: Диагностика |
| Моторы 642.820: AdBlue® | |
| 164.195 (ML 450 Hybrid): Насос топлива | |
| 57 | 20A До 2008: Насос топлива + датчик |
| Насос топлива (кроме 156) | |
| 58 | 7,5A Диагностика |
| Центральный интерфейс | |
| 59 | 7,5A С 2009: NECK-PRO водитель |
| С 2009: NECK-PRO пассажир | |
| 60 | 5A Освещение бардачка |
| Блок моторного отсека | |
| Задний SAM | |
| Разъем телефона | |
| VICS+ETC (Япония) | |
| Пневмонасос сиденья (с 2009) | |
| Навигация (Корея) | |
| Контроль слепых зон (с августа 2010) | |
| Аварийный вызов (США) | |
| 61 | 10A До 2008: |
| Пассивная безопасность | |
| Планка сиденья справа | |
| 7,5A С 2009: | |
| Пассивная безопасность | |
| Планка сиденья справа | |
| 62 | 30A Регулировка пассажирского сиденья |
| 63 | 30A Поясничный упор водителя |
| Поясничный упор пассажира | |
| Регулировка водительского сиденья | |
| 64 | Не используется |
| 65 | Не используется |
| 66 | 30A С 2009: Пневмонасос сиденья |
| 67 | 25A Задний вентилятор климата |
| 68 | 25A До 2008: Нагрев левого 2-го ряда |
| До 2008: Нагрев правого 2-го ряда | |
| С 2009: Обогрев/вентиляция сидений, руль | |
| 69 | 30A С 2009: Блокировка дифференциала |
| 70 | 20A 13-контактный прицеп (с 2009) |
| 7-контактный прицеп | |
| 15A 13-контактный прицеп (до 2008) | |
| 71 | 30A Elektric-Brake-Control |
| 72 | 15A 13-контактный прицеп |
| Реле багажного блока | |
| K | До мая 2006: Реле розеток 15R |
| С июня 2006: 15R для сидений | |
| С 2009: Реле 15R розеток (F4kK, сиденья) | |
| L | Реле 30X |
| M | Реле обогрева багажника |
| N | Реле 15 |
| O | Реле насоса топлива |
| P | Реле заднего дворника |
| R | Реле 15R |
| S | Резерв 1 (переключатель, передняя розетка) |
| T | С июня 2006: 30 для задних розеток |
| С 2009: Резерв 2 (замыкатель, центр/зад) | |
| U | С июня 2006: Реле 30 прицепа |
| V | С июня 2006: Резерв 2 |
Предохранитель №46 на 15А отвечает за функционирование прикуривателя в Mercedes ML W164.

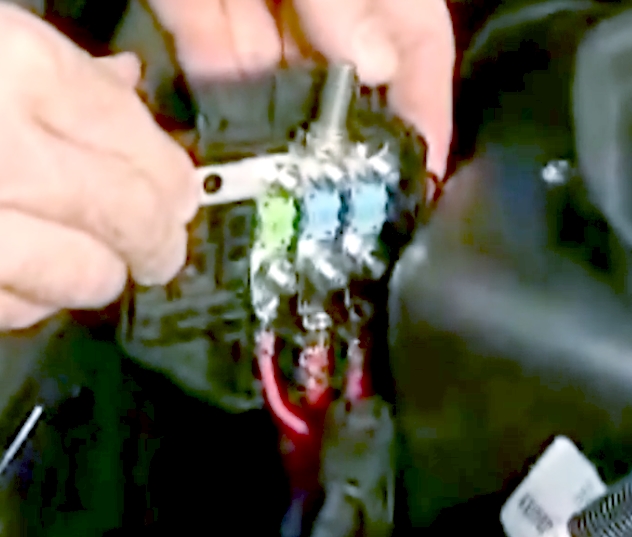

Блок предохранителей AdBlue в Mercedes 164
Рядом с системой AdBlue установлен отдельный блок, отвечающий за ее компоненты.

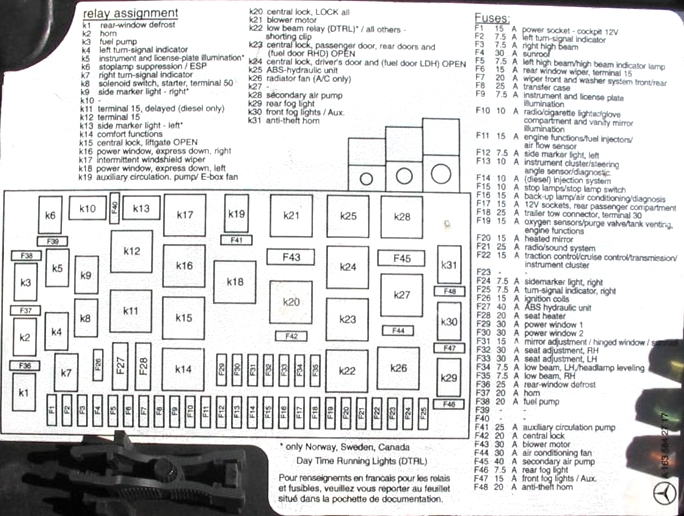

Диаграмма AdBlue-блока
Описание AdBlue-предохранителей
- A — 15А ЭБУ AdBlue®
- B — 20А ЭБУ AdBlue®
- C — 7,5А ЭБУ AdBlue®
- D — Не используется
Обнаружили неточность или хотите дополнить статью о предохранителях Mercedes ML W164 – оставляйте отзывы в комментариях.
