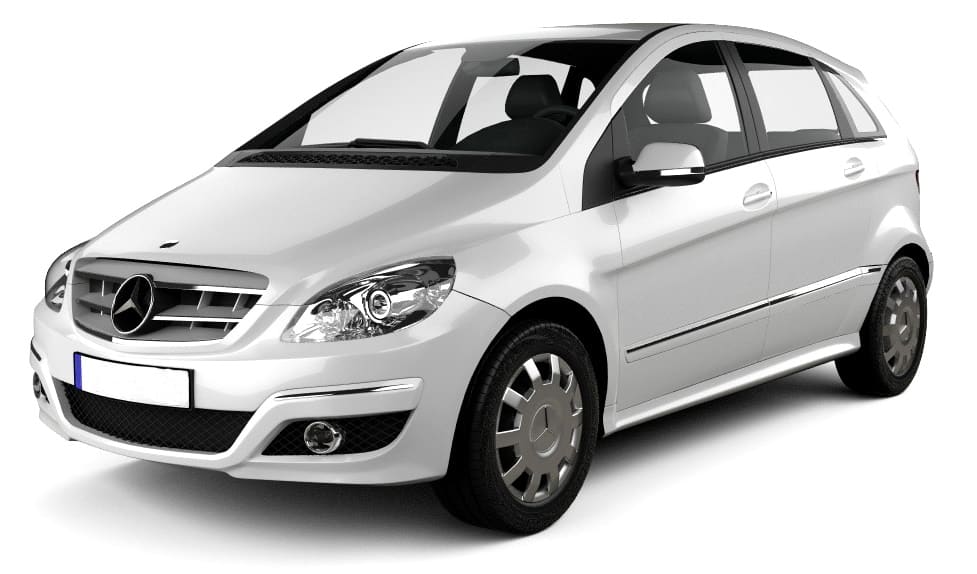

Mercedes W245 — это линейка компактных хэтчбеков B-сегмента от престижного бренда Mercedes-Benz, производившаяся в период с 2005 по 2011 год под индексами B160, B170, B180, B200. За годы выпуска автомобиль претерпел обновление дизайна и технических характеристик. В этой статье мы подробно разберем расположение электронных модулей управления, схемы предохранителей и реле для Mercedes W245, включая визуальные примеры блоков предохранителей Mercedes W245 и их устройство. Особое внимание уделим предохранителю прикуривателя Mercedes W245, чтобы помочь владельцам с диагностикой и ремонтом электрики.
Конфигурация блоков и позиционирование компонентов внутри них могут варьироваться в зависимости от даты производства и комплектации электрического оборудования вашего Mercedes W245.
Расположение

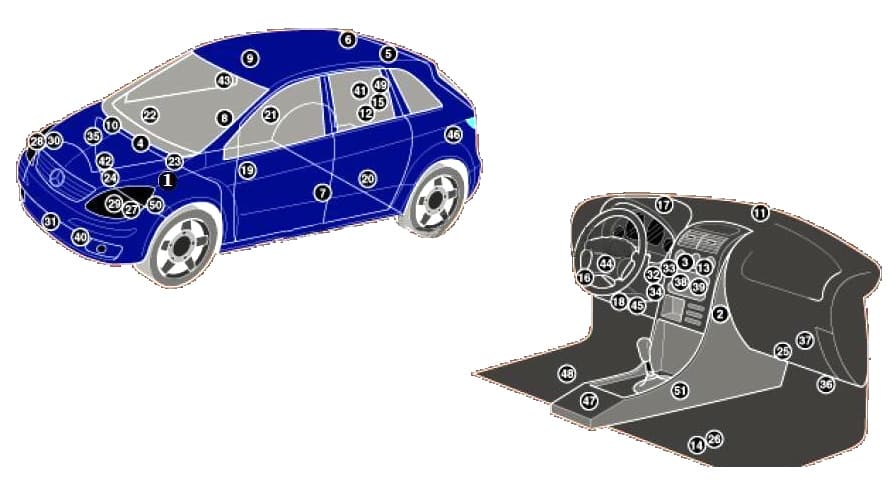

Общая диаграмма размещения электронных блоков в Mercedes W245
Описание компонентов
| 1 | Электронный модуль ABS-системы |
| 2 | Резистор мотора вентилятора обогрева/кондиционера — внутри блока климат-контроля |
| 3 | Контроллер кондиционера/обогревателя — за панелью климат-системы |
| 4 | Датчик влажности для кондиционера/обогревателя — на впускном резонаторе |
| 5 | Модуль антенны 1 — на потолочной консоли |
| 6 | Модуль антенны 2 — на потолочной консоли |
| 7 | Левый боковой датчик удара — в центральной стойке |
| 8 | Правый боковой датчик удара — в центральной стойке |
| 9 | Контроллер охранной сигнализации — за передней лампой салона |
| 10 | Сирена охранной системы — на впускном резонаторе |
| 11 | Датчик освещенности |
| 12 | Аудиоусилитель — за правой задней панелью обивки |
| 13 | Контроллер дополнительного обогревателя — в панели климат-контроля |
| 14 | Аккумулятор — в зоне ног переднего пассажира |
| 15 | CAN-шина, шлюзовой модуль, аудиосистема — за правой задней панелью обивки |
| 16 | CAN-шина, шлюзовой контроллер — за приборной панелью |
| 17 | Контроллер компаса — за панелью приборов |
| 18 | Диагностический порт (DLC) |
| 19 | Модуль электроники водительской двери — в самой двери |
| 20 | Модуль электроники левой задней двери — в самой двери |
| 21 | Модуль электроники правой задней двери — в самой двери |
| 22 | Модуль электроники пассажирской двери — в самой двери |
| 23 | ЭБУ дизельного двигателя |
| 24 | ЭБУ бензинового двигателя |
| 25 | Блок предохранителей/реле в приборной панели |
| 26 | Блок предохранителей/реле в зоне ног |
| 27 | Контроллер левых ксеноновых фар — под левой фарой |
| 28 | Контроллер правых ксеноновых фар — под правой фарой |
| 29 | Левый мотор корректора фар |
| 30 | Правый мотор корректора фар |
| 31 | Гудок |
| 32 | Контроллер замка зажигания |
| 33 | ЭБУ иммобилайзера — в контроллере замка зажигания |
| 34 | Антенна иммобилайзера — у замка зажигания |
| 35 | ЭБУ газобаллонной установки |
| 36 | Многофункциональный контроллер — функции: датчик тормозной жидкости, центральный замок, датчик антифриза, внешние огни, внутреннее освещение, аварийка, поворотники, обогрев заднего стекла, гудок, задние фонари, открытие задней двери, дворники лобового/заднего стекла |
| 37 | Мультимедийный контроллер |
| 38 | Контроллер многофункционального рычага |
| 39 | Контроллер навигации — в аудиоблоке |
| 40 | Датчик внешней температуры — за бампером |
| 41 | Контроллер парктроников — за правой задней панелью обивки |
| 42 | Контроллер рулевого усилителя — на рейке руля |
| 43 | Датчик дождя — верх лобового стекла, центр |
| 44 | Контроллер электроники рулевой колонки — под рулем |
| 45 | Контроллер блокировки руля — на рулевой колонке |
| 46 | Сабвуфер — за левой задней панелью обивки |
| 47 | ЭБУ SRS — под центральной консолью |
| 48 | Контроллер телефонного интерфейса — под сиденьем |
| 49 | Контроллер электроники прицепа — за правой задней панелью обивки |
| 50 | ЭБУ трансмиссии — в коробке передач |
| 51 | Контроллер селектора передач |
Блок предохранителей

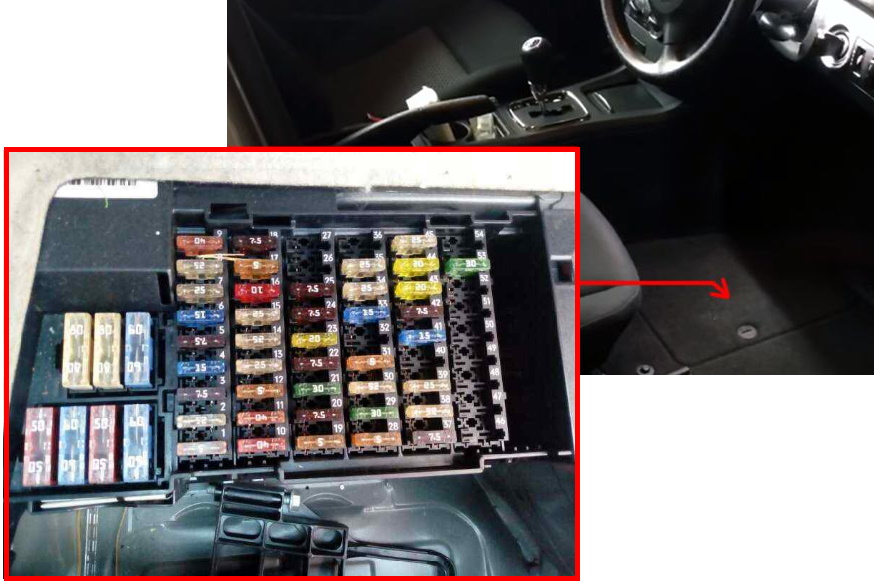

Главный блок предохранителей Mercedes W245 расположен в непосредственной близости от аккумулятора в области ног переднего пассажира. Чтобы получить доступ, требуется демонтировать защитную облицовку пола салона.
Диаграмма блока
Расшифровка предохранителей
| F1 | 10A До обновления: Выключатель стоп-сигналов |
| 5A После обновления и дорестайлинг с опцией U58 (освещение): Выключатель стоп-сигналов | |
| F2 | 25A Обогрев заднего стекла Mercedes W245 |
| F3 | 7,5A Панель приборов |
| Контроллер EZS | |
| F4 | 15A Контроллер EZS |
| Контроллер блокировки руля | |
| F5 | 7,5A Контроллер HAU |
| Контроллер KLA (автоклимат) | |
| F6 | 15A Левый гудок |
| Правый гудок | |
| F7 | 25A Насос топлива с датчиком уровня |
| F8 | 25A Потолочный контроллер |
| F9 | 40A Контроллер ESP и BAS |
| F10 | 40A Вентилятор мотора |
| F11 | 30A Двигатели 266: Реле цепи 87, мотор |
| 40A Двигатели 640: Реле цепи 87, мотор | |
| F12 | 5A Электронный модуль руля |
| Многофункциональный руль | |
| F13 | 25A Контроллер левой передней двери |
| F14 | 25A Контроллер правой передней двери |
| F15 | 25A Контроллер ESP и BAS |
| F16 | 10A Диагностический порт |
| Контроллер PTS (парктроник, до обновления) | |
| F17 | 5A Переключатель внешних огней |
| F18 | 7,5A АКПП 711, 716: Выключатель заднего хода |
| F19 | 5A Датчик угловой скорости AY |
| F20 | 7,5A Контроллер SRS |
| F21 | 30A Стартер |
| F22 | 7,5A Панель приборов |
| F23 | 20A Двигатели 640 (с 1.9.08): Датчик конденсата топлива с нагревом |
| 7,5A До обновления: Нагрев форсунок омывателя | |
| F24 | 7,5A Контроллер рулевого усилителя (ES) |
| F25 | 7,5A Выключатель стоп-сигналов |
| Контроллер ESP и BAS | |
| F26 | 7,5A АКПП 722: Контроллер селектора |
| F27 | 10A АКПП 722: ЭБУ CVT |
| F28 | 5A Переключатель внешних огней |
| F29 | 30A Контроллер SAM |
| F30 | 25A Реле цепи 87F |
| F31 | 5A Переключатель внешних огней |
| Контроллер центрального интерфейса (до 30.11.05) | |
| F32 | 7,5A Двигатели 266: ЭБУ ME |
| F33 | 15A Аудиосистема |
| Аудиомодуль и навигатор | |
| Контроллер COMAND | |
| F34 | 25A Контроллер левой задней двери |
| F35 | 25A Контроллер правой задней двери |
| F36 | 10A После обновления: Контроллер PTS |
| Контроллер прицепа | |
| 7,5A До обновления: Контроллер прицепа | |
| Разъем для мобильного телефона | |
| F37 | 7,5A Контроллер SRS |
| Датчик пассажира/детского кресла | |
| Система распознавания сиденья | |
| F38 | 25A Передний прикуриватель с подсветкой |
| F39 | 25A Мотор дворников |
| F40 | 25A Панорамная крыша: Контроллер люка |
| 7,5A Потолочный контроллер | |
| F41 | 15A Мотор дворника багажника |
| F42 | 7,5A Освещение бардачка |
| Зеркала с подсветкой | |
| Датчик педали (пакет для обучения) | |
| Освещение ног (пакет для обучения) | |
| Разъем VICS+ETC (Япония) | |
| Контроллер экстренного вызова (США) | |
| F43 | 7,5A Двигатели 266: Наконечник цепи 87M1e |
| 15A Двигатели 640: Наконечник цепи 87M1e | |
| Газ-бензин: Наконечник цепи 87M1e | |
| F44 | 15A Двигатели 266: Наконечник цепи 87M2e |
| 20A Двигатели 640: Наконечник цепи 87M2e | |
| F45 | 25A Двигатели 640: ЭБУ CDI |
| F46 | 25A Низкочастотный динамик (Япония, после обновления) |
| 40A Аудиоусилитель (после обновления) | |
| 7,5A UHI (до обновления) | |
| Компенсатор GSM 1800 (до обновления) | |
| Телефонный контроллер (Япония, до обновления) | |
| F47 | 7,5A Разъем телефона |
| UHI контроллер | |
| Голосовое управление (до обновления) | |
| Телефонный контроллер (Япония, до обновления) | |
| F48 | 7,5A Контроллер EDW/защиты |
| Сирена сигнализации | |
| F49 | 25A Верхний контроллер |
| Подогрев левого сиденья (подушка, до обновления) | |
| Подогрев левого сиденья (спинка, до обновления) | |
| Подогрев правого сиденья (подушка, до обновления) | |
| Подогрев правого сиденья (спинка, до обновления) | |
| F50 | 7,5A Мультимедийный интерфейс (после обновления) |
| ТВ-тюнер (после обновления) | |
| Цифровое радио (после обновления) | |
| CD-чейнджер (до обновления) | |
| VICS+ETC (Япония, до обновления) | |
| 30A Служебные: Крыша | |
| Наконечник цепи 30 | |
| F51 | 10A WSS (Канада) |
| Пульт спецсигналов (служебные) | |
| F52 | 7,5A Экстренный вызов (до 31.5.06) |
| 5A VICS+ETC (Япония, до 31.5.06) | |
| F53 | 30A Задняя розетка салона |
| Задний прикуриватель с подсветкой пепельницы | |
| F54 | 15A Служебные: 12V розетка |
| 25A Аудиоусилитель (до обновления) | |
| Низкочастотный динамик (до обновления) | |
| F55 | 7,5A До обновления и с кодом 614: |
| Левая фара | |
| Правая фара | |
| 10A После обновления: Левая фара | |
| F56 | 10A После обновления: Правая фара |
| F57 | 15A 13-контактный фаркоп (после обновления) |
| 20A Аудиоинтерфейс (Япония, до обновления) | |
| 7,5A Экстренный вызов | |
| SDAR контроллер | |
| F58 | 25A Контроллер прицепа |
| F59 | 20A 13-контактный фаркоп |
| Контроллер прицепа (до 31.5.05) | |
| F60 | 20A Контакт сиденья водителя |
| F61 | 20A Контакт сиденья пассажира |
| F62 | 40A После обновления: Реле 15 (2) (ксенон, телефон) |
| 25A До обновления: Реле 15 (2) (ксенон, телефон) | |
| F63 | 7,5A SDAR (Канада) |
| 25A Крыша (служебные) | |
| F64 | 40A Двигатели 266: Насос воздуха |
| 80A Двигатели 640: Конец нагрева свечей | |
| F65 | 80A Контроллер рулевого усилителя (ES) |
| F66 | 60A Контроллер SAM |
| F67 | 50A Реле 15R (2) (доп. оборудование) |
| F68 | 50A Стандарт (после обновления): Вентилятор двигателя/кондиционера (до обновления: для 266.920/266.940 с 722) |
| 60A Спец (после обновления): До обновления (для 640.940/640.941/266.960/266.980 и 266.920/266.940 с 550: фаркоп) | |
| F69 | 50A Реле 15R (1) |
| F70 | 60A Реле 15 (1) |
| F71 | 150A Двигатели 640: PTC обогреватель |
| F72 | 60A До обновления: Наконечник цепи 30 |
| Служебные: | |
| F7f7 | |
| F7f10 | |
| Такси: | |
| MSS контроллер |
Предохранители 38 и 53 отвечают за функционирование прикуривателей в Mercedes W245.
Блок реле

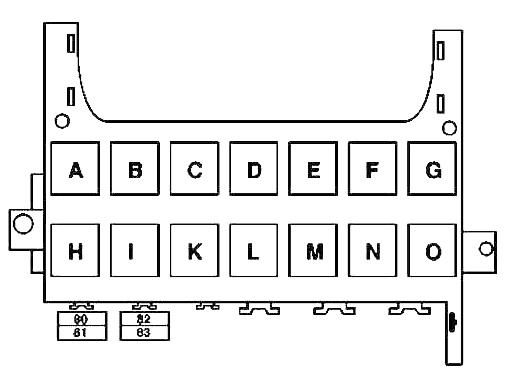

Блок реле в Mercedes W245 установлен под приборной панелью в зоне ног переднего пассажира. Доступ возможен после снятия обшивки, без демонтажа бардачка.
Диаграмма
Функции элементов
| Предохранители | |
| 80 | 30A Такси/служебные: MSS контроллер |
| 81 | 30A Такси/служебные: MSS контроллер |
| 82 | 30A Такси/служебные: MSS контроллер |
| 83 | 30A Такси/служебные: MSS контроллер |
| Реле | |
| А | Реле цепи 15R (2) |
| B | Реле цепи 15R (1) |
| C | Реле гудков |
| D | Реле обогрева стекла |
| E | Реле дворников 1/2 |
| F | Реле включения дворников |
| G | Реле цепи 15 (1) |
| H | Резерв |
| I | Реле насоса воздуха |
| K | Реле топливного насоса |
| L | Реле цепи 87, мотор |
| М | Реле стартера |
| N | Реле цепи 87F |
| O | Реле цепи 15 (2) |
Обнаружили неточность или хотите дополнить информацию о предохранителях и реле Mercedes W245 — оставляйте отзывы в комментариях.
