Предохранители и реле Mercedes W213: это пятое поколение премиального E-класса от бренда Mercedes-Benz, производившееся с 2016 по 2023 год в вариантах с бензиновыми и дизельными моторами. Доступны кузова седан W213, универсал S213 и купе. За период выпуска произошел обновленный рестайлинг. В этой статье детально рассмотрены предохранители Mercedes E-класса W213, включая схемы расположения блоков, иллюстрации реле и предохранителей различных типов, а также их точные места установки. Особое внимание уделено предохранителю прикуривателя в Mercedes W213 для удобства диагностики.
Важно: функции предохранителей и реле в Mercedes W213 могут варьироваться в зависимости от комплектации. Рекомендуется проверять данные по официальным схемам вашего автомобиля.
Расположение блоков предохранителей в салоне Mercedes W213
Основной блок в приборной панели
В интерьере автомобиля блок предохранителей и реле E-класса установлен слева на торце торпедо, скрытый под защитной панелью для удобного доступа.
Расположение на схеме

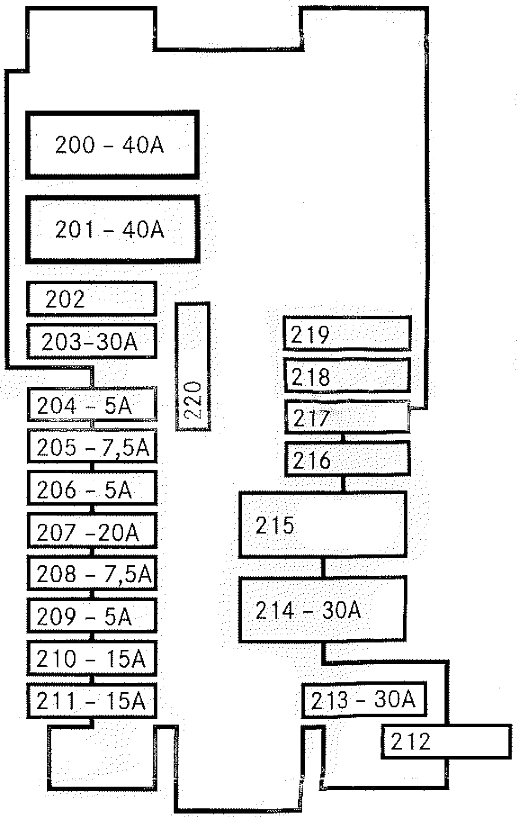

Расшифровка предохранителей
| 200 | Контроллер передней части кузова Mercedes W213 |
| 201 | Контроллер передней части кузова |
| 202 | |
| 203 | Электрические окна в E-класс |
| 204 | Такси-оборудование |
| 205 | Системы подушек безопасности W213 |
| 206 | Аналоговые часы |
| 207 | |
| 208 | Радио и навигация Mercedes |
| 209 | Климат-контроль и отопление |
| 210 | Система кондиционирования и отопления |
| 211 | Отопление и рулевое управление |
| 212 | |
| 213 | Преднатяжители ремней безопасности (левый и правый) |
| 214 | Электрические окна |
| 215 | |
| 216 | |
| 217 | |
| 218 | |
| 219 | |
| 220 |
Блок мощных предохранителей в салоне
Дополнительный блок высокомощных предохранителей Mercedes W213 может быть размещен у ног переднего пассажира для защиты ключевых систем.
Дополнительный блок под приборной панелью
Еще один модуль предохранителей и реле в Mercedes E-класс W213 располагается под торпедо со стороны пассажира, на стойке, за защитной крышкой.
Иллюстрация расположения
Диаграмма блока
Описание элементов
| 301 | Электростеклоподъемники; Складная крыша Vario в Mercedes W213 |
| 302 | Электрические окна |
| 303 | Регулировка передних сидений |
| 304 | Регулировка передних сидений |
| 305 | Датчики света и дождя |
| 306 | Обогрев и вентиляция передних сидений |
| 307 | Экстренный вызов eCall |
| 308 | Радио и навигационная система |
| 309 | Панорамная сдвижная крыша |
| 310 | Преднатяжители ремней безопасности (левый/правый) |
| 311 | Электроника двигателя W213 |
| 312 | Системы подушек безопасности |
| 313 | Радио |
| Навигационная система Mercedes | |
| 314 | Дополнительный обогреватель |
| 315 | Электроника двигателя |
| 316 | Потолочный пульт управления |
| 317 | Радио и навигация |
| 318 | Противоугонная система |
| 319 | KEYLESS-GO в E-класс |
| 320 | Радио |
| Навигационная система | |
| 321 | Замок зажигания |
| 322 | Приборная панель |
| 323 | Диагностический OBD-разъем |
| 324 | |
| 325 | Системы помощи водителю |
| 326 | Комфортный доступ |
| 327 | Регулировка передних сидений |
| 328 | Регулировка передних сидений |
| 329 | DISTROINC PLUS |
| 330 | |
| 331 | Радио |
| Навигационная система | |
| 332 | Преднатяжители ремней безопасности |
| 333 | |
| 334 | Климат-контроль и отопление |
| 335 | Система кондиционирования и отопления |
| 336 | Электроника двигателя |
| 337 | Радио |
| Навигационная система | |
| 338 | Радио |
| Навигационная система | |
| 339 | Системы помощи при вождении |
| 340 | Система кондиционирования и отопления |
| 341 |
Блок предохранителей под капотом Mercedes W213
В моторном компартменте, слева под капотом, размещен главный блок реле и предохранителей для ключевых систем автомобиля.
Схема расположения

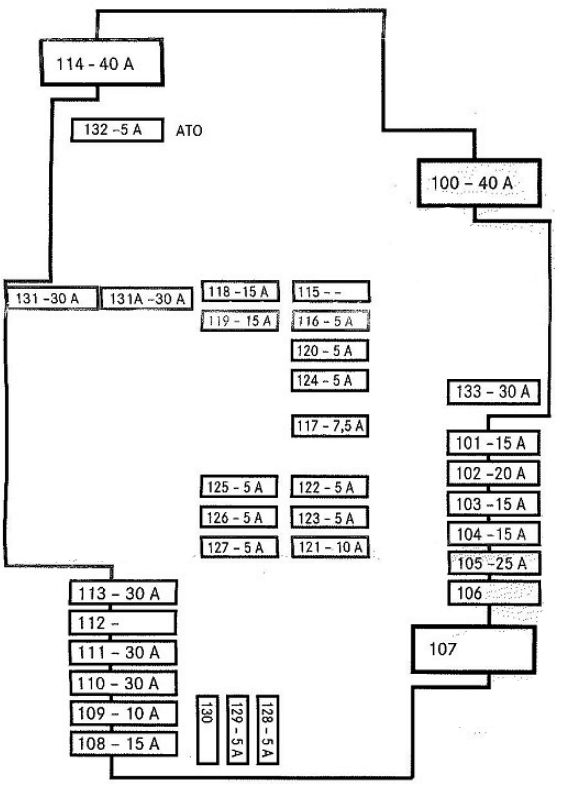

Функции предохранителей и реле
| 100 | ABS / ASR / ESP / BAS в W213 |
| 101 | Электроника двигателя |
| 102 | Электроника двигателя |
| 103 | Электроника двигателя |
| 104 | Электроника двигателя |
| 105 | Автоматическая трансмиссия |
| 106 | |
| 107 | |
| 108 | Электроника двигателя |
| 109 | Электроника двигателя |
| 110 | Фары ближнего света |
| 111 | Система дворников |
| 112 | |
| 113 | Стартер двигателя |
| 114 | Пневмоподвеска AIRMATIC |
| 115 | |
| 116 | ABS / ASR / ESP / BAS |
| 117 | Климат-контроль и отопление |
| Электроника двигателя | |
| 118 | Электроника двигателя |
| 119 | Электроника двигателя |
| 120 | Обогрев лобового стекла |
| 121 | |
| 122 | Автоматическая коробка передач |
| 123 | Контроллер передней части кузова |
| 124 | Электроника двигателя |
| 125 | Электроника двигателя |
| 126 | Переключатель внешнего освещения |
| 127 | |
| 128 | Переключатель внешнего освещения |
| 129 | ABS / ASR / ESP / BAS |
| 130 | |
| 131 | |
| 131A | Стартер |
| 132 | Пневмоподвеска AIRMATIC |
| 133 | Фары ближнего света |
Блок предохранителей в багажнике Mercedes W213
В заднем отсеке, справа за панелью обшивки, установлен дополнительный блок реле и предохранителей для задних систем.
Диаграмма блока
Расшифровка
| 400 | Электроника двигателя |
| 401 | Электроника двигателя |
| 402 | Электроника двигателя |
| 403 | Климат-контроль и отопление |
| 404 | Регулировка передних сидений |
| 405 | Система кондиционирования и отопления |
| 406 | Складная крыша Vario |
| 407 | Регулировка передних сидений |
| 408 | Аудиосистема Mercedes |
| 409 | Электроника двигателя |
| 410 | |
| 411 | Топливная система |
| 412 | Преднатяжители ремней безопасности |
| 413 | Электроника двигателя |
| 414 | ТВ-тюнер |
| 415 | DISTROINC PLUS |
| 416 | Дополнительный нагреватель |
| 417 | Амбиентное освещение |
| 418 | |
| 419 | |
| 420 | |
| 421 | Комфортный доступ |
| 422 | Радио |
| Навигационная система | |
| 423 | |
| 424 | |
| 425 | Воздушный шарф |
| Обогрев и вентиляция передних сидений | |
| 426 | Воздушный шарф |
| Такси-оборудование | |
| 427 | Электроника двигателя |
| 428 | Пневмоподвеска |
| AIRMATIC | |
| 429 | Регулировка задних сидений |
| 430 | |
| 431 | |
| 432 | |
| 433 | |
| 434 | |
| 435 | Дистанционное открытие багажника |
| Складная крыша Vario | |
| 436 | Такси-оборудование |
| 437 | |
| 438 | Регулировка задних сидений |
| 439 | Регулировка задних сидений |
| 440 | Комфортный доступ |
| 441 | Обогрев и вентиляция задних сидений |
| 442 | Климат-контроль и отопление |
| 443 | Такси-оборудование |
| 444 | Фаркоп для прицепа |
| 445 | Фаркоп для прицепа |
| 446 | Фаркоп для прицепа |
| 447 | Фаркоп для прицепа |
| 448 | Фаркоп для прицепа |
| 449 | Розетка 230В в багажнике |
| 450 | Регулировка задних сидений |
| 451 | Обогрев и вентиляция задних сидений |
| 452 | Электроника двигателя |
| 453 | Обогрев и вентиляция передних сидений |
| 454 | Пневмоподвеска |
| AIRMATIC | |
| 455 | Розетка 230В |
| 456 | Розетка 12В в багажнике (прикуриватель) |
| 457 | Розетка 12В на центральной консоли (прикуриватель) |
| 458 | Розетка 12В на центральной консоли (прикуриватель) |
| 459 | |
| 460 | |
| 461 | Климат-контроль и отопление |
| 462 | |
| 463 | Автоматическая коробка передач |
| 464 | Автоматическая коробка передач |
| Электроника двигателя | |
| 465 | |
| 466 | |
| 467 | Мониторинг давления в шинах TPMS |
| 468 | Ассистент парковки |
| 469 | Дистанционное открытие багажника |
| 470 | Электроника двигателя |
| 471 | |
| 472 | Преднатяжители ремней безопасности |
| 473 | Пневмоподвеска |
| AIRMATIC | |
| Электроника двигателя | |
| 474 | Обогрев заднего стекла |
| 475 | Аудиосистема |
| 476 | Задний контроллер кузова |
| 477 | Задний контроллер кузова |
| 478 | Аудиосистема |
| 479 | |
| 480 | Радио |
| Навигационная система | |
| 481 | |
| 482 | |
| 483 | |
| 484 |

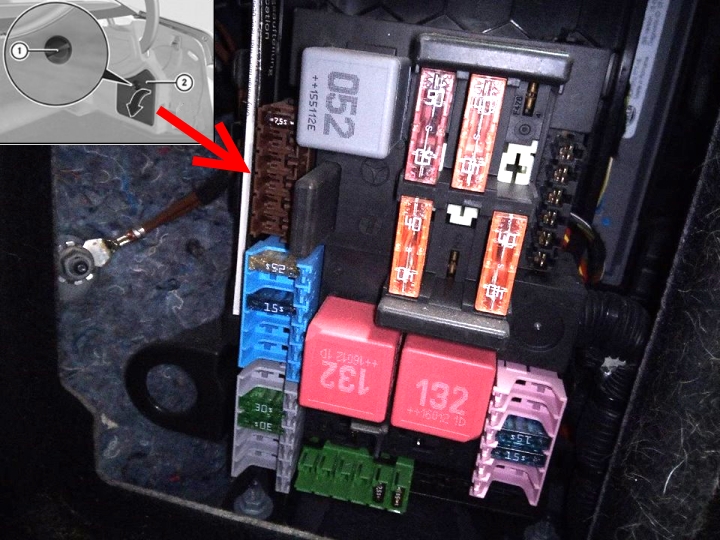

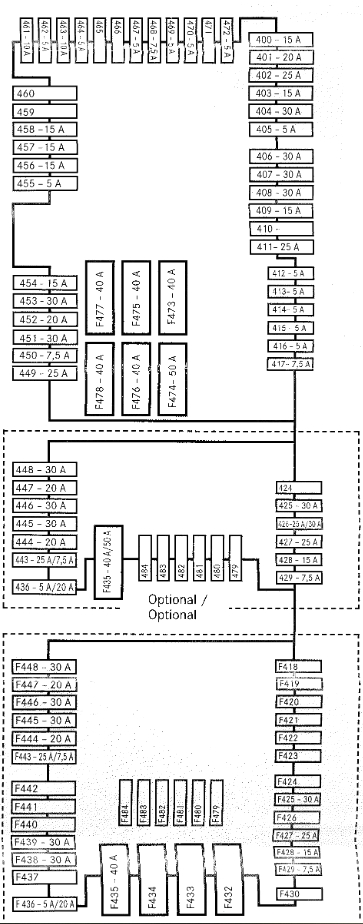

Примечание: диаграмма блока в багажнике инвертирована по сравнению с фото. Предохранители прикуривателя — номера 456, 457, 458 (нижний правый угол, синие) в Mercedes W213.

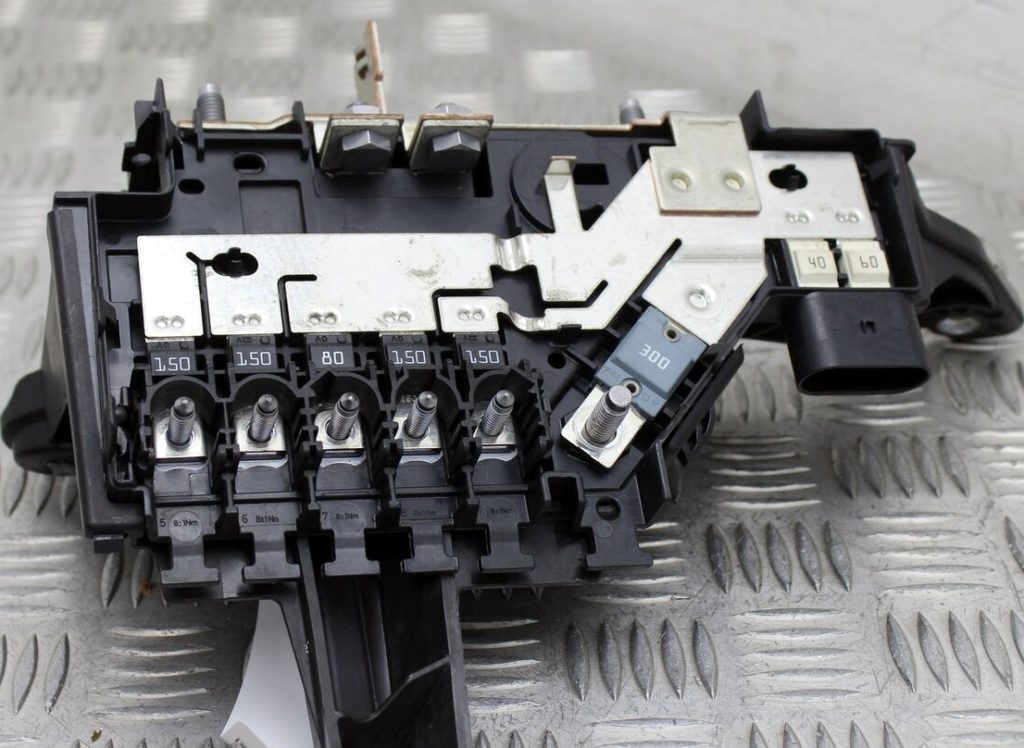

Отдельно может быть установлен блок мощных предохранителей рядом с аккумулятором в моторном отсеке или под капотом для высоконагруженных цепей.
