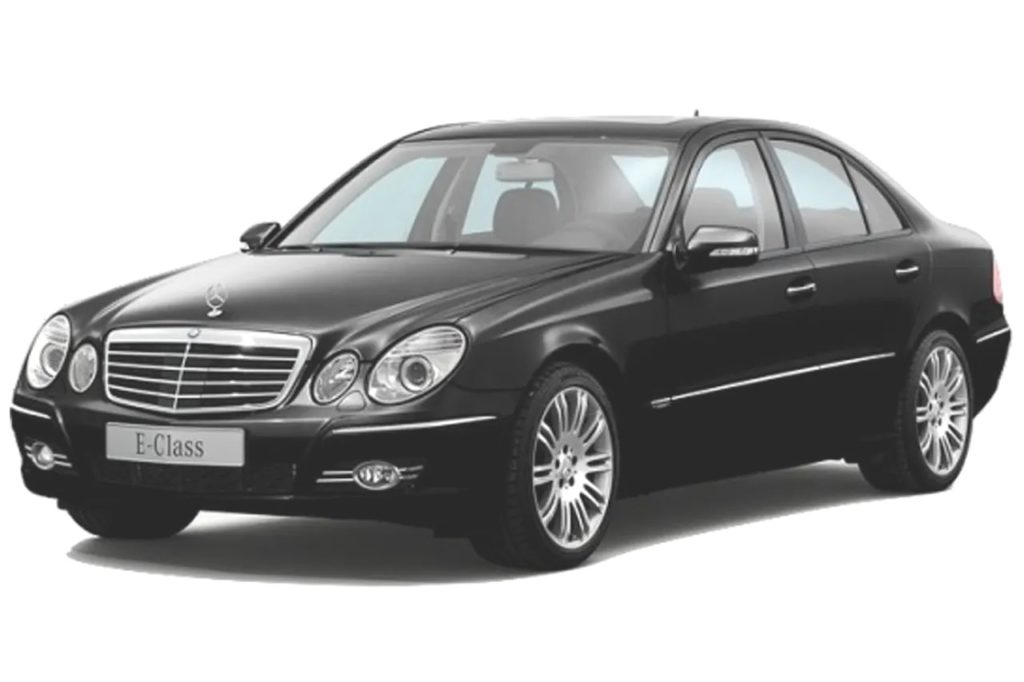

Mercedes-Benz W211 — это третье поколение премиальных авто E-класса, производившихся в период с 2002 по 2009 год. Модель оснащалась разнообразными двигателями: бензиновыми (E200, E220, E230, E240, E270, E280, E300, E320, E350, E400, E420, E500, E55 AMG, E63 AMG) и дизельными вариантами, а также кузовами седан W211 и универсал S211. За годы выпуска автомобиль подвергся рестайлингу. В этой статье мы подробно разберем расположение электронных блоков управления, предохранителей и реле для Mercedes W211, включая схемы, фото-иллюстрации и акцент на предохранитель прикуривателя. Полезная информация для владельцев Mercedes E-класса по замене предохранителей, диагностике и ремонту электрики.
Положение блоков предохранителей и их содержимое может варьироваться в зависимости от года выпуска Mercedes W211 и комплектации электрической системы вашего автомобиля.
Расположение блоков предохранителей и реле Mercedes W211

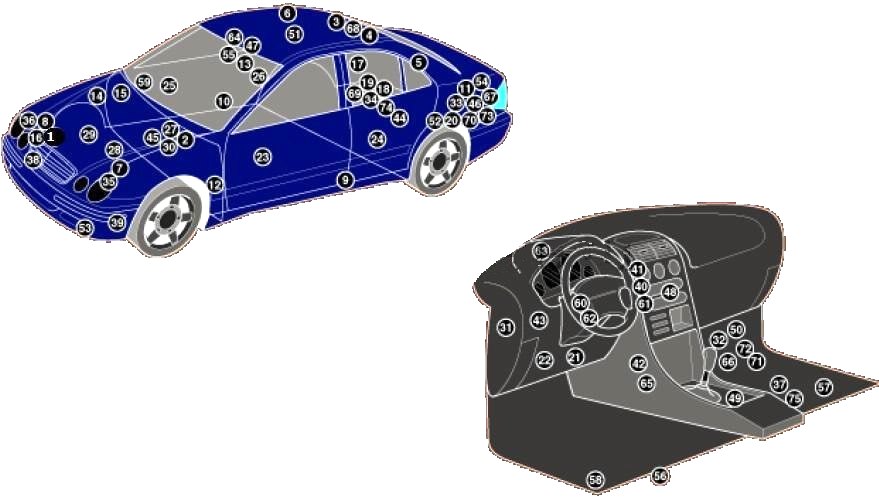

Общая схема расположения электронных блоков Mercedes E-класс (W211)
Подробное описание компонентов
| 1 | ЭБУ ABS — с 31/05/06 |
| 2 | ЭБУ ABS — с 01/06/06 |
| 3 | Усилитель антенны для аудио- и навигационной систем |
| 4 | Усилитель антенны №1 (TV-тюнер) — заднее стекло |
| 5 | Усилитель антенны №2 (TV-тюнер) — левая задняя стойка (седан) или левая задняя дверь (универсал) |
| 6 | Усилитель антенны №3 (TV-тюнер) — правая задняя стойка (седан) или правая задняя дверь (универсал) |
| 7 | Левый датчик удара — за фары |
| 8 | Правый датчик удара — за фары |
| 9 | Левый датчик бокового удара — центральная стойка |
| 10 | Правый датчик бокового удара — центральная стойка |
| 11 | ЭБУ противоугонной системы — левая сторона багажника (интегрировано с многофункциональным ЭБУ №2) |
| 12 | Сирена противоугонной системы — за аркой колеса |
| 13 | Датчик освещенности — верх лобового стекла по центру |
| 14 | Доп. аккумулятор — с 31/05/06, если установлен |
| 15 | Доп. аккумулятор — с 31/05/06, если установлен |
| 16 | ЭБУ доп. отопителя |
| 17 | Приемник ИК-сигнала доп. отопителя — правая сторона багажника |
| 18 | Основной аккумулятор — под полом багажника |
| 19 | ЭБУ аккумулятора — под полом багажника |
| 20 | ЭБУ привода багажника |
| 21 | CAN-шина и шлюзовой модуль |
| 22 | Диагностический порт (OBD-II) |
| 23 | ЭБУ левой передней двери |
| 24 | ЭБУ левой задней двери |
| 25 | ЭБУ правой передней двери |
| 26 | ЭБУ правой задней двери |
| 27 | ЭБУ двигателя — дизель/112/113 |
| 28 | ЭБУ двигателя — 271 |
| 29 | ЭБУ двигателя — 272/273 |
| 30 | Блок предохранителей/реле в моторном отсеке |
| 31 | Блок предохранителей/реле на приборной панели |
| 32 | Блок предохранителей/реле в зоне ног |
| 33 | Блок предохранителей/реле в багажнике |
| 34 | Блок предохранителей/реле в нише запаски |
| 35 | ЭБУ левой фары (ксенон) |
| 36 | ЭБУ правой фары (ксенон) |
| 37 | ЭБУ корректора фар — под правым сиденьем (ксенон) |
| 38 | Горн №1 — за радиаторной решеткой |
| 39 | Горн №2 — за бампером |
| 40 | ЭБУ замка зажигания |
| 41 | ЭБУ иммобилайзера (интегрировано с ЭБУ зажигания) |
| 42 | ЭБУ keyless go — за пепельницей |
| 43 | ЭБУ освещения — за выключателем света |
| 44 | ЭБУ датчика нагрузки багажника (универсал) — под полом багажника |
| 45 | Многофункциональный ЭБУ №1 — на блоке предохранителей моторного отсека: контроль кондиционера, тормозной/охлаждающей жидкости, освещение, омыватели, горны, салонный свет, температура, дворники |
| 46 | Многофункциональный ЭБУ №2 — на блоке багажника: охранная система, багажник/двери, центральный замок, топливо, насос, аварийка, обогрев стекла, поворотники, задний свет |
| 47 | Многофункциональный ЭБУ №3 — в потолочной консоли: датчики объема, освещенность, салонный свет, датчик дождя |
| 48 | Многофункциональный ЭБУ №4 — на приборной панели: кондиционер, замки, аварийка, задний дворник |
| 49 | Многофункциональный ЭБУ №5 — в центральной консоли: доп. обогреватель, парктроник, подвеска, привод багажника |
| 50 | Многофункциональный ЭБУ №6 — зона ног: насос охлаждения, противотуманки, подогрев сидений, задний ход, селектор АКПП |
| 51 | Многофункциональный ЭБУ №7 — в задней лампе (с панорамной крышей): салонный свет |
| 52 | ЭБУ навигации |
| 53 | Датчик температуры воздуха |
| 54 | ЭБУ парктроника — левая сторона багажника |
| 55 | Датчик дождя — верх лобового стекла по центру |
| 56 | ЭБУ левого переднего сиденья — под сиденьем |
| 57 | ЭБУ правого переднего сиденья — под сиденьем |
| 58 | Реле подголовников (с 01/06/05) |
| 59 | ЭБУ солнечной батареи — за приборной панелью |
| 60 | ЭБУ рулевой колонки — за рулем |
| 61 | ЭБУ замка руля — в ЭБУ зажигания |
| 62 | Датчик положения руля — в ЭБУ рулевой колонки |
| 63 | ЭБУ подогрева руля — у приборов (с 05/05) |
| 64 | ЭБУ люка — в потолочной консоли |
| 65 | ЭБУ SRS |
| 66 | ЭБУ активной подвески — зона ног |
| 67 | ЭБУ задней двери — левая сторона багажника |
| 68 | Антенна телефона |
| 69 | ЭБУ телефонного интерфейса — зад багажника под панелью |
| 70 | ЭБУ прицепа — левая сторона багажника |
| 71 | ЭБУ секвентальной МКПП — зона ног |
| 72 | ЭБУ АКПП — зона ног |
| 73 | ЭБУ контроля давления шин — левая сторона багажника |
| 74 | ЭБУ голосового управления — зад багажника под панелью |
| 75 | Датчик бокового ускорения |
Блок предохранителей в моторном отсеке Mercedes W211
В моторном отсеке основной блок с предохранителями и реле Mercedes W211 размещен слева у стойки, прикрыт пластиковой крышкой для защиты от пыли и влаги.
Схема блока предохранителей моторного отсека Mercedes W211
Расшифровка предохранителей и реле
| 43 | 15A ЭБУ ME (двигатели 112, 113, 156, 271, 272, 273) |
| ЭБУ CDI (двигатели 628, 629, 642, 646, 647, 648) | |
| ЭБУ SAM с задним релейным блоком (двигатели 629, 642, 646, 647, 648) | |
| ЭБУ SAM водительской стороны (двигатели 629, 642) | |
| 44 | 15A ЭБУ CDI (двигатели 646, 647, 648) |
| ЭБУ ME (двигатели 271, 272, 273) | |
| Клапан газа цил. 1 (271 CNG) | |
| Клапан газа цил. 2 (271 CNG) | |
| Клапан газа цил. 3 (271 CNG) | |
| Клапан газа цил. 4 (271 CNG) | |
| 45 | 7,5A ЭБУ AIRmatic с ADS |
| ЭБУ регулировки заднего моста | |
| ЭБУ селектора АКПП NAG (5-ст.) | |
| Датчик селектора ASG | |
| 46 | 7,5A ЭБУ EGS (АКПП NAG 5-ст.) |
| ЭБУ ASG (Sequentronic) | |
| ЭБУ VGS (АКПП 7-ст.) | |
| 47 | 5A ЭБУ ESP, PML, BAS |
| 48 | 7,5A ЭБУ пассивной безопасности |
| Левый передний натяжитель ремня (с 2007) | |
| Правый передний натяжитель ремня (с 2007) | |
| 49 | 7,5A ЭБУ пассивной безопасности |
| Датчик пассажира/детского кресла | |
| Реле NECK-PRO подголовников | |
| 50 | 5A Разъем мобильного телефона |
| Разъем VICS (Япония) | |
| ЭБУ аварийного вызова (с 2007; США) | |
| 51 | 5A Резерв |
| 52 | 7,5A Выключатель внешнего света |
| Приборная панель | |
| Подсветка бардачка | |
| ЭБУ корректора фар (биксенон) | |
| Вентилятор с регулятором (с 2007) | |
| 53a | Резерв |
| 53b | 15A Реле горнов |
| 54a | 15A Прикуриватель с подсветкой |
| 54b | 15A Прикуриватель с подсветкой |
| 55 | 7,5A Телефон MB |
| Bluetooth-модуль MB | |
| Разъем мобильного телефона | |
| ЭБУ аварийного вызова (с 2007; США) | |
| 56 | 40A Мотор дворников (M6/1) |
| 57 | 25A ЭБУ CDI (628, 646, 647, 648) |
| Вентилятор (271, 272, 273) | |
| ЭБУ ME (271, 272, 273) | |
| Клапан регенерации (271, 272, 273) | |
| Датчик PremAir (271, 272, 273) | |
| Клапан адсорбера (США) | |
| 58 | 15A Двигатели 112, 113, 156: |
| Катушка зажигания 1 | |
| Катушка зажигания 2 | |
| Катушка зажигания 3 | |
| Катушка зажигания 4 | |
| Катушка зажигания 5 | |
| Катушка зажигания 6 | |
| Катушка зажигания 7 | |
| Катушка зажигания 8 | |
| 59 | 15/20A Реле стартера |
| 60 | 10A Вентилятор масляного радиатора (E55/E63 AMG) |
| 61 | 40A Воздушный насос |
| 62 | 30A Реле насоса ASG |
| 63 | 15A ЭБУ ASG |
| Реле клеммы 87 (112, 113) | |
| ЭБУ ME (112, 113) | |
| 64 | 7,5A Выключатель света |
| Приборная панель | |
| ЭБУ рулевой колонки (до 2007) | |
| Панель KLA | |
| 65 | 20A ЭБУ EZS |
| ЭБУ блокировки руля | |
| 66 | 7,5A Правая фара |
| Левая фара | |
| Регулятор LWR (с 2007) | |
| Модуль корректора (биксенон) | |
| 67 | 5/10A Выключатель стоп-сигналов |
| Реле в блоке | |
| I | Реле 87 двигатель |
| K | Реле 87 шасси |
| L | Реле стартера |
| М | Реле насоса ASG (до 2007) |
| N | Реле клеммы 15 |
| O | Реле горнов |
| P | Реле 15R |
| R | Реле воздушного насоса (кроме E55/E63 AMG) |
| Реле вентилятора радиатора (E55/E63 AMG) | |
| S | Реле AIRMATIC |
| T | Реле отключения потребителей (до 2007) |
Предохранитель прикуривателя в передней части — №54. Для задних розеток смотрите блоки багажника Mercedes W211.
Блоки предохранителей в салоне Mercedes W211
Блок на приборной панели
Блок предохранителей в салоне Mercedes W211 расположен слева на приборной панели за крышкой, удобен для быстрого доступа.
Иллюстрация блока
Схема блока приборной панели Mercedes W211
Назначение предохранителей
| 150A Питание заднего блока силовых предохранителей | |
| 21 | 25/30A ЭБУ задней правой двери |
| 22 | ЭБУ передней правой двери |
| 23 | 30A ЭБУ сиденья пассажира с памятью |
| 24 | 25A Клемма 30 Keyless-Go |
| 25 | 25A Автономный отопитель STH |
| 5A Защита отопителя | |
| Приемник STH | |
| 26 | 7,5A CD-чейнджер |
| 27 | 5A Реле 15 (с 2007) |
| 28 | 5A Аудиосистема |
| COMAND панель (Япония) | |
| 15A Audio 50 APS | |
| 15A COMAND панель | |
| 29 | 15A Клемма 30 |
| 15A Преобразователь DC (до 2003) | |
| 7,5A ЭБУ рулевой колонки | |
| 7,5A ЭБУ EZS | |
| 30 | 7,5A Диагностический разъем |
| 31 | 5A Верхняя панель |
| 5A Реле отключения (2006) | |
| 7,5A SAM водительской стороны (до 2006) | |
| 32 | 25/30A ЭБУ задней левой двери |
| 33 | 25/30A ЭБУ передней левой двери |
| 34 | 30A ЭБУ водительского сиденья с памятью |
| 35 | 5A WSS (с 2007; США) |
| 36 | 25A Подогрев/вентиляция сидений |
| 37 | 7,5/15A AIRmatic ADS |
| 38 | 7,5A Реле NECK-PRO |
| 39 | 5A Нижняя панель |
| 40 | 5A Верхняя панель (до 2006) |
| 10A Подогрев сидений | |
| 41 | 5A Центральный интерфейс |
| 42 | 7,5A Реле отключения (до 2006) |
| ЭБУ ME (112, 113) | |
| Реле 87 (629, 642, 646 EVO) | |
| SAM водительской стороны (271 и др.) | |
| ЭБУ CNG (271) | |
Блок под приборной панелью Mercedes W211
Этот блок предохранителей Mercedes W211 скрыт в зоне ног пассажира: снимите обшивку и крышку для доступа к высокомощным элементам.
Схема блока под панелью
Расшифровка высокомощных предохранителей
| 68 | 200A Доп. подогреватель (629, 642, 646, 647, 648) |
| 69 | 150A Предпусковой подогрев (646, 647, 648) |
| 150A Время накаливания (629, 642, 646) | |
| 70 | 150A Реле доп. АКБ |
| Пуск от внешнего источника (с 2007; 211.2) | |
| 71 | 100A Вентилятор (все двигатели) |
| 72 | 50A Гидроблок SBC |
| 73 | 40A Гидроблок SBC |
| 40A ЭБУ ESP (с 2007) | |
| 74 | 40A Реле AIRMATIC |
| 75 | 40A SAM пассажирской стороны |
| 76 | 40A Реле катализатора (2003; E55 AMG) |
| 40A Правый натяжитель PRE-SAFE | |
| 77 | 40A Рекуперация воздуха |
| ЭБУ солнечного генератора | |
| Вентилятор (с 2007) |
Блоки предохранителей в багажнике Mercedes W211
Блок за обшивкой багажника
С левой стороны багажного отсека Mercedes W211, за обшивкой, монтируется блок предохранителей и реле для задней электрики.
Схема блока за обшивкой
Описание предохранителей и реле
| 1 | 30A Регулировка пассажирского сиденья |
| ЭБУ водительского сиденья с памятью | |
| 2 | 30A Регулировка водительского сиденья |
| ЭБУ пассажирского сиденья с памятью | |
| 3 | 7,5A ЭБУ RDK (давление шин) |
| ЭБУ PTS (парктроник) | |
| TV-тюнер (аналоговый/цифровой) | |
| Процессор навигации | |
| 4 | 15/20A Топливный насос (кроме E55/E63 AMG) |
| 7,5/15A Насос интеркулера (E55 AMG) | |
| 5 | Резерв |
| 6 | 40A Аудиоинтерфейс |
| Левый антенный усилитель | |
| Аудиосистема | |
| 7 | 15A ЭБУ багажника |
| 8 | 7,5A Левый антенный усилитель |
| Датчик EDW | |
| Сирена тревоги | |
| 9 | 25A Потолочная панель |
| 10 | 40A Обогрев заднего стекла |
| 11 | 20A ЭБУ багажника |
| 12 | 15A Розетка багажника |
| 13 | 15A Розетка салона |
| 14 | Резерв |
| 15 | 10A Центральный замок топливного бака |
| 16 | 20A Подогрев/вентиляция сидений |
| 17 | 20A ЭБУ AAG (прицеп) |
| 18 | 20A ЭБУ AAG (прицеп) |
| 19 | 20A Пневмонасос сиденья |
| 20 | 7,5A Реле шторки стекла |
| Реле | |
| A | Реле топливного насоса (кроме E55/E63 AMG) |
| Реле насоса интеркулера (E55 AMG) | |
| B | Реле 15R №2 |
| C | Резервное реле №2 |
| D | Реле заднего дворника |
| E | Реле обогрева стекла |
| F | Реле 15R №1 |
| G | Реле бака полярность 1 |
| H | Реле бака полярность 2 |
Блок возле аккумулятора Mercedes W211
Около АКБ в багажнике Mercedes W211 размещен дополнительный блок для силовых предохранителей большой мощности.
Схема блока возле АКБ
Обозначение силовых предохранителей
| 78 | 200A SAM водительской стороны |
| 79 | 200A Задний SAM |
| 80 | 150A SAM водительской стороны |
| 81 | 150A Салонный блок |
| 82 | 150A Блок II арки (спец. авто) |
| 150A 82A/82B (E55/E63 AMG) | |
| 82A | 30A Реле насоса (E55 AMG) |
| 40A Левый насос (E63 AMG) | |
| 40A Правый насос (E63 AMG) | |
| 82B | 40A Реле катализатора |
| 83 | 30A MSS (такси) |
| 84 | 5A ЭБУ АКБ |
| Датчик АКБ | |
| 85 | 5A Телефонный интерфейс |
| Громкая связь | |
| Голосовое управление | |
| UHI интерфейс | |
| 86 | Розетка салона (5/30/5A по годам) |
| 5A SDAR (с 2007; США) | |
| 30A MSS (спец. авто) | |
| 30A GAS (спец. авто) | |
| 30A Клемма 30 салон (спец. авто) | |
| 87 | 40A Пневмонасос сиденья |
| 88 | 30A HDS (211.0) |
| Закрытие багажника (211.2) | |
| 89 | 40A Пол багажника (211.2) |
| 90 | 40A Левый натяжитель PRE-SAFE |
| MSS (такси) | |
| 30A Реле насоса (до 2004; E55 AMG) | |
| 91 | 40A MSS (такси) |
Это полное руководство по предохранителям и реле Mercedes W211. Если у вас есть дополнения или вопросы по электрике E-класса — оставляйте в комментариях.
