Предохранители и реле Mercedes-Benz W203

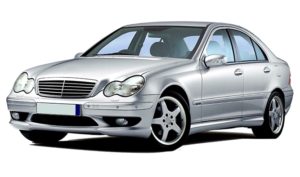

Mercedes-Benz W203 C-Class – это второе поколение популярной линейки, производившейся с 2000 по 2007 годы, включая модели 2000, 2001, 2002, 2003, 2004, 2005, 2006 и 2007 годов выпуска. Доступны кузова седан W203, универсал S203, а также купе в вариантах C160, C180, C230, C240, C280, C320. За период производства автомобиль подвергся рестайлингу. В этой статье мы подробно разберем расположение электронных блоков управления, схемы предохранителей и реле для Mercedes 203, с фото и иллюстрациями их размещения. Особое внимание уделим предохранителям, отвечающим за прикуриватель, бензонасос, а также другие ключевые элементы электрики Mercedes C-Class W203.

Расположение блоков управления и конфигурация элементов внутри них могут варьироваться в зависимости от года выпуска, региона поставки и комплектации электрического оборудования вашего Mercedes-Benz 203.

Расположение

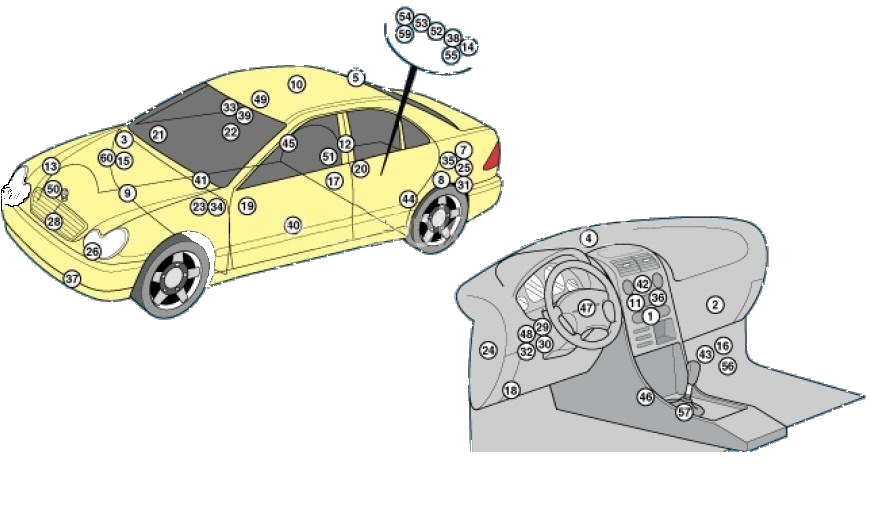

Общая схема расположения электронных блоков управления в Mercedes W203

Описание

1	Блок управления кондиционером/отопителем – в панели управления отопителем
2	Блок управления вентилятором кондиционера/отопителя – рядом с электродвигателем вентилятора
3	Датчик чистоты воздуха (система кондиционирования)
4	Датчик солнечного света (система кондиционирования)
5	Усилитель сигнала антенны — 1, верхняя часть заднего стекла
7	Блок управления противоугонной системой (объединен с многофункциональным блоком управления) — левая часть багажного отделения
8	Датчик наклона автомобиля (противоугонная система) – левая часть багажного отделения
9	Звуковой сигнал противоугонной системы — за накладкой колесной арки
10	Датчики изменения объема (противоугонная система)
11	Блок аудиосистемы — в навигационной системе
12	Усилитель выходного сигнала аудиосистемы (если есть) — правая часть багажного отделения
13	Блок управления дополнительным отопителем
14	Приемник дистанционного управления дополнительным отопителем — под панелью (задняя часть багажного отделения)
15	Аккумуляторная батарея
16	Блок управления вакуумным насосом усилителя тормозов
17	Датчик сигнала центрального замка (инфракрасный) — в ручке двери водителя
18	Диагностический разъем (DLC)
19	Блок управления электрооборудованием двери водителя
20	Блок управления электрооборудованием левой задней двери
21	Блок управления электрооборудованием двери пассажира
22	Блок управления электрооборудованием правой задней двери
23	Блок предохранителей/реле, моторный отсек 1
24	Блок предохранителей/реле приборная панель
25	Блок предохранителей/реле, багажное отделение
26	Блок управления фарой, левый (модели с ксеноновыми фарами)
27	Блок управления фарой, правый (модели с ксеноновыми фарами)
28	Звуковые сигналы 1/2 — за решеткой радиатора
29	Блок управления замком зажигания
30	Электронный блок управления иммобилайзером — (объединен с блоком управления замком зажигания)
31	Реле указателей поворотов/аварийной сигнализации — в многофункциональном блоке управления 2
32	Блок управления освещением – за переключателем головного освещения
34	Многофункциональный блок управления 1 — прикреплён к блоку предохранителей/реле в моторном отсеке — функции: лампы освещения салона, головное освещение, звуковые сигналы, очистители лобового стекла, контроль давления в системе кондиционирования, омыватели фар, уровень охлаждающей жидкости, уровень тормозной жидкости, термометр, электропривод зеркал заднего вида на дверях
35	Многофункциональный блок управления 2 — соединён с блоком предохранителей/реле в багажном отсеке — функции: центральный замок, уровень топлива, противоугонная система, аварийная сигнализация, обогреватель заднего стекла, задние фонари, привод открывания крышки багажника, очиститель заднего стекла (универсал)
36	Блок управления навигационной системой
37	Датчик температуры окружающего воздуха
38	Блок управления системы парковки — под панелью в задней части багажного отделения
39	Датчик дождя — верхняя центральная часть лобового стекла
40	Блок управления электроприводом сиденья (с памятью), передним левым — под сиденьем
41	Блок управления электроприводом сиденья (с памятью), передним правым — под сиденьем
42	Блок управления подогревом сиденья, передний — в блоке переключателей
43	Электронный блок управления КПП — секвентальная МКПП
44	Боковой датчик удара, левый – под задним сиденьем
45	Боковой датчик удара, правый — под задним сиденьем
46	Электронный блок управления SRS
47	Блок управления электрооборудованием рулевой колонки — за рулевым колесом
48	Блок управления замком рулевой колонки — встроен в блок управления замком зажигания
49	Блок управления электроприводом люка
50	Датчик высоты положения кузова, передний (модели с ксеноновыми фарами) — передний стабилизатор поперечной устойчивости
51	Датчик высоты положения кузова, задний (модели с ксеноновыми фарами) — задняя ось
52	Модуль подключения к телефонной сети – под панелью в задней части багажного отделения
53	Блок управления интерфейсом телефона — под панелью в задней части багажного отделения
54	Приемопередатчик телефона — под панелью в задней части багажного отделения
55	Блок управления электрооборудованием прицепа — под панелью в задней части багажного отделения
56	Электронный блок управления КПП
57	Блок управления переключением передач – селектор АКПП
59	Блок системы голосовой активации – под панелью в задней части багажного отделения
60	Блок предохранителей/реле, моторный отсек 2

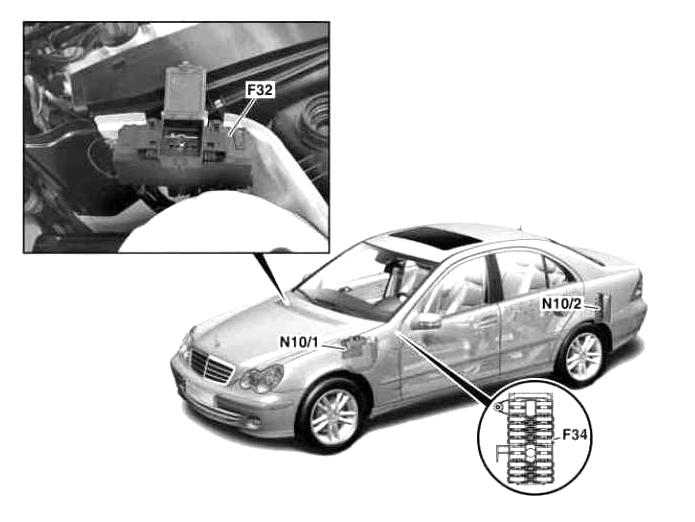

Расположение блоков предохранителей и реле в Mercedes-Benz 203 C-Class

Обозначение

F32 — Блок силовых предохранителей в Mercedes 203
F34 — Блок предохранителей в панели приборов
N10/1 — Блок предохранителей и реле в моторном отсеке
N10/2 — Блок предохранителей и реле в багажном отсеке

Блок в салоне

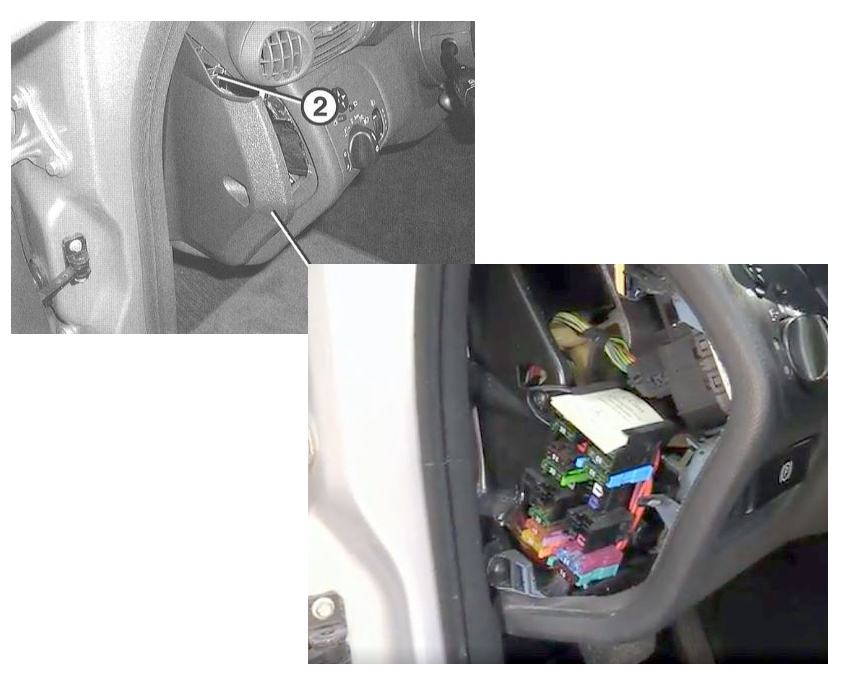

Блок предохранителей в салоне Mercedes 203 расположен на левом конце приборной панели, скрытый за защитной крышкой. Это ключевой элемент электрической системы C-Class.

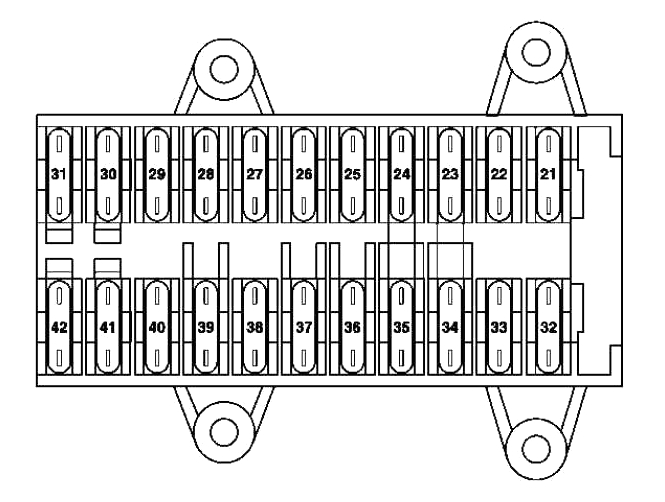

Схема

Назначение предохранителей и реле в салонном блоке Mercedes 203

21	30A Блок управления левой передней двери
22	30A Блок управления правой передней двери
23	15A Прикуриватель
24	7,5A CD-проигрыватель с чейнджером (в бардачке)
25	30A Блок управления верхней контрольной панели
26	25A Звуковой усилитель
27	30A Блок управления электроприводом регулировки водительского сиденья (с памятью)
28	30A Запасной предохранитель
29	30A Блок управления электроприводом регулировки водительского сиденья (с памятью)
29	Многофункциональный блок управления (такси)
30	40A Блок циркуляции воздуха отопителя
31	20A Блок управления EIS
31	Блок управления замком зажигания
32	30A Блок управления левой задней двери
33	30A Блок управления правой задней двери
34	7,5A Муфта разъёма клеммы 30
	До 31.5.01:
	Сотовый телефон и приёмопередатчик D2В (для встроенного телефона)
	Сотовый телефон и приёмопередатчик TELE AID D2В (для встроенного телефона)
	Телефонный интерфейс (для дополнительного сотового телефона)
	Компенсатор CTEL (для дополнительного сотового телефона)
	15A До 31.3.04: Блок управления электроприводом регулировки пассажирского сиденья (с памятью)
	До 31.5.03, Такси: Многофункциональный блок управления
	С 1.6.03, Такси: Многофункциональный блок управления
	С 1.6.01, Полиция: Многофункциональный блок управления
	30A С 1.4.04: Блок управления электроприводом регулировки пассажирского сиденья (с памятью)
	С 1.4.04, Такси: Многофункциональный блок управления
35	30A До 31.3.04: Блок отопителя STH
35	20A С 1.4.04: Блок отопителя STH
36	30A До 31.3.04, Полиция: Разъем питания дополнительного оборудования
	15A Двигатели 612.990 (до 29.2.04): Циркуляционный насос охладителя наддувочного воздуха
	С 1.4.04, Япония: Блок управления аудиоинтерфейса
	7,5A Универсальный интерфейс мобильного телефона
37	25A Циркуляционный насос охладителя наддувочного воздуха
37	До 29.2.04: Блок управления вакуумного насоса тормозного усилителя
38	30A До 29.2.04: Блок управления электроприводом регулировки пассажирского сиденья (с памятью)
38	С 1.4.04, Полиция: Многофункциональный блок управления
39	30A Запасной предохранитель
40	7,5A Блок управления электроприводом регулировки пассажирского сиденья (с памятью)
	Универсальный интерфейс мобильного телефона
	Cell phone separation point
	Телефонный интерфейс
	Компенсатор сети радиотелефонной связи E
	С 1.6.01, телефон MB: Сотовый телефон и приёмопередатчик
	С 1.6.01, TELE AID: Сотовый телефон и приёмопередатчик
	С 1.4.04, Япония: Блок управления E-call
	30A До 31.5.01: Многофункциональный блок управления
41	7,5A Блок управления верхней контрольной панели
	До 31.5.01: Блок-панель управления системы KLA (Система автомат. климат-контроля)
	15A С 1.6.01: Блок-панель управления системы KLA (Система автомат. климат-контроля)
42	7,5A Комбинация приборов

В Mercedes 203 предохранитель за прикуриватель – это номер 23. Дополнительный предохранитель для прикуривателя может располагаться в блоке под капотом или в багажном отсеке (для моделей США).

Блок под капотом

Основной блок

В моторном отсеке Mercedes 203, слева от двигателя, под защитной крышкой установлен основной блок предохранителей и реле, отвечающий за ключевые системы автомобиля.

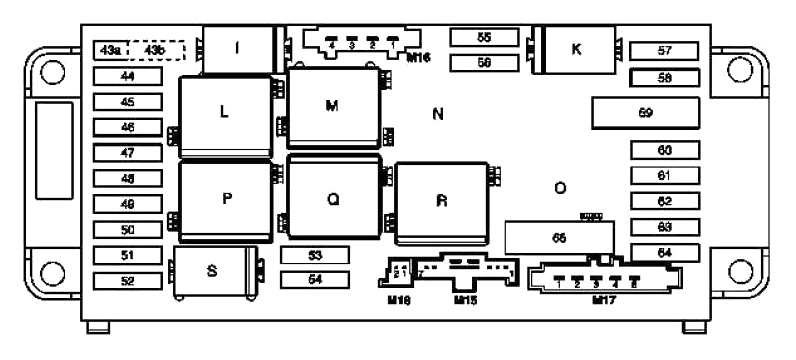

Схема

Расшифровка предохранителей и реле в моторном блоке Mercedes 203

43a	15A Реле звукового сигнала
43b	15A Реле звукового сигнала
44	5A Интерфейс D2В
	Телефонный интерфейс
	Муфта разъёма 15R
	Блок управления TELE AID
45	7,5A Блок управления SRS
46	40A Реле включения/выключения стеклоочистителей
46	Реле режима работы стеклоочистителя 1/2
47	15A Подсветки вещевого ящика с датчиком — выключателем
47	Передний прикуриватель (с подсветкой)
48	15A Двигатели 612.990 (до 31.3.04): Блок управления вакуумного насоса тормозного усилителя
	Двигатели 112, 113: Защищённая предохранителем муфта разъёма 15
	Двигатели 646, США (до 31.3.04): Защищённая предохранителем муфта разъёма 30
	Двигатели 646 (с 1.4.04): O2 зонд перед каталитическим нейтрализатором ОГ
49	7,5A Блок управления SRS
50	5A Модуль выключателя освещения
	Двигатели 612.990
	Выходной каскад предпускового подогрева (до 31.3.04)
	Датчик массового расхода воздуха (1.4.04 до 30.11.04)
51	7,5A ААС (автоматический К/В) со встроенным электромотором дополнительного вентилятора
	Комбинация приборов
	Для ААС «комфорт»:
	Датчик отказов ААС
	Датчик солнечного излучения ААС (4 штуки)
	Для всех автомобилей с ксеноновыми фарами:
	Левая блок-фара
	Правая блок-фара
	AMG: Циркуляционный насос охладителя наддувочного воздуха
	203.0 (до 31.7.01): Блок управления SRS
52	15A Стартер
53	25A Дизельные двигатели:
	Реле стартера
	Задний блок управления SAM с коробкой реле и предохранителей
	Двигатели 611/612/642/646: Блок управления CDI
	15A Бензиновые двигатели:
	Реле стартера
	Задний блок управления SAM с коробкой реле и предохранителей
	Двигатели 111/271/272: Блок управления ME
	Двигатели 112/113:
	Блок управления ME
	Концевая кабельная муфта электр. цепи клеммы 87 M1e
54	15A Двигатели 271.940:
	Блок управления ME
	Клапан вентиляции (США)
	Запорный клапан угольного адсорбера
	Двигатели 271.942: Блок управления NOX
	Двигатели 642/646: Блок управления CDI
	Двигатели 642/646: Концевая кабельная муфта электр. цепи клеммы 30
	7,5A Двигатели 611/612: Блок управления CDI
	Двигатели 611/612 (до 30.11.04): Нагревательный элемент в вентиляционном воздуховоде
55	7,5A Датчик поворота рулевого колеса
	Distronic: Блок управления DTR
	Коробка передач 722:
	Блок управления ETC [EGS] (до 31.5.04)
	Электронный блок управления рычага селектора
	Блок управления VGS
	Коробка передач 716:
	Блок управления Sequentronic
	Датчик-выключатель положения трансмиссии
56	5A Блок управления ESP и BAS
56	Датчик-выключатель стоп-сигналов
57	5A Датчик поворота рулевого колеса (до 31.5.02)
	Блок управления электронного зажигания/датчика-выключателя размыкания цепи стартёра стоп-сигналов
	Электронный модуль рулевой колонки (с 1.6.02)
	Двигатели 112/113: Блок управления ME
58	40A Коробка передач 716: Гидравлический насос
59	50A Блок управления ESP и BAS
60	40A Блок управления ESP и BAS
61	15A Коробка передач 716: Блок управления Sequentronic
62	5A Диагностический разъем
	Модуль управления освещением
	Датчик-выключатель стоп-сигналов
63	5A Модуль управления освещением
64	10A Радиоприёмник
	Радиоприёмник и навигация
	Дисплей и блок управления функционированием COMAND
65	40A Двигатели 112/113: Электрический воздушный насос
Реле
I	Реле звукового сигнала
K	Реле клеммы 87, шасси
L	Реле режима работы стеклоочистителя 1/2
M	Реле клеммы 15R
N	Управляющее реле насоса KSG
O	Реле воздушного насоса (двигатели 112, 113, 271)
P	Реле клеммы 15
Q	Реле вкл./выкл. стеклоочистителя
R	Реле клеммы 87, двигатель
S	Реле стартёра

Силовой блок

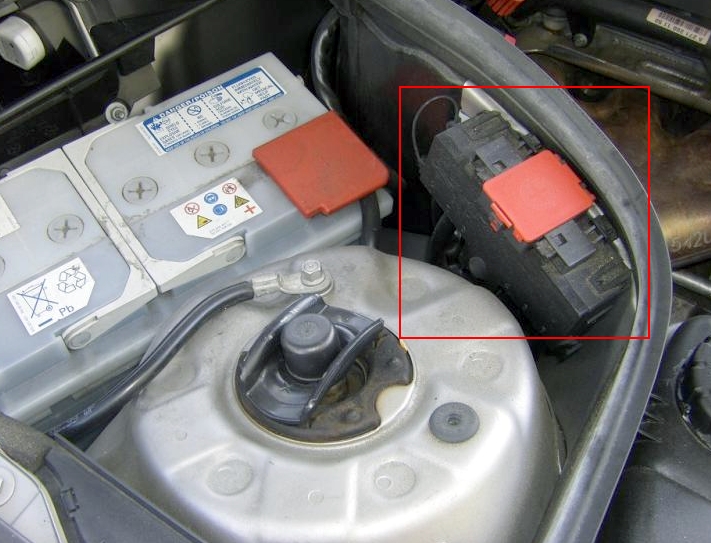

Возле аккумуляторной батареи в Mercedes 203 размещен дополнительный силовой блок с высокомощными предохранителями в форме плавких вставок для защиты основных цепей.

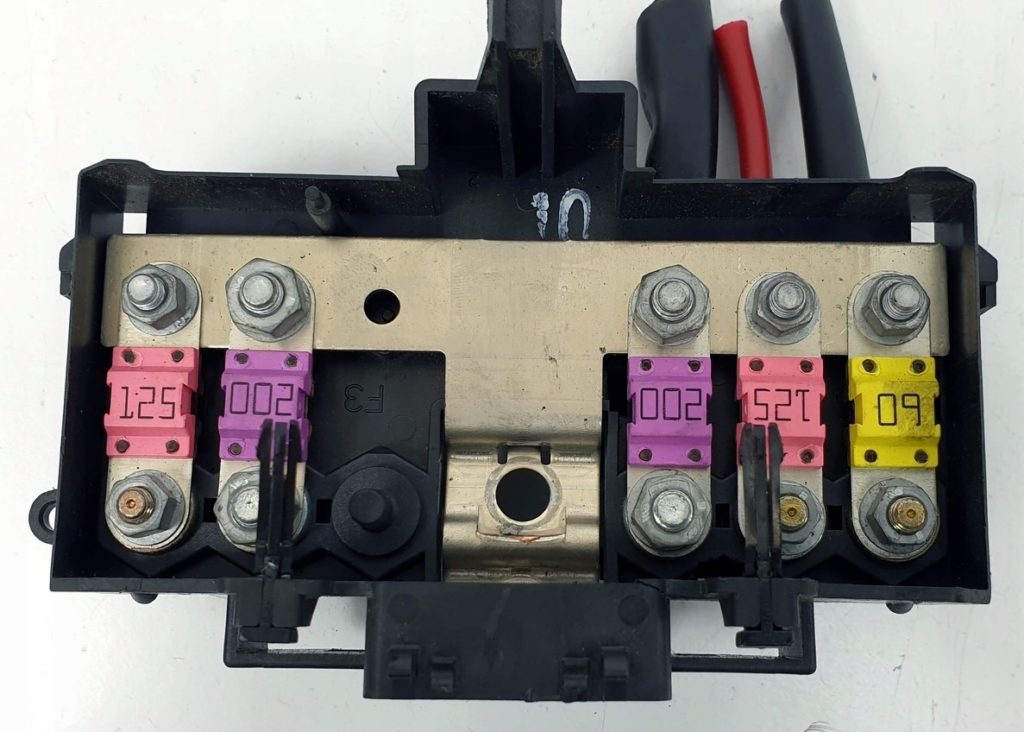

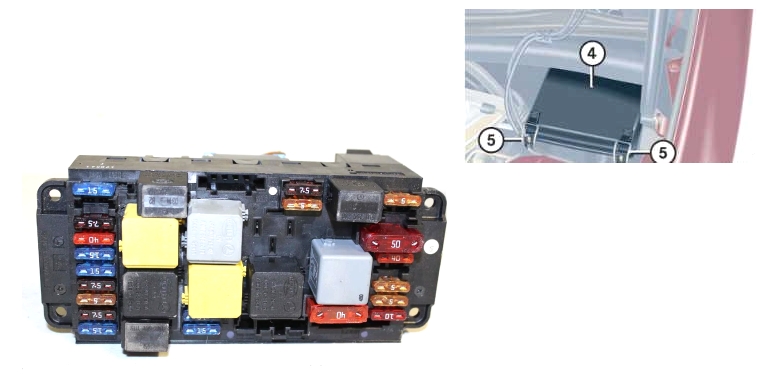

Фото пример

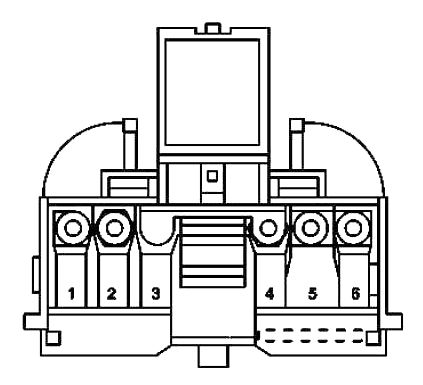

Схема

Описание

125A Блок предохранителей в панели приборов
200A Блок управления SAM, задний
125A Дополнительный блок предохранителей
200A Блок управления SAM, передний
125A Всасывающий электро вентилятор двигателя и кондиционера с интегрированным регулятором
Дизельные двигатели: Выходной каскад предпускового подогрева
60A Блок управления SAM, передний

Блок в багажнике

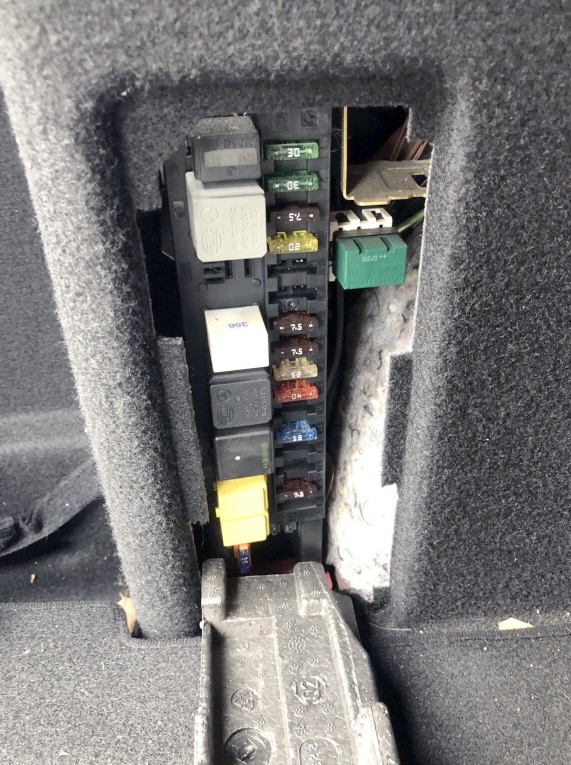

Блок предохранителей и реле в багажном отсеке Mercedes 203 скрыт за обшивкой, обеспечивая защиту задних электрических систем, включая бензонасос.

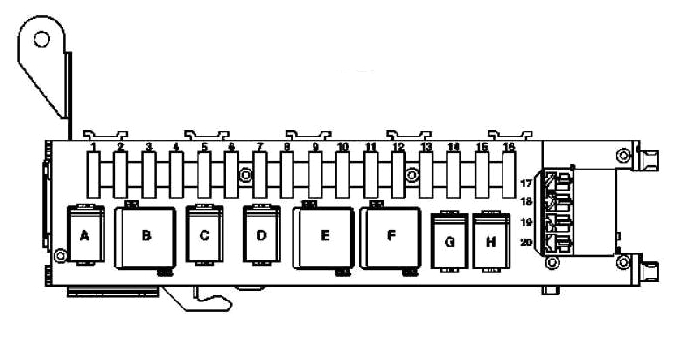

Схема

Обозначение

1	30A Блок выключателей регулировки положения переднего правого сиденья
1	Выключатель частично электрической регулировки сиденья переднего пассажира
2	30A Блок выключателей регулировки положения переднего левого сиденья
2	Выключатель частично электрической регулировки сиденья водителя
3	7,5A Освещение салона
	Освещение багажника
	Приёмник пульта дистанционного управления
	Управление давлением накачки шин
	20A TV тюнер
4	20A Реле топливного насоса (бензонасос Mercedes 203)
5	20A Двигатели 112.961 (до 31.3.04): Циркуляционный насос охладителя наддувочного воздуха
5	Кроме 112.961: Резервное реле 2
6	25A Запасной предохранитель
7	7,5A Резервное реле 1
8	7,5A Модуль усилителя антенны заднего стекла
	Сирена сигнализации
	Датчик наклона АТА
9	25A Блок управления потолочной панели управления
10	40A Обогреватель заднего стекла
11	20A Запасной предохранитель
12	15A Разъем питания дополнительного оборудования
12	203.0 — США (до 31.3.04): Розетка
13	5A Пневмонасос мультиконтурного сиденья
	Система голосового управления (VCS) — Блок голосового управления
	Сотовый телефон Motorola Star TAC, retrofit — Интерфейс D2B для портативного мобильного телефона
	Задний светильник для чтения
	Сигнальный дисплей PTS (парктроник)
	Блок управления PTS (парктроник)
14	15A Стеклоочиститель заднего стекла
15	10A Реле заливной горловины, ресивер полярности
16	20A Для VSC: Блок голосового управления
16	Для CTEL Motorola Star TAC, retrofit: Интерфейс D2B для мобильного телефона
17	20A Блок управления электрооборудованием прицепа
18	20A Розетка тягово-сцепного устройства, 13-контактная
19	20A Пневмонасос мультиконтурного сиденья
20	15A Затемнение заднего стекла
20	203.2/7 — США: Розетка
Реле
A	Реле топливного насоса
B	Реле 2, клемма 15R
C	Резервное реле 2
D	Резервное реле 1
E	Реле обогревателя заднего стекла
F	Реле 1, клемма 15R
G	Реле заливной горловины, переключатель полярности 1
H	Реле заливной горловины, переключатель полярности 2
