Mercedes W202 — компактный седан премиум-класса от немецкого концерна Mercedes-Benz, относящийся к C-классу. Производство модели велось с 1993 по 2001 год, включая версии с двигателями C180, C200, C220 CDI, C230, C240, C280. Доступны кузовы седан (W202) и универсал (S202). За период выпуска автомобиль претерпел несколько обновлений и рестайлингов. В этой статье подробно рассмотрено расположение электронных блоков управления, характеристики предохранителей и реле для Mercedes W202, включая схемы, фото-иллюстрации и специфику. Особое внимание уделено предохранителю прикуривателя Mercedes W202, а также ключевым словам вроде «схема предохранителей Mercedes C-класс», «реле Mercedes 202», «блоки управления W202».
Положение блоков и функции их компонентов могут варьироваться в зависимости от года выпуска Mercedes W202 и комплектации. Рекомендуется проверять данные по схемам на этикетках блоков или в прилагаемых брошюрах.

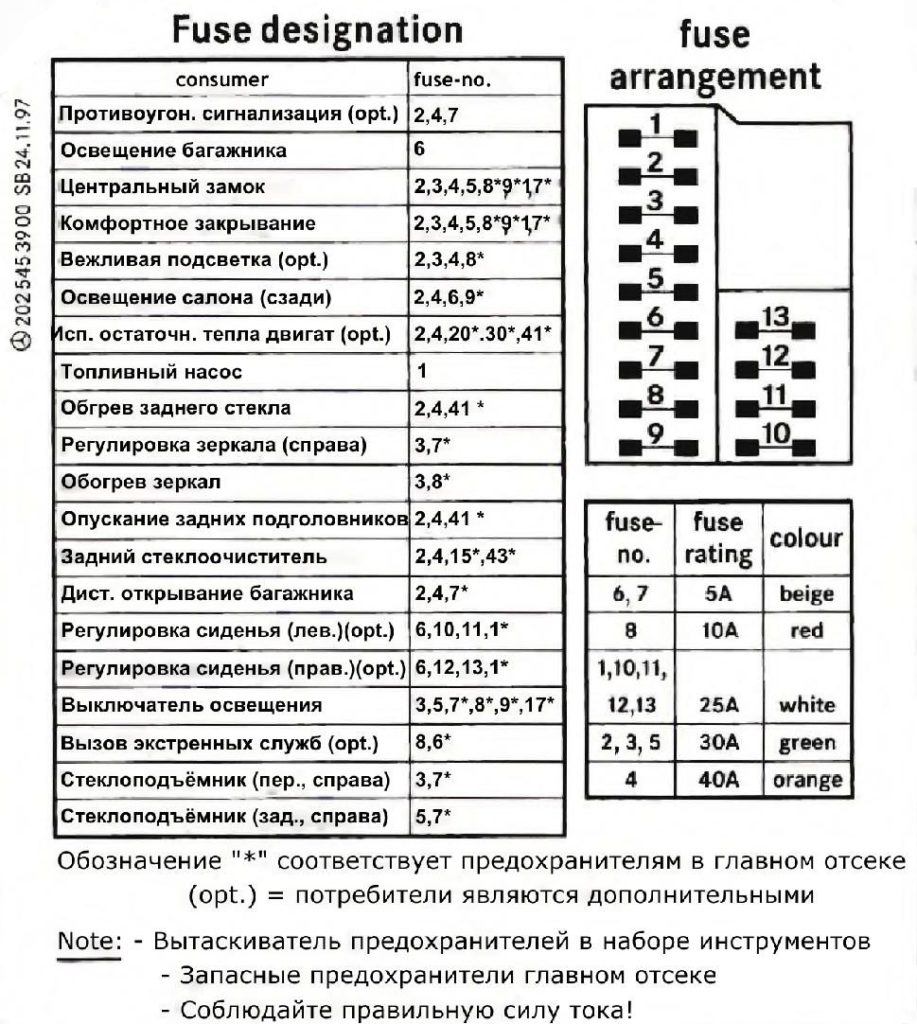

Иллюстрация этикетки блока в багажнике Mercedes 202
Расположение блоков

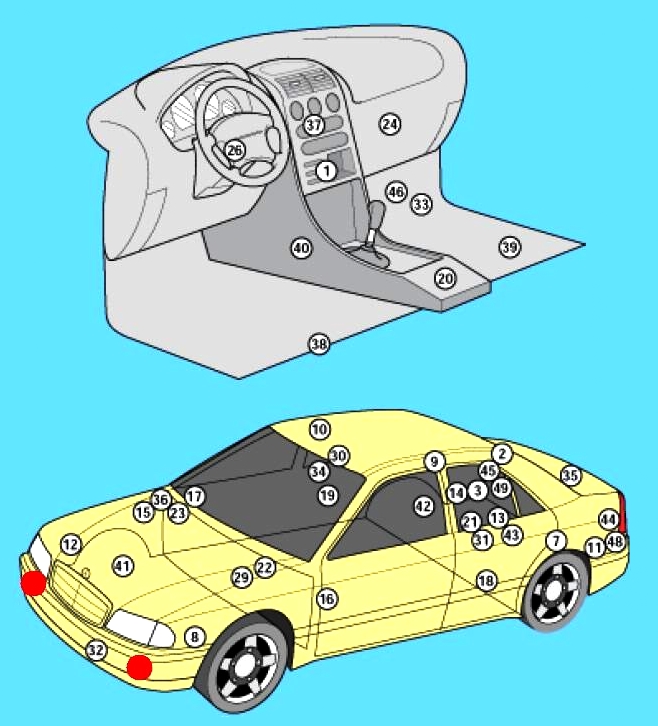

Общая диаграмма позиций электронных модулей управления в Mercedes W202
Расшифровка позиций
| 1 | Модуль контроля климата (кондиционер) |
| 2 | Усилитель антенны — в потолочной консоли (универсал Mercedes W202) |
| 3 | Контроллер охранной сигнализации — правая секция багажника |
| 7 | Датчик наклона кузова (для антиугонной системы) |
| 8 | Сирена охранки — за обшивкой левой передней арки |
| 9 | Левый объемный сенсор (антиугонка) — средняя стойка |
| 10 | Правый объемный сенсор (антиугонка) — средняя стойка |
| 11 | Усилитель аудиосистемы — левая зона багажника |
| 12 | Контроллер вспомогательного обогревателя |
| 13 | Аккумулятор — отсек запаски |
| 14 | Блок центрального замка: обогрев заднего стекла, салонное освещение (заднее), антиугонка, подсветка багажника/двери, замок багажника/двери — правая зона багажника |
| 15 | Диагностический порт (DLC) Mercedes W202 |
| 16 | Модуль электроники водительской двери |
| 17 | Модуль электроники пассажирской двери |
| 18 | Модуль электроники задней водительской двери |
| 19 | Модуль электроники задней пассажирской двери |
| 20 | Контроллер стеклоподъемников и зеркал — в консольном блоке переключателей |
| 21 | Блок предохранителей и реле в багажнике (отсек запаски) |
| 22 | Блок предохранителей и реле моторного отсека 1 |
| 23 | Блок предохранителей и реле моторного отсека 2 |
| 24 | Контроллер коррекции фар (для ксенона) |
| 25 | Гудки — за передним бампером |
| 26 | Модуль замка зажигания |
| 29 | Многофункциональный контроллер 1: центральный замок, аварийка, обогрев стекла, поворотники, дворники, омыватели, климат, задние подголовники, гудки |
| 30 | Многофункциональный контроллер 2: салонное освещение, люк, подсветка зеркал |
| 31 | Контроллер навигации — отсек запаски |
| 32 | Датчик внешней температуры |
| 33 | Парктроник — правая подножка |
| 34 | Датчик дождя — в зеркале заднего вида |
| 35 | Реле заднего дворника/омывателя — за обшивкой задней двери (универсал) |
| 36 | Блок реле: защита от перегрузок, стартер, насос AIR, трансмиссия (дизель) |
| 37 | Контроллер обогрева сидений (передние) — в консольном блоке |
| 38 | Левый боковой акселерометр — под передним сиденьем |
| 39 | Правый боковой акселерометр — под передним сиденьем |
| 40 | ЭБУ подушек безопасности (SRS) |
| 41 | Передний датчик высоты (для ксеноновых фар) |
| 42 | Задний датчик высоты (для ксеноновых фар) |
| 43 | Телефонный интерфейс — отсек запаски |
| 44 | Телефонный интерфейс — левая зона багажника (мобильный) |
| 45 | Телефонный интерфейс — правая зона багажника (мобильный, универсал) |
| 46 | ЭБУ АКПП — правая подножка |
| 48 | Голосовое управление — левая зона багажника |
| 49 | Голосовое управление — правая зона багажника (универсал) |
Блоки в моторном отсеке

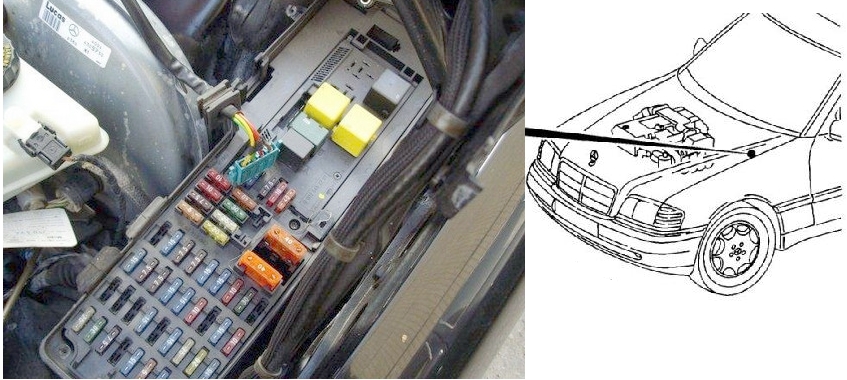

Главный блок предохранителей и реле Mercedes W202
Находится слева в подкапотном пространстве, может делиться на секции для предохранителей и реле.
Реле в блоке

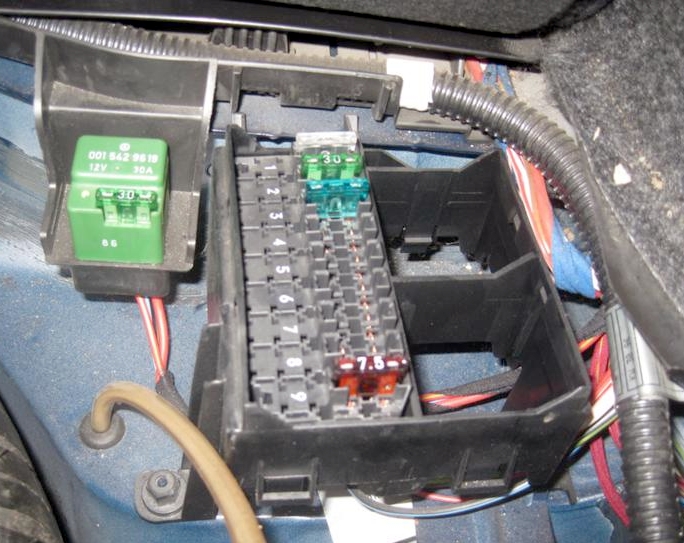

Вариант 1
Диаграмма
Расшифровка реле
- Реле гудка
- Реле насоса омывателя стекла
- Реле 1 мотора дворников
- Реле 2 мотора дворников
- Реле омывателя фар
- Реле насоса ABS (TCS/ESP)

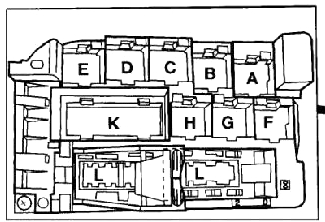

Вариант 2
Диаграмма
Функции реле
- A — K3/1 Реле подогрева турбины (PSV)
- B — K20 Реле преднагнетателя топлива
- C/D — K9 Реле доп. вентилятора
- E — K2 Реле фароомывателей
- F — K39 Реле гудков
- G — K19/1 Реле доп. модуля
- H — K17 Реле основного вентилятора
- K — N10 Комбиреле (поворотники, обогрев, дворники и т.д.)
- L — N7 Реле ламп
Предохранители в блоке

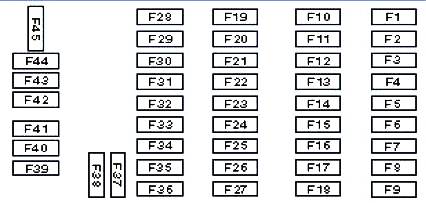

Вариант 1
Диаграмма
Расшифровка предохранителей
| F1 | (5А) Обогрев сидений (передние), привод ремня (комфорт) |
| F2 | (5А) Датчик пассажира, боковые сенсоры, преднатяжители ремней |
| F3 | (15А) Аудио, телефон, голосовое управление |
| F4 | (5А) Панель приборов |
| F5 | (15А) Питание доп. опций (универсал), навигация, шторка | F6 | (7,5А) Складные зеркала |
| F7 | (7,5А) Зеркала, стеклоподъемники, подсветка панели, фонари хода, замок багажника, навигация, телефон (06/98), аварийный модуль (06/98-05/99) |
| F8 | (30А) Электроника водительской двери |
| F9 | (25А) Люк, салонное освещение, датчик дождя, блокировка дверей, подсветка панели, авто-затемнение зеркал, дистанционный замок |
| F10 | (15А) Аудио, телефон |
| F11 | (20А) Обогрев сидений |
| F12 | (25 А) Аудиосистема |
| F13 | (15А) Фонари хода (06/98), корректор фар (ксенон) |
| F14 | (5А) Парктроник |
| F15 | (15А) Задний дворник/омыватель (универсал) |
| F16 | (5А) ESP/стабилизация |
| F17 | (30А) Электроника задней водительской двери |
| F18 | (25А) Поворотники (^05/98), прицеп |
| F19 | (10А) Панель приборов, контроль ламп, DRL |
| F20 | (15А) Климат-контроль, вентиляция |
| F21 | — |
| F22 | (10А) Комби-переключатель (дворники, поворотники, свет, омыватели) |
| F23 | (15 А) Предохранитель прикуривателя Mercedes W202, подсветка бардачка |
| F24 | (15А) Габариты (перед/зад правые), прицеп (левый задний), панель, подсветка номеров, прикуривателя, омыватели |
| F25 | (7,5А) Габариты (правые), прицеп (правый задний) |
| F26 | (7,5А) ПТФ, прицеп (ПТФ) |
| F27 | (15А) Регулировка руля |
| F28 | (10А) Прикуриватель Mercedes 202, мини-бар |
| F29 | (30А) Вентилятор климат-системы |
| F30 | (10А) Панель, климат, вентиляция |
| F31 | (7,5А/15А) Правая ближняя фара |
| F32 | (7.5А/15А) Левая ближняя фара |
| F33 | (7,5А) Правая дальняя фара |
| F34 | (7,5А) Левая дальняя фара |
| F35 | (15А) ПТФ |
| F36 | — |
| F37 | — |
| F38 | (30А/40А/60А) Кондиционер |
| F39 | — |
| F40 | (10А) Гудки |
| F41 | (15А) Поворотники, подсветка панели, гудки, дворники, датчик дождя, обогрев стекла, вентилятор охлаждения, доп. отопление, омыватели, аварийка |
| F42 | (7,5А) Подогрев омывателя |
| F43 | (7,5А) Насос омывателя стекла |
| F44 | (40А) Дворники, датчик дождя |
| F45 | (15А) Омыватели фар |
Предохранитель прикуривателя — №23 в этом варианте.

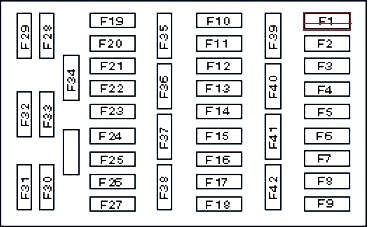

Вариант 2
Диаграмма
Расшифровка
| F1 | (7,5А) Поворотники |
| F2 | (15А) Гудки, контроллер отопителя |
| F3 | (15А) Стопы, панель, контроль ламп, обогрев форсунок |
| F4 | (7,5А) Ближний свет правый |
| F5 | (7,5А) Ближний свет левый |
| F6 | (7,5А) Дальний свет правый |
| F7 | (7,5А) Дальний свет левый, индикатор |
| F8 | (10А) ПТФ |
| F9 | (30А) Вентилятор отопителя |
| F10 | (15А) Панель и аварийка |
| F11 | (40А) Обогрев заднего стекла |
| F12 | (10А) Климат, отопитель |
| F13 | (40А) Дворники, омыватели, доп. дальний свет |
| F14 | (15А) Прикуриватель Mercedes W202, подсветка бардачка |
| F15 | (15А) Габариты правые, подсветка панели и номеров |
| F16 | (7,5А) Габариты левые |
| F17 | (7,5А) Задний ПТФ |
| F18 | (7,5А) Контроллеры вентиляторов |
| F19 | (15А) Прицеп |
| F20 | (7,5А) Индикатор SRS |
| F21 | (15А) Аудио, телефон, обогрев сидений |
| F22 | (10А) Шторки стекла |
| F23 | (15А) Салонное освещение, антиугонка, подголовники, задний дворник |
| F24 | (15А) Фонари хода, зеркала |
| F25 | (20А) Обогрев сидений |
| F26 | (15А) Аудио, телефон |
| F27 | (15А) Салонное освещение, багажник, замок, антиугонка |
| F28 | — |
| F29 | (30А) Вентилятор конденсора |
Предохранитель прикуривателя — №14.

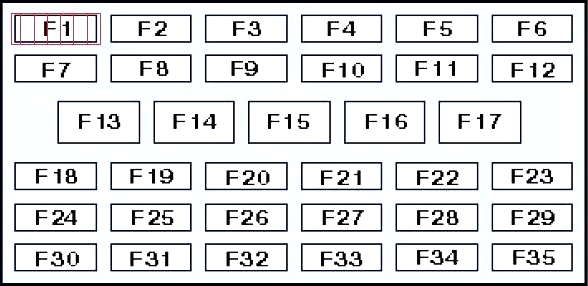

Вариант 3
Диаграмма
Расшифровка
| F1 | (7,5А) Ближний свет правый |
| F2 | (10А/15А) Прикуриватель Mercedes W202, подсветка бардачка, аудио |
| F3 | (10А) Аудио, климат |
| F4 | (15А) Поворотники, аварийка, часы |
| F5 | (20 А) Гудки, контроллер климата |
| F6 | (7,5А) Поворотники левые |
| F7 | (7,5А) Ближний свет левый |
| F8 | (7,5А) Обогрев стекла, зеркало |
| F9 | (7,5А) Подсветка прикуривателя, номеров, панели |
| F10 | Запасной |
| F11 | (7,5А) Кондиционер |
| F12 | (10А) Стопы, панель, контроль ламп |
| F13 | (30А) Вентилятор доп. обогрева |
| F14 | (30А) Вентилятор отопителя |
| F15 | (30А) Дворники стекла |
| F16 | (30А) Обогрев заднего стекла |
| F17 | (40А) Насос AIR |
| F18 | (7,5А) Габариты левые |
| F19 | (7,5А) Дальний свет правый |
| F20 | (10А/15А) Обогрев сидений, аудио, телефон, шторка |
| F21 | (7,5А) Антенна |
| F22 | (10А) ПТФ |
| F23 | (15А) DLC, защита, EVAP, EGR, VVT, свечи накала |
| F24 | (10А) Габариты левые |
| F25 | (7,5А) Дальний свет левый, индикатор |
| F26 | (7,5А) SRS, стеклоподъемники, телефон |
| F27 | (7,5А) Подсветка салона |
| F28 | (7,5А) Задние ПТФ |
| F29 | (15А) Фонари хода, зеркала, обогрев форсунок, селектор АКПП |
| F30 | (10А) Омыватель/дворник фар |
| F31 | Запасной |
| F32 | (7,5А) Диагностика |
| F33 | (15А) Салонное освещение, багажник, зеркала, замок |
| F34 | (7,5А) Подголовники, DRL |
| F35 | (7,5А) Переднее освещение, антиугонка, прицеп |
Предохранитель прикуривателя — №2.

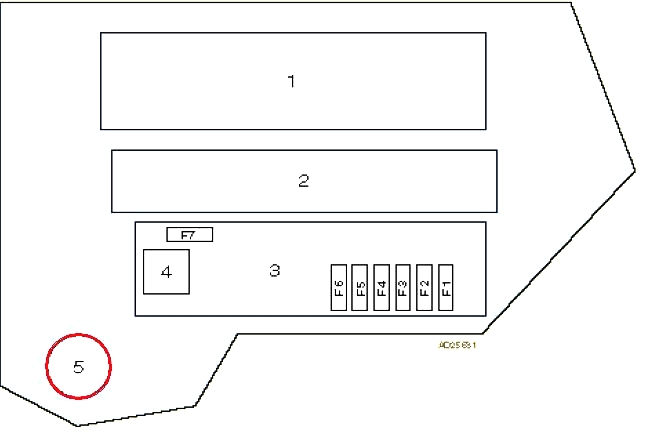

Вспомогательный блок предохранителей и реле
Располагается справа в моторном отсеке Mercedes W202.
Диаграмма
Функции
| 1 | ЭБУ двигателя |
| 2 | ЭБУ ABS/ESP |
| 3 | Блок реле: защита, стартер, насос AIR (бензин) |
| 4 | Реле стартера |
| 5 | DLC |
| F1 | (7,5А) DLC |
| F2 | (10A) ABS/ESP (бензин) |
| F3 | (10А/25А) АКПП |
| F4 | (15А) ЭБУ двигателя (бензин) |
| F5 | (20А) ЭБУ двигателя (бензин) |
| F6 | (15А) ЭБУ двигателя (бензин) |
| F7 | (40А) Насос AIR (бензин) |
Блок в багажнике Mercedes W202
В багажнике, у аккумулятора, установлен дополнительный блок предохранителей. Поблизости — реле бензонасоса.
Вариант 1
Диаграмма
Расшифровка
| F1 | 25А Аудиосистема |
| F2 | 7,5А Многофункциональный контроллер |
| F3 | 20А Антиугонная система |
| F4 | 7,5А Антенна |
| F5 | 7,5А Салонное освещение |
| F6 | 25А Прицеп |
| F7 | 30А Задние стеклоподъемники |
| F8 | 30А Передние стеклоподъемники |
| F9 | 20А Люк |
| F10 | 30А Левое сиденье |
| F11 | 20А Левое сиденье |
| F12 | 20А Правое сиденье |
| F13 | 20А Правое сиденье |
Вариант 2
Диаграмма
Расшифровка
| F1 | 25А Бензонасос |
| F2 | 30А Центральный замок |
| F3 | 30А Стеклоподъемник водительской двери |
| F4 | 40А Центральный замок |
| F5 | 30А Задний стеклоподъемник водителя |
| F6 | 5А Заднее освещение, подсветка двери/багажника, сиденья |
| F7 | 5А Антиугонка |
| F8 | — |
| F9 | — |
| F10 | 25А Левое переднее сиденье |
| F11 | 25А Левое переднее сиденье |
| F12 | 25А Правое переднее сиденье |
| F13 | 25А Правое переднее сиденье |
| F14 | — |
| F15 | — |
| F16 | — |
| F17 | — |

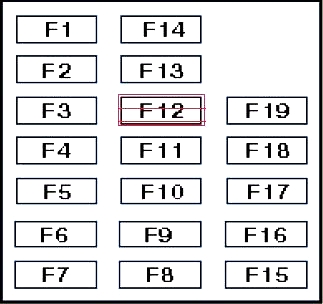

Вариант 3
Диаграмма
Расшифровка
| F1 | 25А Левое сиденье |
| F2 | 25А Правое сиденье |
| F3 | 25А Левое сиденье |
| F4 | 25А Правое сиденье |
| F5 | 25А Аудиосистема |
| F6 | 7,5А CD-чейнджер |
| F7 | 30А Задние стеклоподъемники |
| F8 | 7,5А Антиугонный контроллер |
| F9 | 7,5А Многофункциональный контроллер |
| F10 | 30А Передние стеклоподъемники |
| F11 | 20А Антиугонка, гудки |
| F12 | 20А Обогрев сидений |
| F13 | 20А Люк |
| F14 | 25А Антиугонка |
| F15 | Запасной |
| F16 | Запасной |
| F17 | 30А Телефон |
| F18 | 25А Прицеп |
| F19 | Запасной |
