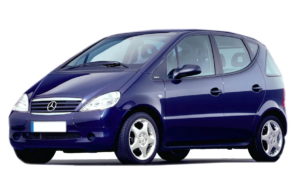

Mercedes-Benz W168 — это дебютное поколение компактных автомобилей A-класса от Mercedes-Benz, выпускавшихся в модификациях A140, A150, A160, A170, A180, A190, A200 и A210 с 1997 по 2004 год, включая 1997, 1998, 1999, 2000, 2001, 2002, 2003 и 2004 годы. Модель пережила обновление дизайна и технических характеристик. В этой статье вы получите полную информацию о размещении электронных блоков управления в Mercedes W168, детальные описания предохранителей и реле с схемами, фотографиями и примерами. Мы также отдельно разберем предохранитель прикуривателя, а также ключевые слова вроде «схема предохранителей Mercedes W168», «расположение реле A-класса» и «блоки управления Mercedes A-Class».
Функции предохранителей и реле могут варьироваться в зависимости от года производства и комплектации вашего Mercedes W168.
Расположение

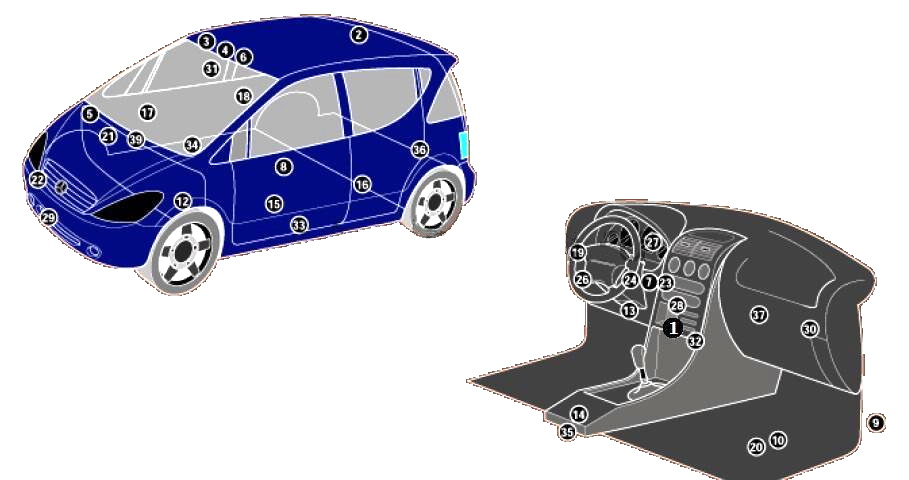

Общая диаграмма размещения электронных блоков управления Mercedes W168
Назначение блоков
| 1 | Блок управления климат-контролем — в панели климатической системы |
| 2 | Усилитель сигнала антенны |
| 3 | Блок управления охранной системой — освещение интерьера |
| 4 | Датчик наклона кузова (для антикражной системы) — в модуле охранной системы |
| 5 | Звуковой модуль антикражной сигнализации |
| 6 | Датчики объема салона (антикражная система) — в блоке управления |
| 7 | Блок управления звуком антикражной системы — в модуле иммобилайзера |
| 9 | Приемник для дистанционного управления доп. обогревателем |
| 10 | Аккумулятор — в зоне ног переднего пассажира |
| 12 | Блок управления механизмом сцепления |
| 13 | Диагностический интерфейс (DLC) |
| 14 | Блок управления электростеклоподъемниками — в панели управления ими |
| 15 | Блок управления левым передним стеклоподъемником — в моторчике подъема |
| 16 | Блок управления левым задним стеклоподъемником — в моторчике подъема |
| 17 | Блок управления правым передним стеклоподъемником — в моторчике подъема |
| 18 | Блок управления правым задним стеклоподъемником — в моторчике подъема |
| 19 | Блок предохранителей и реле в приборной панели |
| 20 | Блок предохранителей и реле в нише ног |
| 21 | Блок предохранителей и реле в моторном отсеке |
| 22 | Гудки — за передним бампером |
| 23 | Электронный модуль иммобилайзера |
| 24 | Антенна иммобилайзера — около замка зажигания |
| 26 | Блок управления фарами — в переключателе света |
| 27 | Многофункциональный контрольный блок — центральный замок, поворотники, люк — в приборной комбинации |
| 28 | Блок навигации — в аудиомодуле |
| 29 | Датчик внешней температуры |
| 30 | Блок системы парктроников |
| 31 | Датчик дождя — в зеркале заднего вида |
| 32 | Блок подогрева кресел — в панели переключателей |
| 33 | Левый боковой акселерометр удара |
| 34 | Правый боковой акселерометр удара |
| 35 | Электронный блок SRS (подушки безопасности) |
| 36 | Модуль подключения к мобильной связи |
| 37 | Интерфейсный блок для телефона |
| 39 | Реле прерывистого режима стеклоочистителя — у мотора очистителя |
Блоки в салоне
Основной блок

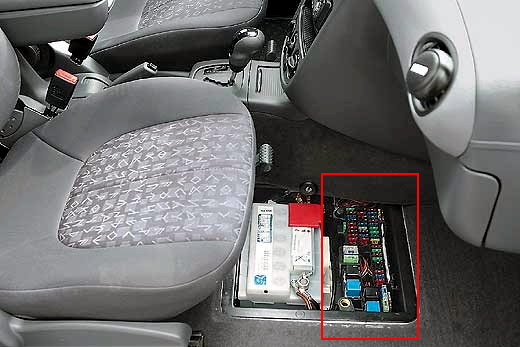

Главный блок предохранителей и реле Mercedes W168 расположен рядом с аккумулятором, в нише ног переднего пассажира, под пластиковой крышкой. Чтобы открыть, отсоедините фиксаторы.

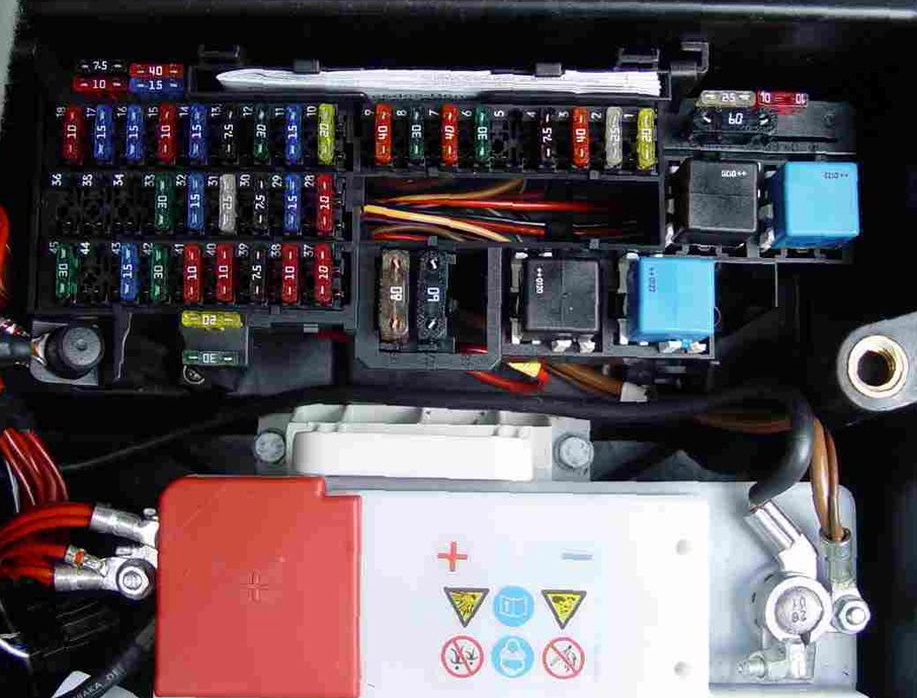

Фото-иллюстрация

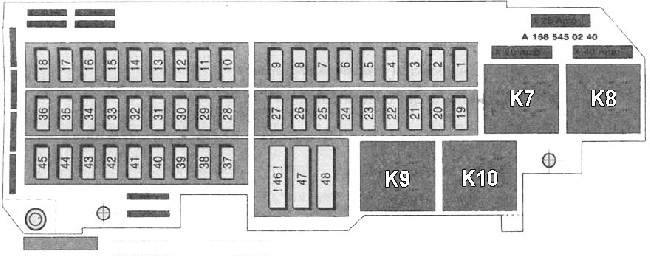

Диаграмма блока
Расшифровка предохранителей
| 1 | 20A Для бензиновых моторов: |
| Клапан вентиляциитопливного бака, реле вентилятора | |
| Модуль впрыска топлива | |
| Регулятор холостого хода | |
| Клапан EGR | |
| Нагреватель лямбда-зонда 1 | |
| Нагреватель лямбда-зонда 2 | |
| Диагностический порт | |
| Круиз-контроль | |
| Реле турбонаддува | |
| Клапан наддува (для США) | |
| Клапан отключения топлива (для США) | |
| 10A Для дизелей: | |
| Реле вентилятора | |
| Блок питания дизельного двигателя | |
| Мембранный клапан | |
| Дроссельный клапан | |
| Клапан рециркуляции выхлопа | |
| Сенсор температуры катализатора | |
| 2 | 25A Модуль управления двигателем |
| Катушки зажигания | |
| Инжекторы топлива | |
| Реле бензонасоса | |
| Электронный педаль газа | |
| Реле стартера и блокировки | |
| 3 | 30A Без А/С: Вентилятор охлаждения |
| 40A С А/С: Вентилятор охлаждения | |
| 4 | 7,5A Модуль двигателя |
| 5 | 40A Автоматическое сцепление |
| 6 | 30A Реле бензонасоса |
| 7 | 40A Освещение кузова |
| 8 | 30A Реле стартера |
| 9 | 40A Мотор стеклоочистителя |
| 10 | 20/40A Люк в крыше |
| Задний стеклоочиститель | |
| 11 | 15A Прикуриватель |
| Переключатель на руле: | |
| Стеклоочистители | |
| Гудок | |
| Насос омывателя | |
| Аудио- и навигационная система | |
| 12 | 30A Розетка багажника, радио |
| Радиоаппаратура | |
| Подсветка бардачка | |
| CD-чейнджер | |
| 13 | 30A Передние стеклоподъемники |
| 7,5A Все стеклоподъемники | |
| 14 | 10A Панель приборов (часы) |
| Реле омывателя | |
| Телефон | |
| 15 | 10A Система подушек |
| Распознаватель детского кресла | |
| Сенсоры боковых подушек | |
| 16 | 15A Зеркала и их подогрев |
| Парковочные сенсоры | |
| 17 | 15A Гудок |
| 18 | 10A Панель приборов |
| Транспондер и приемник пульта | |
| Реле ECU двигателя | |
| Реле вентилятора | |
| 19 | 30A Фаркоп |
| 20 | 15A Фаркоп |
| 21 | 15A Фаркоп |
| 22 | 25A Аудиосистема |
| 23 | 7,5A Подсветка зеркал |
| 24 | Свободно |
| 25 | Свободно |
| 26 | Свободно |
| 27 | Свободно |
| 28 | 10A Панель приборов |
| Стеклоподъемники | |
| 29 | 15A Центральный замок |
| Сенсор позиции сиденья | |
| 30 | 7,5A Транспондер и пульт |
| Электронная приборка | |
| 31 | 25A Обогрев заднего стекла |
| 32 | 15A Телефон |
| Радио или навигация | |
| CD-чейнджер | |
| Салонное освещение | |
| 33 | 30A Стеклоподъемники |
| 34 | 30A Подогрев топливного фильтра |
| 40A Наддув (США) | |
| 35 | 10A Охранная система |
| Реле света и звука | |
| 36 | 25A Подогрев передних сидений |
| 37 | 10A Программный переключатель |
| Реле обогрева антифриза | |
| 38 | 10A Компрессор А/С |
| Мотор заслонки воздуха | |
| Сенсор температуры салона | |
| Подогрев форсунок омывателя | |
| 39 | 7,5A Модуль света |
| Задний ход | |
| 40 | 10A Стоп-сигналы |
| 41 | 10A Компрессор А/С |
| Диагностика | |
| 42 | Стеклоподъемники |
| 43 | 15A ESP |
| Сенсор стоп-сигналов | |
| 44 | 10A Блок АКПП или сцепления |
| 45 | 30A Вентилятор отопителя |
| Вентилятор кондиционера | |
| 46 | 80A Бортовая сеть |
| 47 | 60A Насос ГУР |
| 48 | 60A Дизели: Предварительный нагрев |
| Реле | |
| К7 | Реле бензонасоса (002 542 13 19) |
| К8 | Реле топливной системы и зажигания (002 542 25 19) |
| К9 | Реле ESP/VGS или АКПП (002 542 25 19) |
| К10 | Реле обогрева заднего стекла (002 542 13 19) |
Предохранители №11 и №12 отвечают за прикуриватель в Mercedes W168.
Дополнительный блок
Другой блок предохранителей Mercedes W168 установлен за панелью приборов, также под крышкой защиты.
Схема
Обозначения
- 7,5A — Левый ближний свет
- 7,5A — Правый ближний свет
- 15A — Дальний свет, индикатор
- 7,5A — Левый габарит, левый задний фонарь
- 15A — Правый габарит, правый задний фонарь, номерной знак, приборка, клемма 58
- 15A — ПТФ, левый задний ПТФ
Блок под капотом
В моторном отсеке справа от двигателя размещен блок реле Mercedes W168.

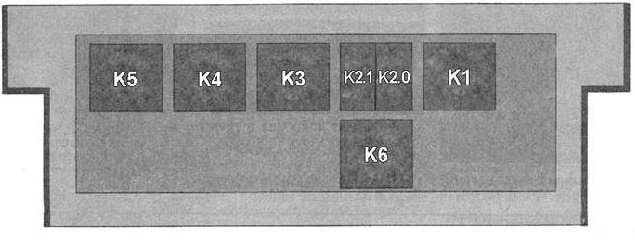

Диаграмма
Расшифровка реле
| К1 | Реле насоса омывателя |
| К2.0 | Реле гудка |
| К2.1 | Реле ESP |
| К3 | Реле стартера |
| К4 | Реле вентилятора радиатора |
| К5 | Реле насоса ESP |
| К6 | Реле воздушного насоса (США) |
Обнаружили неточность или хотите дополнить — оставляйте комментарии.
