Mercedes-Benz Vito W447 — это третье поколение популярной линейки V-класса от Mercedes-Benz, известной также как Viano или Metris. Производство модели охватывает период с 2014 по 2023 год, включая годы 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022 и 2023. За это время автомобиль подвергся нескольким обновлениям. В этой статье мы подробно разберем предохранители и реле Mercedes Vito W447 (Viano), включая схемы расположения блоков, их места установки, а также особое внимание уделим предохранителю прикуривателя для Mercedes Vito 447.
Конфигурация блоков и функции элементов внутри них могут варьироваться в зависимости от года выпуска автомобиля и региона поставки.
Предохранители и реле в салоне Mercedes Vito W447
Блок предохранителей и реле под панелью в зоне ног переднего пассажира

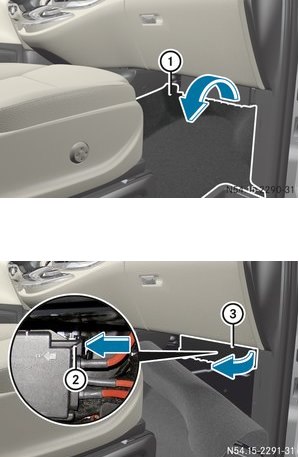

Чтобы получить доступ к этому блоку, поднимите ковровое покрытие пола, следуя указанию стрелки 1.
Затем нажмите на фиксатор 2 и сдвиньте крышку 3 вверх по стрелке до щелчка. Блок внутри выглядит примерно следующим образом.

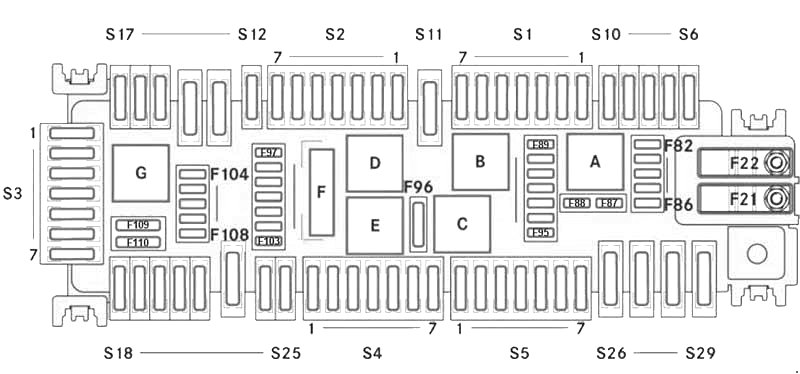

Схема предохранителей блока в салоне Mercedes Vito W447
Расшифровка предохранителей и реле для Vito 447
|
Держатель предохранителей S1 (предохранители Mercedes Vito W447) |
|
| 1 | F28 Резервный |
| 2 | F29 25A Головной модуль (радиоприемник) |
| 15A Монтажное гнездо для доукомплектации радиоприемником | |
| 3 | F30 10A Система удержания полосы движения, рулевое колесо |
| 4 | F31 10A Система отопления / система кондиционирования воздуха «ТЕМПМАТИК» / автоматизированная система кондиционирования воздуха «ТЕРМОТРОНИК» |
| 5 | F32 7,5A Панель управления в середине центральной консоли с сенсорной панелью |
| 6 | F33 5A Головной модуль, радиоприемник (Vito) |
| 15A Головной модуль, радиоприемник (V-Класс) | |
| 7 | F34 15A Прикуриватель Mercedes Vito W447 |
| Держатель предохранителей S2 | |
| 1 | F36 7,5A Блок управления сиденьем водителя |
| 2 | F37 30A Блок предохранителей в моторном отсеке (PDC-E) |
| 3 | F38 7,5A Блок управления подушкой безопасности |
| 4 | F39 5A Цифровое радио DAB/SDARS / ТВ-тюнер для Японии |
| 5 | F40 Резервный |
| 6 | F41 Резервный |
| 7 | F42 7,5A Блок управления сиденьем переднего пассажира |
| Держатель предохранителей S3 | |
| 1 | F49 5A Модуль трубы колонки рулевого управления |
| 2 | F50 7,5A Дисплей и вентилятор головного модуля (радиоприемника) |
| 3 | F51 5A Приемное гнездо телефона |
| 4 | F52 5A Интерфейс Media Interface |
| 5 | F54 7,5A Система регистрации пользователей платных дорог, Япония (DSRC) |
| 6 | F54 30A Вентилятор системы кондиционирования воздуха |
| 7 | F55 20A Замок зажигания / электронная блокировка рулевого управления |
| Держатель предохранителей S4 | |
| 1 | F64 30A Блок управления передней левой дверью |
| 2 | F65 30A Блок управления передней правой дверью |
| 3 | F66 20A Стеклоочиститель заднего стекла, задняя правая дверь (Vito) |
| 4 | F67 7,5A Электрический стояночный тормоз (EFS) |
| 5 | F68 7,5A Блок управления подушкой безопасности |
| 6 | F69 5A Система автоматического отключения подушки безопасности переднего пассажира |
| 7 | F70 Резервный |
| Держатель предохранителей S5 | |
| 1 | F71 Резервный |
| 2 | F72 15A Гнезда электропитания на 12 В в грузовом отсеке |
| 3 | F73 30A Электрический стояночный тормоз (EFS) |
| 4 | F74 30A Электрическая сдвижная дверь, слева |
| 5 | F75 15A Модуль прицепа 1 |
| 6 | F76 25A Модуль прицепа 2 |
| 7 | F77 25A Модуль прицепа 3 |
| Держатель предохранителей S6-S29 | |
| S6 | F23 Резервный |
| S7 | F24 7,5A Блок управления прицепом |
| S8 | F25 10A Аккумуляторная батарея поддержки, соединение для зарядки |
| S9 | F26 15A Блок управления прицепом |
| S10 | F27 5A Блок предохранителей в пространстве для ног переднего пассажира на стойке A (PDC-F) |
| S11 | F35 30A Система обогрева заднего стекла |
| S12 | F43 10A Система развлечения пассажиров в задней части салона |
| S13 | F44 40A Натяжитель ремня безопасности переднего сиденья слева (PRE-SAFE®) |
| S14 | F45 40A Натяжитель ремня безопасности переднего сиденья справа (PRE-SAFE®) |
| S15 | F46 10A Система нейтрализации ОГ, SCR 3 |
| S16 | F47 20A Система нейтрализации ОГ, SCR 2 |
| S17 | F48 15A Система нейтрализации ОГ, SCR 1 |
| S18 | F56 15A Система нейтрализации ОГ — реле SCR |
| S19 | F57 Резервный |
| S20 | F58 Резервный |
| S21 | F59 30A Блок управления сиденьем переднего пассажира |
| S22 | F60 30A Блок управления сиденьем водителя |
| S23 | F61 40A Усилитель, акустическая система |
| S24 | F62 10A Потолочные указатели поворота |
| S25 | F63 20A Блок управления системой подачи топлива |
| S26 | F78 30A Панорамная крыша |
| S27 | F79 40A Модуль регистрации и возбуждения сигналов CBC 1 |
| S28 | F80 40A Модуль регистрации и возбуждения сигналов CBC 3 |
| S29 | F81 30A Вентилятор системы кондиционирования воздуха в задней части автомобиля |
| Дополнительные предохранители на держателе реле | |
| — | F21 200A Дополнительное отопительное устройство (PTC) |
| — | F22 2000A Аккумуляторная батарея поддержки |
| — | F82 5A Центральный межсетевой шлюз «Star 2» |
| — | F83 7,5A Замок зажигания |
| — | F84 7,5A Панель управления на центральной консоли / панель управления слева возле рулевого колеса |
| — | F85 5A Устройство дистанционного радиоуправления, приемник / KOM-модуль |
| — | F86 5A Радиочастотная антенна (антенна RF) |
| — | F87 10A Разъем диагностирования |
| — | F88 10A Комбинация приборов |
| — | F89 5A Переключатель света |
| — | F90 5A Сигнализация перестроения |
| — | F90 5A Система нейтрализации ОГ, блок управления системой SCR |
| — | F92 5A Блок управления системой подачи топлива |
| — | F93 7,5A Монтажное гнездо для доукомплектации радиоприемником |
| Система регистрации пользователей платных дорог, Япония (DSRC) | |
| — | F94 Резервный |
| — | F95 5A Освещение вещевого ящика |
| — | F96 15A Стеклоочиститель стекла двери грузового отсека / стеклоочиститель заднего стекла левой задней двери (Vito) |
| — | F97 5A Система «ПАРКТРОНИК» / активная система облегчения паркования |
| — | F98 5A Модуль регистрации и возбуждения сигналов, контрольная линия системы CBC |
| — | F99 5A Система контроля давления воздуха в шинах |
| — | F100 5A Усилитель, акустическая система |
| — | F101 10A Панель управления под крышей |
| — | F102 Резервный |
| — | F103 5A Монтажное гнездо для доукомплектации оборудованием для такси, таксометр |
| — | F104 5A Система развлечения пассажиров в задней части автомобиля, дисплей, слева |
| — | F105 5A Система развлечения пассажиров в задней части автомобиля, дисплей, справа |
| — | F106 5A Видеокамера вспомогательных систем водителя |
| — | F107 5A Монтажное гнездо для доукомплектации телевизором / камерой наблюдения за дорожным движением |
| — | F108 7,5A Видеокамера заднего хода / видеокамера с обзором в 360° |
| — | F109 Резервный |
| — | F110 30A Модуль регистрации и возбуждения сигналов CBC 5 |
| Реле в блоке салона Vito 447 | |
| A | Клемма 15, реле |
| B | Стеклоочиститель заднего стекла |
| C | Клемма 15 R2 |
| D | Система обогрева заднего стекла |
| E | Клемма 15 R1 |
| F | Клемма 30 G |
| G | Система нейтрализации ОГ, топливоподающий насос системы SCR |
Предохранитель прикуривателя в передней части Mercedes Vito W447 — это элемент №7 (15A) в секции S1.

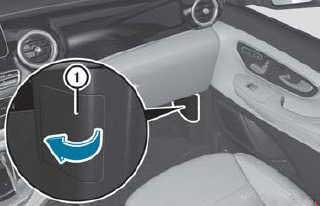

Блок предохранителей и реле на стойке в зоне ног переднего пассажира
Доступ к этому блоку иллюстрирует схема ниже.

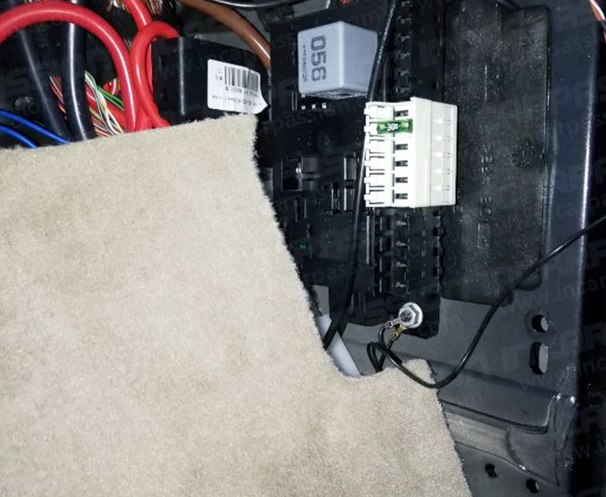

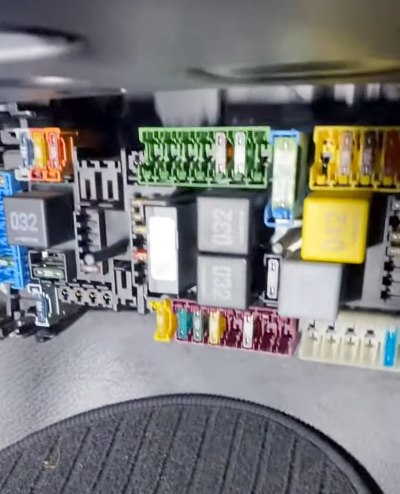

Примерный вид блока

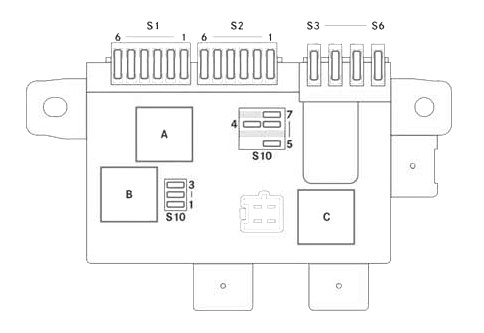

Схема блока на стойке Mercedes Vito 447
Обозначение элементов
| Держатель предохранителей S1 | |
| 1 | F305 10A Система обогрева задних сидений / система вентиляции задних сидений, 1-й ряд слева |
| 2 | F308 10A Система обогрева задних сидений / система вентиляции задних сидений, 1-й ряд справа |
| 3 | F310 10A Система обогрева задних сидений / система вентиляции задних сидений, 2-й ряд слева |
| 4 | F309 10A Система обогрева задних сидений / система вентиляции задних сидений, 2-й ряд справа |
| 5 | Резервный |
| 6 | F317 5A Блок управления системы обогрева задних сидений / системы вентиляции задних сидений |
| Держатель предохранителей S2 | |
| 1 | F303 25A Параметрируемый спецмодуль (PSM) |
| 2 | F304 25A Параметрируемый спецмодуль (PSM) |
| 3 | F306 Резервный |
| 4 | F312 Резервный |
| 5 | F311 30A Электрическая сдвижная дверь, справа / дверь багажного отделения EASY-PACK |
| 6 | F318 Резервный |
| Держатель предохранителей S3–S6 | |
| S3 | F300 25A Зарядное устройство Marco Polo, соединение для зарядки |
| S4 | F321 25A Клемма 30, изготовитель кузова |
| 5A Только для изготовителя кузовов Westfalia | |
| S5 | F302 Резервный |
| S6 | F323 25A Дополнительное воздушное отопление |
| Держатель предохранителей S10 | |
| 1 | F301 5A Тахограф |
| 2 | F307 Резервный |
| 3 | F315 7,5A Тахограф |
| 4 | F314 Резервный |
| 5 | F319 15A Клемма 61, изготовитель кузова |
| 5A Только для изготовителя кузовов Westfalia | |
| 6 | F320 15A Клемма 15, изготовитель кузова |
| 5A Только для изготовителя кузовов Westfalia | |
| 7 | F322 5A Таймер дополнительного воздушного отопления |
| Реле | |
| A | Клемма 15, реле |
| B | Резервный |
| C | Резервный |
Блок предохранителей в багажнике Mercedes Vito W447
Этот блок установлен в задней части кузова, за боковой панелью защиты.

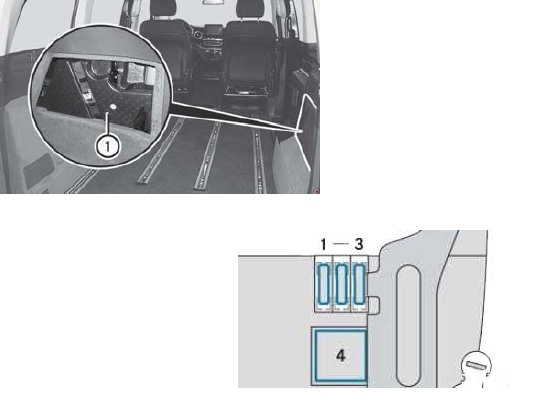

Схема блока в багажнике
Назначение предохранителей в багажнике Vito 447
- F352 15A Гнездо электропитания на 12 В, 1-й ряд сидений, слева
- F350 15A Гнездо электропитания на 12 В, 2-й ряд сидений, слева
- F351 15A Гнездо электропитания на 12 В, 2-й ряд сидений, справа
- Реле К127 Гнезда электропитания на 12 В в задней части автомобиля
Силовой блок основных предохранителей Vito W447

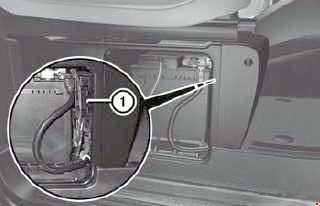

Блок размещен с правой стороны под пассажирским сиденьем. Для доступа снимите защитную панель.

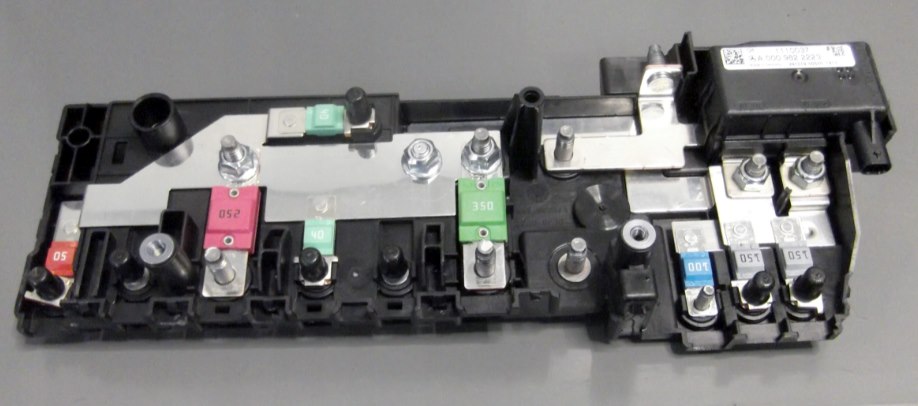

Внешний вид блока

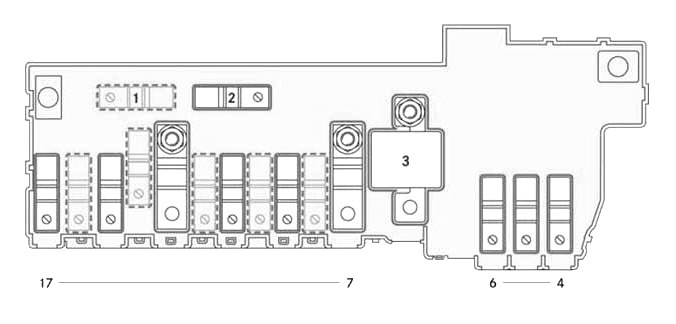

Схема силового блока
Расшифровка силовых предохранителей Mercedes Vito
| 1 | A16 Резервный |
| 2 | A15 Резервный |
| 3 | A1 Стартер |
| 4 | A8 150A Блок предохранителей в пространстве для ног переднего пассажира на стойке A (PDC-F) |
| 5 | A15 150A Дополнительная аккумуляторная батарея |
| 6 | A2 100A Блок управления системой предпускового подогрева |
| 7 | E2 350A Генератор |
| 8 | A10 100A Вентилятор радиатора двигателя |
| 9 | A9 Резервный |
| 10 | A7 150A Блок предохранителей в моторном отсеке (PDC-E) |
| 11 | A14 Резервный |
| 12 | A3 Резервный |
| 13 | A6 250A Блок предохранителей в пространстве для ног переднего пассажира (PDC-P) |
| 14 | A13 40A Модуль регистрации и возбуждения сигналов CBC |
| 15 | A5 Резервный |
| 16 | A11 100A Рулевое управление с электроприводом |
| 17 | A4 50A Гнезда электропитания в задней части автомобиля |
Блок предохранителей и реле в моторном отсеке Vito W447

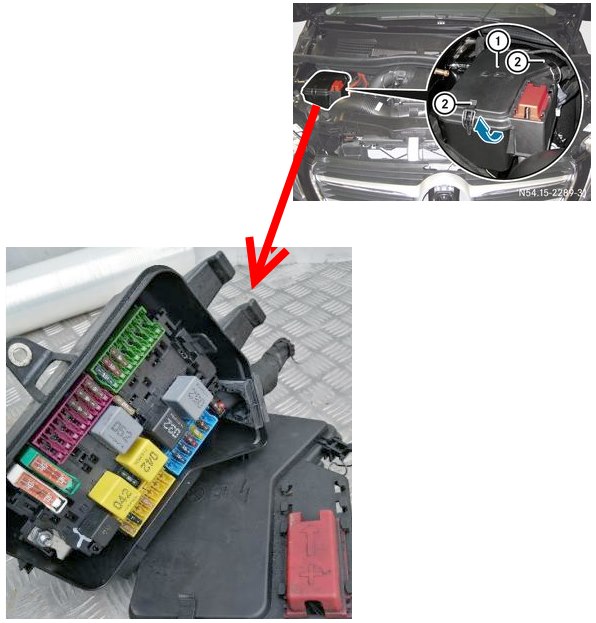

Блок (1) расположен справа в подкапотном пространстве. Доступ показан на фото.

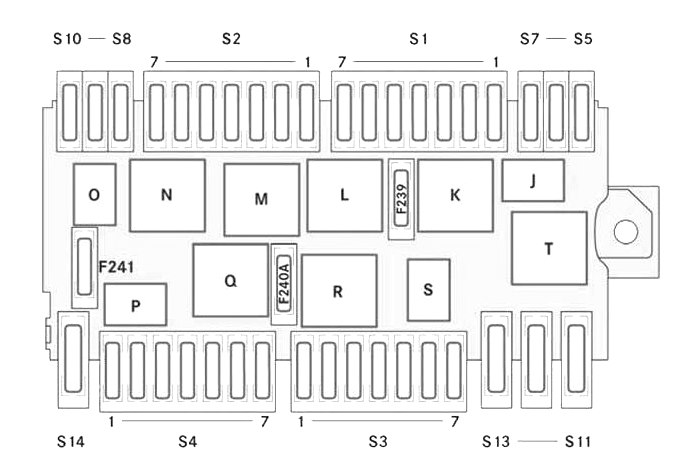

Схема блока под капотом Mercedes Vito 447
Описание предохранителей и реле под капотом
|
Держатель предохранителей S1 |
|
| 1 | F204 25A Клапаны системы ESP |
| 2 | F205 15A Звуковой сигнал |
| 3 | F206 5A Блок управления двигателем |
| 4 | F207 25A Блок управления автоматической коробкой передач |
| 5 | F208 Резервный |
| 6 | F209 Резервный |
| 7 | F210 Резервный |
| Держатель предохранителей S2 | |
| 1 | F211 Резервный |
| 2 | F212 15A Клемма 87 (4) |
| 3 | F213 15A Клемма 87 (2) |
| 4 | F204 10A Клемма 87 (3) |
| 5 | F215 20A Клемма 87 (1) |
| 6 | F216 5A Блок управления двигателем |
| 7 | F217 Резервный |
| Держатель предохранителей S3 | |
| 1 | F229 5A Система регулировки угла наклона фар, слева |
| 2 | F230 5A Система ESP |
| 3 | F231 5A Система регулировки угла наклона фар, справа |
| 4 | F232 Резервный |
| 5 | F233 25A Система подогрева топливного фильтра |
| 6 | F234 Резервный |
| 7 | F235 Резервный |
| Держатель предохранителей S4 | |
| 1 | F222 Резервный |
| 2 | F223 Резервный |
| 3 | F224 7,5A Система COLLISION PREVENTION ASSIST / система «ДИСТРОНИК ПЛЮС» |
| 4 | F225 Резервный |
| 5 | F226 5A Вентилятор радиатора двигателя / жалюзи радиатора |
| 6 | F227 10A Блок управления автоматической коробкой передач |
| 7 | F228 15A Дополнительный масляный насос (ZOP) |
| Держатель предохранителей S5-S14 | |
| S5 | F201 5A Звуковой сигнал системы EDW (противоугонной сигнализационной системы) |
| S6 | F202 20A Блок управления системой отопления независимого действия |
| S7 | F203 20A Блок управления светодиодными фарами HLI (функции фар автомобиля) |
| S8 | F218 5A Блок управления системой ESP |
| S9 | F219 Резервный |
| S10 | F220 Резервный |
| S11 | F238 Резервный |
| S12 | F237 40A Насос системы ESP |
| S13 | F236 40A Модуль регистрации и возбуждения сигналов CBC 2 |
| S14 | F221 30A Блок управления светодиодными фарами LCU (светодиодный головной свет) |
| Дополнительные предохранители на держателе реле | |
| — | F239 30A Стеклоочистители спереди |
| — | F240 25A Стартер, клемма 50 |
| — | F241 Резервный |
| Реле в моторном отсеке | |
| J | Звуковой сигнал |
| K | Непрерывный режим работы стеклоочистителя |
| L | Включение / выключение стеклоочистителя |
| M | Стартер |
| N | Клемма 87 |
| O | Резервный |
| P | Резервный |
| Q | Резервный |
| R | Клемма 15 |
| S | Резервный |
| T | Резервный |
Это полное руководство по предохранителям и реле Mercedes Vito W447. Если у вас есть дополнения или вопросы — оставляйте в комментариях.
