Расположение блоков предохранителей и реле в Mercedes Sprinter 906

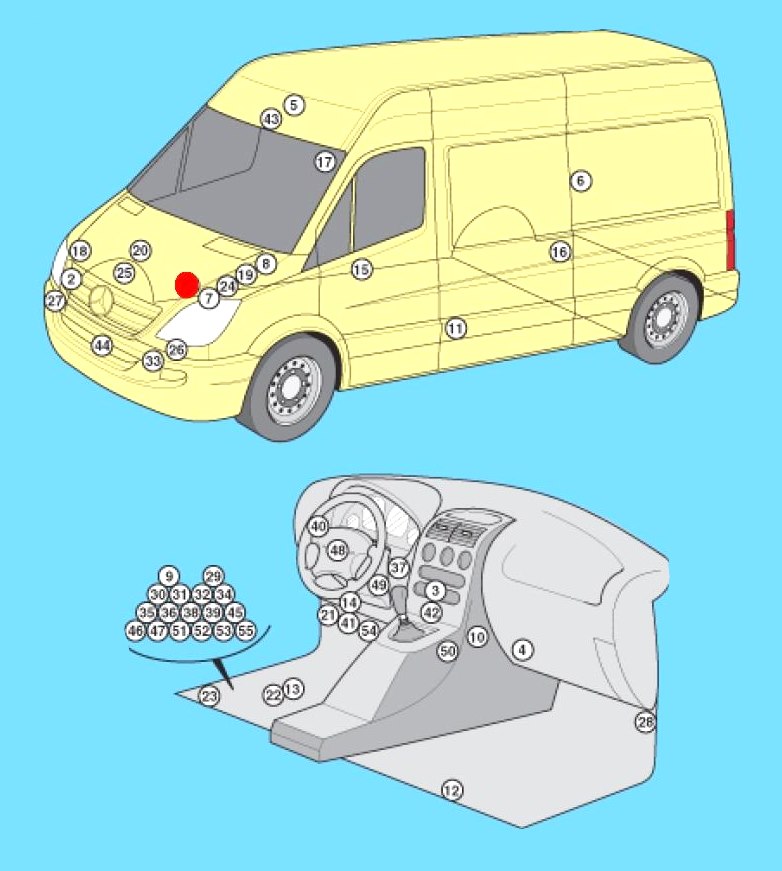

Общая диаграмма размещения электрических блоков
Расшифровка элементов
| 1 | Электронный модуль ABS |
| 2 | Реле электромотора вентилятора радиатора кондиционера |
| 3 | Блок контроллера кондиционера — в панели климат-контроля |
| 4 | Контроллер электромотора вентилятора кондиционера/отопителя — у вентилятора |
| 5 | Усилитель антенны |
| 6 | Контроллер пневмоподвески — стойка «0» |
| 7 | Сирена охранной системы — моторный отсек, слева |
| 8 | Вспомогательный аккумулятор — моторный отсек, слева |
| 9 | Реле вспомогательного аккумулятора |
| 10 | Контроллер дополнительного обогревателя (вариант 1) |
| 11 | Контроллер дополнительного обогревателя (вариант 2) |
| 12 | Контроллер дополнительного обогревателя (вариант 3) — в отопителе |
| 13 | Основной аккумулятор |
| 14 | Диагностический порт (DLC) |
| 15 | Модуль электроники водительской двери |
| 16 | Модуль электроники левой задней двери |
| 17 | Модуль электроники правой задней двери |
| 18 | ЭБУ дизельного двигателя (651) |
| 19 | ЭБУ дизельного двигателя (кроме 651) |
| 20 | ЭБУ бензинового двигателя — на моторе |
| 21 | Блок предохранителей/реле в приборной панели |
| 22 | Блок предохранителей/реле в зоне ног |
| 23 | Блок предохранителей/реле под сиденьем |
| 24 | Контроллер свечей накала — двигатель 646 |
| 25 | Контроллер свечей накала — кроме 646 |
| 26 | Блок управления левыми фарами (ксенон) |
| 27 | Блок управления правыми фарами (ксенон) |
| 28 | Модуль коррекции фар — стойка «А» |
| 29 | Реле обогрева заднего стекла 1 |
| 30 | Реле обогрева заднего стекла 2 (с охранной системой) |
| 31 | Реле обогрева лобового стекла |
Основной блок предохранителей и реле под приборной панелью в Sprinter 906

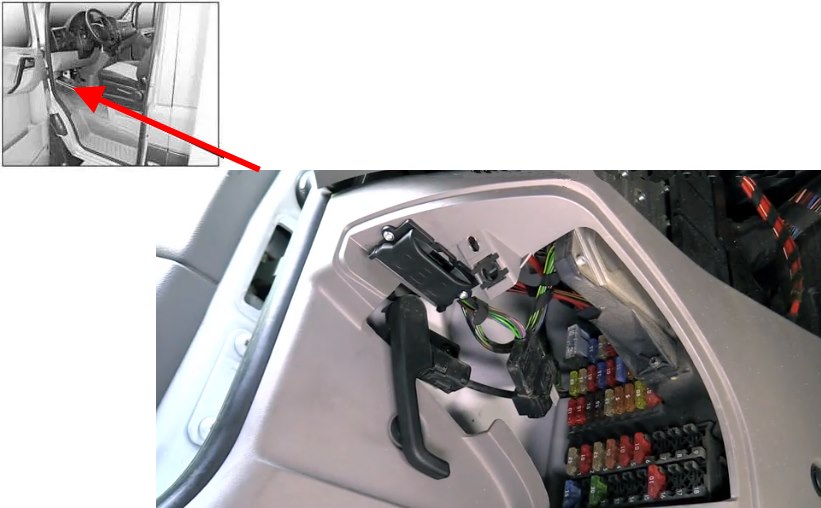

В зоне ног водителя слева, под защитной панелью приборной доски, размещен главный блок предохранителей Mercedes Sprinter 906 с реле. Доступ осуществляется поворотом фиксатора на крышке.

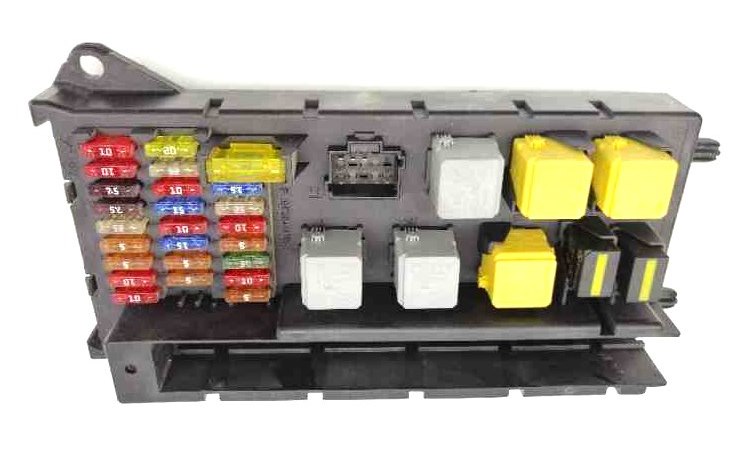

Иллюстративное фото

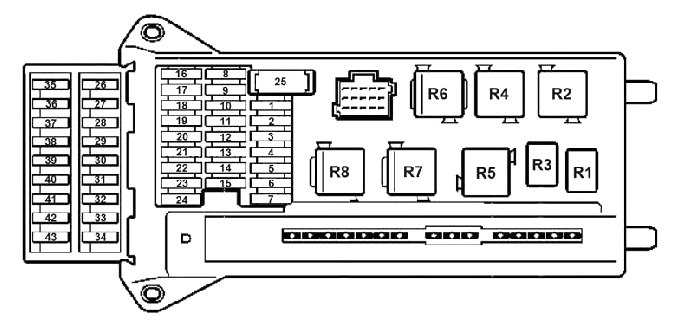

Диаграмма блока
Расшифровка предохранителей
| 1 | 15A Гудок |
| 2 | 25A Блокировка руля (ELV), электронный ключ зажигания/стартера (EZS) |
| 3 | 10A Клемма 30z (бензиновые моторы), EZS, панель приборов |
| 4 | 5A Переключатель освещения (LDS), центральная консоль (OBF; клемма 30) |
| 5 | 30A Очиститель лобового стекла |
| 6 | 15A Насос подачи топлива |
| 10A ЭБУ двигателя, клемма 87 (5) (с кодом MI6/XM0) | |
| 7 | 5A Модуль рулевой колонки (MRM) |
| 8 | 20A ЭБУ двигателя, клемма 87 (2) |
| 9 | 20A ЭБУ двигателя, клемма 87 (3) (бензиновые) |
| 25A ЭБУ двигателя, клемма 87 (3) (дизельные) | |
| 20A ЭБУ двигателя, клемма 87 (1) (с кодом MI6/XM0) | |
| 10 | 10A ЭБУ двигателя, клемма 87 (4) |
| 11 | 15A Клемма 15R |
| 12 | 10A Аирбэг, клемма 15R |
| 13 | 15A Аудиосистема, прикуриватель, подсветка бардачка, подъемный борт, гнездо для PND (навигация) |
| 14 | 5A LDS, панель приборов, DLC, отключение датчика заднего хода, антиугон с трекингом, клемма 15 |
| 15 | 5A Регулировка фар (LWR), передний обогрев |
| 16 | 10A ЭБУ двигателя, клемма 87 (1) |
| 17 | 10A Аирбэг |
| 18 | 7,5A Клемма 15, педаль тормоза |
| 19 | 7,5A Внутренний свет, клемма 30 |
| 20 | 25A Клемма 30, правый стеклоподъемник, модуль сигналов |
| 21 | 5A ЭБУ двигателя, клемма 15 |
| 22 | 5A ABS, ESP, клемма 15 |
| 23 | 20/25A Стартер, клемма 50 |
| 10A ЭБУ двигателя, клемма 87 (6) (с кодом MI6/XM0) | |
| 24 | 10A Компоненты мотора, клемма 15 (дизель), контроллер (NGT) |
| 25 | 25A Передняя панельная розетка |
| 26 | 25A Модуль водительской двери |
| 27 | 10A Диагностический порт |
| 28 | 25A Тормоза (клапаны) |
| 29 | 40A Тормоза (насос) |
| 30 | 7,5/10A Электромоторы клемма 87 (5) (7.5А — M272, OM651; 10А — OM642) |
| 31 | 7,5/10A Электромоторы клемма 87 (6) (7.5А — OM651, M271, M272; 10А — OM642) |
| 32 | 30A Очиститель фар |
| 33 | 15A Антиугон (EDW), маячок/СГУ |
| 34 | 10A Резерв (до 03/07) |
| 10A Дополнительные поворотники | |
| 35 | 15A Радио 1 DIN |
| 20A Радио 2 DIN | |
| 36 | 7,5A Телефон, тахограф, навигация |
| 37 | 30A Передний вентилятор, доп. обогрев, ступень 1 |
| 38 | 7,5A Таймер доп. обогрева, радио, DIN-гнездо, FleetBoard, антиугон с трекингом |
| 39 | 30A Подогрев сидений |
| 40 | 10A Кузовное оборудование, сторонние |
| 5A Блок тормозов | |
| 41 | 10A Передний кондиционер, CD-чейнджер, отопление, задний обогрев |
| 42 | 7,5/10A Датчик движения, комфорт-свет, спутниковое радио, чтение/грузовой свет, багажник |
| 43 | 7,5A Задний кондиционер |
| Реле | |
| R1 | Реле гудка |
| R2 | Реле очистителя, режим 2 |
| Реле очистителя, ступень 1/2 | |
| R3 | Реле топливного насоса |
| Реле стартера, клемма 15 (с кодом MI6/XM0) | |
| R4 | Реле очистителя, режим 1 |
| Реле вкл./выкл. очистителя | |
| R5 | Реле стартера, клемма 50 |
| R6 | Реле, клемма 15R |
| R7 | Реле ЭБУ двигателя, клемма 87 |
| R8 | Реле, клемма 15 |
Блоки предохранителей и реле под водительским сиденьем в Mercedes Sprinter W906
Слева под сиденьем водителя в Sprinter 906 размещены несколько модулей с предохранителями и реле для электрики кузова.
Блок сбоку от сиденья
Чтобы добраться, снимите защитную панель.
Вариант 1

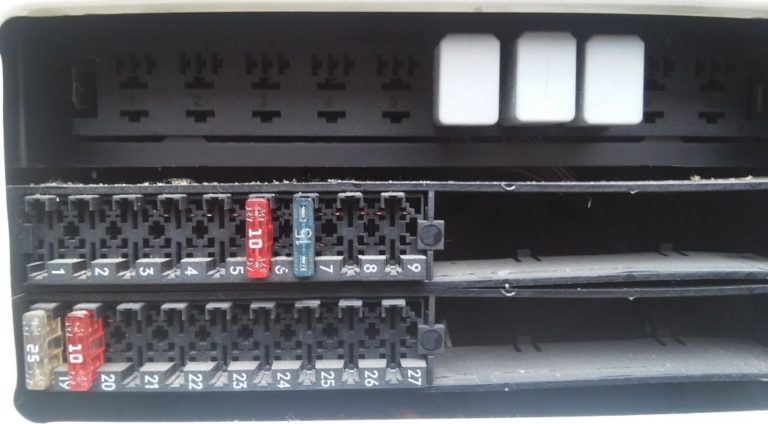

Пример фото

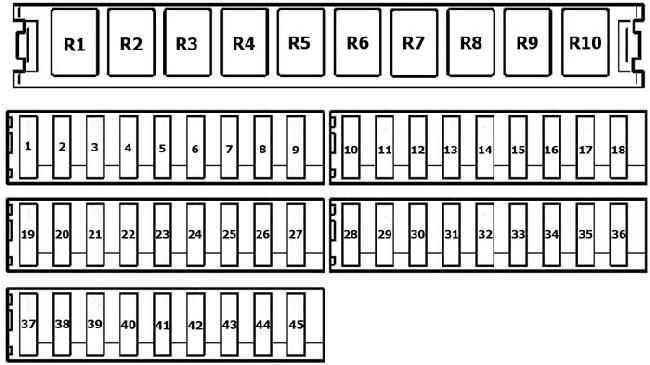

Диаграмма
Функции
| 1 | 5A Зеркала, реле заднего обогрева |
| 2 | 30A Задний очиститель |
| 3 | 5A Таймер обогрева, камера заднего вида, нейтраль (для полного привода/ECO), DIN-гнездо (крыша), FleetBoard, антиугон с трекингом, аварийный свет слева/справа |
| 4 | 7,5A Тахограф, ADR, отбор мощности, прицеп (AAG) |
| 5 | 10A Передачи (EGS), клемма 87 |
| 5A ECO-старт/стоп, капот | |
| 6 | 5A 4WD |
| 10A 4WD, просвет (ENR), доп. насос | |
| 7 | 7,5/10/15A Рычаг АКПП (EWM) |
| 8 | 10A Самосвал/борт, клемма 15, PARKTRONIC |
| 9 | 15A СГУ/крышный вентилятор |
| 7,5A Муфта компрессора, зуммер заднего хода | |
| 10 | 25A Кузов, клемма 30 |
| 11 | 15A Кузов, клемма 15 |
| 12 | 10A Кузов, клемма D+ |
| 13 | 10A Доп. поворотники (до 03/07) |
| 30A Задний кондиционер | |
| 20A Топливный насос FSCM | |
| 15A Реле насоса без FSCM (с кодом MI6/XM0) | |
| 14 | 20A Прицепная розетка |
| 15 | 25A Прицеп (AAG) |
| 16 | 7,5A Давление шин (RDK), Parktronic |
| 17 | 25A PSM-модуль |
| 18 | 25A PSM-модуль |
| 19 | 5/10A Потолочная панель (DBE) |
| 25A Люк, DBE | |
| 10A ERA-GLONASS | |
| 20 | 7,5A Габаритные огни, номер, идентификатор |
| 21 | 30A Задний обогрев без EDW |
| 15A Задний обогрев с EDW | |
| 22 | 15A Задний обогрев |
| 20A Автомобильное гнездо питания | |
| 23 | 10A Кузов, сторонние |
| 15A Левая задняя розетка | |
| 24 | 15A Розетка сиденья водителя |
| 25 | 15A Правая задняя розетка |
| 26 | 25A Жидкостный доп. обогрев |
| 27 | 25A Доп. подогрев |
| 20A Воздушный доп. обогрев | |
| 28 | 30A Задний кондиционер (до 03/07) |
| 7,5A CNG, клемма 87 | |
| 25A Реле стартера SRB (без буферной АКБ) | |
| 25A Стартер с доп. АКБ | |
| 29 | 10/30A 4WD |
| 7,5A Клемма 87 (7) NGT | |
| 30 | 30A Пневмоподвеска (компрессор), тормозной усилитель (США) |
| 10A 4WD-компрессор | |
| 15A Вентилятор теплообменника | |
| 31 | 15/30A Левая сдвижная дверь, задний вентилятор |
| 15A Усилитель левой двери | |
| 32 | 10A Keyless Go |
| 5A SCR-реле нейтрализации | |
| 33 | 30A Правая сдвижная дверь, ENR |
| 15A Усилитель правой двери | |
| 34 | 30A Левая дверь (до 03/07) |
| 20A SCR-обогрев 1, AdBlue (дизель SCR) | |
| 35 | 30A Тормозной бустер |
| 5A SCR-обогрев 2, AdBlue (дизель SCR) | |
| 36 | 15A SCR-управление/обогрев 3, AdBlue (дизель SCR) |
| 37 | 5A COLLISION PREVENTION / FCW |
| 5A BSM/мертвая зона | |
| 38 | 10A МК-видеокамера с адаптивным светом/предупреждением полосы |
| 39 | 7,5A Кузов (развозка), усиленный задний кондиционер |
| 15A Потолочный вентилятор, сирена | |
| 40 | 15A Заряд от буферной АКБ (с буферной) |
| 41 | 7,5A SAM опорное для буферной АКБ |
| 42 | 30A Задний кондиционер |
| 43 | 10A Правая подножка/дверь |
| 44 | 10A Левая подножка/дверь |
| 45 | 5A Подножка, контроллер/зуммер |
| Реле | |
| R1 | Реле D+ кузова |
| R2 | Реле 15 кузова |
| R3 | Реле света |
| Реле подъемного борта | |
| R4 | Реле фароочистителя |
| R5 | Реле маячка |
| R6 | Реле EDW-сигнала (охранка) |
| R7 | Не используется |
| R8 | Реле СГУ |
| R9 | Реле насоса циркуляции |
| R10 | Не используется |

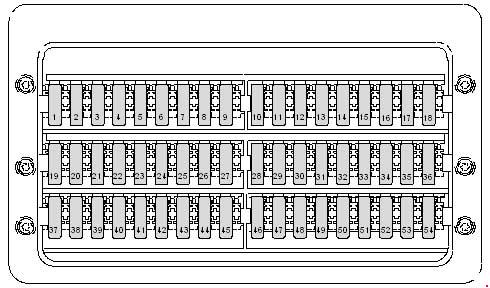

Вариант 2
Диаграмма
Расшифровка
| 1 | 5А Панель стеклоподъемников водителя Реле 2 заднего обогрева |
| 2 | 30А Задний очиститель распашной двери |
| 3 | 5А Таймер Нейтраль КП Индикация Задняя камера |
| 4 | 7,5А Регулятор оборотов Датчик отбора мощности Прицеп Тахограф |
| 5 | 5/10А Селектор Мех. КП с электроникой Капот (с 11/2011) |
| 6 | 5/10А Вентиляция картера Регулировка АКБ (05/2011-05/2013) |
| 7 | 10А Подогрев топливного фильтра |
| 8 | 5/10А Опрокидывание Парктроник (с 05/2013) Реле спец. 15 (до 11/2011) Разъемы T6ah/T7f (борт) |
| 9 | 15А Крышный вентилятор (до 11/2011) Сирена (до 11/2011) Не используется (с 11/2011) |
| 10 | 25А Спецоборудование |
| 11 | 15А Реле спец. 15 |
| 12 | 10А Реле спец. 61 |
| 13 | Резерв |
| 14 | 20А Разъем T9b (ТСУ) Розетка ТСУ |
| 15 | 25А Прицеп |
| 16 | 7,5А Парктроник Давление шин |
| 17 | 25А Программируемые функции |
| 18 | 25А Программируемые функции |
| 19 | 5/25А Крыша электроника |
| 20 | 7,5/10А Реле прокачки ОЖ Подсветка входа/ног |
| 21 | 30А Реле заднего обогрева |
| 22 | 15А Реле 2 заднего обогрева |
| 23 | 10/15А Грузовой свет Розетка 12В 2 |
| 24 | 15А Розетка 12В 4 |
| 25 | 15А Розетка 12В 3 |
| 26 | 25А Доп. обогрев |
| 27 | 20/25А Доп. обогрев |
| 28 | 30/40А Насос КП, стартер 1 |
| 29 | 15А Мех. КП электроника |
| 30 | 5А Регулировка АКБ |
| 31 | 15/30А Левая дверь (с 05/2012) Задний вентилятор |
| 32 | 5А Контроль АКБ |
| 33 | 7,5/15/30А Не используется Правая дверь (с 05/2012) Блокировка раздатки (с 01/2012) Компрессор (с 01/2012) |
| 34 | 7,5/15А Обогрев восстановителя Блокировка дифференциала |
| 35 | 3/15А Обогрев восстановителя Защита компрессора (с 01/2012) |
| 36 | 5А Не используется (до 01/2012) Компрессор (с 01/2012) |
| 37 | Резерв |
| 38 | Резерв |
| 39 | 7,5/15А Крышный вентилятор (с 11/2011) Сирена (с 11/2011) |
| 40 | Резерв |
| 41 | Резерв |
| 42 | 30А Вентилятор испарителя -J349- |
| 43 | Резерв |
| 44 | Резерв |
| 45 | Резерв |
| 46 | Резерв |
| 47 | Резерв |
| 48 | Резерв |
| 49 | Резерв |
| 50 | Резерв |
| 51 | Резерв |
| 52 | Резерв |
| 53 | Резерв |
| 54 | Резерв |
| 55 | Резерв |
| 56 | Резерв |
Дополнительные реле под сиденьем Sprinter 906
Под сиденьем могут быть установлены вспомогательные реле для различных систем.
Диаграмма
Расшифровка
| R1 | Реле стартера (правый руль) |
| R2 | Реле разгрузки 15 |
| R3 | Реле 15, стартер |
| R4 |
Вторичный воздух / насос
SCR-реле (SCR)
|
| R5 | Реле топливного насоса |
| R6 | Реле переднего вентилятора, ступень 1 |
| R7 | Реле разгрузки 15R |
| R8 |
Стартер с доп. АКБ
Стартер (левый руль) |
| R9 | Реле 1 заднего обогрева |
| R10 | Реле 2 заднего обогрева с EDW Плуг: левый ближний |
| R11 | Реле 1 левой подножки Плуг: правый ближний |
| R12 | Реле 2 левой подножки Плуг: левый дальний |
| R13 | Реле разгрузки 15 (2) Плуг: правый дальний |
| R14 | Реле 1 лобового обогрева |
| R15 | Реле кузова 15 |
| R16 | Реле кузова 61 (D+) |
| R17 |
Реле борта
Комфорт-свет
|
| R18 |
Фароочиститель
|
| R19 | Маячок с сиреной |
| R20 | EDW-сигнал |
| R21 |
Контур/идентификатор (США)
Номер (развозка)
Воздушный обогрев вентилятор 1
|
| R22 | Воздушный обогрев вентилятор 2 |
| R23 | Маячок/сирена 61 (D+), трекинг |
| R24 | Реле 1 правой подножки |
| R25 | Реле 2 правой подножки |
| R26 | Задний ход выкл. Трекинг |
Блок высокомощных предохранителей под сиденьем
При наличии второго аккумулятора под сиденьем Sprinter 906 устанавливается блок мощных предохранителей для доп. оборудования.
Диаграмма
Функции
| 1 | Резерв |
| 2 | 80A SAM / SRB |
| 3 | Резерв |
| 4 | 150A Вход буферной АКБ |
| 5 | 150A SAM / SRB, клемма 30 блока |
| 6 | |
| 7 | |
| 8 | 100A Тормоз-замедлитель с реле отключения АКБ |
| 9 | 150A Доп. АКБ |
| 10 | 250A Плуг-насос, борт, самосвал |
Диаграмма 2
Расшифровка
| 12 | Резерв |
| 13 | 150A PTC-обогрев |
| 80A Усиленный задний кондиционер | |
| 14 | 60A Вентилятор без перегородки/усиленный (база 3665 мм) |
| 40A Вентилятор с перегородкой/усиленный | |
| 40A Вентилятор открытой кабины | |
| 70A Электрический вентилятор | |
| 15 | Резерв |
| 16 | 100A Тормоз-замедлитель без реле |
| 150A Отключение АКБ | |
| 17 | Резерв |
| 18 | 300A Генератор |
Блок предохранителей у аккумулятора Mercedes Sprinter 906
Модуль силовых предохранителей в форме вставок расположен рядом с аккумулятором в левой зоне ног Sprinter W906.
Диаграмма
Функции
| 1 | 80A Предпусковой подогрев |
| 40A Вторичный воздух (бензин) | |
| 2 | 80A Вентилятор охлаждения — кондиционер |
| 25A Реле 15 стартера (MI6/XM0, буферная АКБ) | |
| 25A Стартер без поддержки (буферная) | |
| 70A Охлаждение без буферной | |
| 40A Кондиционер кабина без буферной | |
| 40A Кондиционер с перегородкой/усиленный без буферной | |
| 60A Кондиционер перегородка/усиленный база 3665 без буферной | |
| 3 | 80A SAM / SRB без буферной |
| 4 | 150A Доп. АКБ в отсеке, тормоз-замедлитель без буферной |
| 5 | 150A Клемма 30, блоки, SAM / SRB без буферной |
| 6 | Опорный каркас сиденья |
| 7 | 150A PTC без буферной |
| 80A Усиленный задний кондиционер без буферной |
Руководство по ремонту Mercedes Sprinter 906
Ищете больше деталей по обслуживанию и ремонту предохранителей Mercedes Sprinter W906? Скачайте полную инструкцию: «скачать».
На нашем YouTube-канале доступно видео к этой статье о схемах электрики Sprinter 906. Посмотрите и подпишитесь за обновлениями по Mercedes Sprinter.
Вот и все по блокам предохранителей и реле для Mercedes Sprinter 906. Если у вас есть идеи для улучшения материала — оставляйте в комментариях.
