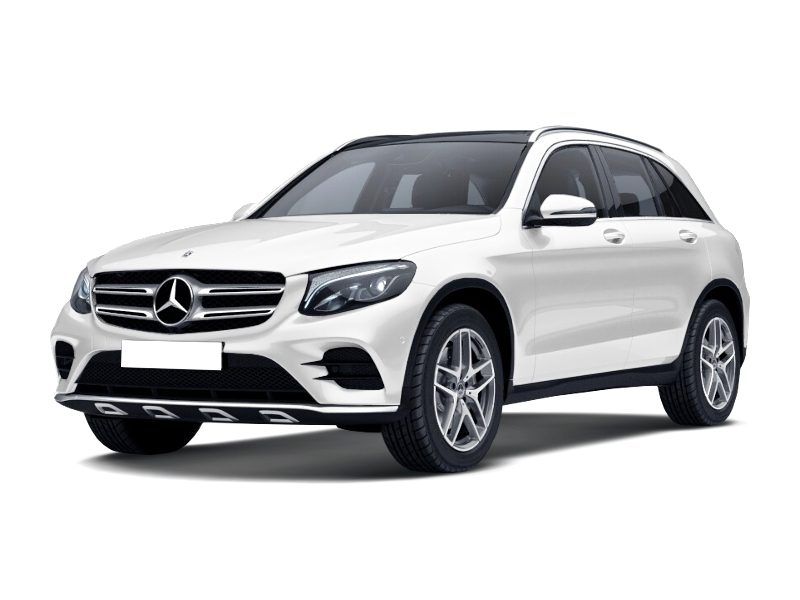

Mercedes-Benz GLC X253 – это компактный кроссовер GLC-класса, производившийся с 2015 по 2022 год, включая модели 2015, 2016, 2017, 2018, 2019, 2020, 2021 и 2022 годов. Автомобиль оснащался разнообразными вариантами двигателей, такими как 250 4MATIC, 220d 4MATIC, 250d 4MATIC, GLC 300 и прочими. В течение этого периода модель подверглась обновлениям и рестайлингу. В этой статье вы получите полное руководство по предохранителям и реле Mercedes GLC X253: схемы блоков, фото расположения, примеры исполнения. Мы также акцентируем внимание на предохранителе прикуривателя и других ключевых элементах для ремонта и диагностики Mercedes-Benz GLC.
Конфигурация блоков предохранителей и функций элементов может варьироваться в зависимости от года выпуска автомобиля, комплектации и региона. Рекомендуем проверить на вашем Mercedes GLC X253.
Расположение блоков в салоне Mercedes GLC X253
Предохранители в торце приборной панели
Основной блок предохранителей и реле в интерьере расположен на левой стороне приборной панели (со стороны водителя) за съемной крышкой. Это удобное место для быстрого доступа при диагностике электроники Mercedes GLC X253.
Схема расположения предохранителей
Расшифровка предохранителей
| 200 | 40A Передний блок управления SAM |
| 201 | 50A Передний блок управления SAM |
| 202 | 40A Сирена сигнализации |
| 203 | 20A Действительно для а/м с КП 716: Блок управления электрической блокировкой рулевой колонки |
| 204 | 5A Диагностический разъем |
| 205 | 7,5A Блок управления электронным замком зажигания |
| 206 | 5A Аналоговые часы |
| 207 | 15A Блок управления системой отопления, вентиляции и кондиционирования |
| 208 | 7,5A Комбинация приборов |
| 209 | 5A Панель управления системой кондиционирования |
| Блок управления верхней блок-панели управления | |
| 210 | 10A Сигналы с блока управления электронным модулем рулевой колонки |
| 211 | Резерв |
| 212 | Резерв |
| 213 | 5A Сигналы с блока управления электронной системой стабилизации движения ESP |
| 214 | Резерв |
| 215 | Резерв |
| 216 | 7,5A Плафон освещения перчаточного ящика |
| 217 | 5A Японии: Блок управления передачи данных о дорожных сборах в стандарте DSRC |
| 218 | 7,5A Блок управления системой удержания пассажиров (Supplemental Restraint System) |
| 219 | 5A Блок управления Weight Sensing System |
| 220 | Резерв |
| Реле | |
| F | Реле клеммы 15R |
Блок мощных предохранителей в Mercedes GLC X253
Дополнительный блок предохранителей высокой мощности может быть установлен в области ног переднего пассажира, обеспечивая защиту ключевых электрических цепей.
Схема блока
Описание элементов
- Блок силовых предохранителей моторного отсека
- 150A Hybrid: Реле дополнительной АКБ функции ECO Start-Stop
- 40A Регулятор вентилятора
- Резерв
- 150A На а/м с дизельным двигателем: Дополнительный электроподогреватель
- 80A Блок предохранителей стойки A справа
- 150A Модуль предохранителей и реле в задней части салона
- Резерв
- Резерв
- 60A Действительно для а/м с коробкой передач 725: Блок управления полностью интегрированной системой управления коробкой передач 100A Hybrid с коробкой передач 724: Блок управления полностью интегрированной системой управления коробкой передач
- Резерв
- 40A Модуль предохранителей и реле в задней части салона
- 50A Блок предохранителей стойки A справа
- F32/4k2 — Реле отключения тока покоя
Местоположение вспомогательных компонентов
- F96 — Предохранители клеммы 30 дополнительной АКБ
- F96/1 — Предохранители клеммы 87 заслонки в выпускном тракте
Блок под приборной панелью
Ещё один блок предохранителей установлен под приборной панелью со стороны пассажира, на стойке А, за защитной панелью. Это важно для доступа к цепям дверей и сидений в Mercedes GLC X253.
Фото — пример
Схема
Обозначение элементов
| 301 | 5A Hybrid: Пиропредохранитель (F63) посредством устройства для отключения высоковольтной сети |
| 302 | 30A Блок управления передней правой дверью |
| 303 | 30A Блок управления задней левой дверью |
| 304 | 20A Действительно для а/м с КП 722: Модуль сервопривода АКП для системы DIRECT SELECT |
| 305 | 30A Блок управления сиденьем водителя |
| Блок управления подогревом сиденья водителя (до 31.05.2015) | |
| Блок управления подогревом передних сидений (с 01.06.2015) | |
| 306 | 30A Блок управления сиденьем переднего пассажира |
| Блок управления подогревом сиденья переднего пассажира (до 31.05.2015) | |
| Блок управления подогревом передних сидений (с 01.06.2015) | |
| 307 | Резерв |
| 308 | 30A США: Электрическое штекерное соединение функции Elektric-Brake-Control |
| 309 | 10A Блок управления системой аварийного вызова |
| 5A Блок управления HERMES | |
| Коммуникационный модуль телекоммуникационных служб | |
| 310 | Резерв |
| 311 | 10A Электронный регулятор дополнительного вентилятора в задней части салона |
| 312 | 10A Потолочная блок-панель управления |
| 313 | 10A Hybrid: Блок управления преобразователем напряжения постоянного тока |
| 314 | Резерв |
| 315 | 5A Блок управления трансмиссией |
| На а/м с дизельным двигателем: Блок управления CDI | |
| На а/м с бензиновым двигателем: Блок управления ME | |
| 316 | 7,5A Блок управления системой удержания пассажиров (Supplemental Restraint System) |
| 317 | 30A Модуль управления панорамным сдвижным люком (панорамная крыша со сдвижным люком) |
| Модуль управления сдвижного люка (сдвижной люк) | |
| 318 | 20A Блок управления автономным отопителем |
| 319 | 5A Hybrid: Высоковольтная система электрического отопителя |
| 320 | 15A Блок управления AIR BODY CONTROL |
| 321 | 5A Японии: Блок управления передачей данных о дорожных сборах в стандарте DSRC |
| 322 | 20A Головное устройство |
| 323 | 5A Блок управления системой помощи при парковке |
| MF1/1 | 7,5A Дисплей аудиосистемы/ COMAND |
| Электродвигатель вентилятора аудиоустройства (COMAND APS) | |
| MF1/2 | 7,5A Мультифункциональная камера Mono |
| Мультифункциональная стерео-камера | |
| MF1/3 | 7,5A Датчик дождя и освещенности с дополнительными функциями |
| Потолочная блок-панель управления | |
| MF1/4 | 7,5A Блок управления сиденьем водителя |
| Блок управления подогревом сиденья водителя (до 31.05.2015) | |
| Блок управления подогревом передних сидений (с 01.06.2015) | |
| MF1/5 | 7,5A Блок управления сиденьем переднего пассажира |
| Блок управления подогревом сиденья переднего пассажира (до 31.05.2015) | |
| Блок управления подогревом передних сидений (с 01.06.2015) | |
| MF1/6 | 7,5A Сигналы с блока управления электронным модулем рулевой колонки |
| MF2/1 | 5A Реверсивный натяжитель переднего левого ремня безопасности |
| MF2/2 | 5A Панель управления аудиосистемой/ COMAND |
| Сенсорная панель (радиоприемник Audio 20 или COMAND APS) | |
| MF2/3 | 5A Реверсивный натяжитель переднего правого ремня безопасности |
| MF2/4 | 5A Проекционный дисплей |
| MF2/5 | 5A Модуль подключения мультимедийных устройств |
| MF2/6 | 5A Hybrid: Электрический компрессор кондиционера |
| MF3/1 | 5A Провод обратного считывания клеммы 30g переднего блока управления SAM |
| MF3/2 | 5A Блок управления радарными датчиками |
| MF3/3 | Резерв |
| MF3/4 | 5A Блок кнопок на панели приборов со стороны водителя |
| MF3/5 | 5A Панель управления системой кондиционирования воздуха в задней части салона |
| MF3/6 | 5A Блок управления системой контроля давления в шинах |
Блоки предохранителей под капотом Mercedes GLC X253
Основной блок предохранителей и реле
В моторном отсеке слева (при открытом капоте) размещен главный блок с предохранителями и реле, отвечающий за двигатель и ключевые системы автомобиля.
Схема блока
Функции предохранителей
| 100 | 40A Hybrid: Вакуумный насос |
| 101 | 15A Концевая кабельная муфта клеммы 87/2 |
| 102 | 20A Концевая кабельная муфта клеммы 87/1 |
| 103 | 15A Концевая кабельная муфта клеммы 87/4 |
| 104 | 15A Концевая кабельная муфта клеммы 87/3 |
| 105 | 15A Действительно для а/м с редуктором 722.9 (кроме 722.930): Блок управления дополнительным масляным насосом трансмиссионного масла |
| 106 | Резерв |
| 107 | 60A Действительно для двигателя 274.9: Электрический насос системы охлаждения |
| 108 | 20A Светодиодные фары статического освещения: |
| Передняя правая блок-фара | |
| Светодиоды High Performance или светодиодные фары динамического освещения: | |
| Передняя левая блок-фара | |
| Передняя правая блок-фара | |
| 109 | 30A Электродвигатель стеклоочистителя |
| 110 | 20A Светодиодные фары статического освещения: |
| Передняя левая блок-фара | |
| Светодиоды High Performance или светодиодные фары динамического освещения: | |
| Передняя левая блок-фара | |
| Передняя правая блок-фара | |
| 111 | 30A Стартер |
| 112 | 15A Hybrid: Датчик положения педали газа |
| 113 | Резерв |
| 114 | 40A Компрессор системы AIR BODY CONTROL |
| 115 | 15A Звуковой сигнал слева и звуковой сигнал справа |
| 116 | Резерв |
| 117 | Резерв |
| 118 | 5A Hybrid: Сигналы с блока управления электронной системой стабилизации движения ESP |
| 119 | 15A Концевая кабельная муфта клеммы 87 C2 |
| 120 | 5A Концевая кабельная муфта клеммы 87 C1 |
| 121 | 5A Сигналы с блока управления электронной системой стабилизации движения ESP |
| 122 | 5A Реле CPC |
| 123 | Резерв |
| 124 | Резерв |
| 125 | 5A Передний блок управления SAM |
| 126 | 5A Блок управления трансмиссией |
| На а/м с дизельным двигателем: Блок управления CDI | |
| На а/м с бензиновым двигателем: Блок управления ME | |
| 127 | 5A Hybrid: Ограничитель падения напряжения |
| 128 | 5A Передняя левая блок-фара и переключатель наружного освещения |
| 129 | 30A Реле клеммы 50 стартера |
| 129A | 30A Hybrid: Реле клеммы 50 стартера |
| Реле | |
| G | Реле клеммы 15, моторный отсек |
| H | Реле клеммы 50 стартера |
| I | Hybrid: Реле вакуумного насоса (+) |
| J | Реле CPC |
| K | Действительно для а/м с редуктором 722.9 (кроме 722.930): Реле масляного насоса |
| L | Реле звукового сигнала |
| M | Реле подогрева щеток стеклоочистителя |
| N | Реле клеммы 87M |
| O | Реле клеммы 15 стартера |
| P | Действительно для двигателя 274.9: Реле насоса системы охлаждения |
| Q | Hybrid: Реле вакуумного насоса (-) |
| R | Реле системы AIR BODY CONTROL |
Блок силовых предохранителей под капотом
Фото пример расположения
Вариант 1
Схема
Вариант 2
Схема
Общая расшифровка для силовых предохранителей
| 1 | Резерв |
| 2 | 100A На а/м с дизельным двигателем: Модуль выходного каскада свечей накаливания |
| 3 | 60A Модуль предохранителей и реле двигателя |
| 4 | Разъем аккумуляторной батареи бортовой сети |
| 5 | 150A Модуль предохранителей и реле двигателя |
| 6 | 125A Модуль предохранителей и реле, слева |
| 7 | 80A Электродвигатель вентилятора |
| 8 | 125A Блок управления электроусилителем рулевого управления |
| 9 | 150A Электродвигатель вентилятора (1000 Вт) |
| 10 | 200A Блок силовых предохранителей в салоне |
| 11 | Резерв |
| 12 | Hybrid: Блок управления силовым электронным оборудованием |
| США: Блок управления нагревателем катализатора | |
| 13 | 400A Генератор |
| C1 | Hybrid: Реле расцепления |
| C2 | Hybrid: Клемма 31 |
| C3/1 | 40A Сигналы с блока управления электронной системой стабилизации движения ESP |
| C3/2 | 60A Сигналы с блока управления электронной системой стабилизации движения ESP |
| F32/3k1 | Разделительное реле |
Блок предохранителей в багажнике Mercedes GLC X253
Дополнительный блок с предохранителями и реле установлен в багажном отделении за панелью обшивки, обеспечивая защиту задних систем и аксессуаров.
Вариант 1
Схема
Вариант 2
Схема
Расшифровка предохранителей
| 400 | 25A Блок управления AdBlue® |
| 401 | 15A Блок управления AdBlue® |
| 402 | 20A Блок управления AdBlue® |
| 403 | 30A До 30.11.2015 г.: Переключатель частично электрической регулировки положения сиденья переднего пассажира |
| 25A С 01.12.2015 г.: Переключатель частично электрической регулировки положения сиденья переднего пассажира | |
| 404 | 30A До 30.11.2015 г.: Переключатель частично электрической регулировки положения сиденья водителя |
| 25A С 01.12.2015 г.: Переключатель частично электрической регулировки положения сиденья водителя | |
| 405 | Резерв |
| 406 | 30A Блок управления передней левой дверью |
| 407 | Резерв |
| 408 | 30A Блок управления задней правой дверью |
| 409 | Резерв |
| 410 | 15A Приемник пульта дистанционного радиоуправления автономным отопителем |
| Переключатель антенны для телефона и автономного отопителя | |
| 411 | 30A Реверсивный натяжитель переднего левого ремня безопасности |
| 412 | 7,5A Hybrid: Блок управления системой управления АКБ |
| 413 | 5A Блок управления приводом крышки багажника |
| 414 | 5A Модуль тюнера (ТВ-тюнер, цифровое радио (DAB)) или спутниковое радио SIRIUS) |
| 415 | 5A Блок управления крышкой камеры |
| Генератор системы ароматизации воздуха | |
| 416 | 7,5A Антенный усилитель /компенсатор мобильной связи |
| Контактная плата мобильного телефона | |
| 417 | 5A Блок управления камерой обзора на 360° |
| Камера заднего вида | |
| 418 | 5A Блок управления подогрева сидений в задней части салона |
| Блок управления системой AIRSCARF | |
| 419 | 5A Блок управления регулировки поясничного подпора для сиденья переднего пассажира |
| 420 | 5A Блок управления регулировкой поясничного подпора для сиденья водителя |
| 421 | Резерв |
| 422 | Резерв |
| 423 | 5A Блок управления усилителем акустической системы |
| 424 | 15A Блок управления AIR BODY CONTROL Plus |
| Действительно для а/м с двигателем 276: Блок управления Motorsound | |
| 425 | Резерв |
| 426 | Резерв |
| 427 | Резерв |
| 428 | Резерв |
| 429 | Резерв |
| 430 | Резерв |
| 431 | 25A Многофункциональный блок управления для специального а/м |
| 432 | 25A Многофункциональный блок управления для специального а/м |
| 433 | 20A Блок управления системой распознавания прицепа |
| 434 | 30A Блок управления системой распознавания прицепа |
| 435 | 25A Блок управления системой распознавания прицепа |
| 436 | 15A Блок управления системой распознавания прицепа |
| 437 | 25A Блок управления системой распознавания прицепа |
| 438 | 30A Блок управления преобразователем переменного /постоянного тока |
| 439 | Резерв |
| 440 | 30A Блок управления подогрева сидений в задней части салона |
| Блок управления системой AIRSCARF | |
| 441 | 30A Блок управления системой AIRSCARF |
| 442 | 25A Блок управления топливным насосом |
| 443 | 30A Реверсивный натяжитель переднего правого ремня безопасности |
| 444 | 15A Электрическое штекерное соединение планшетного компьютера |
| 445 | 15A Розетка в багажнике |
| 446 | 15A Прикуриватель с подсветкой пепельницы спереди (розетка в салоне) |
| 447 | 15A Розетка 12V в центральной консоли задней части салона справа |
| 448 | 10A Действительно для а/м с КП 722, 725: Конденсатор парковочной блокировки |
| 449 | Действительно для а/м с двигателем 626: Фильтрующий элемент топливного фильтра со встроенным подогревом |
| Hybrid: Генератор звука | |
| 450 | 5A Задний блок управления SAM |
| 451 | 5A Блок управления топливным насосом |
| Блок управления AdBlue® | |
| 452 | 5A Интегрированный радарный датчик заднего бампера снаружи справа |
| Интегрированный радарный датчик заднего бампера снаружи слева | |
| Радарный датчик в заднем бампере по центру | |
| Радарный датчик в заднем бампере справа снаружи | |
| Радарный датчик в заднем бампере слева снаружи | |
| 453 | 5A Радарный датчик в переднем бампере слева |
| Радарный датчик в переднем бампере, справа | |
| Модуль управления COLLISION PREVENTION ASSIST | |
| 454 | 7,5A Действительно для а/м с КП 722: Блок управления полностью интегрированной системой управления АКП |
| 5A Блок управления AdBlue® | |
| 455 | 5A Блок управления преобразователем переменного /постоянного тока |
| 456 | 5A Радарный датчик дальней зоны спереди |
| Электрический модуль управления DISTRONIC | |
| 457 | 5A Hybrid: |
| Блок управления преобразователем напряжения постоянного тока | |
| Блок управления силовым электронным оборудованием | |
| 458 | 5A Модуль бесключевого открытия крышки багажника под задним бампером |
| 459 | 5A Hybrid: Зарядное устройство |
| 460 | 10A Блок управления kEyLESS-GO |
| 461 | 5A Антенный усилитель FM 1, AM, ЦЗ и KEYLESS-GO |
| 462 | 40A Блок управления усилителем акустической системы |
| 463 | 30A Обогрев заднего стекла (R1) через помехоподавляющий конденсатор заднего стекла |
| 464 | 40A Блок управления приводом крышки багажника |
| Блок управления приводом откидной двери багажного отделения | |
| 465 | 40A Задний блок управления SAM |
| 466 | 40A Задний блок управления SAM |
| 467 | 40A Действительно для а/м с двигателем 626: Фильтрующий элемент топливного фильтра со встроенным подогревом |
| Реле | |
| S | Реле клеммы 15 салона |
| T | Реле обогрева заднего стекла |
| U | Реле подстаканника и розеток 2-го ряда сидений |
| В | Реле AdBlue® |
| X | Реле холодильного бокса и розеток 1-го ряда сидений/ багажника |
| Y | Резервное реле |
| ZR1 | Действительно для а/м с двигателем 626: Реле обогрева топливного фильтра |
| ZR2 | Резервное реле |
| ZR3 | Резервное реле |
Предохранители для прикуривателя и розеток в Mercedes GLC X253 – это номера 445, 446 и 447, обеспечивающие безопасность этих цепей.
Это полное руководство по предохранителям Mercedes GLC X253. Если у вас есть дополнительные сведения или вопросы по схемам и расположению, делитесь в комментариях.
