Предохранители и реле Mercedes-Benz Actros MP1

Mercedes-Benz Actros MP1 — это дебютное поколение тягачей из серии Actros, выпускавшееся в 1996–2003 годах. Наиболее востребованной моделью стал Mercedes Actros 1840. В этой статье вы ознакомитесь с подробным гайдом по предохранителям и реле Mercedes Actros MP1, включая схемы блоков предохранителей, их расположение и специфику. Особое внимание уделим предохранителю прикуривателя в грузовике Mercedes Actros.

Не подходят схемы или не то поколение?

[Описание Мерседес Актрос мп3 и мп2]
[Описание Мерседес Актрос мп4]

Блок в салоне

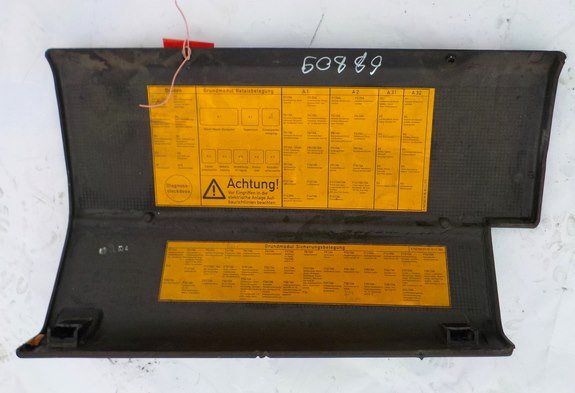

Главный блок предохранителей и реле для Mercedes Actros MP1 размещен в нижней зоне приборной панели на пассажирской стороне, под защитной крышкой. Это основной центр электрики для грузовика Actros первого поколения.

Важно отметить: универсальной схемы для всех модификаций Actros MP1 не существует. Проверяйте назначение предохранителей по схеме на внутренней стороне защитной крышки блока для вашей модели Mercedes Actros 1840 или аналогичной.

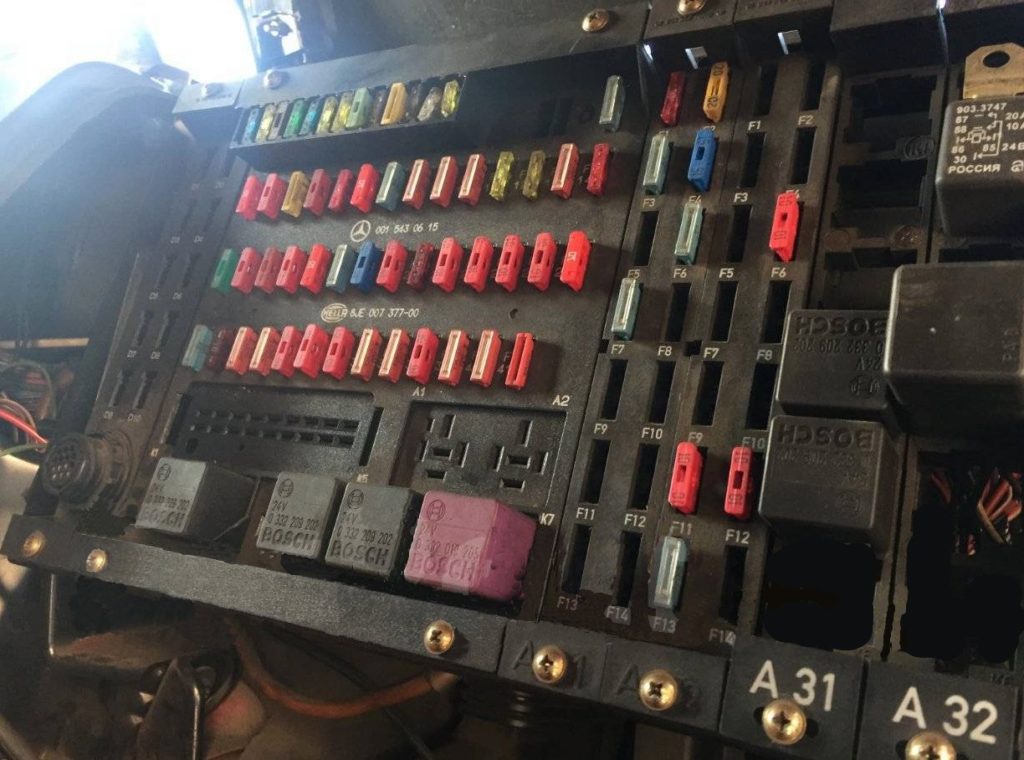

Расположение

1. Запасные предохранители
2. Основной отдел предохрантелей
3. Реле

Схема блока предохранителей в салоне Mercedes Actros MP1

Описание предохранителей и реле для Actros MP1

Предохранители в блоке салона

1. 10А Задние противотуманные фонари, в том числе на прицепе
2. 10А Освещение комбинации приборов / подсветка переключателей, фароочиститель, система регулировки угла наклона фар, Монтажный блок — клемма 58
3. 10A Дополнительные указатели поворота
4. 10A Подъемный верхний люк, радиоприемник на 24 В, ручной тормоз — клемма 30
5. 10А Рабочая фара, LSVA (сборы за перевозку тяжелых грузов в зависимости от грузоподъемности автомобиля) — клемма 30
6. 10А Резервный
7. 15А Монтажный блок — зажим D+
8. 10А Система обогрева зеркал
9. 15А Гнезда электропитания на 24 В
10. 10А Цифровой тахограф, комбинация приборов, разъем диагностирования — клемма 30
11. 20А Гнездо электропитания прицепа — клемма 30
12. 20А Гнездо электропитания системы ABS прицепа — зажим 30
13. 10А Внутреннее освещение, система Toll Collect — зажим 30
14. 10А Фароочиститель
15. 10А Генератор трехфазного тока, коробка передач, LSVA (сборы за перевозку тяжелых грузов в зависимости от грузоподъемности автомобиля) — клемма 15
16. 10А Механизмы отбора мощности
17. 20А Вентилятор отопителя, кондиционер
18. 5А Комбинация приборов, радиоприемник, телефон, громкая связь, телефакс — клемма 15R
19. 10А Прикуриватель (предохранитель прикуривателя Mercedes Actros MP1)
20. 15А Блок переключателей на стороне переднего пассажира
21. 15А Блок переключателей на двери водителя
22. 10А Стеклоомыватель, аварийная сигнализация — зажим 30
23. 10А Ближний свет справа
24. 10А Ближний свет слева
25. 10А Дальний свет справа
26. 10А Дальний свет слева, контрольный индикатор включения дальнего света
27. 10А Фонарь заднего габаритного света, стояночный свет, боковые габаритные фонари слева, гнездо электропитания прицепа, система Toll Collect
28. 10А Фонарь заднего габаритного света, стояночный свет, боковые габаритные фонари справа, гнездо электропитания прицепа
29. 15А Система управления коробкой передач
30. 10А Управление работой двигателя — клемма 15, автомобили для перевозки опасных грузов (GGVSE): аварийный выключатель NOT-AUS
31. 10А Блок переключателей на двери водителя, установка положения наружных зеркал заднего вида, блок системы нейтрализации ОГ — клемма 15
32. 10А Полный привод, система ESP®, система дополнительного водяного отопления
33. 10А Стеклоомыватель, аварийная сигнализация, гнездо электропитания прицепа — клемма 15
34. 10А Фонарь сигнала торможения, свет заднего хода, гнездо электропитания прицепа
35. 10А Датчик конденсата, гнездо электропитания системы ABS прицепа — клемма 15
36. 15А Система дополнительного водяного отопления
37. 10А Стеклоомыватель
38. 10А Цифровой тахограф, комбинация приборов, подушка безопасности — клемма 15
39. 10А Звуковой сигнал, система Toll Collect, разъем диагностирования, система FleetBoard®, распределитель — клемма 15
40. 10А Механизм блокировки дифференциала
41. 10А Система обогрева сидений

Реле в блоке салона для Mercedes Actros

• K3 ABS/BS/EPB отключено
• K4 Реле нагревателя стартера/ аккумулятора
• К5 Д+
• K6 Стоп-сигнал
• K7 Фонарь заднего хода

Дополнительные секции блока предохранителей

Схема дополнительных блоков

Назначение дополнительных предохранителей

А1

1. 10А Часы системы дополнительного отопления, система FleetBoard®, система Toll Collect — клемма 30
2. 20А Система дополнительного отопления
3. 15А Система центральной блокировки замков
4. 15А Система замков с комфортабельным управлением
5. 10А Электронная тормозная система, гнездо электропитания переносной лампы — клемма 15
6. 15А Гнездо электропитания на 12 В
7. 10А Трансформатор напряжения на 24 В / 12 В, 8A / 15А Трансформатор напряжения на 24 В / 12 В, 15A
8. 10А Система центральной блокировки замков / система замков с комфортабельным управлением, дистанционное радиоуправление, тормоз замедлитель
9. 10А Осушитель сжатого воздуха
10. 15А Распределитель — клемма 30
11. 15А Блок системы нейтрализации ОГ — клемма 30
12. 10А Гидроборт
13. 10А Система управления коробкой передач
14. 10А Рабочая фара, тормоз-замедлитель

А2

1. 20А Система обогрева ветрового стекла
2. 10А Дневные ходовые огни
3. 10А Система обогрева ветрового стекла
4. 10А Система охлаждения трансмиссионного масла, холодильный бокс / 25А Система охлаждения трансмиссионного масла Allison
5. 15А Электронно-гидравлический автономный усилитель рулевого привода — зажим 30
6. 10А Электронно-гидравлический автономный усилитель рулевого привода — зажим 15
7. 10А Дополнительная фара
8. 10А Проблесковый маячок
9. 15А Электронная тормозная система — клемма 30
10. 10А Панель управления телефоном / навигационной системой, мобильный телефон — клемма 30
11. 10А Резервный
12. 10А Панель управления телефоном / навигационной системой, мобильный телефон — клемма 15
13. 20А Система обогрева ветрового стекла
14. 15А Электронная тормозная система — Клемма 30

Если есть дополнения по предохранителям или реле для Mercedes Actros MP1 — делитесь в комментариях.
