Блок предохранителей и реле в Mercedes Actros MP4
Главный блок предохранителей и реле в Mercedes-Benz Actros MP4 расположен внутри кабины, в нижней секции приборной панели на стороне пассажира.

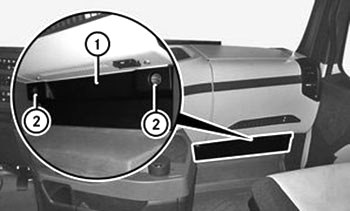

Чтобы получить доступ, разблокируйте защелки (2) и снимите защитную крышку (1).
Конфигурация блока и функции его компонентов могут варьироваться в зависимости от года производства и комплектации электрики. Рекомендуем проверять маркировки на внутренней стороне крышки для соответствия вашей модели Mercedes Actros MP4.

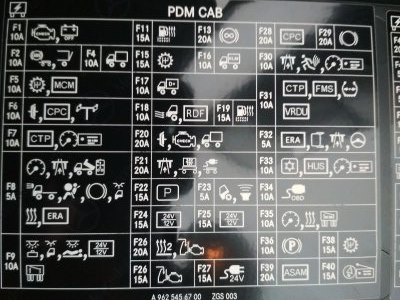

Вариант 1

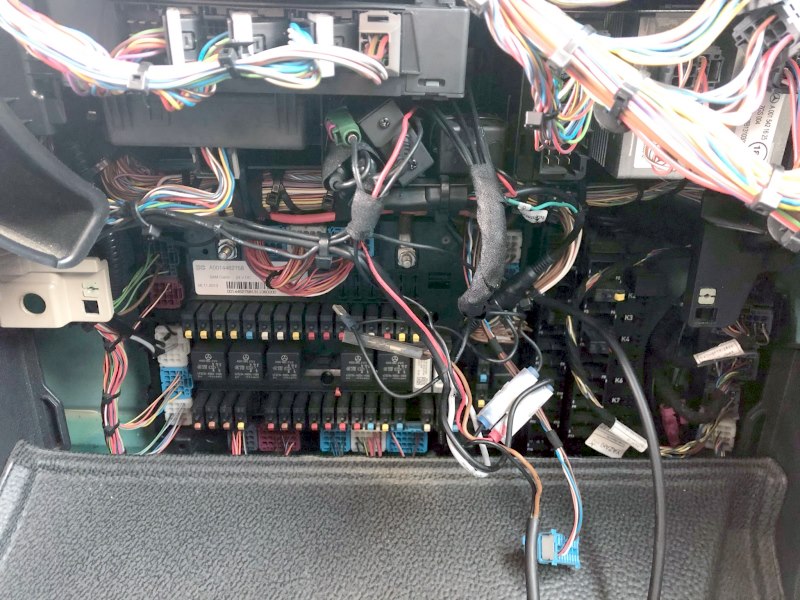

Вариант 2

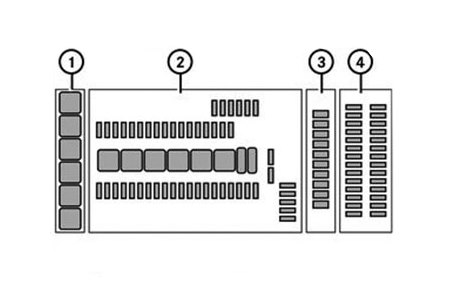

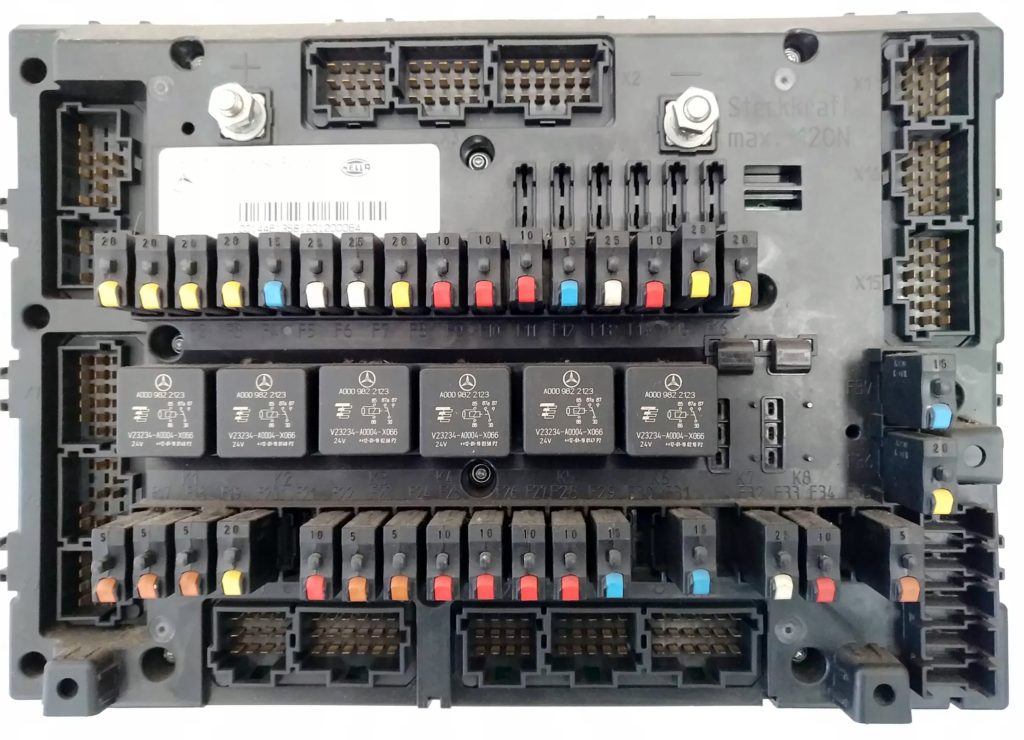

Схема расположения блока предохранителей и реле в салоне Mercedes Actros MP4
Описание компонентов схемы
- Реле модуля A32
- Предохранители, реле и диоды в главном модуле (GM)
- Реле модуля A31.
- Предохранители модулей A1 и A2.
Реле модуля A32 в Mercedes Actros MP4
- K1 — Система обогрева ветрового стекла
- K2 — Система обогрева ветрового стекла
- K3 — Дополнительная фара – зажим 56a
- K4 — Резервный
- K5 — Резервный
- K6 — Резервный
Главный модуль (GM) предохранителей Mercedes Actros MP4
SCA

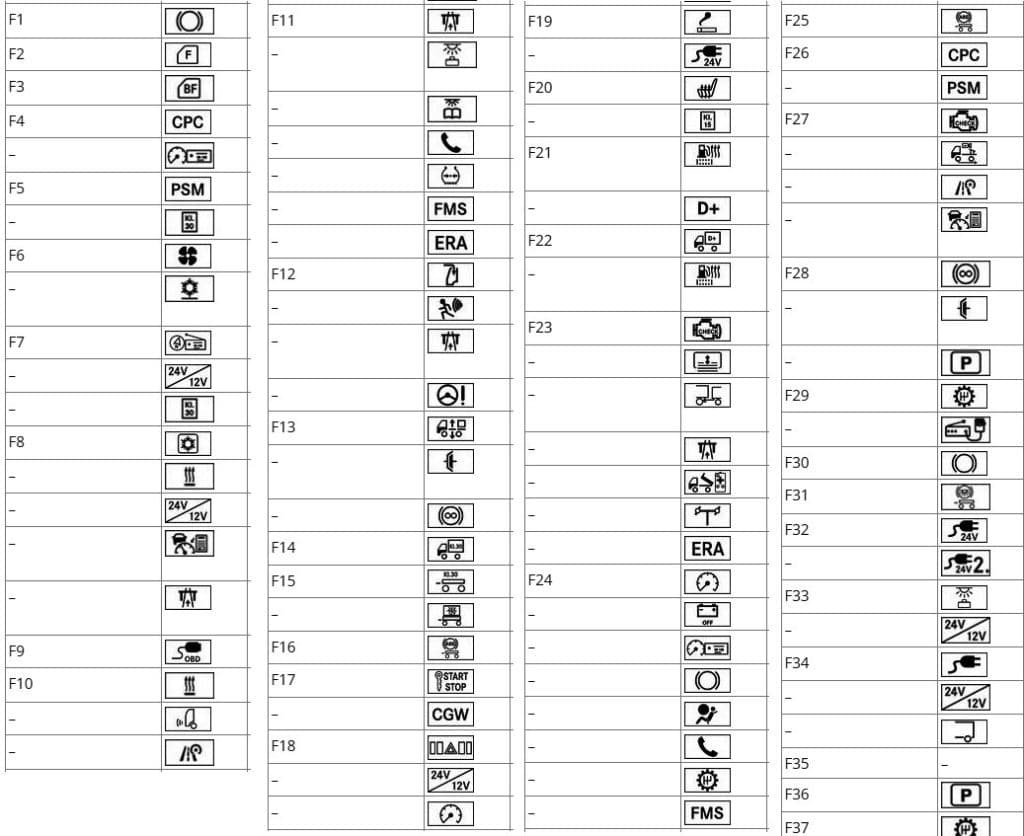

Предохранители SCA блока в Mercedes Actros MP4
| F2 | 20A Блок управления дверью водителя |
| F3 | 20A Блок управления дверью переднего пассажира |
| F4 | 20A Система регулирования режима движения |
| – | 20A Тахограф ‒ зажим 30 |
| F5 | 15A Программируемый спец модуль |
| – | 15A Распределитель‒ зажим 30 |
| F6 | 25A Вентилятор |
| – | 25A Электрическая система кондиционирования воздуха независимого действия |
| F7 | 25A Радиоприемник/ навигационная система |
| – | 25A Трансформатор напряжения 12 В |
| – | 25A Распределитель‒ зажим 30 |
| F8 | 20A Холодильный бокс |
| – | 20A Система дополнительного отопления |
| – | 20A Трансформатор напряжения 12 В |
| – | 20A Блок управления системой адаптивного прогнозирования ходовых параметров– зажим 30 |
| – | 20A LSVA (сборы за перевозку тяжелых грузов в зависимости от грузоподъемности автомобиля) |
| F9 | 10A Разъем диагностирования |
| F10 | 10A Система отопления |
| – | 10A Датчик дистанции |
| – | 10A Вспомогательная система водителя‒ зажим 30 |
| F11 | 10A Система Toll Collect |
| – | 10A Плафоны освещения дополнительного отсека в задней стенке |
| – | 10A Лампа для чтения |
| – | 10A Телефон |
| – | 10A Система контроля давления воздуха в шинах |
| – | 10A Система управления автопарком‒ зажим 30 |
| – | 10A ЭРА‒ГЛОНАСС |
| F12 | 15A Сдвижной верхний люк |
| – | 15A Система EDW (противоугонная сигнализационная система) |
| – | 15A LSVA (сборы за перевозку тяжелых грузов в зависимости от грузоподъемности автомобиля) |
| – | 15A Датчик угла поворота рулевого колеса |
| F13 | 25A Система регулирования дорожного просвета |
| – | 25A Гидравлическое сцепление (турбомуфта тормоза-замедлителя) |
| – | 25A Тормоз-замедлитель |
| F14 | 10A Изготовитель кузова– зажим 30 |
| F15 | 20A Прицеп |
| – | 20A Трансформатор напряжения прицепа– зажим 30 |
| F16 | 20A Система ABS прицепа– зажим 30 |
| F17 | 5A Замок зажигания |
| – | 5A Центральный межсетевой шлюз |
| F18 | 5A Модульная панель переключателей |
| – | 5A Трансформатор напряжения с удаленным выходом |
| – | 5A Комбинация приборов– зажим 30 |
| F19 | 6A Прикуриватель |
| – | 15A Гнездо электропитания– зажим 15 |
| F20 | 20A Система обогрева сидений |
| – | 20A Распределитель‒ зажим 15 |
| F21 | 15A Система подогрева фильтра предварительной очистки топлива с водоотделителем |
| – | 15A Распределитель– зажим D+ |
| F22 | 10A Изготовитель кузова– зажим D+ |
| – | 10A Система подогрева фильтра предварительной очистки топлива с водоотделителем |
| F23 | 5A Система нейтрализации ОГ BlueTec® |
| – | 5A Солнцезащитная шторка |
| – | 5A Тягово-сцепное устройство (система пониженного монтажа тягово — сцепного устройства) |
| – | 5A Система Toll Collect |
| – | 5A Монтажное гнездо для дооборудования фирмы MEILLER |
| – | 5A Дополнительный гидравлический привод (HAD)– зажим 15 |
| – | 5A ЭРА‒ГЛОНАСС |
| F24 | 5A Комбинация приборов |
| – | 5A Разъединитель аккумуляторной батареи |
| – | 5A Тахограф |
| – | 5A Тормозная система |
| – | 5A Подушка безопасности |
| – | 5A Телефон |
| – | 5A Система управления коробкой передач |
| – | 5A Система управления автопарком |
| – | 5A Дополнительная фара |
| F25 | 10A Система ABS прицепа |
| F26 | 10A Система регулирования режима движения |
| – | 10A Параметрируемый спецмодуль– зажим 15 |
| F27 | 10A Управление работой двигателя– зажим 15 |
| – | 10A Видеокамера заднего хода |
| – | 10A Вспомогательная система водителя |
| – | 10A Блок управления системой адаптивного прогнозирования ходовых параметров– зажим15 |
| F28 | 10A Тормоз-замедлитель |
| – | 10A Гидравлическое сцепление (турбомуфта тормоза-замедлителя) |
| – | 10A Электронный блок подготовки воздуха– зажим 15 |
| F29 | 15A Система управления коробкой передач– зажим 30.1 |
| – | 15A Радиостанция служебной радиосвязи CB |
| F30 | 20A Тормозная система‒ зажим 30.2 |
| F31 | 15A Фонарь сигнала торможения прицепа |
| F32 | 25A Гнезда электропитания на 24В |
| – | 25A Дополнительное гнездо электропитания на 24В |
| F33 | 10A Плафоны освещения дополнительного отсека на крыше |
| – | 10A Трансформатор напряжения с удаленным выходом |
| F34 | 25A Гнездо электропитания большой мощности на 24В |
| – | 25A Трансформатор напряжения 12 В |
| – | 15A Электро оборудование кузова другого изготовителя |
| F35 | Резервный |
| F36 | 20A Электронный блок подготовки воздуха– зажим 30 |
| F37 | 15A Система управления коробкой передач– зажим 30.2 |
Реле в SCA модуле Mercedes Actros MP4
- K1 — Усиление – зажим 15
- K2 — Усиление – зажим D+
- K3 — Усиление – зажим 15
- K4 — Масляное охлаждение коробки передач
- K5 — Усиление – зажим 15
- K6 — Фонарь сигнала торможения прицепа
- K7 — Бистабильное реле
- K8 — Бистабильное реле
- K9 — Резервный
SSAM

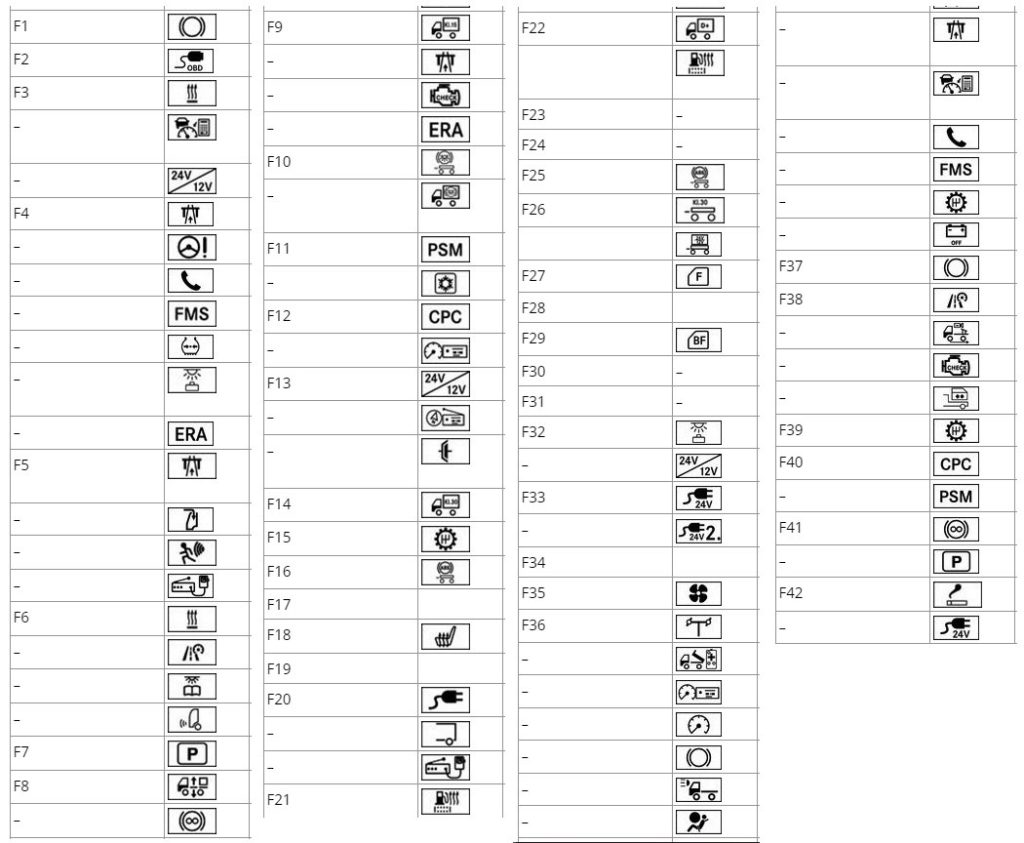

Предохранители SSAM блока в Mercedes Actros MP4
| F1 | 20A Тормозная система‒ зажим 30.1 |
| F2 | 10A Разъем диагностирования |
| F3 | 15A Система дополнительного отопления |
| – | 15A Блок управления системой адаптивного прогнозирования ходовых параметров |
| – | 15A Трансформатор напряжения 12 В |
| F4 | 10A Система Toll Collect |
| – | 10A Датчик угла поворота рулевого колеса |
| – | 10A Телефон |
| – | 10A Система управления автопарком |
| – | 10A Система контроля давления воздуха в шинах |
| – | 10A Плафоны освещения дополнительного отсека в задней части автомобиля– зажим 30 |
| – | 10A ЭРА‒ГЛОНАСС |
| F5 | 15A LSVA (сборы за перевозку тяжелых грузов в зависимости от грузоподъемности автомобиля) |
| – | 15A Сдвижной верхний люк |
| – | 15A Система EDW (противоугонная сигнализационная система) |
| – | 15A Радиостанция служебной радиосвязи CB |
| F6 | 10A Система отопления |
| – | 10A Вспомогательная система водителя |
| – | 10A Лампа для чтения– зажим 30 |
| – | 10A Датчик дистанции |
| F7 | 20A Электронный блок подготовки воздуха– зажим 30 |
| F8 | 25A Система регулирования дорожного просвета |
| – | 25A Тормоз-замедлитель |
| F9 | 10A Изготовитель кузова– зажим 15 |
| – | 10A Система Toll Collect |
| – | 10A Система нейтрализации ОГ BlueTec® |
| – | 10A ЭРА‒ГЛОНАСС |
| F10 | 20A Фонарь сигнала торможения прицепа |
| – | 20A Установленный изготовителем кузова фонарь сигнала торможения |
| F11 | 20A Программируемый спецмодуль |
| – | 20A Холодильный бокс– зажим 30 |
| F12 | 20A Система регулирования режима движения |
| – | 20A Тахограф ‒ зажим 30 |
| F13 | 25A Трансформатор напряжения 12 В |
| – | 25A Радиоприемник/ навигационная система– зажим 30 |
| – | 25A Гидравлическое сцепление (турбомуфта тормоза- замедлителя) |
| F14 | 10A Изготовитель кузова– зажим30 |
| F15 | 15A Система управления коробкой передач– зажим 30.1 |
| F16 | 10A Система ABS прицепа |
| F17 | Резервный |
| F18 | 15A Система обогрева сидений |
| F19 | Резервный |
| F20 | 25A Гнездо электропитания большой мощности на 24В |
| – | 15A Электро оборудование кузова другого изготовителя |
| – | 15A Радиостанция служебной радиосвязи CB |
| F21 | 15A Система подогрева фильтра предварительной очистки топлива с водоотделителем |
| – | 15A Распределитель– зажим D+ |
| F22 | 10A Изготовитель кузова– зажим D+ |
| 10A Система подогрева фильтра предварительной очистки топлива с водоотделителем | |
| F23 | Резервный |
| F24 | Резервный |
| F25 | 20A Система ABS прицепа |
| F26 | 20A Прицеп |
| 20A Трансформатор напряжения прицепа– зажим 30 | |
| F27 | 20A Блок управления дверью водителя |
| F28 | Резервный |
| F29 | 20A Блок управления дверью переднего пассажира |
| F30 | Резервный |
| F31 | Резервный |
| F32 | 10A Плафоны освещения дополнительного отсека на крыше |
| – | Трансформатор напряжения с удаленным выходом |
| F33 | 25A Гнезда электропитания на 24В |
| – | 25A Дополнительное гнездо электропитания на 24В |
| F34 | Резервный |
| F35 | 25A Вентилятор |
| F36 | 5A Дополнительный гидравлический привод (HAD) |
| – | 5A Монтажное гнездо для дооборудования фирмы MEILLER |
| – | 5A Тахограф |
| – | 5A Комбинация приборов |
| – | 5A Тормозная система |
| – | 5A Дополнительная фара |
| – | 5A Подушка безопасности |
| – | 5A LSVA (сборы за перевозку тяжелых грузов в зависимости от грузоподъемности автомобиля) |
| – | 5A Блок управления системой адаптивного прогнозирования ходовых параметров |
| – | 5A Телефон |
| – | 5A Система управления автопарком |
| – | 5A Система управления коробкой передач |
| – | 5A Разъединитель аккумуляторной батареи – зажим 15 |
| F37 | 20A Тормозная система‒ зажим 30.2 |
| F38 | 10A Вспомогательная система водителя |
| – | 10A Видеокамера заднего хода |
| – | 10A Управление работой двигателя– зажим 15 |
| – | 10A Сменный кузов– зажим 15 |
| F39 | 15A Система управления коробкой передач– зажим 30.2 |
| F40 | 10A Система регулирования режима движения |
| – | 10A Параметрируемый спецмодуль– зажим 15 |
| F41 | 10A Тормоз-замедлитель |
| – | 10A Электронный блок подготовки воздуха– зажим 15 |
| F42 | 5A Прикуриватель |
| – | 15A Гнездо электропитания |
Реле в SSAM модуле Mercedes Actros MP4
- K1 — Резервный
- K2 — Усиление– зажим D+
- K3 — Масляное охлаждение коробки передач
- K4 — Усиление – зажим 15
- K5 — Усиление – зажим 15
- K6 — Фонарь сигнала торможения прицепа
- K7 — Усиление– зажим 15
- K8 — Бистабильное реле
- K9 — Бистабильное реле
Реле модуля A31 в Mercedes Actros MP4

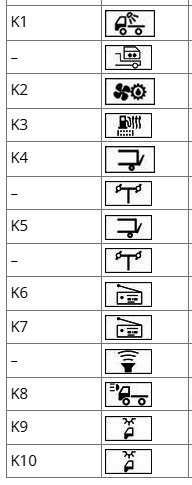

Схема реле A31
Расшифровка реле модуля A31
| K1 | Рабочая фара |
| – | Сменный кузов |
| K2 | Масляное охлаждение раздаточной коробки |
| K3 | Система подогрева фильтра предварительной очистки топлива с водоотделителем |
| K4 | Грузоподъемный борт |
| – | Отключение дополнительного гидравлического привода (HAD) |
| K5 | Грузоподъемный борт |
| – | Отключение дополнительного гидравлического привода (HAD) |
| K6 | Радиоприемник на 12В – зажим 58 |
| K7 | Радиоприемник на 12В – зажим 15R |
| – | Сабвуфер |
| K8 | Дополнительная фара– зажим 58 |
| K9 | Внутреннее освещение при низкой крыше |
| K10 | Внутреннее освещение при низкой крыше |
Модули A1 и А2 предохранителей в Mercedes Actros MP4

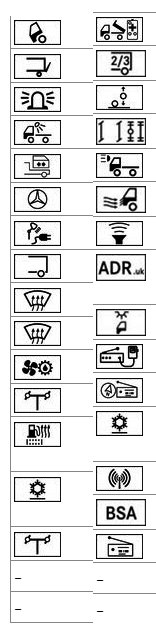

Схема модулей A1 и A2
Назначение предохранителей в модулях A1 и A2
| A1 | |
| F1 | 5A Насос опрокидывающего механизма кабины |
| F2 | 10A Грузоподъемный борт |
| F3 | 10A Проблесковый маячок |
| F4 | 10A Рабочая фара |
| – | 10A Сменный кузов |
| F5 | 10A Трехконечная звезда «Мерседес-Бенц» с подсветкой |
| – | 10A Гнездо электропитания переносной лампы |
| F6 | 15A Электро оборудование кузова другого изготовителя |
| F7 | 25A Система обогрева ветрового стекла |
| F8 | 25A Система обогрева ветрового стекла |
| F9 | 10A Масляное охлаждение раздаточной коробки |
| – | 10A Дополнительный гидравлический привод (HAD) |
| F10 | 15A Система подогрева фильтра предварительной очистки топлива с водоотделителем |
| F11 | 20A Электрическая система кондиционирования воздуха независимого действия |
| F12 | 15A Дополнительный гидравлический привод (HAD) |
| F13 | Резервный |
| F14 | Резервный |
| A2 | |
| F1 | 10A Монтажное гнездо для дооборудования фирмы MEILLER |
| F2 | 20A Электро оборудование кузова другого изготовителя 2 и 3 |
| – | 20A Переключатель дополнительного моста кузова |
| F3 | 10A Управляемый дополнительный мост |
| F4 | 15A Дополнительная фара |
| F5 | 10A Система регулирования подачи воздуха |
| F6 | 10A Сабвуфер |
| F7 | 5A Оснащение в соответствии с правилами по перевозке опасных грузов по автодорогам, для Англии |
| F8 | 5A Внутреннее освещение при низкой крыше |
| F9 | 5A Радиостанция служебной радиосвязи CB |
| F10 | 15A Радиоприемник/ навигационная система |
| F11 | 5A Электрическая система кондиционирования воздуха независимого действия |
| – | 5A Антенный усилитель |
| – | 5A Ассистент прохождения поворотов |
| F12 | 10A Радиоприемник на 12В |
| F13 | Резервный |
| F14 | Резервный |
Как проверить предохранители в Mercedes Actros MP4
Предохранители в Mercedes Actros MP4 могут отличаться по внешнему виду от стандартных автомобильных, но их принцип работы аналогичен. Их можно классифицировать на плавкие и автоматические типы, что важно для диагностики электрических неисправностей.
Проверка плавкого предохранителя в Mercedes Actros MP4
- Извлеките предохранитель из блока с помощью плоскогубцев и осмотрите его визуально.
- Если нить перегорела, замените неисправный предохранитель запасным.
- Активируйте электрические потребители и убедитесь в их функционировании. Если предохранитель перегорает снова, обратитесь в сервисный центр Mercedes для профессиональной диагностики электрооборудования.
Проверка автоматического предохранителя в Mercedes Actros MP4
При активации автоматического предохранителя штифт (4) переходит в отключенное положение (2).
- Выньте автоматический предохранитель из блока.
- Надавите на штифт (4), чтобы установить его в включенное положение (1).
- Нажмите на расцепитель (3).
— Если штифт (4) возвращается в отключенное положение (2), предохранитель исправен.
— Если штифт (4) остается в включенном положении, предохранитель нужно заменить. - Установите штифт (4) в положение (1) и вставьте предохранитель обратно.
- Включите потребители и проверьте их. При повторном срабатывании обратитесь в специализированный сервис Mercedes для проверки электрики.
Это полная информация по предохранителям и реле Mercedes Actros MP4. Если есть дополнения, оставьте комментарий.
