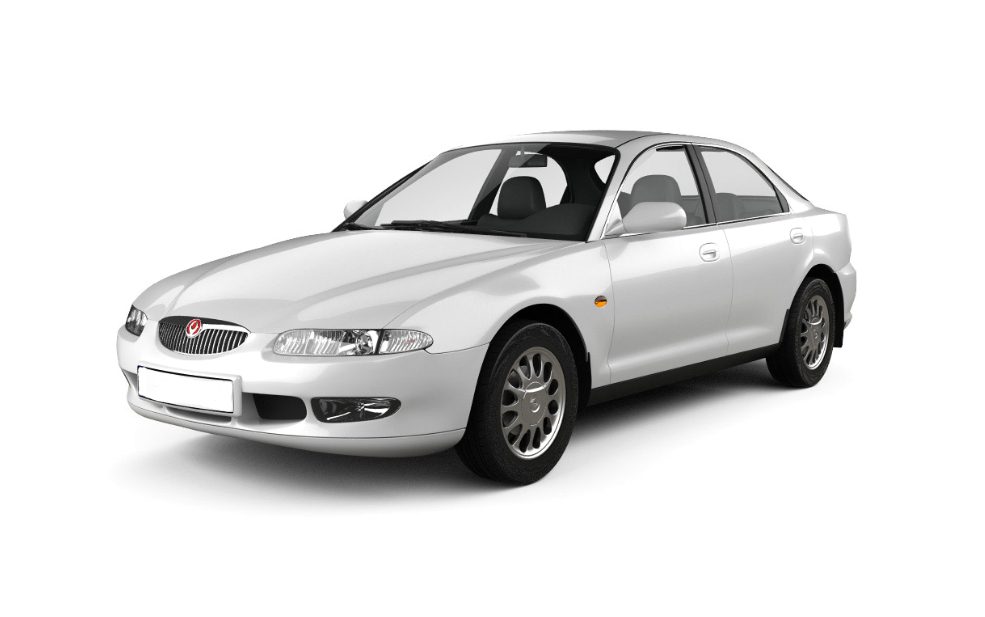

Седан Mazda Xedos 6 предлагался на европейском рынке в двух поколениях с левым рулевой системой. Первое поколение выпускалось в 1991, 1992, 1993 и 1994 годах. Второе — в 1995, 1996, 1997, 1998 и 1999 годах. Версия с правым рулем известна как Eunos 500 и предназначалась для Японии и Великобритании. В этой статье мы разберем расположение предохранителей и реле для Mazda Xedos 6, включая схемы блоков предохранителей, их места установки и особенности. Особое внимание уделим предохранителю прикуривателя Mazda Xedos 6.
Конфигурация блоков предохранителей может варьироваться в зависимости от года производства и региона. Рекомендуем проверять схемы на крышке защитного корпуса.
Блок предохранителей в салоне

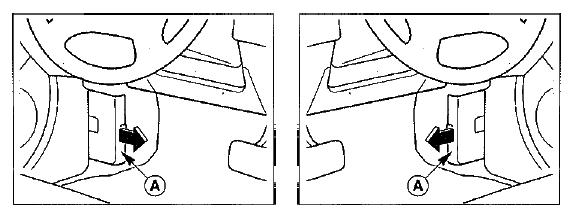

Расположен под приборной панелью на водительской стороне, у ноги водителя, за пластиковой крышкой.
Левый руль Правый руль
Фото примера
Схема блока предохранителей в салоне Mazda Xedos 6
Расшифровка предохранителей
- А — STOP — 15A стоп-сигналы, клаксон, круиз-контроль
- B — ROOM — 15A внутреннее освещение, лампы багажника, сигнализация
- C — SPARE — 15A запасной предохранитель
- D — DOOR LOCK — 30A центральный замок дверей
- E — RADIO — 15A магнитола, прикуриватель Mazda Xedos 6, зеркала, антенна
- F — SUN ROOF — 15A люк в крыше
- G — SPARE — 15A запасной предохранитель
- H — POWER WINDOW — 30A электрические стеклоподъемники
- I — METER — 15A панель приборов, сигнал заднего хода
- J — TURN — 15A поворотники
- K — ENGINE — 15A блок управления двигателем
- L — HEAD CLEANER — 20A омыватель фар
- M — REAR FOG — 15А задний противотуманный свет
- N — WIPER — 20A дворники и омыватели
- O — POWER SEAT — 15A регулировка сидений
Предохранитель прикуривателя в Mazda Xedos 6 — это элемент E номиналом 15A.

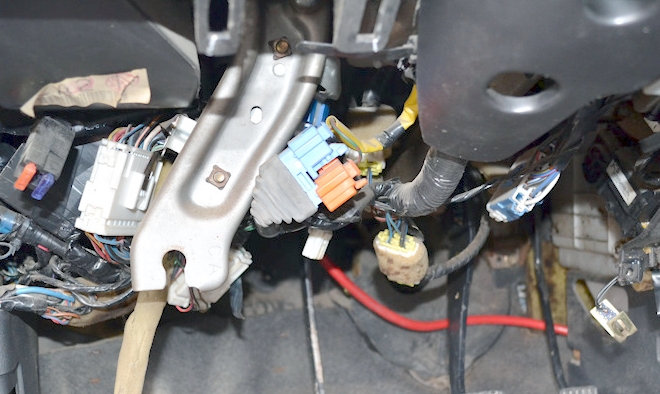

Некоторые реле, такие как для поворотников, могут быть размещены под панелью приборов.
Блок предохранителей под капотом
Монтируется слева в моторном отсеке, поблизости от аккумуляторной батареи.
Фото блока

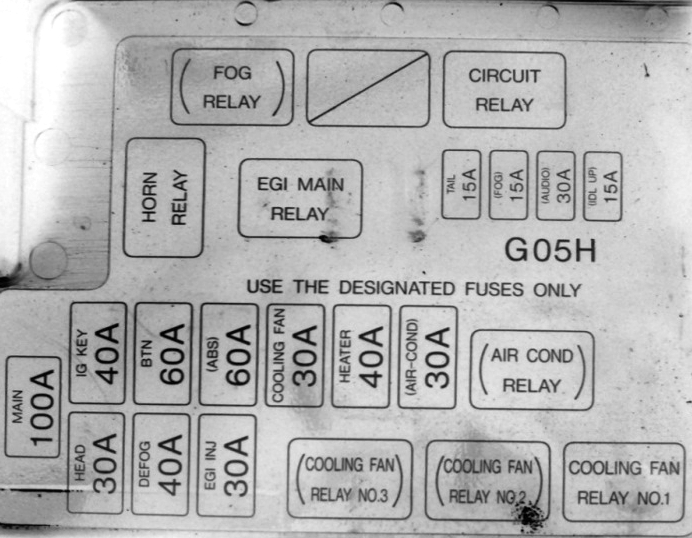

Схема блока под капотом Mazda Xedos 6
Описание элементов
- MAIN — 100A основной предохранитель
- HEAD — 30A фары ближнего света
- DEFOG — 40A задний дефростер
- EJI INJ — 30A инжекторная система
- F.FOG RELAY — реле передних противотуманок
- COLING FAG RELAY NO1 — реле основного вентилятора охлаждения
- IG KEY — 40A аудиосистема, люк, приборы, стеклоподъемники
- BTN — 60A центральный замок, сиденья
- ABS — 60A ABS
- COLING FAG — 30A вентилятор радиатора
- HEATER — 40A печка, кондиционер
- AIR COND — 30A кондиционер
- AIR COND RELAY — реле кондиционера
- HORN RELAY — реле сигнала
- TAIL — 15A габаритные огни
- DIM LH — 15A ближний свет слева
- DIM RH — 15A ближний свет справа
- R.FOG — 15A задние противотуманки
- COMB SW — 15A переключатели на руле (поворотники, дворники)
- R.FOG RELAY — реле задних противотуманок
- EGI MAIN RELAY — реле ЭБУ двигателя
- CIRCUIT RELAY — реле топливного насоса
Дополнительные компоненты, включая реле ПТФ, могут быть установлены отдельно, например, у верхнего шланга радиатора рядом с двигателем.
Общая схема реле в Mazda Xedos 6
Обнаружили неточность или хотите дополнить информацию — оставляйте комментарии. Если схемы не совпадают, обратитесь к руководству по предохранителям Mazda Xedos 9.
