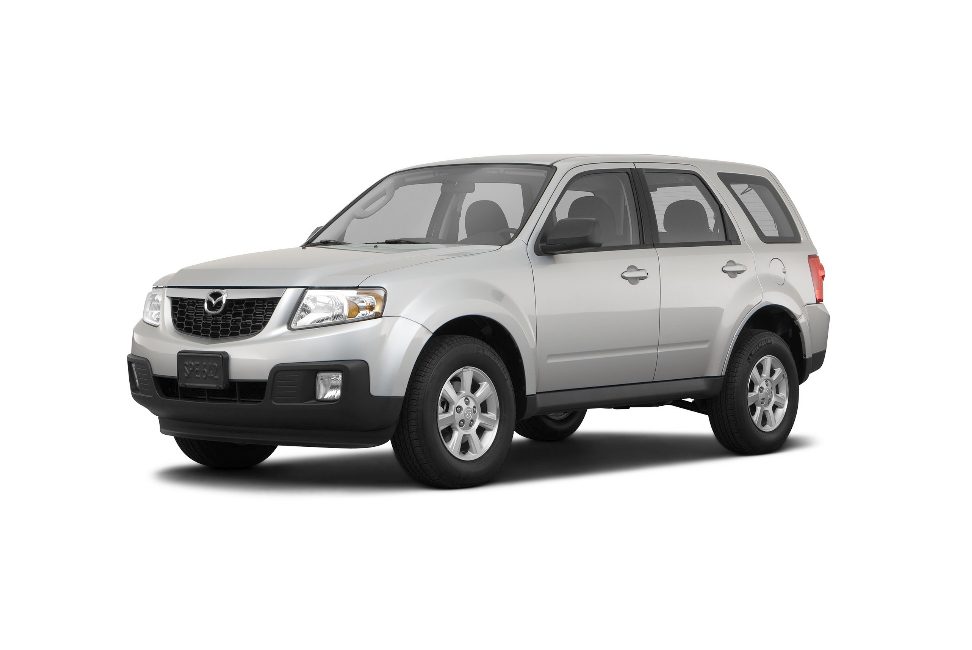

Компактный внедорожник Mazda Tribute производился с 2000 года в двух поколениях. Первое поколение выпускалось в 2001–2006 годах, а второе — в 2007–2011 годах. За период производства автомобиль подвергся рестайлингу. В этой статье мы подробно разберем предохранители и реле Mazda Tribute, включая схемы блоков предохранителей, их расположение и назначение. Особое внимание уделим предохранителю для прикуривателя в Mazda Tribute.
Расположение блоков, конфигурация и функции элементов могут варьироваться в зависимости от года выпуска, региона и комплектации электроники. Рекомендуем сверяться с документацией вашего автомобиля.
Блок предохранителей в салоне
Этот блок расположен под приборной панелью (в нижней части торпедо), со стороны переднего пассажира, и прикрыт пластиковой крышкой. Чтобы получить доступ, аккуратно подденьте крышку плоской отверткой по специальной выемке.
Вариант 1
Фото блока предохранителей
Схема предохранителей
Назначение предохранителей и реле
| 1 | 5A Электропневматический клапан системы улавливания паров топлива |
| 2 | 5A Реле вентилятора охлаждения и обогрева заднего стекла |
| 3 | 10A Моторчик стеклоочистителя и омывателя задней двери |
| 4 | 10A Модуль полного привода, приборная панель |
| 5 | 5A Контрольные блоки ABS и SRS |
| 6 | 10A Аварийные огни, задние фонари |
| 7 | 10A Усилитель транспондера, модуль SRS |
| 8 | 10A Приборная панель, реле блокировки селектора АКПП |
| 9 | 3A Реле ECU двигателя и АКПП, реле вентилятора, реле А/С |
| 10 | 20A Очиститель и омыватель лобового стекла |
| 11 | 10A Реле стартера, клапан блокировки ключа зажигания |
| 12 | 5A Аудиосистема и часы |
| 13 | Резерв |
| 14 | 20A Прикуриватель Mazda Tribute |
| 15 | 15A Габаритные огни, подсветка салона, реле прицепа |
| 16 | 10A Приборы, зеркала, блок электроники |
| 17 | 15A Солнцезащитный люк |
| 18 | 5A Подсветка приборов и панели |
| 19 | 10A Сабвуфер |
| 20 | 15A Поворотники и аварийная сигнализация |
| 21 | 10A Габариты прицепа |
| 22 | 15A Резерв |
| 23 | 15/20A Клааксон |
| 24 | 15A Тормозные огни, ECU ABS, АКПП, клапаны АКПП |
| 25 | 30A Стеклоподъемники |
| 26 | 30A Центральный замок, электроника, регулировка сидений |
| 27 | 10A Магнитола, приборы, освещение |
| ACC | Реле для допоборудования |
Предохранитель прикуривателя в салоне — №14 (20A) в Mazda Tribute.
Вариант 2
Фото блока
Схема
Расшифровка
| 1 | 15A Огни прицепа |
| 2 | 5A Подсветка магнитолы |
| 3 | 15A Передние и задние габариты |
| 4 | 10A Замок зажигания |
| 5 | 2A Реле АКПП, бензонасоса, вентилятора (высокий/низкий режим) |
| 6 | 15A Дополнительный стоп-сигнал, тормоза, ECU АКПП, ABS, круиз |
| 7 | 10A Приборы, OBD, магнитола, зеркала |
| 8 | 15A Противотуманки |
| 9 | 30A Центральный замок, сиденья |
| 10 | 15A Подогрев зеркал |
| 11 | 15A Люк |
| 12 | 15A Магнитола |
| 13 | Резерв |
| 14 | Резерв |
| 15 | 30A Стеклоподъемники |
| 16 | 15A Сабвуфер |
| 17 | 15A Ближний свет |
| 18 | 18A Полный привод |
| 19 | 15A Сигнализация |
| 20 | 20A Клааксон |
| 21 | 10A Очиститель задней двери |
| 22 | 10A Зеркало, приборы |
| 23 | 5A Питание магнитолы |
| 24 | 20A Прикуриватель Mazda Tribute |
| 25 | 20A Омыватель лобового стекла |
| 26 | 5A Кондиционер |
| 27 | 5A Кнопка круиза |
| 28 | 10A Приборы |
| 29 | 10A Задние фонари |
| 30 | Резерв |
| 31 | Резерв |
| 32 | 10A Блокировка селектора |
| 33 | 15A SRS, индикатор подушки, датчик пассажира |
| 34 | 5A ABS, круиз |
| 35 | 5A Обогрев сидений, полный привод |
Предохранитель переднего прикуривателя — №24 (20A) в Mazda Tribute.
Реле в салоне
На задней стороне блока размещены реле, включая:
- Реле защиты от защемления стекла
- Реле стартера
- Реле габаритов
- Реле клаксона
Блок под капотом
Блок находится слева от аккумулятора, под пластиковой крышкой. На внутренней стороне крышки указаны функции предохранителей и реле для вашей модели Mazda Tribute.
Вариант 1
Схема
Расшифровка
| Horn | 15А Клааксон |
| H/LLH | 15А Левая фара |
| H/L RH | 15А Правая фара |
| EEC | 5А ECU двигателя |
| HEGO | 15А Система впрыска топлива |
| FUEL | 20А Топливный насос |
| DIODE | Диод |
| DIODE | Диод |
| H/L RELAY MICRO | Реле фар |
| INJ | 30А ECU, датчик воздуха, клапан холостого хода |
| MAIN | 120А Основной предохранитель |
| ALT | 15А Генератор |
| (DRL) | 15А Дневные огни |
| (DRLZ) | 15А Модуль дневных огней |
| (HLEV) | 10А Корректор фар |
| PWR1 | 15А Дополнительная розетка |
| FOG | 20А Противотуманки |
| A/C | 15А Компрессор кондиционера |
| (ABS) | 25А ABS |
| PWR2 | 15А Дополнительная розетка |
| IG MAIN | 40А Стартер |
| HTR | 40А Вентилятор, реле вентилятора |
| BTN 1 | 40А Магнитола, прикуриватель, приборы, зеркала |
| (ABS) | 60А Насос ABS |
| BTN 2 | 40А Магнитола, приборы, круиз, сиденья, клааксон |
| MAIN FAN | 40/50А Основной вентилятор |
| RDEF | 30А Обогрев заднего стекла |
| ADD FAN | 40/50А Дополнительный вентилятор |
| EEC MAIN ISO | Реле ECU |
| FUEL PUMP ISO | Реле топливного насоса |
| MAIN FAN ISO | Реле вентилятора (низкий/высокий YF/AJ) |
| ADD FAN ISO | Реле вентилятора (высокий/низкий YF/AJ) |
| DEF RELAY ISO | Реле обогрева заднего стекла |
| ST RELAY ISO | Реле стартера |
| ADD FAN 2 ISO | Реле вентилятора №2 (AJ) / средний (YF) |
| FOG RELAY MICRO | Реле противотуманок |
| A/C RELAY MICRO | Реле компрессора А/С |
Вариант 2
Схема
Назначение
| 1 | 25А Панель приборов |
| 2 | 25А Фары |
| 3 | 25A Дальний свет, поворотники, освещение салона |
| 4 | 5A Задержка питания после зажигания |
| 5 | 15A Подогрев лямбда-зонда |
| 6 | 20A Бензонасос |
| 7 | 40A Реле RUN/ACC — прикуриватель, дворники |
| 8 | 30A ECU двигателя/АКПП, форсунки, катушки |
| 9 | 15A Генератор |
| 10 | 30A Обогрев сидений |
| 11 | 10A ECU двигателя/АКПП |
| 12 | 20A Дополнительные розетки |
| 13 | 20A Противотуманки |
| 14 | 15A Муфта компрессора А/С |
| 15 | 30A ABS |
| 16* | 25A Панель приборов |
| 17 | 50A Стартер |
| 18 | 40A Вентилятор |
| 19 | 40A Сабвуфер, полный привод, ближний свет |
| 20 | 60A Насос ABS |
| 21 | 40A Клааксон, стоп-сигналы, приборы, замки, сиденья |
| 22 | 40/50A Вентилятор радиатора |
| 23 | 40A Обогрев заднего стекла, габариты |
| 24 | 40/50A Вентилятор (высокий/низкий) |
| 25 | Шунт |
| R2 | Реле ECU АКПП |
| R3 | Реле бензонасоса |
| R4 | Реле вентилятора |
| R5 | Реле вентилятора №1 |
| R7 | Реле стартера |
| R8 | Реле вентилятора №2 |
| R9 | Реле противотуманок |
| R10 | Реле А/С |
| D1 | Диод стартера |
| D2 | Диод А/С |
Вариант 3
Фото блока
Схема
Назначение элементов
| A | 80А Электронный усилитель руля (EPAS) |
| B | 125А Салонный блок предохранителей |
| 1 | 15А Подогрев зеркал |
| 2 | 30А Задний обогрев |
| 3 | 20А Задние розетки |
| 4 | Резерв |
| 5 | 10А PCM, реле, вентиляция канистры |
| 6 | 15А Генератор |
| 7 | 15А Люк |
| 8 | 20А Габариты прицепа |
| 9 | 50А ABS |
| 10 | 30А Передние дворники |
| 11 | 30А Стартер |
| 12 | 40А Вентилятор |
| 13 | 10А Муфта А/С |
| 14 | 15А Фары прицепа |
| 15 | Резерв |
| 16 | 40А Вентилятор охлаждения 1 |
| 17 | 40А Вентилятор охлаждения 2 |
| 18 | 20А ABS |
| 19 | 30А Электросиденья |
| 20 | Реле А/С |
| 21A | Реле обогрева заднего стекла |
| 21B | Реле топлива |
| 21C | Реле вентилятора |
| 21D | Реле PCM |
| 22 | 20А Топливный насос |
| 23 | 15А Форсунки |
| 24 | Не используется |
| 25 | 5А ABS |
| 26 | 15А Катушки зажигания |
| 27 | 10А Лампа ошибки трансмиссии |
| 28 | 20А Индикатор ошибки трансмиссии |
| 29 | 15А PCM |
| 30A | Реле вентилятора 1 |
| 30B | Реле стартера |
| 30C | Главное реле вентилятора |
| 30D | Реле вентилятора 2 |
| 31A | Реле задних фонарей |
| 31B | Не используется |
| 31C | Реле левого поворота прицепа |
| 31D | Реле правого поворота прицепа |
| 31E | Прицеп |
| 31F | Реле замка |
| 32 | Не используется |
| 33 | Диод А/С |
| 34 | Диод стартера |
| 35 | Старт/стоп, задние фонари, реле обогрева |
| 36 | Резерв |
