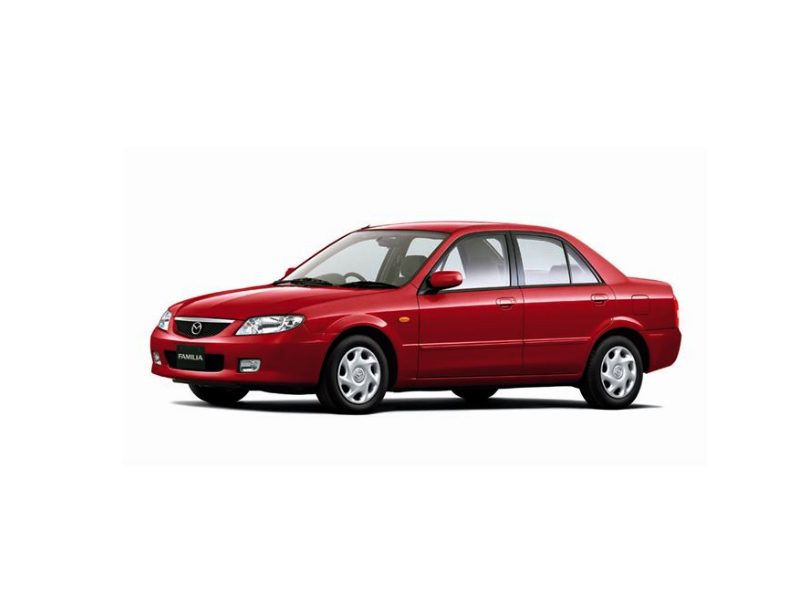

Mazda Familia BJ — это восьмое поколение популярной линейки Mazda Familia. Производство модели велось с 1997 по 2003 год, включая промежуточные рестайлинги в 1998, 1999, 2000, 2001 и 2002 годах. В этой статье мы подробно разберем расположение блоков предохранителей и реле Mazda Familia BJ, предоставим актуальные схемы, фото и описания. Особое внимание уделим предохранителю прикуривателя и другим ключевым элементам электрической системы.
Обратите внимание: количество предохранителей и реле в блоках может варьироваться в зависимости от года выпуска автомобиля и комплектации. Рекомендуем проверять схемы на вашей Mazda Familia BJ для точности.
Расположение блока предохранителей в салоне
Блок предохранителей и реле в салоне Mazda Familia BJ установлен в нижней части водительской стойки, рядом с ногой водителя, под защитной пластиковой крышкой. Это удобное место для быстрого доступа к электрике автомобиля.
Левый руль Правый руль
Фото пример
Пример схемы с крышки блока
Схема предохранителей блока в салоне Mazda Familia BJ
Расшифровка предохранителей в салонном блоке
| 1 | 15A S/WRM — Обогрев передних сидений Mazda Familia BJ |
| 2 | 20А H/CLN — Система очистки фар |
| 3 | 15/20А RADIO — Магнитола, аудиосистема, центральная консоль, часы в салоне |
| 4 | 15А А/С — Кондиционер воздуха, люк в крыше |
| 5 | 10А R/WIPER — Задний стеклоочиститель и омыватель |
| 6 | 10А ENG — Электронный блок управления двигателем |
| 7 | Резерв (не используется) |
| 8 | 10А ROOM — Внутреннее освещение салона |
| 9 | 10А MIRR/DEF — Обогрев боковых зеркал |
| 10 | 15A S/WRM — Дополнительный обогрев сидений |
| 11 | 30А DOOR LOCK — Центральный замок дверей |
| 12 | 15/20А TAIL — Задние фонари, габаритные огни |
| 13 | 20А WIPPER — Лобовое стеклоочиститель и омыватель |
| 14 | 10А ENGINE — Управление двигателем, ABS-система |
| 15 | 15А METER — Панель приборов, поворотники, фонари заднего хода |
| 16 | Резерв (не используется) |
| 17 | 30А P.WIND — Электростеклоподъемники |
В этой комплектации Mazda Familia BJ отдельного предохранителя для прикуривателя не предусмотрено. Он защищен через цепь №3 (центральная консоль). Если прикуриватель не работает, а предохранитель цел, проверьте предохранительную проволоку за самим прикуривателем.
Блок предохранителей под капотом Mazda Familia BJ
Этот блок размещен слева в моторном отсеке, поблизости от аккумуляторной батареи. Он отвечает за основные системы автомобиля, включая двигатель и внешнее освещение.
Фото — пример расположения
Схема предохранителей подкапотного блока
Описание предохранителей под капотом
| 1 | 40А HEATER — Система отопителя салона |
| 2 | 60А ABS — Антиблокировочная система тормозов |
| 3 | 60А IG KEY — Защита ключевых электрических цепей |
| 4 | 30А PTC — Дополнительный электрический обогреватель |
| 5 | 40А GLOW — Подогрев свечей зажигания (для дизельных версий) |
| 6 | Резерв (не используется) |
| 7 | 30А COOLING FAN — Вентилятор охлаждения двигателя |
| 8 | 40А BTN — Освещение салона, центральный замок |
| 9 | 30А AD FAN — Вентилятор конденсора кондиционера |
| 10 | 30А INJ OR FIP — ЭБУ двигателя (инжектор или топливный насос высокого давления) |
| 11 | 10А A/C — Компрессор кондиционера |
| 12 | 10А ST.SIG — Сигнал стартера |
| 13 | 15А HORN — Гудок (клаксон) |
| 14 | 15А HAZARD — Аварийная сигнализация |
| 15 | 15А TAIL — Габаритные огни |
| 16 | 7,5А HEAD C/U — Защита цепей фар |
| 17 | 15А FOG — Противотуманные фары спереди |
| 18 | 15А FOG — Задний противотуманный фонарь |
| 19 | 15А STOP — Стоп-сигналы |
| 20 | 15А HEAD-R — Правая фара |
| 21 | 15А HEAD-L — Левая фара |
| 22 | Резерв (не используется) |
| 23 | 15А HEAD HI — Дальний свет фар |
| 24 | 100А MAIN — Основной предохранитель всей системы |
Схема реле в подкапотном блоке
Функции реле под капотом
- Главный предохранитель
- Fuel pump relay — Реле топливного насоса
- А/С relay — Реле кондиционера
- Main relay — Основное реле
- TNS relay — Реле габаритных огней
- Horn relay — Реле звукового сигнала
- Headlight relay — Реле фар
- Cooling fan relay — Реле вентилятора охлаждения
- Condenser relay — Реле конденсора кондиционера
Если у вас есть идеи по улучшению этой статьи о предохранителях и реле Mazda Familia BJ, поделитесь в комментариях — мы ценим ваше мнение.
