Mazda Demio DY (второе поколение) производилась с 2002 по 2008 год, охватывая годы 2002, 2003, 2004, 2005, 2006, 2007 и 2008, под кодами DY3R, DY3W, DY5R, DY5W. За период выпуска автомобиль подвергся обновлению. В этой статье мы подробно разберем расположение предохранителей и реле Mazda Demio DY, включая схемы блоков, фото примеров и распиновку. Особое внимание уделим предохранителю прикуривателя, а также системам Mazda Verisa. Это руководство поможет владельцам Mazda Demio DY и Mazda Verisa с поиском схем предохранителей и реле для самостоятельного ремонта электрики.
Функции элементов в блоках могут варьироваться от указанных. Рекомендуем проверять по своим схемам или официальной документации.
Не подходит ваше поколение? Ознакомьтесь с описанием для первого поколения Mazda Demio.
Блоки в салоне
Блок предохранителей

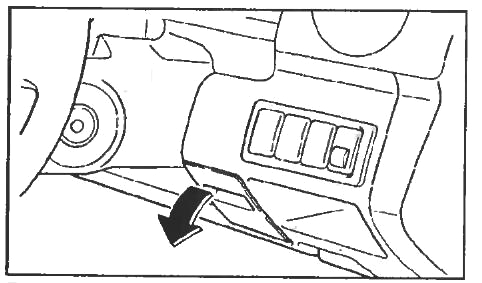

Расположен в нижней секции приборной панели, рядом с рулем, за пластиковой крышкой. Это стандартное место для блока предохранителей и реле в Mazda Demio DY.

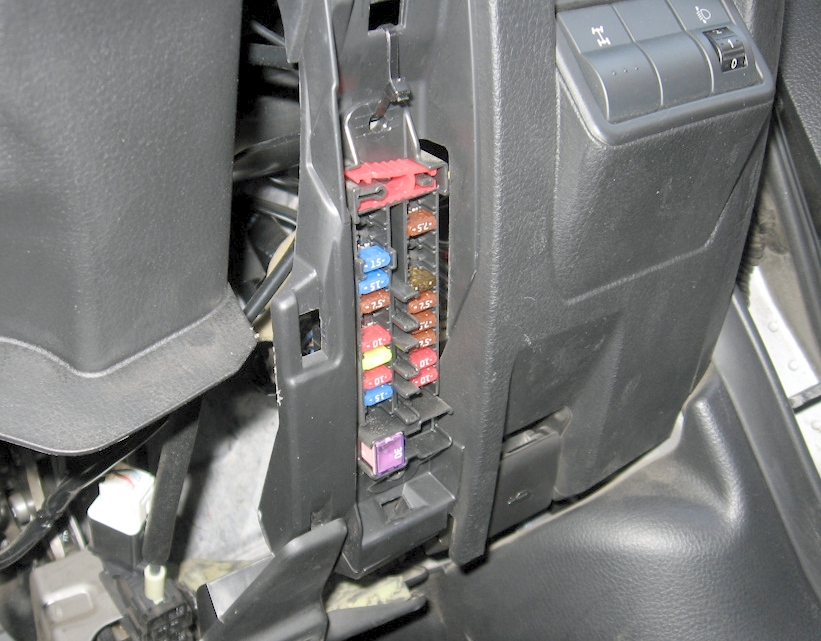

Фото — пример
Пример обозначений с крышки блока

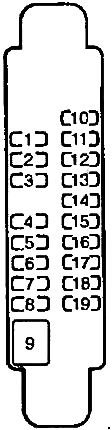

Схема
Описание
| 1 | 15А ROOM — Освещение интерьера, подсветка багажника, аудиосистема |
| 2 | 15А CIGAR — Прикуриватель |
| 2 | 15А AUX PWR — Розетка для вспомогательного оборудования (Mazda Verisa) |
| 3 | 7,5А MIRROR — Электрорегулировка боковых зеркал, аудиосистема |
| 4 | 10А METER — Панель приборов |
| 5 | 20А WIPER — Очистители и омыватель лобового стекла |
| 6 | 10А SAS — Система подушек безопасности |
| 7 | 15А ENGINE — Электронный блок управления мотором |
| 8 | 15А АУТ — Модуль АКПП (Mazda Demio) |
| 9 | 30А P.WIND — Электростеклоподъемники |
| 10 | 7,5А M.DEF — Боковые зеркала (Mazda Verisa, Mazda Demio с 2005 г.) |
| 11 | 15А S-WARM — Обогрев передних сидений |
| 12 | 7,5А ST.SIG — Система зажигания, стартер, пуск двигателя |
| 13 | 7,5А TAIL — Габаритные огни, подсветка номерного знака |
| 14 | 7,5А — Освещение салона, подсветка панели приборов |
| 15 | 7,5А MAG.CLUCH — Муфта компрессора кондиционера |
| 16 | 7,5А А/С — Система кондиционирования |
| 17 | 10А R.WIP — Очиститель и омыватель заднего стекла |
| 18 | 10А BACK — Сигналы заднего хода |
| 19 | 25А SUNROOF — Люк в крыше* (Mazda Demio) |
Предохранитель прикуривателя помечен как CIGAR 15А и расположен под номером 2 в блоке салона Mazda Demio DY.
Реле
Часть реле размещена в салоне отдельно от основного блока предохранителей Mazda Demio DY.

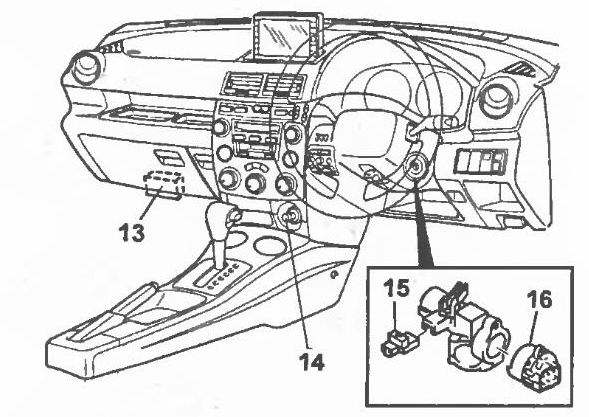

Схема расположения
Расшифровка
- 13 — монтажный блок под приборной панелью со стороны пассажира (реле мотора очистителя лобового стекла, реле высокой скорости очистителя, реле насоса омывателя лобового стекла, реле заднего очистителя и омывателя, реле габаритов, реле клаксона)
- 14 — прикуриватель
- 15 — датчик ключа в замке зажигания
- 16 — замок зажигания.
Блок под капотом
Монтируется в левой зоне моторного отсека Mazda Demio DY, включая предохранители подкапотного блока.

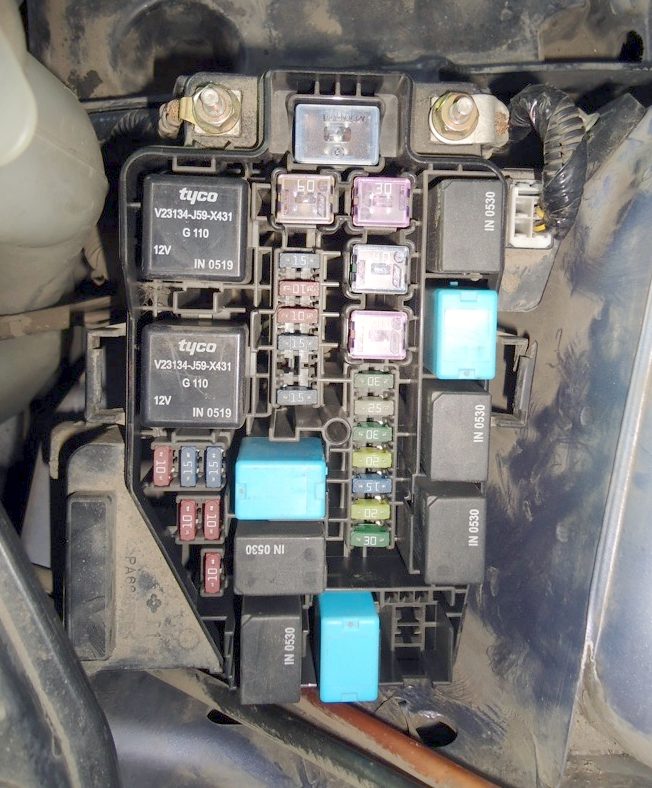

Фото — пример исполнения

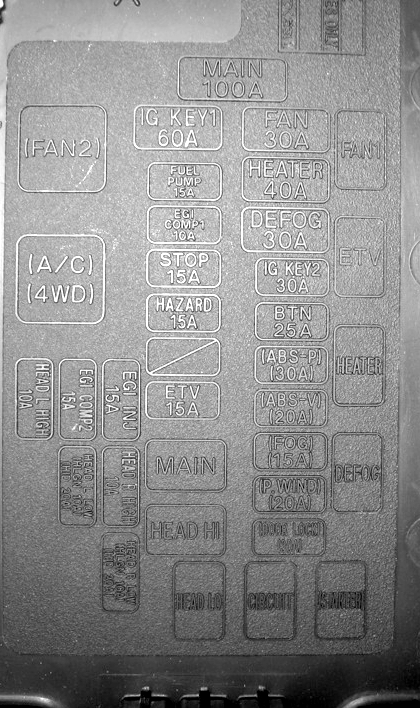

Схема с крышки блока

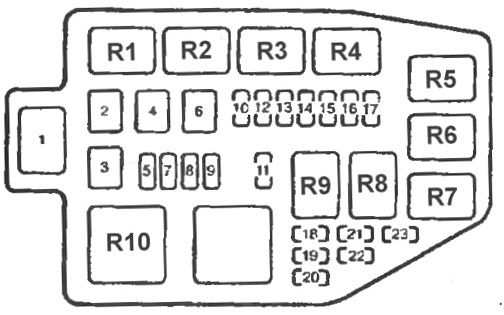

Схема
Обозначение предохранителей
| 1 | 100А MAIN — Основной предохранитель системы |
| 2 | 30А FAN — Вентилятор радиатора |
| 3 | 60А IG KEY1 — Защита различных электрических цепей |
| 4 | 40А HEATER — Система отопления |
| 5 | 15А FUEL PUMP — Насос подачи топлива |
| 6 | 30А DEFOG — Обогрев заднего стекла |
| 7 | 10А EGI COMP1 — Блок управления двигателем |
| 8 | 15А STOP — Стоп-сигналы и клаксон |
| 9 | 15А HAZARD — Аварийные огни |
| 10 | 30А IG KEY2 — Защита дополнительных цепей |
| 11 | 15А ETV — Электропривод дросселя (Mazda Verisa, Mazda Demio с 2005 г.) |
| 12 | 25А BTN — Защита различных систем |
| 13 | 30А ABS-P — ABS (антиблокировочная система) |
| 14 | 20А ABS-V — ABS (антиблокировочная система) |
| 15 | 15А FOG — Противотуманки |
| 16 | 20А P.WIND — Электростеклоподъемники |
| 17 | 30А DOOR LOCK — Центральный замок |
| 18 | 15А EGI INJ — Управление двигателем (форсунки) |
| 19 | 15А EGI COMP2 — Дополнительное управление двигателем |
| 20 | 10А HEAD L HI — Дальний свет левой фары |
| 21 | 10А HEAD R HI — Дальний свет правой фары |
| 22 | 10А HEAD LLO HLGN — Ближний свет левой фары |
| 22 | 20А HEAD LLO HID — Ближний свет левой фары (HID) |
| 23 | 10А HEAD RLO HLGN — Ближний свет правой фары |
| 23 | 20А HEAD RLO HID — Ближний свет правой фары (HID) |
Назначение реле
- R1 Реле №1 вентилятора охлаждения
- R2 Реле кондиционера
- R3 Реле вентилятора отопителя
- R4 Реле обогрева заднего стекла
- R5 Реле стартера
- R6 Реле топливного насоса
- R7 Реле ближнего света
- R8 Реле дальнего света
- R9 Главное реле
- R10 Реле №2 вентилятора охлаждения
На этом завершаем обзор схем предохранителей и реле Mazda Demio DY. Полезна ли информация? Если есть вопросы по блокам предохранителей Mazda Verisa или DY — пишите в комментариях.
