Компактный кроссовер Mazda CX-7 выпускался с 2006 по 2012 год, в основном оснащался бензиновыми моторами объемом 2,3 л и 2,5 л. За период производства авто подверглось одному рестайлингу. В этой публикации мы детально разберем распиновку предохранителей и реле Mazda CX-7, включая схемы блоков предохранителей, фото-иллюстрации и примеры расположения. Особое внимание уделим предохранителю прикуривателя, омывателя фар и другим ключевым элементам электрики.
Функции предохранителей и реле в монтажных блоках могут варьироваться в зависимости от года выпуска автомобиля и комплектации электрооборудования. Рекомендуем проверять актуальные схемы на крышке защитного кожуха блока.
Блок предохранителей в салоне

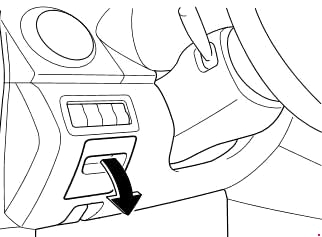

Расположен в нижней секции приборной панели, с водительской стороны, под пластиковой крышкой. Чтобы получить доступ, просто потяните крышку на себя.
Вариант 1

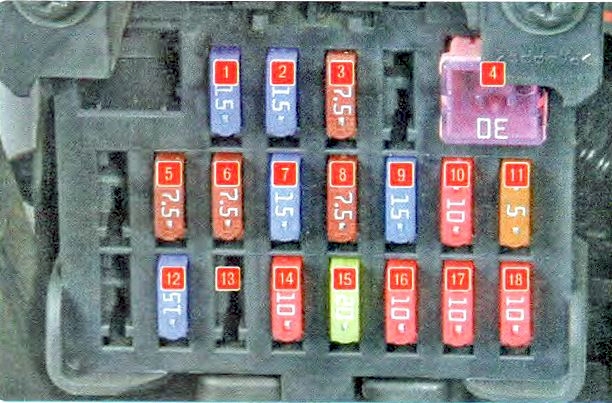

Фото — схема блока предохранителей в салоне Mazda CX-7
Расшифровка предохранителей
| 1 | 15А OUTLET 1 — Розетка для дополнительных устройств в салоне, прикуриватель Mazda CX-7 |
| 2 | 15А OUTLET 2 — Электрическая розетка в багажном отделении |
| 3 | 7,5А P.MIR — Электропривод боковых зеркал |
| 4 | 30А WIPER — Дворники и омыватель лобового стекла |
| 5 | 7,5А M.DEF — Подогрев боковых зеркал |
| 6 | 7,5А ENG BAR 3 — Датчик массы воздуха, клапан рециркуляции отработавших газов (EGR) |
| 7 | 15А P.WIND — Электростеклоподъемники |
| 8 | 7,5А A/B — Система пассивной безопасности, подушки безопасности |
| 9 | 15А ENGINE — Электронная система управления двигателем |
| 10 | 10А METER — Панель приборов |
| 11 | 5А BBS — Сигнализация и охранная система |
| 12 | 15А ROOM — Внутреннее освещение, мультимедийная система |
| 13 | Резерв |
| 14 | 10А ILLUMI A/C — Подсветка климат-контроля и панели |
| 15 | 20А SEAT — Обогрев передних сидений |
| 16 | 10А А/С — Система кондиционирования воздуха |
| 17 | 10А R.WIP — Дворники и омыватель заднего стекла |
| 18 | 10А R.FOG — Задние противотуманные огни |
За питание прикуривателя и розеток отвечают 15-амперные предохранители №1 и №2 в блоке салона.
Вариант 2

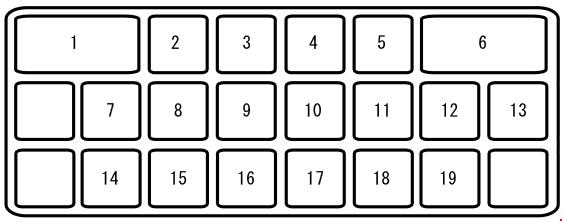

Схема блока предохранителей в салоне
Расшифровка предохранителей
| 1 | 30А P.WIND2 — Электростеклоподъемники задних дверей |
| 2 | 15А OUTLET 1 — Розетка в салоне, прикуриватель Mazda CX-7 |
| 3 | 7,5А P.MIR — Электропривод зеркал заднего вида |
| 4 | 15А OUTLET 2 — Дополнительная розетка в багажнике |
| 5 | Резерв |
| 6 | 30А WIPER — Система дворников и омывателя лобового стекла |
| 7 | 7,5А M.DEF — Обогрев зеркал |
| 8 | 7,5А ENG BAR 3 — Датчик расхода воздуха, EGR-клапан |
| 9 | 15А P.WIND — Электростеклоподъемники |
| 10 | 7,5А А/В — Продвинутая система безопасности, подушки безопасности |
| 11 | 15А ENGINE — Блок управления двигателем |
| 12 | 15А METER — Комбинация приборов и дисплеи |
| 13 | 10А ILLUMI — Освещение панели приборов |
| 14 | 15А ROOM — Аудиосистема, потолочное освещение салона |
| 15 | 20А SEAT — Подогрев сидений |
| 15 | R.FOG — Задние противотуманные фонари |
| 16 | 10А A/C — Кондиционер воздуха |
| 16 | SIREN — Сирена охранной системы |
| 17 | 20А SEAT — Нагрев сидений водителя и пассажира |
| 18 | 10А A/C — Система климат-контроля |
| 19 | 10А R.WIP — Омыватель и дворник заднего стекла |
В этой конфигурации предохранители №2 и №4 (15А) обеспечивают работу прикуривателя и розеток, как указано на схеме блока.
Блок под капотом

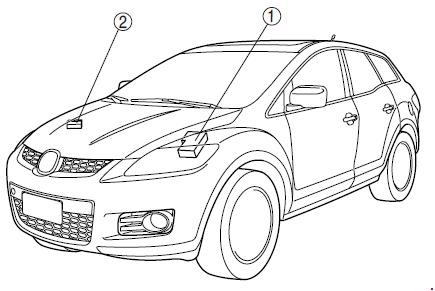

В моторном отсеке Mazda CX-7 размещены два блока: основной блок предохранителей с реле и дополнительный модуль реле.
Основной блок

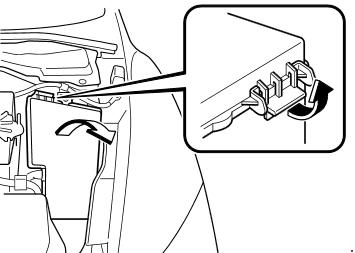

Доступ открывается после снятия защитной крышки блока.

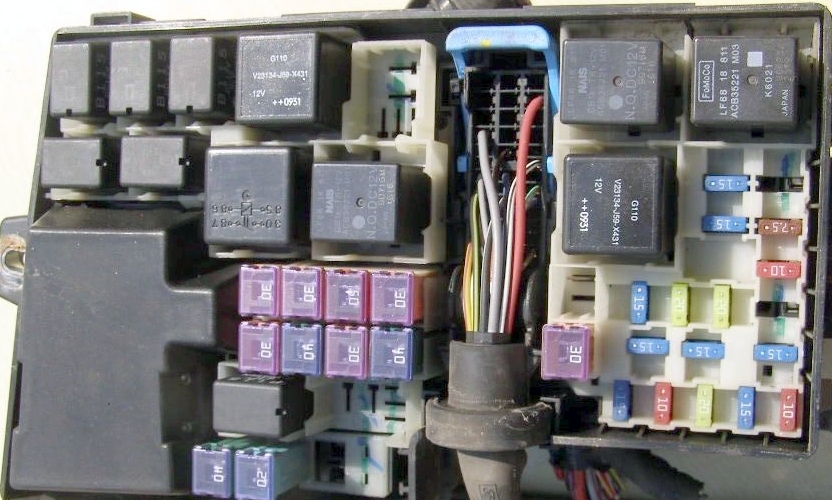

Фото-иллюстрация блока

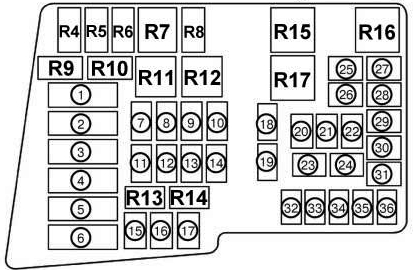

Схема блока предохранителей под капотом

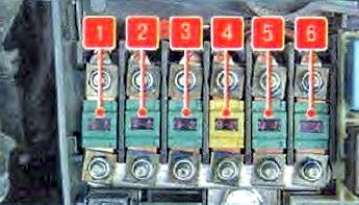

Предохранители №1–6 представляют собой мощные плавкие вставки, обычно скрытые под отдельной крышкой.
Расшифровка предохранителей 1
| 1 | 40А IGN2 — Цепи системы зажигания |
| 2 | 40А BLOWER — Вентилятор системы отопления и вентиляции |
| 3 | 60А BTN — Защита основных электрических цепей |
| 4 | 40А FAN 2 — Второй вентилятор охлаждения радиатора |
| 5 | 40А IGN1 — Система зажигания двигателя |
| 6 | 40А FAN1 — Основной вентилятор радиатора |
| 7 | 40А P.SEAT — Электропривод сидений |
| 8 | 30А INJ — Топливная система впрыска |
| 9 | 20А ROOF — Электропривод люка в крыше |
| 10 | 30А BOSE — Премиум-аудиосистема Bose |
| 11 | 30А ENGINE — Управление двигателем и ECU |
| 12 | 20А D.LOCK — Центральный замок дверей |
| 13 | 30А P.WIND — Электростеклоподъемники дверей |
| 14 | 30А FUEL PUMP — Электрический топливный насос |
| 14 | 40А IG KEY2 — Дополнительные цепи зажигания |
| 15 | 40А ABS1 — Антиблокировочная система тормозов |
| 16 | 20А ABS2 — Дополнительная защита ABS |
| 17 | 7,5А DSC — Динамическая система стабилизации |
| 18 | 20А FOG — Передние противотуманные фары |
| 19 | 30А DEF — Обогрев заднего стекла |
| 20 | 15А TNS — Габаритные огни, подсветка номерного знака, подсветка салона |
| 21 | 10А A/C — Компрессор кондиционера |
| 22 | 20А ETC — Электронный дроссель и педаль газа |
| 23 | 15А H/LH1 — Корректор фар и освещение |
| 24 | 15А DRL — Дневные ходовые огни |
| 25 | 15А H/L LO RH — Правая фара ближнего света |
| 26 | 15А H/L LO LH — Левая фара ближнего света |
| 27 | 7,5А ENG BAR 2 — Модуль распределения энергии RCM |
| 28 | 10А ЕСМ — Электронный блок управления двигателем |
| 29 | 15А ENG BAR 1 — Датчик расхода воздуха, EGR |
| 30 | 20А RWIND2 — Задние электростеклоподъемники |
| 31 | 10А STOP — Тормозные сигналы |
| 32 | 20А HORN — Клаксона |
| 33 | 25А ENGB+ — Питание модуля RCM |
| 34 | 10А HAZARD — Аварийная сигнализация и поворотники |
Расшифровка предохранителей 2
| 1 | PCS — Система предотвращения столкновений |
| 2 | 40А BLOWER — Вентилятор печки и кондиционера |
| 3 | 30А FUEL PUMP — Насос подачи топлива |
| 4 | 40А FAN 2 — Вентилятор охлаждения №2 |
| 5 | 40А IG KEY1 — Основная система зажигания |
| 6 | 40А FAN1 — Основной вентилятор радиатора |
| 7 | 30А P.SEAT (D) — Электропривод водительского сиденья |
| 8 | 30А INJ1 — Впрыск топлива в цилиндры |
| 9 | P.SEAT — Электропривод пассажирского сиденья |
| 10 | 30А BOSE — Аудиосистема премиум-класса |
| 11 | 30 ENGINE — Управление мотором |
| 12 | 20А D.LOCK — Электрозамки |
| 13 | 30А P.WIND — Стеклоподъемники с электроприводом |
| 14 | 40А IG KEY2 — Вспомогательные цепи зажигания |
| 15 | 40А ABS1 — Модуль ABS |
| 16 | 20А ABS2 — Дополнительная цепь ABS |
| 17 | DSC — Система динамической стабилизации |
| 18 | 20А Н/L/ CLEAN/ ROOF — Омыватель фар и люк |
| 19 | 30А DEF — Система обогрева заднего стекла |
| 20 | 15А TNS — Габариты, подсветка номерного знака, вход в салон |
| 21 | 10А A/C — Кондиционер |
| 22 | 20А TRAILER/TCM — Модуль управления трансмиссией TCM |
| 23 | 15А HEAD HI RH — Правая фара дальнего света |
| 24 | 15А HEAD HI LH — Левая фара дальнего света |
| 25 | 15А HEAD LO RH — Правая фара ближнего света |
| 26 | 15А HEAD LO LH — Левая фара ближнего света |
| 27 | 20А ETC — Электронное управление дросселем |
| 28 | 7,5А ENG BAR 2 — Модуль RCM |
| 29 | 10А ECM — Блок ECU двигателя |
| 30 | 10А INJ1 — Система инжектора |
| 31 | 15А ENG BAR 1 — Датчик MAF, клапан EGR |
| 32 | 15А FOG — Противотуманки спереди |
| 33 | 10А STOP — Стоп-сигналы |
| 34 | 20А HORN — Гудок |
| 35 | 25А ENGB+ — Питание RCM-модуля |
| 36 | 10А HAZARD — Поворотники и аварийка |
Предохранитель №18 отвечает за работу омывателя фар в головном освещении.
Описание реле в блоке
| R4 | Реле нагрева заднего стекла |
| R5 | Реле цепей внешнего освещения |
| R6 | Реле электронного дросселя |
| R7 | Реле фар головного света |
| R8 | Запасное реле фар |
| R9 | Реле топливного насоса |
| R10 | Второе реле стартера |
| R11 | Реле второго вентилятора охлаждения |
| R12 | Основное реле вентилятора |
| R13 | Реле регулировки скорости насоса топлива |
| R14 | Реле инжекторов |
| R15 | Первое реле стартера |
| R16 | Главное реле системы |
| R17 | Реле первого вентилятора охлаждения |
Дополнительный блок реле

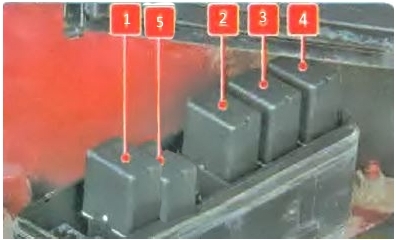

Схема реле под капотом
Расшифровка позиций
- Реле заднего противотуманного сигнала
- Реле передних противотуманных фар
- Реле компрессора кондиционера
- Реле звукового сигнала
- Реле стоп-сигналов
На этом обзор предохранителей и реле Mazda CX-7 завершен. Если у вас есть дополнения или вопросы,欢迎 оставить комментарии.
