Предохранители и реле Mazda CX-5

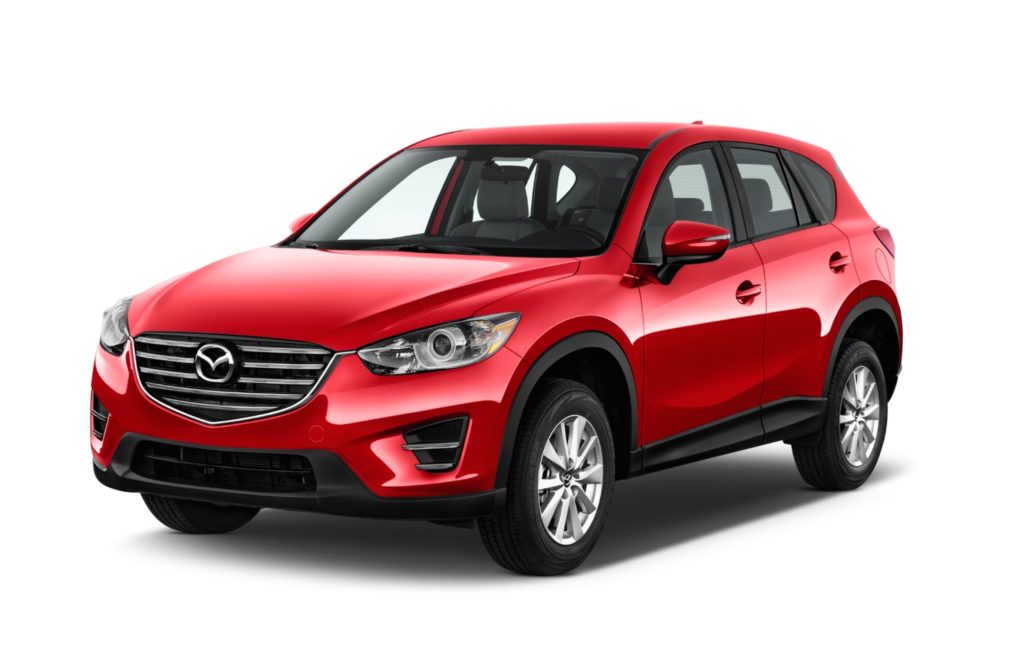

Компактный кроссовер Mazda CX-5 (KE, первое поколение) производился в период с 2011 по 2017 год, оснащаясь как бензиновыми, так и дизельными моторами. За эти годы автомобиль подвергся обновлению. В этой статье мы разберем расположение и функции предохранителей и реле Mazda CX-5, включая детальные схемы блоков. Особое внимание уделим элементам, отвечающим за прикуриватель, омыватель фар и другие ключевые системы, такие как фьюзы Mazda CX-5 для замены.

Конфигурация и количество предохранителей в блоках может варьироваться в зависимости от модификации — рекомендуется проверять по схемам на крышке блока или в официальной сервисной документации Mazda CX-5.

Блок в салоне

Этот блок предохранителей расположен под пластиковой крышкой на левой стороне, у ноги водителя, для удобного доступа к фьюзам Mazda CX-5.

Фото — пример

Схема

Описание

1	30А P.SEAT D — Электропривод регулировки сиденья (для некоторых вариантов исполнения)
2	30А P.WINDOW 3 — Электрические стеклоподъемники
3	15А R.OUTLET3 — Дополнительные электрические розетки
4	25А P.WINDOW 2 — Электрические стеклоподъемники
5	15А SRS2/ESCL — Замок рулевого вала
6	25А D.LOCK — Центральный электрический замок
7	20А SEAT WARM — Электро подогрев сидений (для некоторых вариантов исполнения)
8	10А SUNROOF — Вентиляционный люк в крыше (для некоторых вариантов исполнения)
9	15А F.OUTLET — Передние электрические розетки (прикуриватель)
10	7,5А MIRROR — Электрический привод регулировки зеркал заднего вида
11	15А R.OUTLET1 — Задние электрические розетки (для некоторых вариантов исполнения)
12	Резерв
13	Резерв
14	Резерв
15	Резерв
16	Резерв
17	7,5А M.DEF — Электрический подогрев наружных зеркал
18	20А R.SEAT W — Подогрев сидений
19	Резерв
20	7,5А AT IND — Индикатор трансмиссии
21	30А P.SEAT Р — Электрический привод регулировки сиденья

Предохранители прикуривателя в Mazda CX-5 обозначены как OUTLET номиналом 15А и находятся под номерами 3, 9 и 11. Дополнительно в моторном отсеке может быть установлен еще один предохранитель и реле для питания розеток, обеспечивая надежную защиту электрических цепей.

Блок под капотом

Блок предохранителей и реле в моторном отсеке размещен слева, вблизи аккумуляторной батареи, для быстрого доступа к основным системам автомобиля.

Фото — пример исполнения

Пример схемы с крышки блока

Предохранители

Схема предохранителей

Назначение предохранителей

1	30А ADD FAN GE — Вентилятор охлаждения двигателя
2	30А IG2 — Защита различных электрических цепей
3	30А INJECTOR — Система управления двигателем
4	40А FAN DE — Вентилятор охлаждения двигателя
5	30А P.WINDOW1 — Электрические стеклоподъемники
6	Резерв
7	40А ADD FAN DE — Вентилятор охлаждения двигателя
8	20А EVVT — Система управления двигателем
9	40А DEFOG — Электрический подогрев заднего стекла
10	40А DCDC DE — Защита различных электрических целей
11	30А FAN GE — Вентилятор охлаждения двигателя
12	Резерв
13	Резерв
14	Резерв
15	40А ENG.MAIN — Система управления двигателем
16	50А ABS/DSC M — Анти блокировочная тормозная система (ABS), противо заносная система (DSC)
17	50А CABIN +B — Защита различных электрических цепей
18	20А WIPER — Очиститель и омыватель ветрового стекла
19	40А HEATER — Отопитель / Кондиционер
20	30А DCDC REG — Защита различных электрических цепей
21	7,5А ENGINE IG1 — Система управления двигателем
22	15А C/U IG1 — Защита различных электрических цепей
23	H/L LOW L HID L — Фара (левая), фара ближнего света (левая)
24	15А H/L LOW R — Фара ближнего света (правая)
25	15А ENGINE 3 — Система управления двигателем
26	15А ENGINE 2 — Система управления двигателем
27	15А ENGINE 1 — Система управления двигателем
28	15А AT — Система управления коробкой передач, замок зажигания
29	20А H/CLEAN — Омыватель фар
30	7,5А А/С — Кондиционер
31	15А — AT PUMPСистема управления коробкой передач
32	10А STOP — Стоп-сигналы, задний противотуманный фонарь
33	15А R.WIPER — Очиститель заднего стекла
34	20А H/L HI — Фары дальнего света
35	15А HID R — Фара (правая)
36	15А FOG — Передние противотуманные фары
37	7,5А ENG.+B — Система управления двигателем
38	7,5А AUDIO2 — Аудиосистема
39	5А GLOW SIG — Система управления двигателем
40	7,5А METER2 — Комбинация приборов
41	10А METER1 — Комбинация приборов
42	7,5А SRS1 — Подушки безопасности
43	25А BOSE — Автомобили,оборудованные аудиосистемой Bose
44	15А AUDIO 1 — Аудиосистема
45	30А ABS/DSC S — Анти блокировочная тормозная система (ABS), противо заносная система (DSC)
46	15А FUEL PUMP — Топливная система
47	25А FUEL WARM — Подогрев топлива
48	TAIL — Габариты
49	Резерв
50	50А HAZARD — Фонари аварийной сигнализации, указатели поворота, передние и задние габаритные фонари, фонари освещения номерного знака
51	Резерв
52	15А R.OUTLET2 — Электрические розетки
53	15А HORN — Звуковой сигнал
54	15А ROOM — Плафон освещения салона

Для отключения омывателя фар в Mazda CX-5 рекомендуется извлечь предохранитель №29 на 20А, помеченный как H/CLEAN, что поможет в диагностике и ремонте системы.

Реле

Схема реле

Обозначение реле

TNS RELAY (TAIL)	РЕЛЕ TNS (ГАБАРИТОВ)
A/C RELAY	РЕЛЕ КОНДИЦИОНЕРА
FUELINJECTOR RELAY	РЕЛЕ ТОПЛИВНОГО ИНЖЕКТОРА
ELECTRIC AT OR OIL PUMP RELAY	РЕЛЕ ЭЛЕКТРИЧЕСКОЙ ТРАНСМИССИИ ИЛИ РЕЛЕ МАСЛЯНОГО НАСОСА ТРАНСМИССИИ
HEADLIGHT HI RELAY	РЕЛЕ ПЕРЕДНИХ ФАР
STARTER RELAY	РЕЛЕ СТАРТЕРА
BLOWER RELAY	РЕЛЕ ВЕНТИЛЯТОРА
ELECTRIC VARIABLE VALVE TIMING RELAY	РЕЛЕ ЗАРЯДКИ ЭЛЕКТРИЧЕСКОГО КЛАПАНА
REAR WINDOW DEFROSTER RELAY	РЕЛЕ РАЗМОРАЖИВАНИЯ ЗАДНИХ ОКОН
FUEL PUMP RELAY	РЕЛЕ ТОПЛИВНОГО НАСОСА
OUTLET RELAY	РЕЛЕ ЭЛЕКТРИЧЕСКИХ РОЗЕТОК
HEADLIGHT LO RELAY	РЕЛЕ ФАРЫ (БЛИЖНИЙ)
IG1 RELAY	РЕЛЕ ЗАЖИГАНИЯ
FRONT FOG LIGHT RELAY	РЕЛЕ ПЕРЕДНИХ ПРОТИВО ТУМАННЫХ ФАР
COOLING FAN RELAY NO.2	РЕЛЕ ОХЛАЖДАЮЩЕГО ВЕНТИЛЯТОРА № 2
MAIN RELAY	ГЛАВНОЕ РЕЛЕ
COOLING FAN RELAY NO. 3	РЕЛЕ ОХЛАЖДАЮЩЕГО ВЕНТИЛЯТОРА № 3
DRL RELAY	РЕЛЕ ДХО
HORN RELAY	РЕЛЕ СИГНАЛА
COOLING FAN ACC RELAY	РЕЛЕ ВЕНТИЛЯТОРА ОХЛАЖДЕНИЯ

Это полное руководство по предохранителям и реле Mazda CX-5. Если у вас есть вопросы, предложения по улучшению или корректировки, оставляйте комментарии ниже.
