Модель пикапа Mazda BT-50 первого поколения производилась в 2006–2011 годах. С 2012 года начался выпуск второго поколения Mazda BT-50. В этом обзоре мы подробно разберем предохранители и реле для Mazda BT-50, включая схемы расположения блоков, фото-иллюстрации и места установки. Особо выделим предохранитель прикуривателя в блоках предохранителей Mazda BT-50.
Количество и функции предохранителей в блоках могут варьироваться в зависимости от года выпуска Mazda BT-50 и комплектации автомобиля.
В пикапе Mazda BT-50 установлено два ключевых блока предохранителей и реле: один в пассажирском отсеке, другой — в моторном компарте. Подробная схема предохранителей Mazda BT-50 поможет в диагностике и ремонте.
Блок предохранителей в моторном отсеке
Блок размещен рядом с аккумуляторной батареей для удобного доступа.
Иллюстрация блока

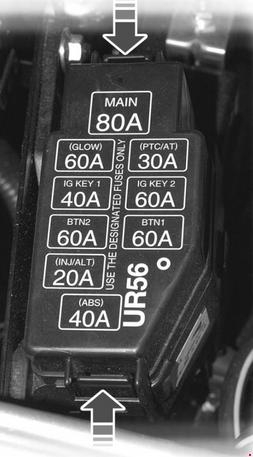

Вариант с маркировкой на крышке блока предохранителей Mazda BT-50
Схема блока предохранителей под капотом Mazda BT-50
Расшифровка предохранителей
| 1 | 80А MAIN — Основная защита всех электрических цепей Mazda BT-50 |
| 2 | 60А GLOW — Подогрев свечей накаливания |
| 3 | 40А IG KEY 1 — ЭБУ двигателя, приборная панель, прикуриватель, стеклоподъемники |
| 4 | 60А BTN — Подсветка фар и ближний свет |
| 5 | 20А INJ/ALT — Форсунки, система впрыска топлива и генератор |
| 6 | 40А ABS — Насос ABS, аварийные лампы, стоп-сигналы |
| 7 | 30А PTC — Подогрев топлива, дополнительный обогреватель |
| 8 | 60А IG KEY 2 — Кондиционер, дворники и омыватель лобового стекла |
| 9 | 60А BTN 1 — А/С, обогрев заднего стекла, центральный замок, клапан ABS, стеклоподъемники, габаритные огни, противотуманки |
Блок предохранителей в салоне

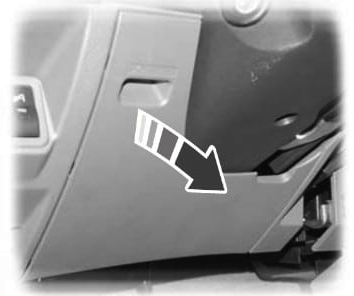

Расположен под приборной панелью за съёмной крышкой для легкого доступа в Mazda BT-50.
Фото блока предохранителей в салоне Mazda BT-50
Схема блока в салоне
Расшифровка салонного блока предохранителей Mazda BT-50
| 1 | 20А Прикуриватель, магнитола, зеркала с подогревом, дополнительная розетка |
| 2 | 15А Обогрев сидений |
| 3 | 15А Дворники и омыватель стекла |
| 4 | 10А Реле А/С и ABS |
| 5 | 30А Центральный замок |
| 6 | 30А Стеклоподъемники |
| 7 | 20А Клапан ABS |
| 8 | 15А Стоп-сигналы и клаксон |
| 9 | 10А Аварийная сигнализация |
| 10 | 15А Приборы, задний ход, поворотники, блокировка колес (RWF) |
| 11 | 15А Блок управления двигателем |
| 12 | 5А Круиз-контроль |
| 13 | 10А Муфта кондиционера |
| 14 | 20А Обогрев заднего стекла |
| 15 | 10А Задняя противотуманка |
| 16 | 15А Правая фара ближнего света |
| 17 | 15А Левая фара ближнего света |
| 18 | 15А Передние противотуманки |
| 19 | 10А Габаритные огни, номерной знак |
| 20 | 15А Салонное освещение, индикаторы |
| 21 | Резерв |
| 22 | 30А Дополнительные стеклоподъемники |
Предохранитель прикуривателя в Mazda BT-50 — номер 1 на 20А в салонном блоке.
Реле в Mazda BT-50
Схема расположения реле
Расшифровка реле Mazda BT-50
- AIR CON RELAY — Реле системы кондиционирования
- HORN RELAY — Реле звукового сигнала
- FRONT FOG LAMP RELAY — Реле передних противотуманных фар
- REAR FOG LAMP RELAY — Реле задних противотуманных фар
- REAR DEFOGGER RELAY — Реле обогрева заднего стекла
- STARTER RELAY — Реле запуска двигателя
- BLOWER MOTOR RELAY — Реле вентилятора отопителя
- TNS RELAY — Реле габаритных огней
- HEAD LAMP RELAY — Реле фар головного света
Есть идеи, как улучшить этот обзор предохранителей и реле Mazda BT-50? Делитесь в комментариях!
