Mazda 626 GE относится к четвёртому поколению автомобиля Mazda 626, производившегося в период с 1991 по 1996 год. Эта модель экспортировалась в различные страны мира и также известна как Mazda Cronos. В этой статье подробно рассмотрены предохранители и реле Mazda 626 GE, включая схемы блоков предохранителей, их расположение на автомобиле, а также фото-иллюстрации. Особое внимание уделим предохранителю прикуривателя и распиновке элементов.
Положение блоков предохранителей и реле, а также отдельных компонентов может варьироваться в зависимости от рынка (США, Европа, Азия, Япония для Mazda Cronos), года производства и комплектации автомобиля.
Блок предохранителей в салоне

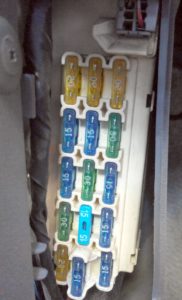

Этот блок размещён под приборной панелью, на водительской стороне, за защитной панелью, недалеко от педалей.

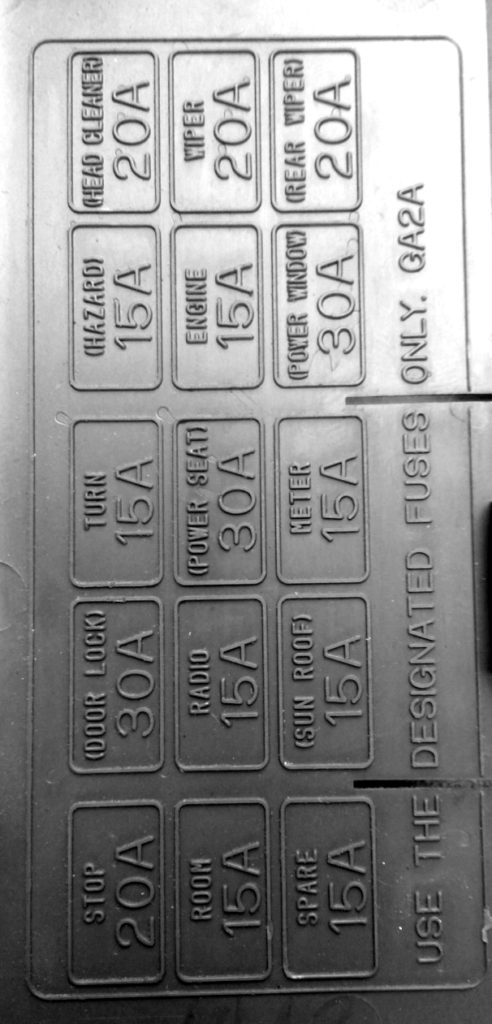

Пример обозначений на крышке блока предохранителей в салоне Mazda 626 GE

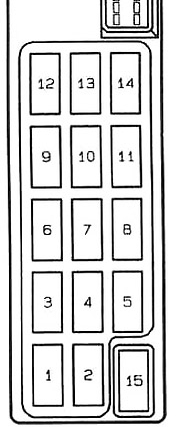

Распиновка блока
Расшифровка предохранителей
- STOP — 20A стоп-сигналы, звуковой сигнал, круиз-контроль
- ROOM-15A салонное освещение, багажное освещение, предупреждающие сигналы
- DOOR LOCK — 30A центральный замок, привод дверных замков
- RADIO — 15A аудиосистема, прикуриватель, регулировка зеркал
- SUN ROOF — 15A люк в крыше
- TURN — 15A указатели поворота
- POWER SEAT — 30A электропривод сидений
- METER — 15A приборная панель, задний ход
- HAZARD — 15A аварийная сигнализация
- ENGINE — 15A блок управления двигателем
- POWER WINDOW — 30A электрические стеклоподъёмники
- HEAD CLEANER — 20A очистка фар
- WIPER — 20A дворники и омыватели
- REAR WIPER — 20A задний дворник
- SPARE — 15A запасной предохранитель
Предохранитель прикуривателя в Mazda 626 GE обозначен номером 4 и имеет номинал 15А.
Блоки предохранителей и реле под капотом

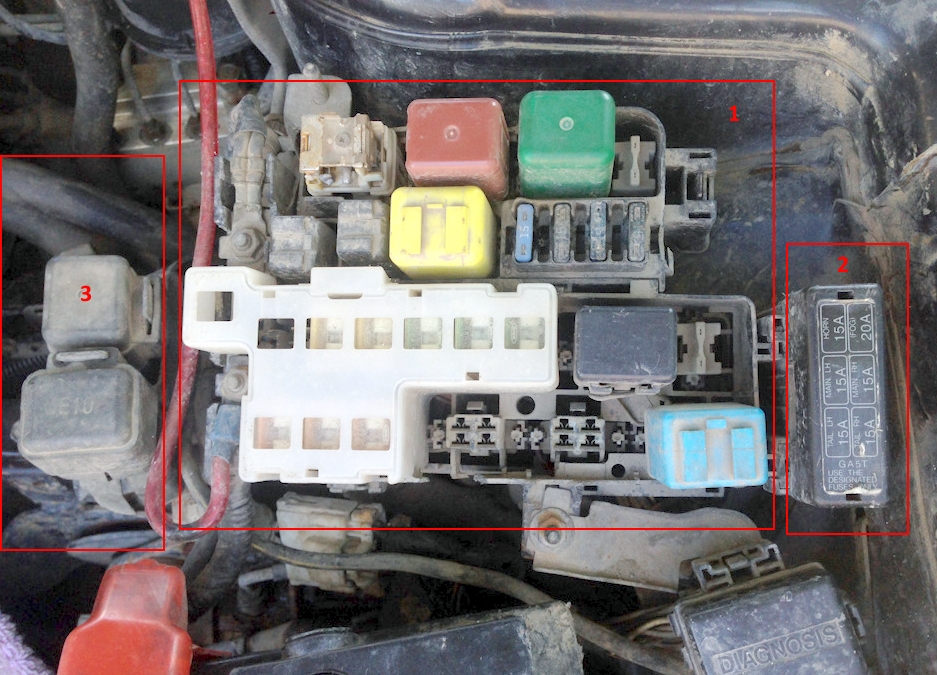

В моторном отсеке автомобиля Mazda 626 GE предусмотрено несколько блоков с предохранителями и реле:
- Основной блок предохранителей
- Дополнительный блок
- Блок реле
Основной блок подкапотного пространства
Этот блок расположен слева в моторном отсеке, поблизости от аккумуляторной батареи. Точное назначение предохранителей указывается на крышке блока для вашей версии Mazda 626 GE.

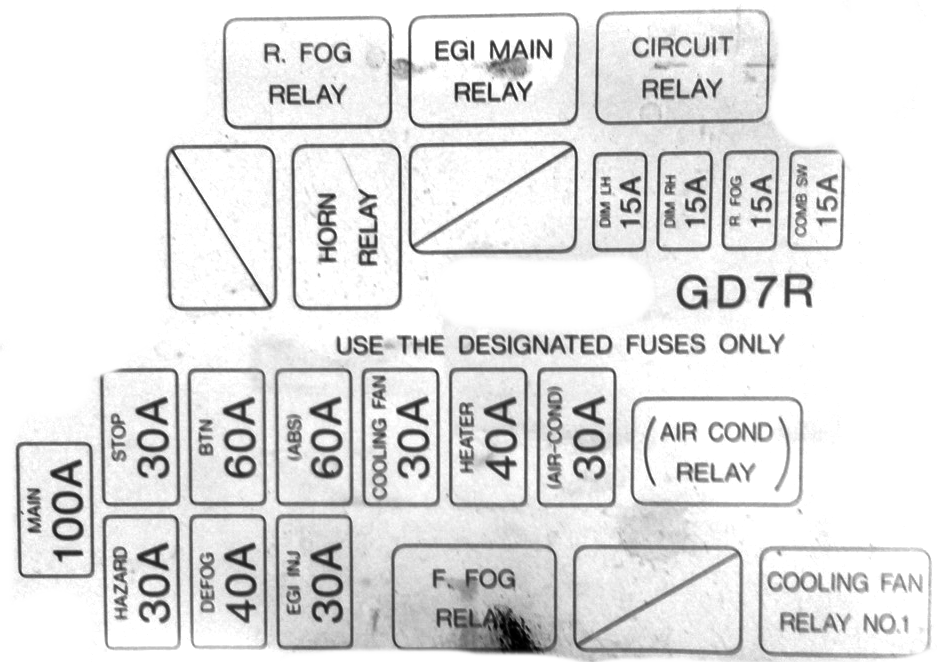

Схема основного блока
Назначение предохранителей и реле
- MAIN — 100A главный предохранитель
- HAZARD — 30A аварийная сигнализация
- DEFOG — 40A обогрев заднего стекла
- EJI INJ — 30A впрыск топлива
- F.FOG RELAY — реле передних противотуманных фар
- COLING FAG RELAY NO1 — реле вентилятора охлаждения
- STOP — 30A стоп-сигналы
- BTN — 60A центральный замок, электропривод сидений
- ABS — 60A система ABS
- COLING FAG — 30A вентилятор охлаждения
- HEATER — 40A обогреватель, кондиционер
- AIR COND — 30A кондиционер
- AIR COND RELAY — реле кондиционера
- HORN RELAY — реле сигнала
- DIM LH — 15A левый ближний свет
- DIM RH — 15A правый ближний свет
- R.FOG — 15A задние противотуманки
- COMB SW — 15A переключатели на руле
- R.FOG RELAY — реле задних противотуманных фар
- EGI MAIN RELAY — реле управления двигателем
- CIRCUIT RELAY — реле топливного насоса
Дополнительный блок предохранителей

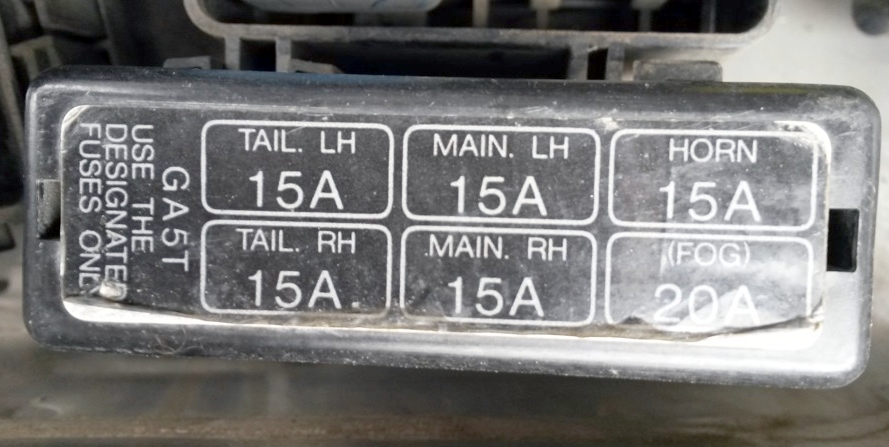

Распиновка дополнительного блока
Обозначения
- TAIL LH — 15A левые габариты
- TAIL RH — 15A правые габариты
- MAIN LH — 15A левая фара
- MAIN RH — 15A правая фара
- HORN — 15A звуковой сигнал
- FOG — 20A передние противотуманные фары

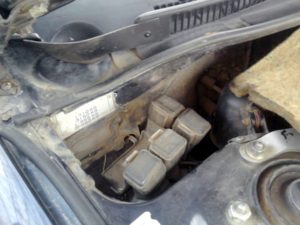

Блок реле
Реле в Mazda 626 GE размещаются в зависимости от региона: либо рядом с основным блоком, либо справа в моторном отсеке.
Здесь могут быть установлены реле для вентиляторов охлаждения, обогрева заднего стекла, противотуманных фар и других систем.
На этом обзор предохранителей и реле Mazda 626 GE завершён. Если у вас есть дополнительные сведения или уточнения, поделитесь в комментариях — мы будем благодарны за вклад.
