Mazda 6 GG (первое поколение) производилась с 2002 по 2008 год, включая обновления и рестайлинг. Автомобиль поставлялся на рынки по всему миру. В Японии и Китае он известен как Mazda Atenza. В этой статье мы разберем предохранители и реле Mazda 6 GG первого поколения, с подробными схемами блоков предохранителей, характеристиками и иллюстрациями. Особое внимание уделим предохранителю прикуривателя, включая замену и расположение.
Конструкция блоков предохранителей и функции их элементов могут варьироваться в зависимости от года выпуска, региона (Европа, США и другие) и комплектации автомобиля.
Блок предохранителей в салоне
Этот блок размещен в нижней части водительской панели, у левой ноги, под защитной крышкой.
Вариант №1

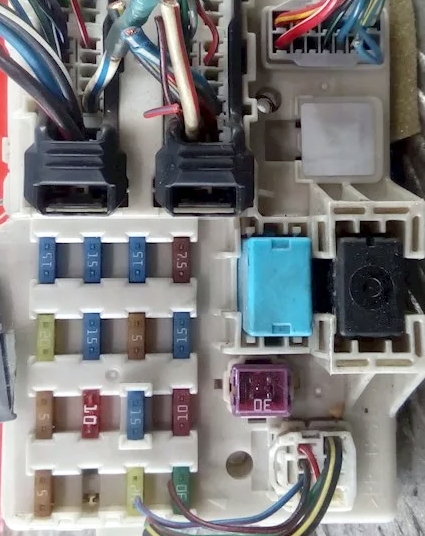

Пример фото блока

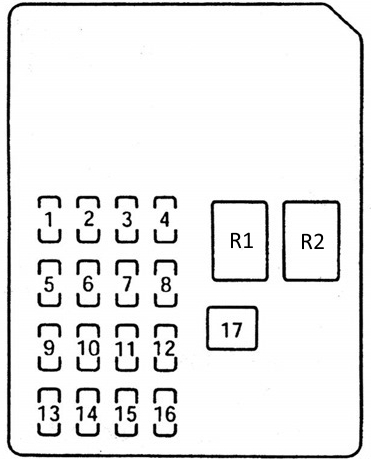

Диаграмма
Расшифровка
| 1 | 15А ENGINE IG — Электронная система управления двигателем |
| 2 | 15А METERIG — Панель приборов |
| 3 | 15А SEAT — Обогрев сидений, подогрев заднего стекла |
| 4 | 7,5А M.DEF — Обогрев боковых зеркал, защита цепей |
| 5 | 20А WIPER — Система стеклоочистителей и омывателей |
| 6 | 15А SAS — ABS, подушки безопасности и активная система защиты |
| 7 | 5А BACK — Освещение заднего хода |
| 8 | 15А A/C — Система кондиционирования воздуха |
| 9 | 5А METER ACC — Освещение приборной панели |
| 10 | 15А CIGAR — Передний прикуриватель, fuse для зажигания |
| 11 | 15А ROOM — Внутреннее освещение, подсветка багажника |
| 12 | 10А R.WIPER — Задний стеклоочиститель |
| 13 | 5А MIRROR — Электрорегулировка зеркал |
| 14 | 15А R.CIGAR — Задний прикуриватель, розетка |
| 15 | 20А P/WIND — Электростеклоподъемники |
| 16 | 30А DOOR LOCK — Центральный замок дверей |
| 17 | 30А — Дополнительный для стеклоподъемников |
Предохранитель №10 (15А) отвечает за передний прикуриватель, а №14 — за задний в этой комплектации Mazda 6 GG.
Вариант №2

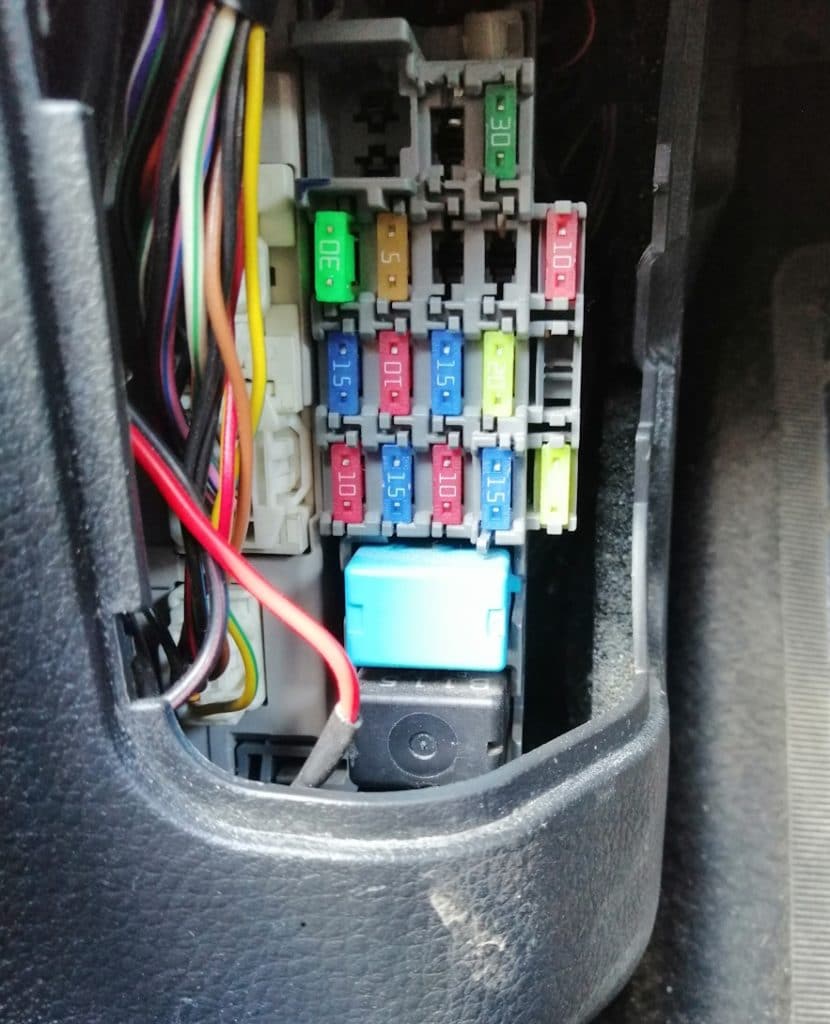

Фото блока

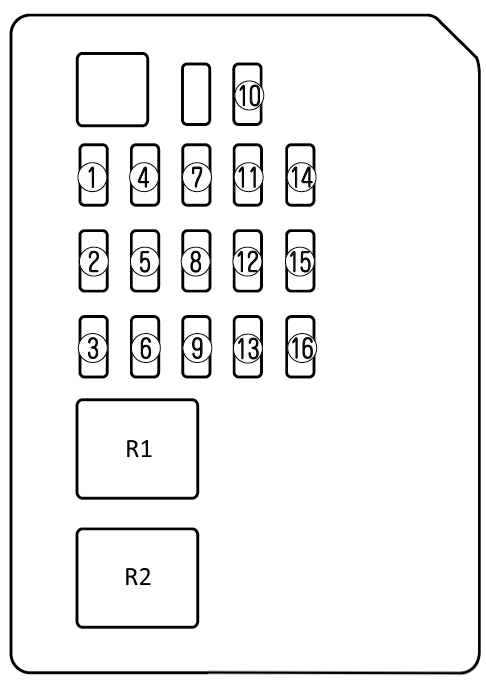

Диаграмма
Расшифровка
| 1 | 15А CIGAR — Передний прикуриватель, fuse розетки |
| 2 | 15А ENGINE IG — Управление двигателем ECU |
| 3 | 10А A/C — Кондиционер и климат-контроль |
| 4 | 5А MIRROR — Электрорегулировка зеркал |
| 5 | 10А SAS — ABS тормозов, подушки безопасности |
| 6 | 15A SEAT — Обогрев передних сидений |
| 7 | 5A METER ACC — Освещение аудиосистемы и панели |
| 8 | 15А METER IG — Комбинация приборов, dashboard |
| 9 | 10А R.WIP — Задний омыватель и чистилка |
| 10 | 30А D.LOCK — Электрозамки дверей |
| 11 | 15А R.CIGAR — Задний прикуриватель, аксессуары |
| 12 | 20А WIPER — Передние стеклоочистители и омыватель |
| 13 | 15А ROOM — Освещение интерьера |
| 14 | SPARE — Запасной предохранитель |
| 15 | SPARE — Запасной |
| 16 | SPARE — Резервный слот |
Здесь предохранитель №1 (15А) защищает передний прикуриватель, а №11 — задний в Mazda 6 GG.
Функции реле в салонном блоке
- R1 — Реле бензонасоса (fuel pump relay)
- R2 — Реле вентилятора обогрева
Блок под капотом

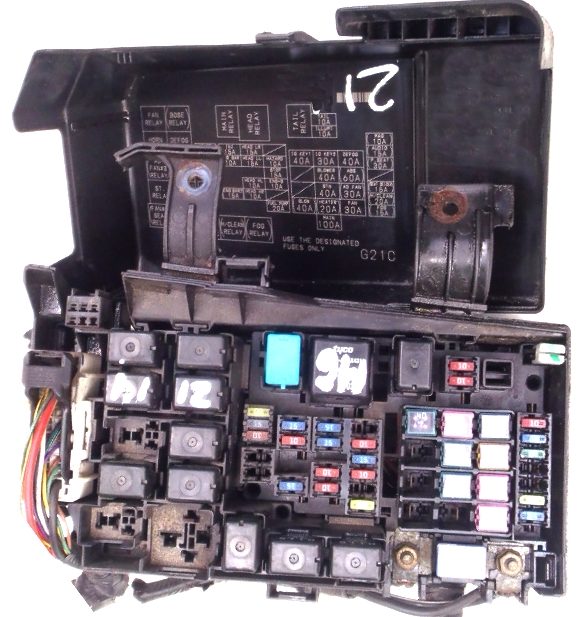

Блок расположен слева в моторном отсеке, за пластиковой крышкой для защиты от влаги.

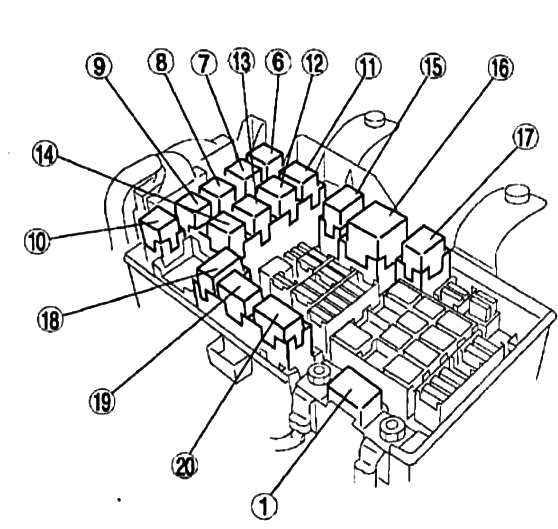

Схема расположения реле
Описание реле
- 1 — Основной главный предохранитель
- 6 — Реле второго вентилятора охлаждения
- 7 — Реле клаксона (horn relay)
- 8 — Реле третьего вентилятора охлаждения
- 9 — Реле запуска стартера
- 10 — Реле четвертого вентилятора охлаждения
- 11 — Реле сабвуфера (низкочастотный динамик)
- 12 — Реле обогрева заднего стекла
- 13 — Реле передних противотуманок
- 14 — Реле компрессора кондиционера
- 15 — Главное реле системы
- 16 — Реле главных фар
- 17 — Реле габаритных огней
- 18 — Реле первого вентилятора охлаждения
- 19 — Реле омывателя фар
- 20 — Реле задних противотуманных фар

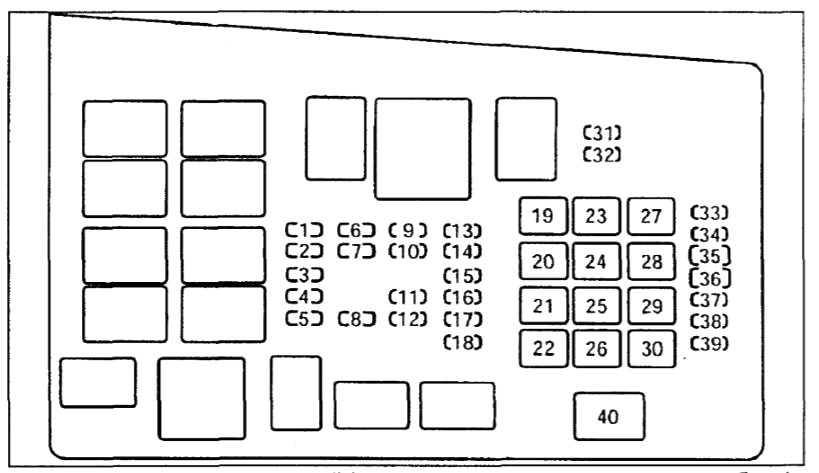

Схема предохранителей под капотом
Расшифровка предохранителей
| 1 | 20А SPARE — Запасной слот |
| 2 | 15А SPARE — Резервный |
| 3 | 10А SPARE — Запас |
| 4 | SPARE — Резерв |
| 5 | 5А GLOW SIG — Подогрев свечей накала |
| 6 | 15А INJ — Инжекторы и ECU двигателя |
| 7 | 10А ENG BAR — Датчик воздуха, управление двигателем |
| 8 | 15А ENG BAR2 — Лямбда-зонд (кислородный датчик) |
| 9 | 15А HEAD LR — Правая фара ближнего света |
| 10 | 15А HEAD LL — Левая фара ближнего света |
| 11 | 10А HEAD HL — Левая фара дальнего света |
| 12 | 10А HEAD HR — Правая фара дальнего света |
| 13 | SPARE — Резерв |
| 14 | 10А HAZARD — Аварийка |
| 15 | 15А STOP — Тормозные огни |
| 16 | 10А ENG+B — Блок управления двигателем и трансмиссией |
| 17 | SPARE — Запасной |
| 18 | 20А FUEL PUMP — Топливный насос |
| 19 | 40А IG KEY 1 — Защита различных цепей зажигания |
| 20 | SPARE — Резерв |
| 21 | SPARE — Запас |
| 22 | 40А GLOW — Система зажигания и свечи |
| 23 | 30А IG KEY 2 — Дополнительная защита цепей |
| 24 | 40А BLOWER — Вентилятор отопителя |
| 25 | 40А BTN — Освещение и замки |
| 26 | 20А HEATER — Система отопления |
| 27 | 40А DEFOG — Подогрев заднего стекла |
| 28 | 60А ABS — Антиблокировочная система, защита |
| 29 | 30А AD FAN — Конденсорный вентилятор, цепи |
| 30 | 30А FAN — Основной вентилятор конденсора |
| 31 | 10А TAIL — Габариты и подсветка панели |
| 32 | 10А ILLUMI — Интерьерное освещение |
| 33 | 10А MAG — Муфта компрессора |
| 34 | Магнитола, аудиосистема |
| 35 | 30А P.SEAT — Регулировка сидений |
| 36 | Резерв |
| 37 | 15А SEAT DEICER — Защита цепей обогрева |
| 38 | 20А H/CLEAN — Омыватель и очистка фар |
| 39 | 15А FOG — Противотуманные фары |
| 40 | 100А MAIN — Главный предохранитель блока |
