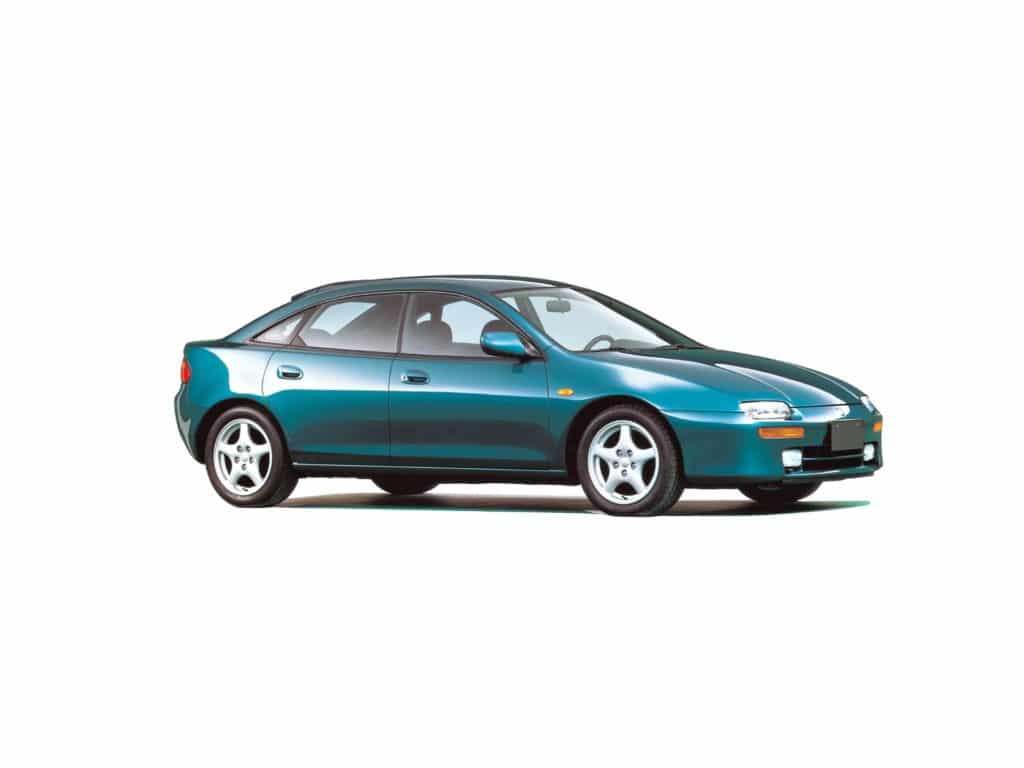

Mazda 323 в пятом поколении выпускалась с 1994 по 2000 год, предлагая варианты с бензиновыми и дизельными моторами. Эта популярная модель также известна как Mazda 323 F, Mazda 323 BA, Mazda 323 BH. В этой статье мы детально разберем расположение блоков предохранителей и реле для Mazda 323 F BA, включая схемы, расшифровку и функции компонентов. Особое внимание уделим предохранителю прикуривателя, распиновке и типичным неисправностям электрики.
Обязательно проверяйте функции по схемам на крышке вашего блока предохранителей. Возможны вариации в конфигурации блоков и реле для разных модификаций Mazda 323.
Блок предохранителей в салоне
Расположен под приборной панелью на левой стороне, за пластиковой крышкой для удобного доступа.

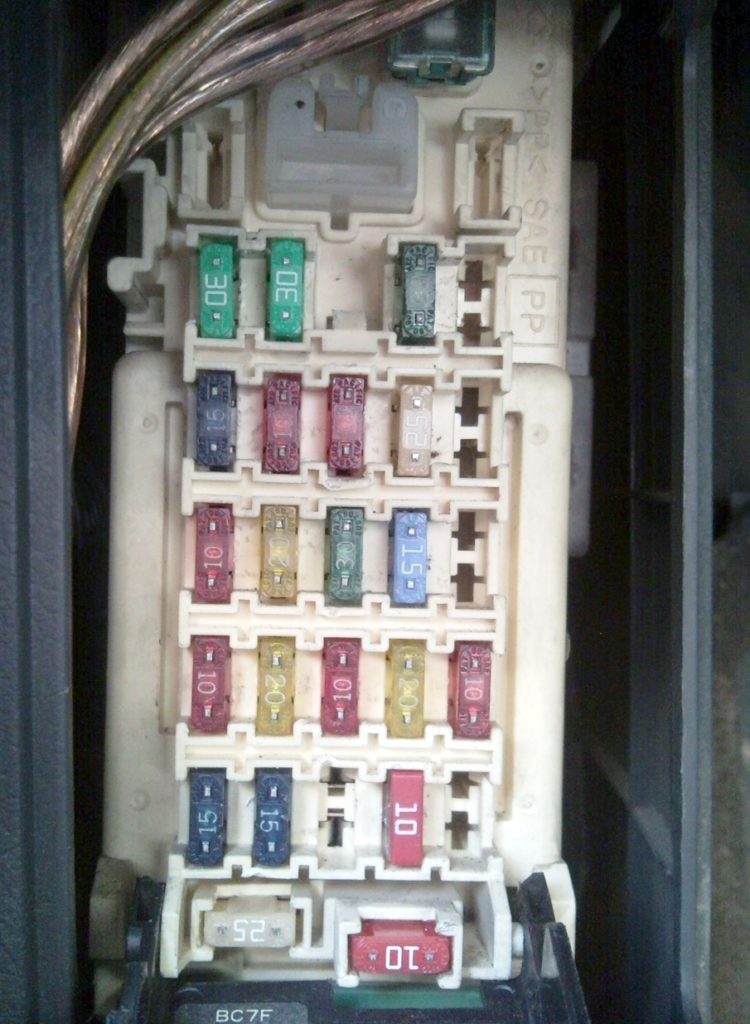

Пример расположения блока

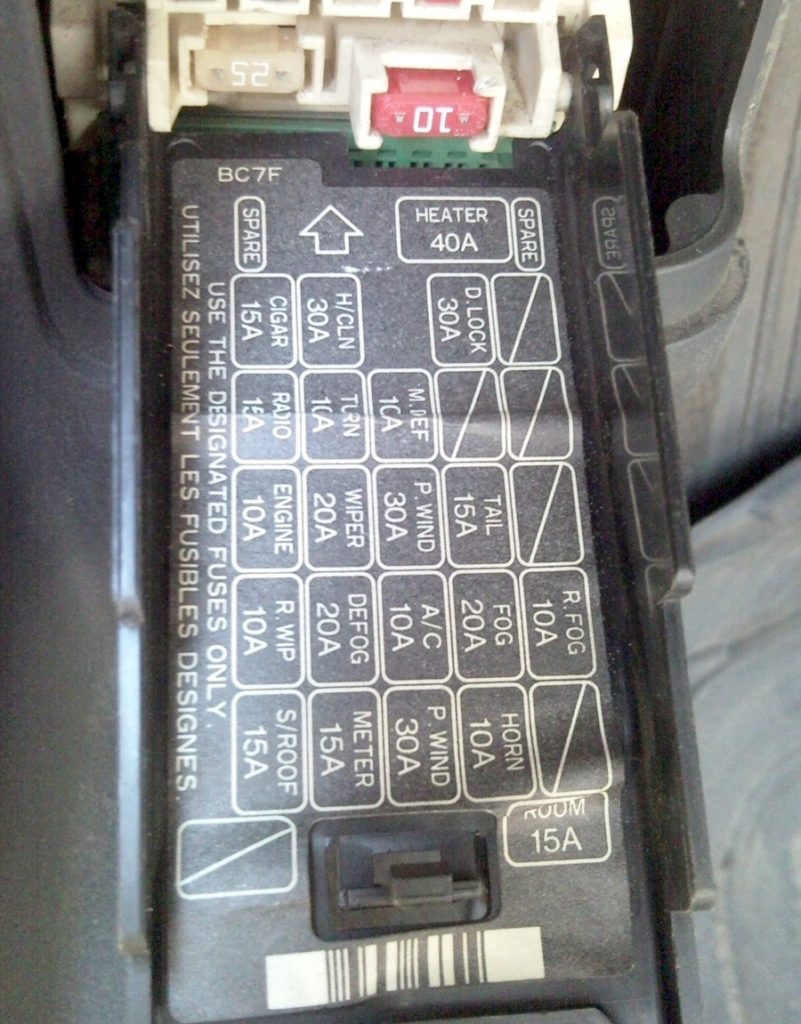

Расшифровка схемы с крышки блока в салоне Mazda 323 BA

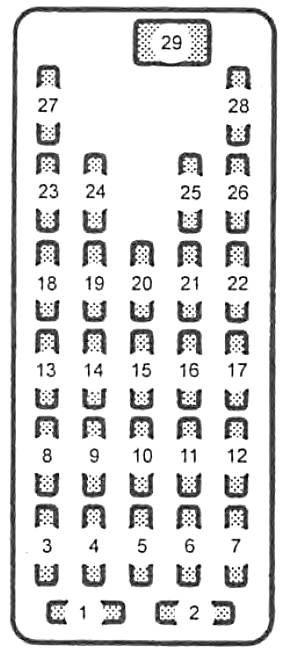

Детальная схема блока
Расшифровка предохранителей
| 1 | Резерв |
| 2 | 15А ROOM — Освещение интерьера, багажника и подсветка зеркал |
| 3 | 15А S/ROOF — Электропривод люка |
| 4 | 15А METER — Панель приборов |
| 5 | 30A P.WIND — Электростеклоподъемники |
| 6 | 10А HORN — Гудок |
| 7 | Резерв |
| 8 | 10А R.WIP — Задний стеклоочиститель и омыватель |
| 9 | 20А DEFOG — Обогрев заднего стекла или двери |
| 10 | 10А А/С — Кондиционерная система |
| 11 | 20А FOG — Передние противотуманки |
| 12 | 10А R/FOG — Задние противотуманные огни |
| 13 | 10А ENGIEN — ЭБУ двигателя, ABS тормозов |
| 14 | 20A WIPER — Передний стеклоочиститель и омыватель |
| 15 | 30A P.WIND — Электропривод окон |
| 16 | 10F TAIL — Маркерные огни |
| 17 | Резерв |
| 18 | 15А RADIO — Аудиосистема, магнитола |
| 19 | 10A TURN — Поворотники |
| 20 | 10A M/DEF — Обогрев боковых зеркал |
| 21 | 15А STOP — Стоп-сигналы |
| 22 | Резерв |
| 23 | 15А CIGAR — Предохранитель прикуривателя |
| 24 | 30А H/CLN — Омыватель фар |
| 25 | 30А D/ LOCK — ЦЗ (центральный замок) |
| 26 | Резерв |
| 27 | Запасные предохранители |
| 28 | |
| 29 | 40А HEATER — Система отопления и кондиционирования |
Предохранитель прикуривателя в Mazda 323 — это элемент №23 на 15А, маркированный CIGAR, отвечающий за работу розетки.
Блоки предохранителей под капотом
Основной блок размещен в моторном отсеке слева от аккумуляторной батареи для надежной защиты электрики.
Главный блок подкапотный

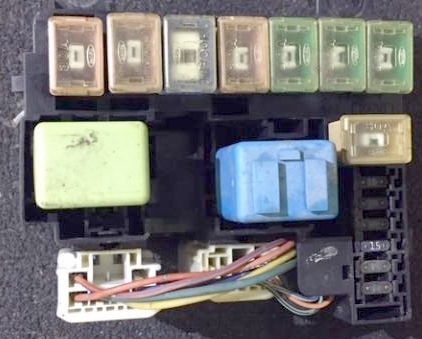

Примерное фото блока

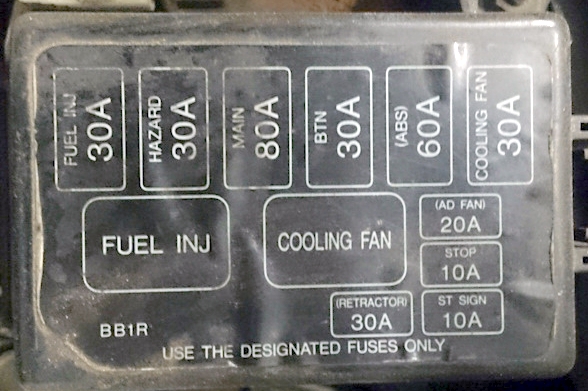

Вариант №1
Схема блока
Расшифровка элементов
- HEAD — Основные фары ближнего и дальнего света
- INJ — Инжекторная система управления двигателем
- MAIN — Центральный предохранитель
- AD FAN — Вентилятор кондиционера
- IG KEY — Зажигание, универсальный для электроники
- ABS — Антиблокировочная система
- BTN — Универсальный для различных цепей
- COOLING FAN — Вентилятор охлаждения двигателя
- HAZARD — Аварийка и указатели поворотов
- A/C — Компрессор кондиционера
- ST.SIGN — ЭБУ мотора

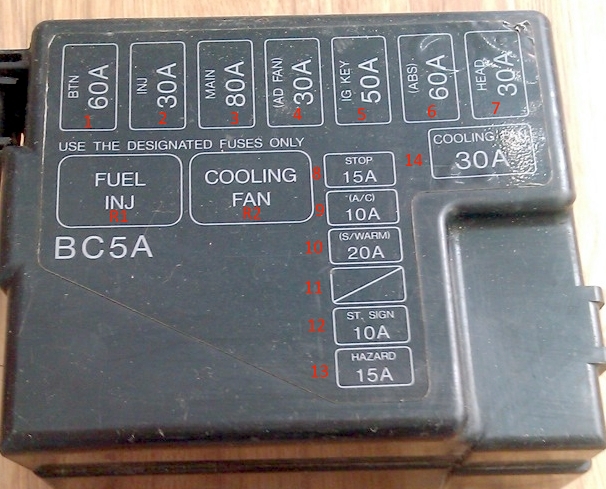

Вариант №2
Фото и схема
Функции предохранителей и реле
| R1 | Реле ЭБУ двигателя |
| R2 | Реле вентилятора охлаждения |
| 1 | 60A Внутреннее освещение, обогрев, ЦЗ, зеркала |
| 2 | 30A Генератор, реле ЭБУ, OBD-разъем |
| 3 | 80A Основное питание от АКБ |
| 4 | 30A Подсветка багажника, приборов, габариты, ПТФ, ЭБУ АКПП |
| 5 | 50A Цепь зажигания |
| 6 | 60A ABS-система |
| 7 | 30A Фары |
| 8 | 15A Стоп-сигналы |
| 9 | 10A Муфта кондиционера |
| 10 | 30A Вентилятор конденсора |
| 11 | Резерв |
| 12 | 10A Сигнал старта ЭБУ |
| 13 | 15A Аварийная сигнализация |
| 14 | 30A Вентилятор радиатора |

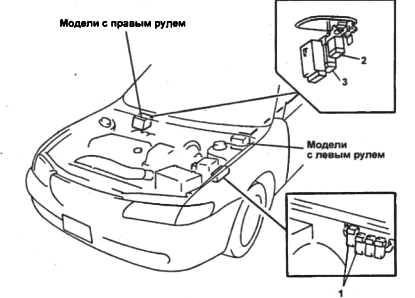

Релейные блоки
Реле могут монтироваться опционально внутри блоков или отдельно по бокам моторного отсека (для вентиляторов, обогрева, ABS, свечей накала дизеля и т.п.).
Если у вас есть дополнения к схемам предохранителей Mazda 323 или вопросы по ремонту электрики — делитесь в комментариях.
