Mazda 3 BM (третье поколение) производилась в период с 2014 по 2019 год и распространялась на глобальном рынке. В этой статье представлено подробное руководство по предохранителям и реле Mazda 3 BM, включая схемы блоков предохранителей, фотографии различных вариантов исполнения, их точное расположение в автомобиле. Особое внимание уделено предохранителю прикуривателя Mazda 3 BM, а также общим советам по замене предохранителей Mazda 3 третьего поколения.
Обозначения на схемах могут варьироваться. Всегда проверяйте схемы на внутренней стороне крышки блока или в официальной технической документации вашего автомобиля.
Не то поколение?
Руководство по Mazda 3 BK (первое поколение)
Руководство по Mazda 3 BL (второе поколение)
Блок предохранителей в салоне

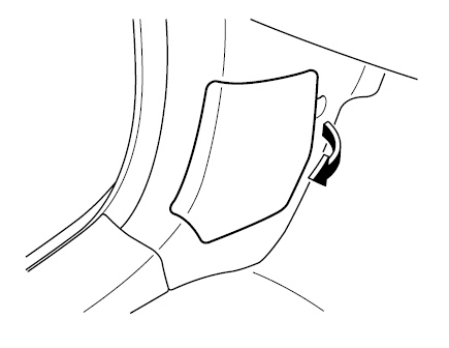

Этот блок расположен у нижней части левой дверной стойки, со стороны водительского сиденья, под защитной панелью. Чтобы получить доступ к предохранителям Mazda 3 BM в салоне, сдвиньте крышку в направлении указанной стрелки.

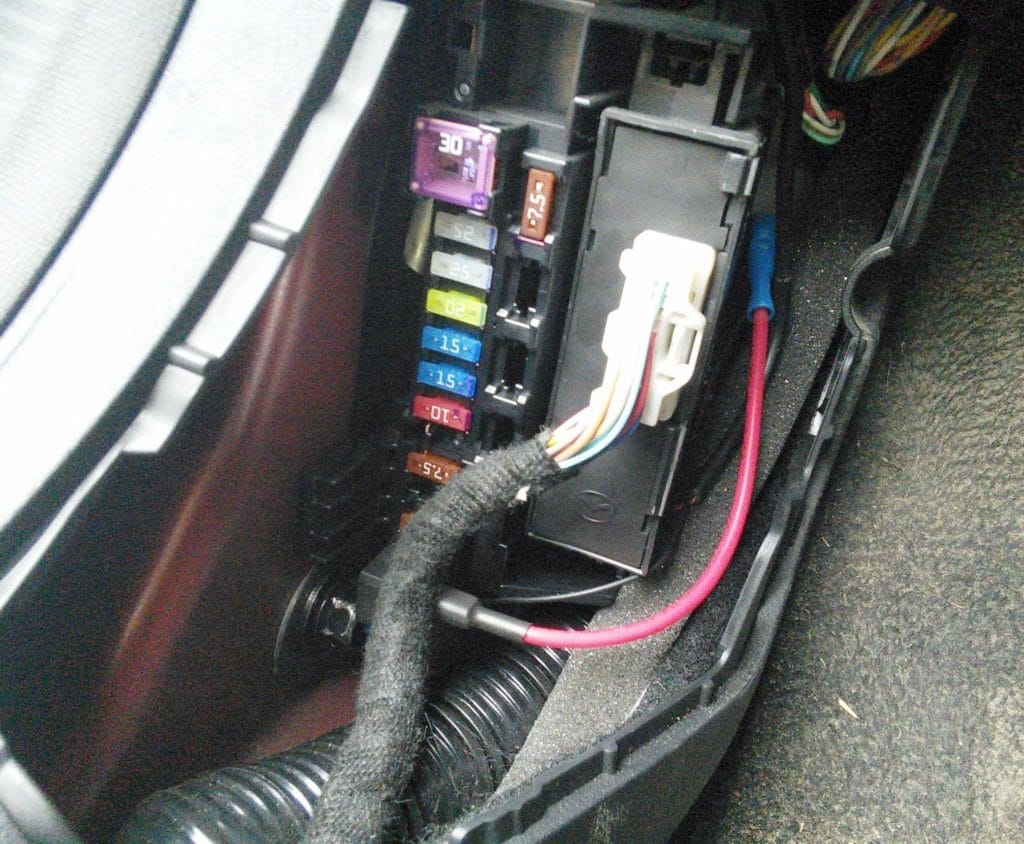

Фото — пример исполнения

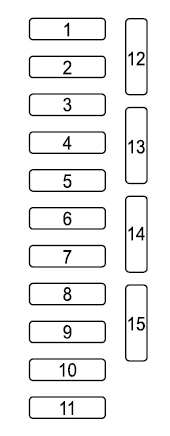

Схема блока предохранителей в салоне Mazda 3 BM
Расшифровка предохранителей салонного блока Mazda 3 BM
| 1 | 30А P.SEAT D — Система регулировки водительского сиденья |
| 2 | 25А D.LOCK — Центральный замок дверей |
| 3 | 25А P.WINDOW2 — Электростеклоподъемники задних дверей |
| 4 | 20А SEAT WARM — Подогрев передних сидений |
| 5 | 15А R.OUTLET3 — Вспомогательные розетки 12В |
| 6 | 15А SRS2/ESCL — Датчики нагрузки в сиденьях, безопасность |
| 7 | 10А SUNROOF — Электролюк в крыше |
| 8 | 7,5А M.DEF — Электрообогрев боковых зеркал |
| 9 | 15А R.OUTLET1 — Основные дополнительные розетки |
| 10 | 7,5А MIRROR — Электрорегулировка зеркал |
| 11 | 15А F.OUTLET — Предохранитель прикуривателя Mazda 3 BM |
| 12 | 7,5А AT IND — Индикатор АКПП на панели |
| 13 | Резерв |
| 14 | Резерв |
| 15 | Резерв |
Предохранитель прикуривателя в Mazda 3 BM — это номер 11 номиналом 15А. Если не работает, проверьте его первым.
Блок предохранителей под капотом Mazda 3 BM
Этот основной блок размещен в левом углу моторного отсека, вблизи аккумуляторной батареи. Для работы с предохранителями под капотом Mazda 3 третьего поколения используйте защитную крышку.

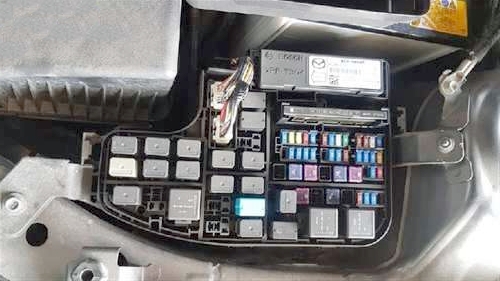

Чтобы открыть блок предохранителей под капотом, снимите крышку

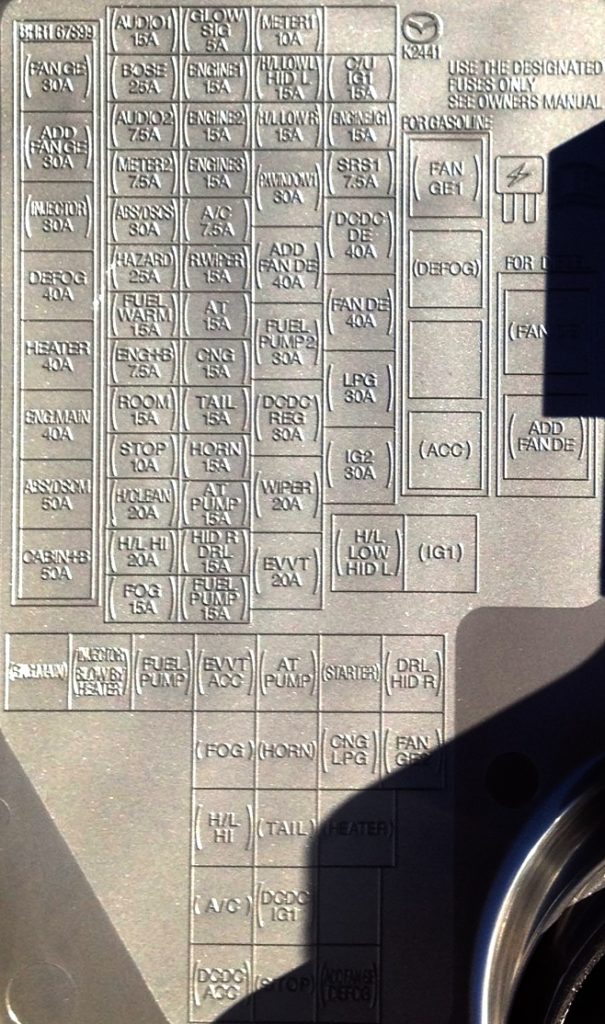

Пример схемы на крышке блока предохранителей Mazda 3 BM

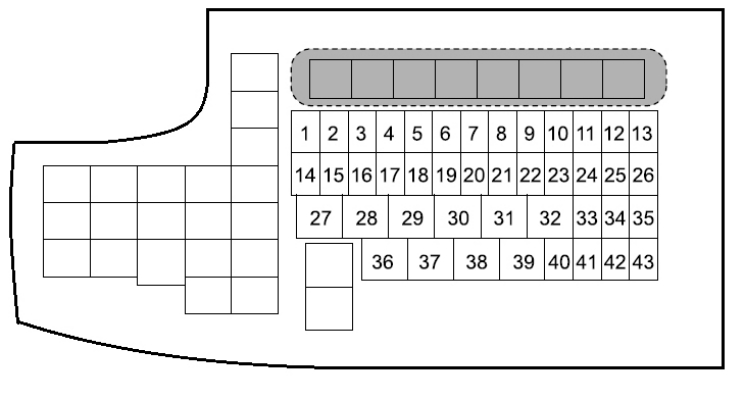

Полная схема блока под капотом Mazda 3 BM
Расшифровка предохранителей и реле подкапотного блока
| 1 | 15А FOG — Противотуманные фары спереди |
| 2 | 20А H/L HI — Дальний свет фар |
| 3 | 20А H/CLEAN — Омыватель головного света |
| 4 | 10А STOP — Сигналы торможения |
| 5 | 15А ROOM — Освещение салона и накладок |
| 6 | 7,5А ENG+B — Электронный блок управления двигателем |
| 7 | FUEL WARM — Подогрев топливной системы |
| 8 | 25А HAZARD — Аварийная сигнализация и поворотники |
| 9 | 30А ABS/DSCS — Антиблокировочная система тормозов и стабилизация |
| 10 | 7,5А METER2 — Приборная панель (второй блок) |
| 11 | 7,5А AUDIO2 — Аудиосистема (вариант 2) |
| 12 | 25А BOSE — Премиум-аудиосистема Bose® (если установлена) |
| 13 | 15А AUDIO1 — Аудиосистема (вариант 1) |
| 14 | 15А FUEL PUMP — Топливный насос и система подачи топлива |
| 15 | 15А HID R DRL — Правая фара (RH) *1, дневные ходовые огни |
| 16 | 15А AT PUMP — Управление автоматической трансмиссией |
| 17 | 15А HORN — Гудок (клаксон) |
| 18 | 15А TAIL — Задние габаритные огни, подсветка номерного знака, стояночный свет, боковые маркеры |
| 19 | Резерв |
| 20 | 15А AT — Контроль трансмиссии |
| 21 | 15А R.WIPER — Задний дворник и омыватель |
| 22 | 7,5А A/C — Климат-контроль и кондиционер |
| 23 | 15А ENGINE3 — ЭБУ двигателя (третий канал) |
| 24 | 15А ENGINE2 — ЭБУ двигателя (второй канал) |
| 25 | 15А ENGINE1 — ЭБУ двигателя (первый канал) |
| 26 | 5А GLOW SIG — Сигналы управления двигателем |
| 27 | 20А EVVT — Система изменяемого фаз газораспределения |
| 28 | 20А WIPER — Передний дворник и омыватель лобового стекла |
| 29 | 30А DCDC REG — Защита электрических цепей (DC-DC преобразователь) |
| 30 | Резерв |
| 31 | 40А ADD FAN DE — Дополнительный вентилятор радиатора |
| 32 | 30А P.WINDOW1 — Электростеклоподъемники передних дверей |
| 33 | 15А H/L LOW R — Ближний свет правой фары (RH) *2 |
| 34 | 15А H/L LOW L HID L — Левая фара (LH) *1, ближний свет левой фары (LH) *2 |
| 35 | 10А METER1 — Основная приборная панель |
| 36 | 30А IG2 — Защита зажигания и цепей |
| 37 | Резерв |
| 38 | 40А ADD FAN DE — Главный вентилятор охлаждения |
| 39 | 40А DCDC DE — Дополнительная защита электрических систем |
| 40 | 7,5А SRS1 — Подушки безопасности |
| 41 | 15А ENGINE. IG1 — Зажигание двигателя |
| 42 | 15А C/U IG1 — Центральный блок зажигания |
| 43 | Резерв |
Функции реле в блоке под капотом уточняйте по схеме на крышке или в мануале.
Если вы хотите добавить информацию к руководству по предохранителям Mazda 3 BM или у вас есть вопросы по схемам и расположению, оставьте комментарий ниже.
