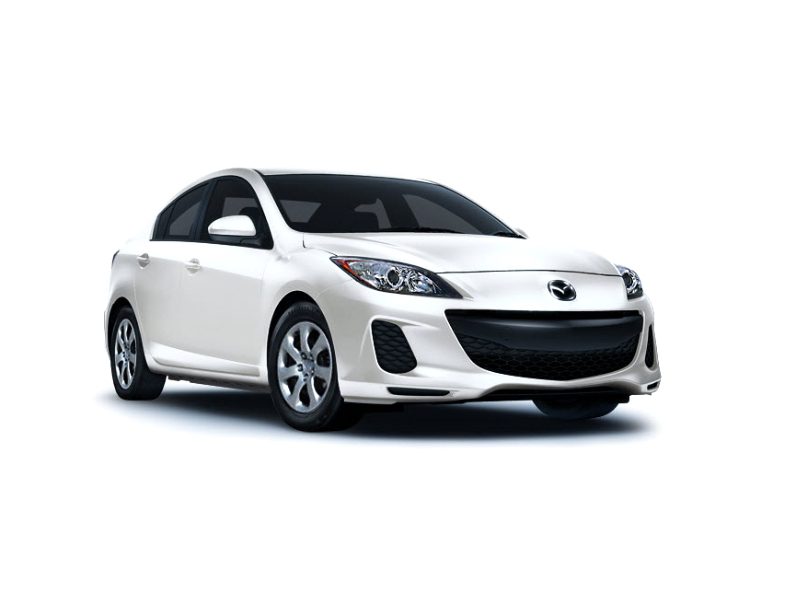

Mazda 3 BL (второе поколение) производилась в период с 2009 по 2013 год, включая годы 2009, 2010, 2011, 2012 и 2013. За эти годы автомобиль претерпел обновление в виде рестайлинга. В данной статье представлено подробное описание предохранителей и реле для Mazda 3 BL, включая схемы расположения блоков, фото и информацию о замене. Особое внимание уделим предохранителю прикуривателя и других важных элементов электрической системы.
Функции предохранителей могут варьироваться в зависимости от года выпуска автомобиля и комплектации. Рекомендуем проверять маркировку на внутренней стороне крышки блока предохранителей для точного соответствия.
Не подходит поколение?
Подробности о Mazda 3 BK (первое поколение)
Информация о Mazda 3 BM (третье поколение)
Блок предохранителей в салоне
Расположен на левой стороне приборной панели, скрыт под защитной панелью.

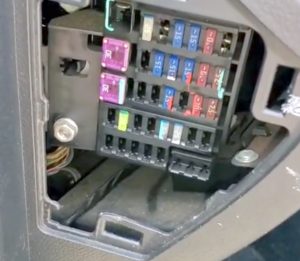

Фото — пример
Схема предохранителей салонного блока Mazda 3 BL
Расшифровка предохранителей
| 1 | 30А BOSE — Аудиосистема Bose (для моделей с премиум-звуком) |
| 2 | 30А PSEAT — Электропривод пассажирского сиденья |
| 3 | 30А P.WIND — Электрические стеклоподъемники |
| 4 | 25А D LOCK — Центральный замок дверей |
| 5 | — |
| 6 | — |
| 7 | 15A ESCL — Блокировка рулевого управления |
| 8 | 15A SAS — Подсистема безопасности (SRS) |
| 9 | Резерв |
| 10 | 15А HAZARD — Аварийные сигналы |
| 11 | 15А METER — Защита приборной панели и связанных цепей |
| 12 | 15А OUTLET — Дополнительные розетки 12В для аксессуаров |
| 13 | 15А R WIPER — Задний дворник |
| 14 | 15А CIGAR — Прикуриватель и зарядка устройств |
| 15 | Резерв |
| 16 | 10A HEATER — Вентилятор отопителя и кондиционера |
| 17 | 10A MIRROR — Электрорегулировка зеркал |
| 18 | 10A ST SIG — Сигнал запуска двигателя |
| 19 | Резерв |
| 20 | 7,5А AUDIO — Магнитола и аудиооборудование |
| 21 | 7,5A M.DEF — Обогрев зеркал |
| 22 | 7,5A AFS — Адаптивное освещение поворотов |
| 23 | Резерв |
| 24 | 20А ENG — ЭБУ двигателя |
| 25 | Резерв |
| 26 | Резерв |
| 27 | Резерв |
| 28 | Резерв |
| 29 | Резерв |
| 30 | 25А P. WIND — Дополнительный предохранитель стеклоподъемников |
| 31 | Резерв |
| 32 | 25А F WIPER — Передний дворник и омыватель |
| 33 | Резерв |
| 34 | Резерв |
Предохранитель прикуривателя (передний) — №14 на 15А, а для вспомогательных розеток — №12. Это ключевые элементы для диагностики электрики Mazda 3 BL.
Блоки предохранителей под капотом
В моторном отсеке Mazda 3 BL размещено три блока с предохранителями и реле для защиты систем двигателя и кузова.

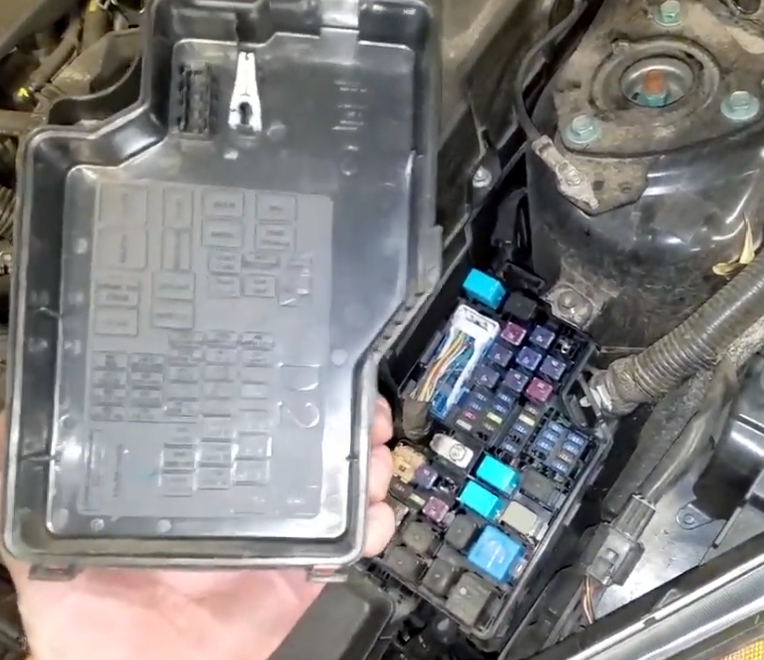

Основной блок под капотом
Установлен слева в подкапотном пространстве, рядом с аккумулятором.

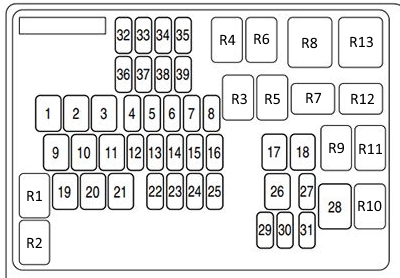

Схема основного блока под капотом Mazda 3 BL
Описание предохранителей основного блока
| 1 | 40A FAN 2 — Охлаждающий вентилятор двигателя |
| 2 | 40A ENG MAIN — Блок управления двигателем (ECU) |
| 3 | 50A BTN 1 — Защита вспомогательных цепей |
| 4 | 7,5A A/С MAG — Компрессор кондиционера |
| 5 | 20A H/L HI — Дальний свет головных фар |
| 6 | 15A FOG — Противотуманки |
| 7 | 20A H/L WASH — Система омывания фар |
| 8 | 15А SUNROOF — Электролюк |
| 9 | 40А F.DEF RH — Обогрев лобового стекла справа |
| 10 | 40А F.DEF LH — Обогрев лобового стекла слева |
| 11 | 40А FAN1 — Основной вентилятор охлаждения |
| 12 | 15A ROOM — Освещение салона |
| 13 | 15A TEM — ЭБУ автоматической коробки передач |
| 14 | 20A DSP — ABS и ESP системы |
| 15 | Защита различных цепей |
| 16 | AT PUMP — Гидронасос АКПП |
| 17 | 40А HEATER — Блок кондиционера |
| 18 | 30А INJ — Топливные инжекторы |
| 19 | 30A R.DEF — Обогрев заднего стекла |
| 20 | 40A IGKEY 2 — Цепи зажигания (основные) |
| 21 | 40A IGKEY 1 — Цепи зажигания |
| 22 | 15A HORN — Клаксон |
| 23 | 15A STOP — Тормозные огни |
| 24 | 10A ENG+B — Дополнительная защита ECU |
| 25 | 25A FUEL PUMP — Электробензонасос |
| 26 | 40A ABS — Модуль ABS |
| 27 | SEAT WARM — Подогрев передних сидений |
| 28 | 80А EHPAS — Электрогидроусилитель руля |
| 29 | Резерв |
| 30 | 7,5А ABSIG — Сигналы ABS |
| 31 | 7,5А SWS — Система подушек безопасности |
| 32 | 15А HZLLO RH — Ближний свет фары справа |
| 33 | 15А H/LLO LH — Ближний свет фары слева |
| 34 | 7,5А ILLUM — Подсветка щитка приборов |
| 35 | 15А TAIL — Габаритные огни |
| 36 | 15А ENG INJ — Инжекторы двигателя |
| 37 | 15А ENG BAR — Барометрический датчик ECU |
| 38 | 20А ENG BAR 2 — Дополнительное управление двигателем |
| 39 | 15А ETV — Дроссельная заслонка |
Расположение и функции реле в основном блоке
| R1 | Реле инжекторов (для L3 с турбонаддувом) |
| R2 | Реле ближнего света фар |
| R3 | Реле АКПП (LF, L5) / Реле топливного насоса (L3 турбо) |
| R4 | Реле дальнего света |
| R5 | Реле бензонасоса |
| R6 | Реле дневных ходовых огней |
| R7 | Реле стартера |
| R8 | Реле нагнетателя турбины |
| R9 | Реле сигнала |
| R10 | Реле габаритов / TNS |
| R11 | Реле обогрева заднего стекла |
| R12 | Реле компрессора кондиционера |
| R13 | Главное реле двигателя |
Вспомогательный блок подкапотного пространства

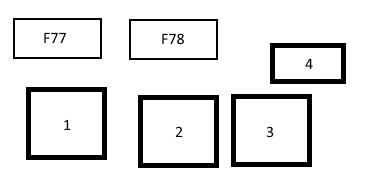

Схема дополнительного блока предохранителей Mazda 3 BL
Назначение элементов
| 1 | Реле свечей накала (дизельные версии) |
| 2 | Реле омывания фар |
| 3 | Реле задних противотуманок |
| 4 | Реле вентилятора интеркулера (турбо) |
| F77 | 30А Вентилятор охлаждения |
| F78 | 30А Вентилятор охлаждения |
Блок на аккумуляторе
На положительном выводе АКБ может быть установлен основной предохранитель 100А для генератора в форме предохранительной вставки, обеспечивающий защиту всей электрической системы Mazda 3 BL.
Если у вас есть дополнения по схемам предохранителей или реле для Mazda 3 BL — оставляйте в комментариях ниже.
