Mazda 2 первого поколения производилась в 1996–2002 годах. В этой публикации мы подробно разберём предохранители и реле Mazda 2 (1-е поколение), включая схемы расположения блоков предохранителей, их места установки и назначение. Особое внимание уделим предохранителю прикуривателя. Эта модель также известна как Mazda Demio DW, и информация будет полезна владельцам для диагностики и ремонта электрики автомобиля.
Расположение и функции предохранителей и реле указаны на корпусе блока или его крышке. Всегда проверяйте актуальную маркировку для вашего Mazda 2 Demio DW.
Блок предохранителей в салоне Mazda 2

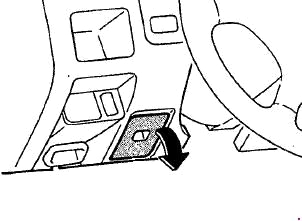

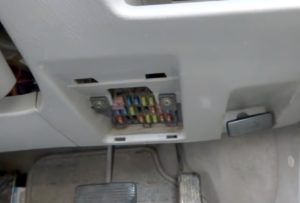

Блок предохранителей в интерьере расположен под пластиковой крышкой в нижней секции торпедо, близко к рулевой колонке. Это основной блок электрики салона для Mazda 2 1 поколения.

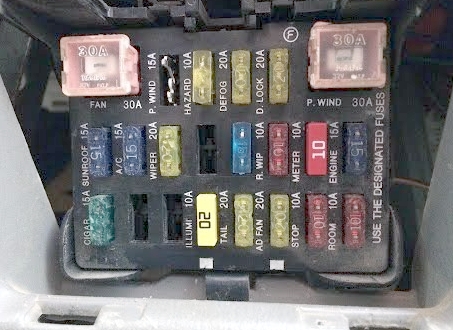

Пример диаграммы предохранителей с крышки блока в салоне Mazda Demio DW
Диаграмма блока предохранителей в салоне
Расшифровка предохранителей салонного блока Mazda 2
| A | 40А HEATER — Мотор печки (электровентилятор системы отопления) |
| В* | 30А FAN — Радиаторный вентилятор охлаждения двигателя |
| В** | 15А P.WIND — Электрические стеклоподъёмники |
| С* | 15А HAZARD — Аварийная световая сигнализация |
| C** | 15А CIGAR — Разъёмы для аксессуаров (прикуриватель), электронные часы, аудиосистема, регулировка боковых зеркал |
| D* | 20А DEFOG — Электрообогрев заднего окна |
| E* | 10А M.DEF — Обогрев внешних зеркал |
| E** | 10А ILLUMI — Маркерные огни, освещение номерного знака, парковочные фонари, подсветка щитка приборов |
| F | 40А ABS — Антиблокировочная тормозная система |
| G* | 15А SUN ROOF — Солнечный люк |
| G** | 20А WIPER — Дворники и омыватель лобового стекла |
| H* | 15А A/C — Система кондиционирования воздуха |
| H** | 20А DEFOG — Обогрев заднего стекла |
| I* | 20А WIPER — Стеклоочистители и омыватели |
| I** | 15А SUN ROOF — Люк в крыше |
| J | 30А P.WIND — Электростеклоподъёмники передних дверей |
| K | 30А P.WIND — Электростеклоподъёмники задних дверей |
| L | 10А R.WIP — Дворник и омыватель задней двери |
| М | 15А METER — Приборная панель, фонари заднего хода, поворотники |
| N | 15А ENGINE — Электронный блок управления мотором |
| O* | 15А CIGAR — Разъёмы для дополнительных устройств (прикуриватель), часы, магнитола, управление зеркалами |
| O** | 30А FAN — Вентилятор радиатора охлаждения |
| Р* | 10А ILLUMI 1 — Габаритные огни, подсветка номерного знака, парковочные огни, освещение приборов |
| P** | 15А HAZARD — Аварийная сигнализация |
| Q* | 10А ILLUMI 2 — Габариты, освещение номерного знака, стояночные огни, подсветка щитка |
| Q** | 20А A/C — Кондиционер |
| R | 20А AD FAN — Вспомогательный вентилятор кондиционера |
| S | 20А TAIL — Габаритные огни, предохранитель подсветки, передние туманки |
| T | 20А D.LOCK — Центральная блокировка замков |
| U | 10А STOP — Освещение багажника, стоп-сигналы, клаксон |
| V | 10А ROOM — Дворцовое освещение, акустика, EGIC/U, подсветка багажника |
Предохранитель прикуривателя в Mazda 2 помечен как CIGAR, номинал 15А, отвечает за розетки и связанные цепи.
Блок предохранителей в моторном отсеке Mazda 2 1 поколения

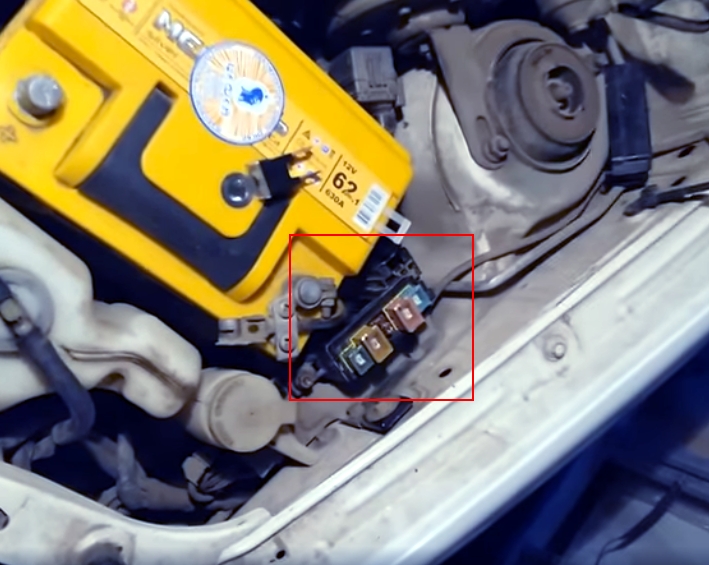

Этот блок размещён слева в подкапотном пространстве, около аккумуляторной батареи. Он отвечает за основные силовые цепи и системы двигателя Demio DW.

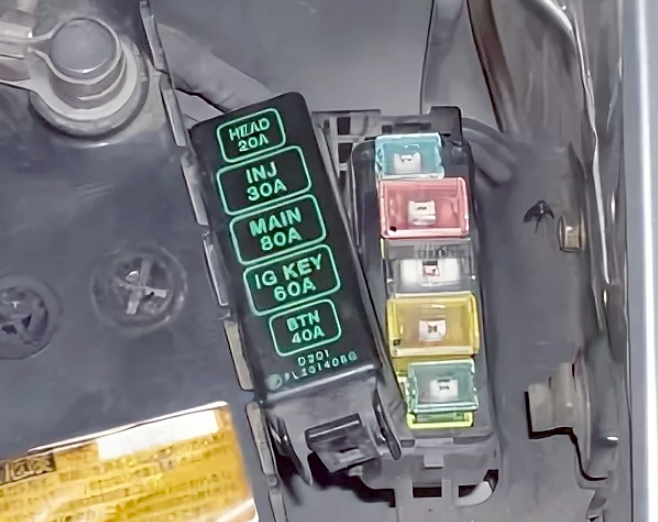

Вариант 1 схемы блока под капотом

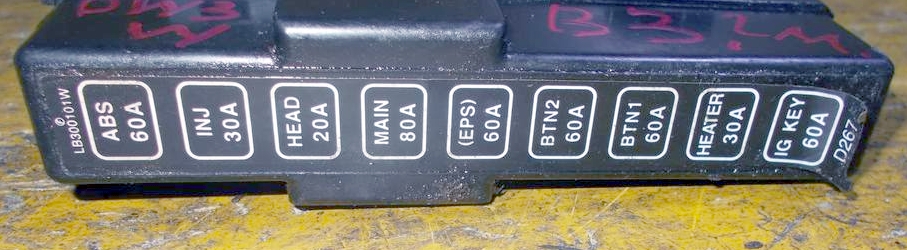

Вариант 2 схемы блока под капотом
Назначение предохранителей подкапотного блока
- ABS — Система антиблокировки тормозов
- HEAD — Головные фары
- INJ — Топливная инжекция
- MAIN — Основной силовой предохранитель
- IG KEY — Зажигание: прикуриватель, стартер, приборы, задний дворник, обогрев задка, передний дворник, люк, стеклоподъёмники, кондиционер
- BTN — Вспомогательные цепи: салонное освещение, центральный замок, стопы, габариты
- HEATER — Система обогрева салона
Реле в Mazda 2 Demio DW
Реле расположены отдельно от основных блоков предохранителей, в различных местах автомобиля:
- реле компрессора кондиционера и вентилятора его конденсора
- реле нагнетателя отопителя
- реле дворников в рукоятке управления
- прочие реле — в салоне под приборной панелью.
