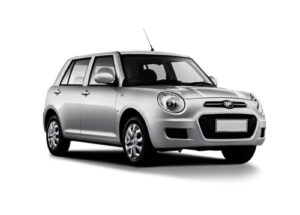

Lifan Smily — это компактный пятидверный хэтчбек, производившийся в период с 2008 по 2020 годы, включая моделями 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 и 2020 годов выпуска, с обновленной версией под названием Лифан Смайл. В этой статье мы подробно разберем предохранители и реле Лифан Смайли, включая схемы блоков предохранителей, их точное расположение, фото-иллюстрации и советы по замене. Особо выделим предохранитель, отвечающий за прикуриватель в Лифан Смайли, для удобства владельцев автомобилей.
Функции предохранителей и реле могут варьироваться в зависимости от года выпуска автомобиля и комплектации электрической системы.
Блок в салоне
Блок предохранителей и реле

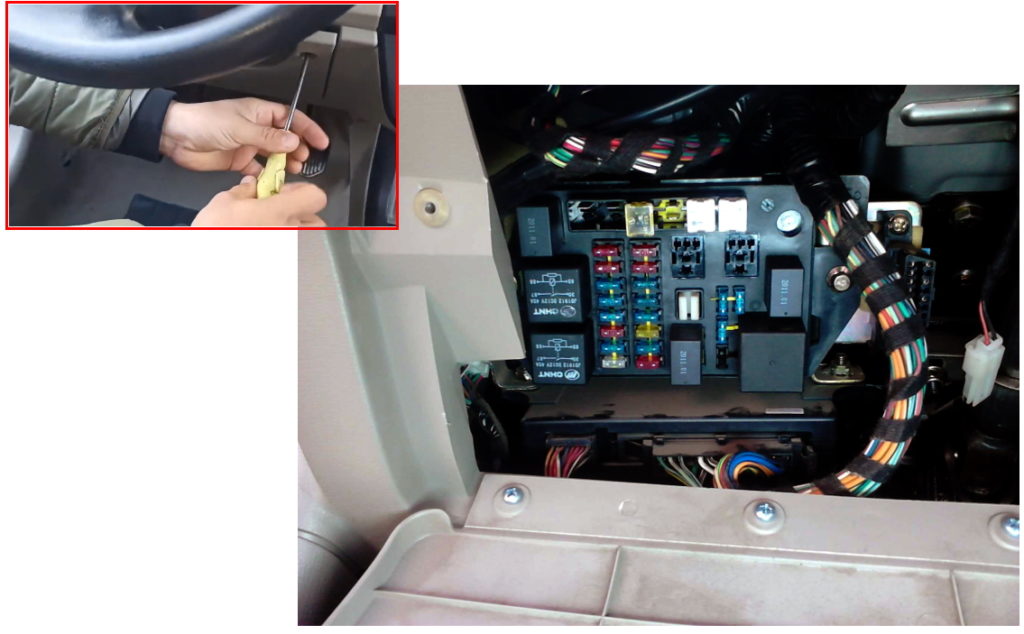

В пассажирском отсеке блока предохранителей и реле Лифан Смайли расположен под торпедо. Чтобы получить доступ, следует ослабить два крепежных винта и снять пластиковую крышку. Внешний вид блока предохранителей будет примерно таким, как показано ниже.

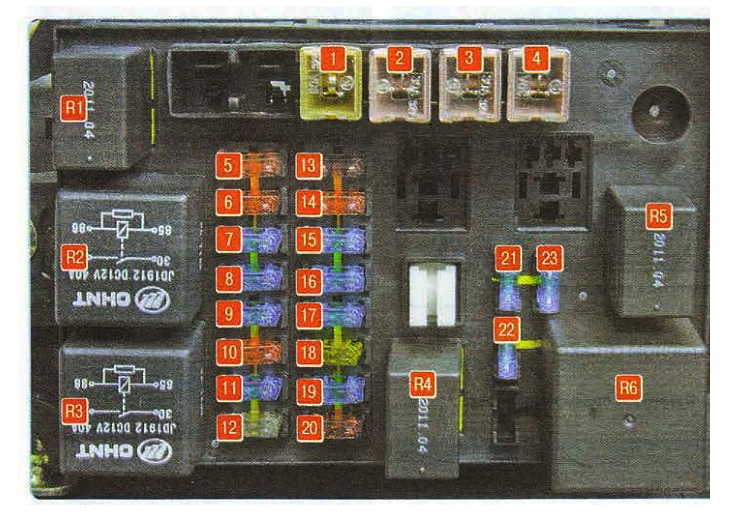

Схема предохранителей салонного блока Лифан Смайли
Расшифровка предохранителей и реле в салоне Лифан Смайли
| 1 | 10А Замок зажигания |
| 2 | 30А Стеклоподъемники |
| 3 | 30А Система ABS |
| 4 | 30А Система ABS |
| 5 | 10А Система ABS |
| 6 | 10А Комбинация приборов |
| 7 | 15А Подушки безопасности SRS |
| 8 | 15А Свет заднего хода, аварийная сигнализация |
| 9 | 15А Блок управления электрооборудованием (ВСМ) |
| 10 | 10А Обмотка генератора |
| 11 | 15А Задний стеклоочиститель |
| 12 | 25А Вентилятор воздухонагнитателя |
| 13 | 10А Лампы габаритов |
| 14 | 10А Освещение салона и багажного отделения, стоп-сигналы |
| 15 | 15А Ближний свет |
| 16 | 15А Дальний свет |
| 17 | 15А Блок управления электрооборудованием (ВСМ), электронный блок управления двигателем (ЭБУ) |
| 18 | 20А Обогрев стекла двери задка |
| 19 | 15А Прикуриватель |
| 20 | 10А Аудиосистема, электропривод наружных зеркал заднего вида |
| 21 | 15А Аудиосистема |
| 22 | 15А Стеклоочиститель ветрового окна |
| 23 | 15А Противотуманные фары |
| Реле в салонном блоке Лифан Смайли | |
| R1 | Лампы габаритных огней |
| R2 | Ближний свет |
| R3 | Дальний свет |
| R4 | Обогрев стекла багажника |
| R5 | Противотуманные фары |
| R6 | Реле-прерыватель указателей поворота и аварийной сигнализации |
Предохранитель №19 на 15А отвечает за функционирование прикуривателя в Лифан Смайли — его замена часто требуется при неисправностях.
Блоки под капотом
Блок предохранителей и реле

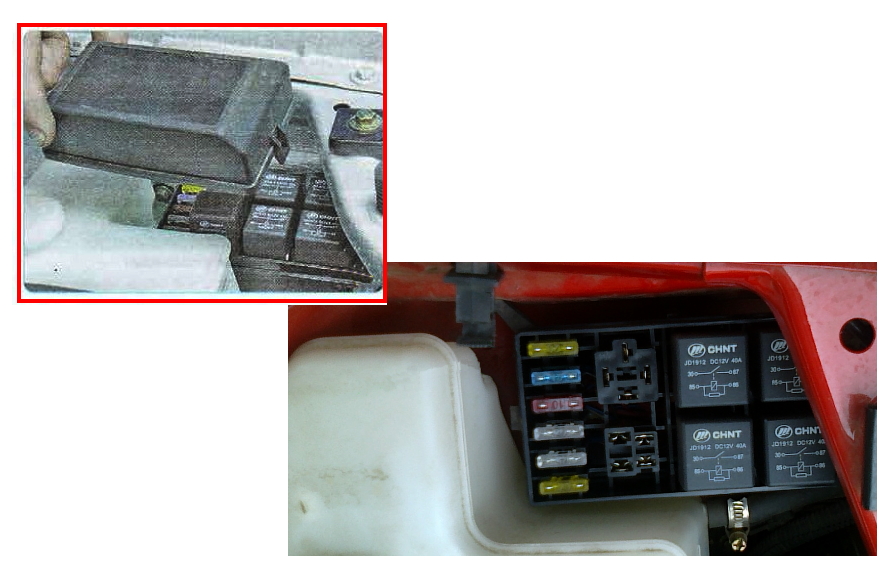

В моторном отсеке основной блок предохранителей и реле Лифан Смайли установлен слева от аккумулятора, что облегчает доступ для диагностики и ремонта электрики.

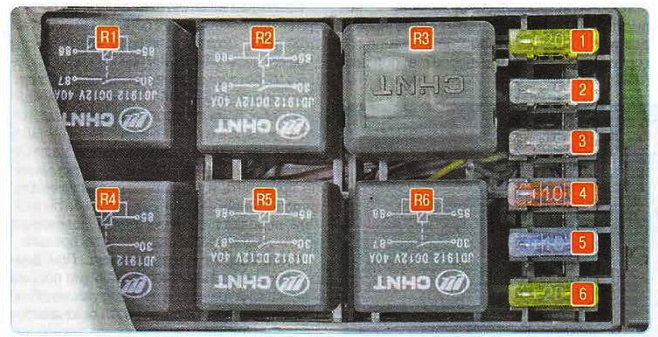

Диаграмма блока предохранителей под капотом
Расшифровка предохранителей и реле моторного блока Лифан Смайли
| 1 | 20A Главное реле |
| 2 | 25A Электровентилятор радиатора |
| 3 | 25A Электровентилятор конденсора кондиционера |
| 4 | 10A Компрессор кондиционера |
| 5 | 15A Бензонасос |
| 6 | 20A Звуковой сигнал |
| Реле в моторном блоке | |
| R1 | Электровентилятор радиатора |
| R2 | Компрессор кондиционера |
| R3 | Реле бензонасоса |
| R4 | Электро вентилятор конденсора кондиционера |
| R5 | Главное реле |
| R6 | Звуковой сигнал |
Силовой блок

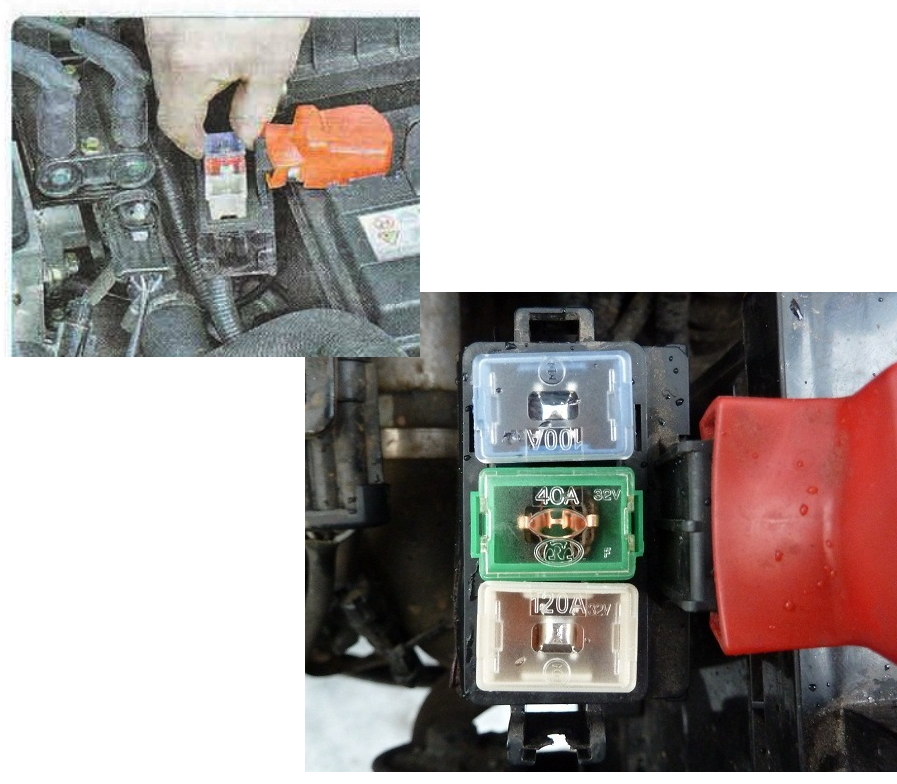

Дополнительный силовой блок с мощными предохранителями размещен непосредственно на плюсовой клемме АКБ, обеспечивая защиту ключевых электрических цепей Лифан Смайли.
Назначение силовых предохранителей Лифан Смайли
- 120А — Генератор
- 40/50А — Монтажный блок в моторном отсеке
- 100А — Монтажный блок в салоне
Если у вас есть полезные дополнения по предохранителям Лифан Смайли или реле, делитесь в комментариях.
