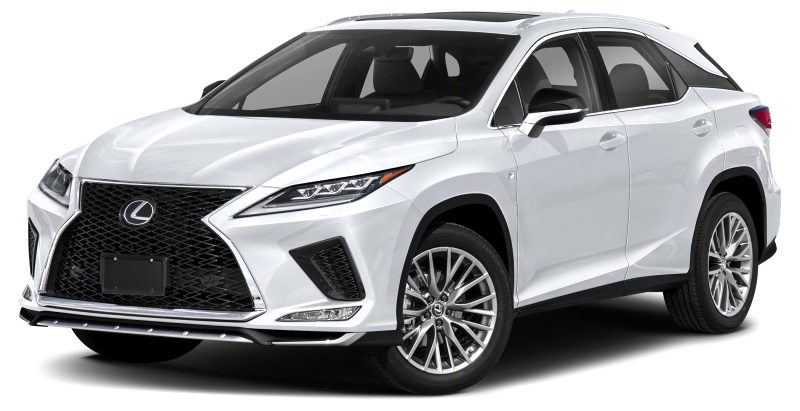

Lexus RX 350 четвертого поколения выпускался в период с 2016 по 2022 год под кодом AL20, оснащен 3,5-литровым V6-мотором на 300 л.с. и 8-ступенчатой автоматической коробкой передач. В этой статье мы подробно разберем расположение, схемы и фото блоков предохранителей и реле для Лексус RX 350 4-го поколения, включая ключевые элементы, такие как предохранители для прикуривателя, розетки, освещения и других систем автомобиля.
Функции предохранителей и реле могут варьироваться в зависимости от года производства, комплектации электроники и региона поставки вашего Lexus RX 350.
Блок предохранителей в салоне

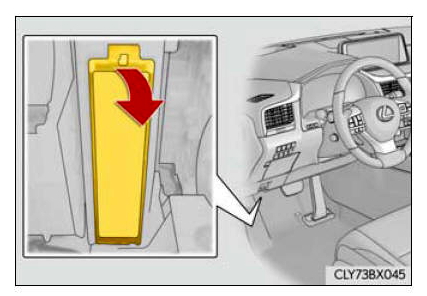

Блок предохранителей и реле в пассажирском отсеке расположен под приборной панелью слева. Чтобы получить доступ, снимите защитную панель.

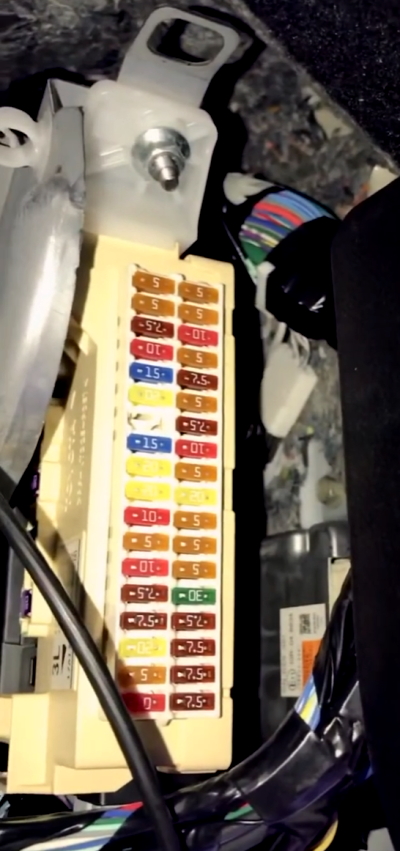

Пример расположения

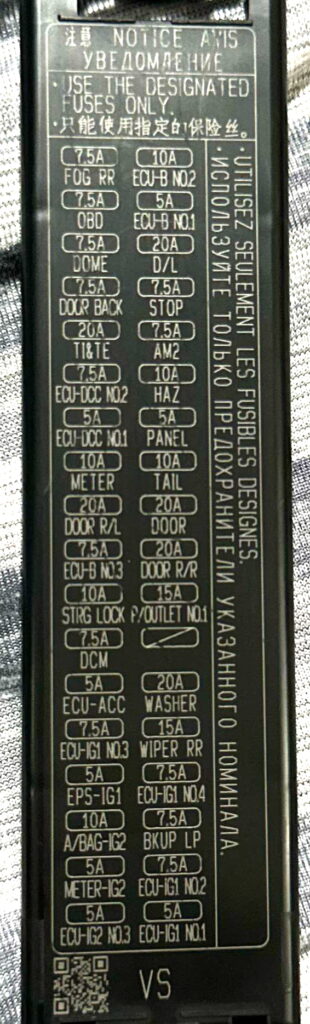

Всегда проверяйте назначение по схеме на крышке блока предохранителей Lexus RX 350.
Схема блока
Расшифровка предохранителей
- 5A METER — Элементы приборной панели
- 10А A-BAG — Система подушек безопасности
- 10A STRG LOCK — Электронная блокировка руля
- 20A DOOR R/L — Электропривод левой задней двери
- 10А METER — Компоненты приборов
- 20А TI&TE — Регулировка положения рулевой колонки
- 7,5A DOOR BACK — Электропривод задней двери
- 7,5A DOME — Салонное освещение
- 7,5А ODB — Диагностический OBD-разъем
- 7,5A FOG RR — Задние противотуманные фонари
- 7,5A BKUP LP — Задние габаритные огни и реверс
- 15А WIPER RR — Задний дворник
- 20А WASHER — Система омывателя
- 15A P/OUTLET — Розетка прикуривателя и дополнительные источники питания
- 20А DOOR R/R — Электропривод правой задней двери
- 10A TAIL — Маркерные огни, подсветка номерного знака
- 10А HAZ — Аварийные сигналы и указатели поворота
- 7,5А STOP — Тормозные огни
- 20А D/L — Дневные ходовые огни (DRL)
Предохранитель для розетки в подлокотнике (дополнительный прикуриватель) находится в блоке под капотом Lexus RX 350.
Блок предохранителей в моторном отсеке

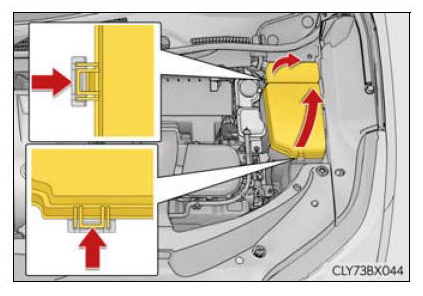

Основной блок предохранителей и реле под капотом размещен слева в двигательном отсеке.

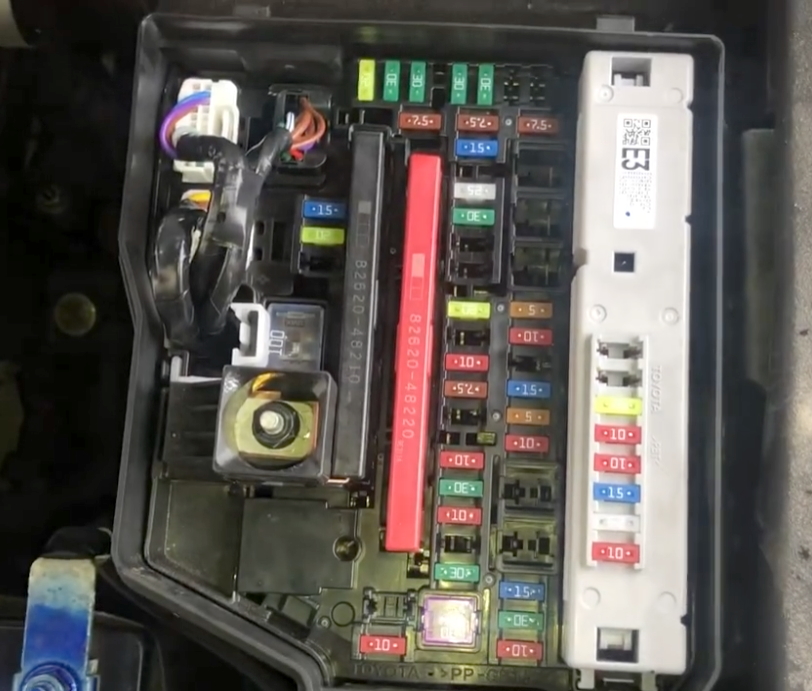

Изображение блока

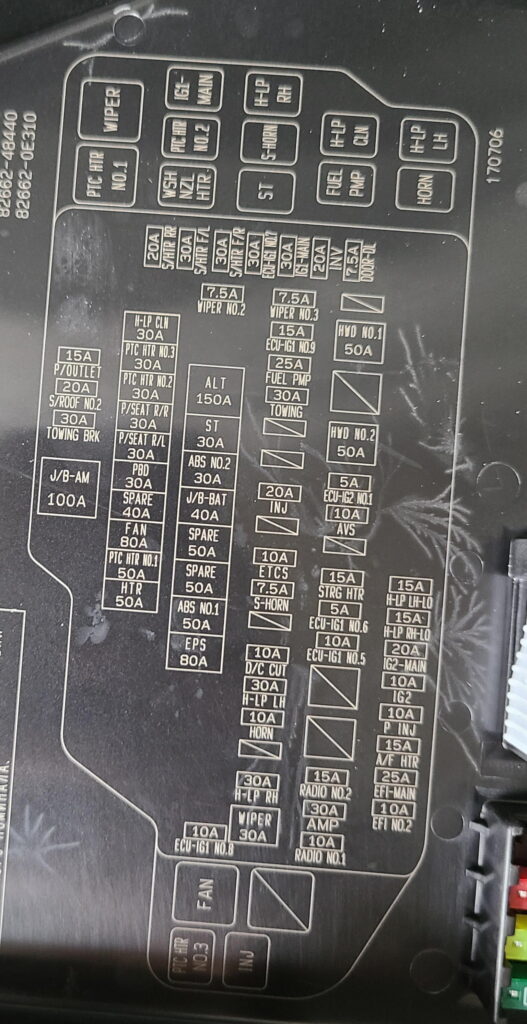

Схема расположения
Описание предохранителей и реле
| (S/HTR F/L) | Обогрев переднего левого сиденья |
| (S/HTR F/R) | Обогрев переднего правого сиденья |
| (ECU-IG1 NO.7) | Электронный блок управления двигателем |
| (IG1-MAIN) | Основная защита цепей зажигания |
| (INV) Power outlet | Инвертор для розеток 220В |
| (DOOR-DL) | Центральный замок дверей |
| (P/OUTLET) | Прикуриватель и вспомогательные розетки |
| (S/ROOF NO.2) | Электропривод панорамной крыши |
| (TOWING BRK) | Система торможения прицепа |
| (H-LP CLN) | Омыватель и очиститель фар |
| (PTC HTR NO.3) | Вспомогательный электрический обогреватель |
| (PTC HTR NO.2) | Вспомогательный электрический обогреватель |
| (P/SEAT R/R) | Электропривод правого заднего сиденья |
| (P/SEAT R/L) | Электропривод левого заднего сиденья |
| (PBD) | Электропривод задней двери |
| (SPARE) | Резервный предохранитель |
| (FAN) | Вентилятор системы охлаждения двигателя |
| (PTC HTR NO.1) | Основной дополнительный обогреватель |
| (HTR) | Вентилятор кондиционера и отопителя |
| (WIPER NO.2) | Передние стеклоочистители |
| (ALT) | Генератор и зарядка аккумулятора |
| (ST) | Запуск двигателя стартером |
| (ABS NO.2) | ABS-система торможения |
| (ABS NO.1) | Система стабилизации и ABS |
| (EPS) | Рулевое управление с электроусилителем |
| (WIPER NO.3) | Дополнительные функции дворников |
| (ECU-IG1 NO.9) | Контрольный модуль двигателя |
| (FUEL PMP) Fuel pump | Электрический топливный насос |
| (TOWING) | Освещение и электрика прицепа |
| (INJ) | Инжекторы подачи топлива |
| (ETCS) | Электронный дроссель двигателя |
| (S-HORN) | Сигнализация и охранная система |
| (H-LP LH) | Левый ближний/дальний свет |
| (HORN) | Гудок и акустическая сигнализация |
| (H-LP RH) | Правый ближний/дальний свет |
| (STRG HTR) | Подогрев рулевого колеса |
| (ECU-IG1 NO.6) | Модуль управления зажиганием |
| (RADIO NO.2) | Аудиосистема и радио Lexus RX 350 |
| (AMP) | Усилитель звука |
| (H-LP LH-LO) | Левая фара ближнего света |
| Right hand headlight low beam | Правая фара ближнего света |
| (IG2-MAIN) | Основная цепь второго зажигания |
| (IG2) | Защита цепей зажигания |
| (P INJ) | Дополнительные топливные инжекторы |
| (EFI-MAIN) | Система электронного впрыска топлива |
| РЕЛЕ | |
| (WIPER) | Реле стеклоочистителей |
| (PTC HTR NO.1) | Реле дополнительного обогревателя |
| (IG1 — MAIN) | Реле основной цепи зажигания |
| (H-LP RH) | Реле правых фар |
| (S-HORN) | Реле сигнализации |
| (ST) | Реле стартера |
| (H-LP CLN) | Реле омывателя фар |
| (FUEL PMP) | Реле топливного насоса |
| (H-LP LH) | Реле левых фар |
| (HORN) | Реле звукового сигнала |
| (FAN) | Реле вентилятора охлаждения |
| (PTC HTR NO.3) | Реле обогревателя |
| (INJ) | Реле инжекторов |
Дополнительный блок мощных предохранителей установлен в багажнике на плюсовой клемме АКБ для силовых цепей Lexus RX 350.
Если у вас есть идеи по улучшению статьи о предохранителях и реле Lexus RX 350, делитесь в комментариях.
