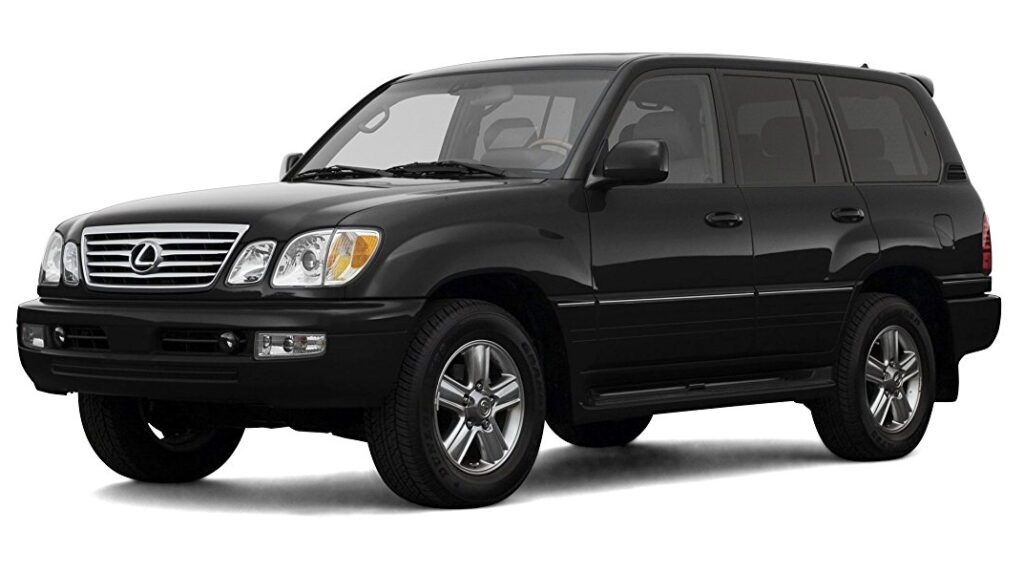

Lexus LX 470 J100 — это второе поколение премиального внедорожника Lexus LX, выпускавшегося в период с 1998 по 2007 годы. За эти годы автомобиль подвергся двум значительным обновлениям. В этой статье мы подробно разберем расположение блоков предохранителей и реле Lexus LX 470 J100, включая схемы, фотографии реальных примеров и точные места установки. Особо выделим предохранитель прикуривателя и розетки для удобства диагностики.
Расположение блоков предохранителей и реле, а также их назначение могут варьироваться в зависимости от года выпуска Lexus LX 470 J100 и региона поставки автомобиля.
Блоки предохранителей и реле в салоне
Левый блок предохранителей

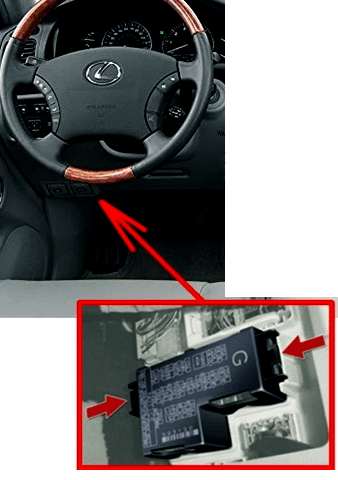

Этот блок с предохранителями и реле Lexus LX 470 J100 установлен слева под приборной панелью, обеспечивая защиту ключевых электрических цепей салона.
Всегда проверяйте назначение предохранителей по схемам на крышке соответствующего блока предохранителей Lexus LX 470.
Схема предохранителей. Вариант 1.
1998 — 2002 годы
Расшифровка предохранителей
| 1 | 10A MIRR — Зеркала с электроприводом |
| 2 | 15A SRS — Подушки безопасности, ремни безопасности с преднатяжителем |
| 3 | 15A CIGAR — Прикуриватель, аудиосистема, антенна |
| 4 | 10A IGN — Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива, ABS, подушки безопасности, ремни безопасности с преднатяжителем, предупреждающий световой сигнал разрядки |
| 5 | 40A POWER — Центральный замок, стеклоподъемники, люк, сиденья с электроприводом, система регулировки наклона и высоты рулевой колонки |
| 6 | 10A DOME — Освещение салона, персональное освещение |
| 7 | 20A AHC-IG — Активная система управления высотой расположения кузова (AHC) |
| 8 | 20A DIFF — Блок управления блокировкой дифференциала |
| 9 | 15A GAUGE — Комбинация приборов, сервисные и предупреждающие индикаторы, предупреждающий зуммер, лампы заднего хода, кондиционер, блок управления коробкой передач, дневные ходовые огни, система беспроводного управления |
| 10 | 20/25A WIPER — Стеклоочиститель и омыватель, стеклоочиститель и омыватель заднего стекла |
| 11 | 7,5A I/UP — Система холостого хода двигателя |
| 12 | 15A FR FOG — Передний противотуманный свет |
| 13 | 15A STOP — Лампы стоп-сигнала, дополнительный стоп- сигнал |
| 14 | 30A RR A.C — Задний кондиционер |
| 15 | 20A DEFOG — Обогрев заднего стекла |
| 16 | 15A ECU-B — Система регулировки наклона и высоты рулевой колонки, дневные ходовые огни, противоугонная система |
| 17 | 15A TAIL — Габаритный свет, освещение номерного знака, подсветка панели приборов |
| 18 | 15A AHC-B — Активная система управления высотой расположения кузова (AHC) |
| 19 | 10A OBD — Диагностический разъем |
| 20 | 10A RR HTR — Задний отопитель |
| 21 | 15A ECU-IG — ABS, блокировка селектора коробки передач, сиденья с электроприводом, антенна, система регулировки наклона и высоты рулевой колонки |
| 22 | 15A PWR OUTLET — Розетка |
Предохранители №3 и №22 по 15А отвечают за функционирование прикуривателя и дополнительной розетки в Lexus LX 470 J100.
На обратной стороне блока предохранителей и реле Lexus LX 470 J100 размещены дополнительные реле.
Схема реле
Расшифровка реле
| R1 | Топливный насос (C/OPN) |
| R2 | Топливный насос (FUEL/PMP) |
| R3 | (D/L (L)) |
| R4 | (SPIL/VLV) |
| R5 | Стартер (ST/CUT) |
| R6 | (D/L (U)) |
| R7 | Передний противотуманный свет (FR FOG) |
| R8 | — |
| R9 | Обогрев заднего стекла (DEFOG) |
| R10 | Стеклоподъемники, люк (POWER) |
| R11 | Задний отопитель (RR HTR) |
| R12 | Освещение салона (DOME) |
| R13 | Габаритный свет (TAIL) |
Схема предохранителей. Вариант 2.
2003 — 2007 годы
Расшифровка
| 1 | 15A PWR OUTLET — Розетка |
| 2 | 15A CIG — Прикуриватель |
| 3 | 7,5A ACC — Подсветка панели приборов |
| 4 | 7,5A AM1 — Система распределенного впрыска топлива/система последовательного распределенного впрыска топлива |
| 5 | 20A DEFOG — Обогрев заднего стекла |
| 6 | 15A AHC−B — Активная система управления высотой расположения кузова (AHC) |
| 7 | 20A FUEL HTR — Подогрев топлива |
| 8 | 7,5A POWER HTR — Вспомогательный отопитель |
| 9 | 20A AHC−IG — Активная система управления высотой расположения кузова (AHC) |
| 10 | 10A EFI NO.2 — Система снижения токсичности |
| 10A ECD NO.2 — Система снижения токсичности | |
| 11 | 10A GAUGE1 — Комбинация приборов |
| 12 | 10A ECU−IG1 — Система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива |
| 13 | 10A ECU−B1 — Навигационная система |
| 14 | 15A DBL LOCK — Система двойной блокировки |
| 15 | 30A BATT CHARGE — Система зарядки прицепа |
| 16 | 15A A/C — Кондиционер |
| 17 | 15A STOP — Лампы стоп-сигнала |
| 18 | 7,5A OBD−2 — Диагностический разъем |
| 19 | 7,5A IDEL UP — Система холостого хода двигателя |
| 20 | 30A LH SEAT — Электропривод левого сиденья |
| 21 | 25A DOOR — Центральный замок, стеклоподъемники |
| 22 | 25A SUN ROOF — Люк |
| 23 | 15A RR WIPER — Задний стеклоочиститель |
В этом варианте предохранители №1 и №2 по 15А обеспечивают работу прикуривателя и розетки в Lexus LX 470 J100.
Схема реле на обратной стороне блока предохранителей
Назначение реле
- R1 — Обогрев заднего стекла (DEFOG)
- R2 — Зажигание (IG1 NO.2)
- R3 — Зажигание (ACC)
- R4 — Освещение салона (DOME)
Правый блок предохранителей

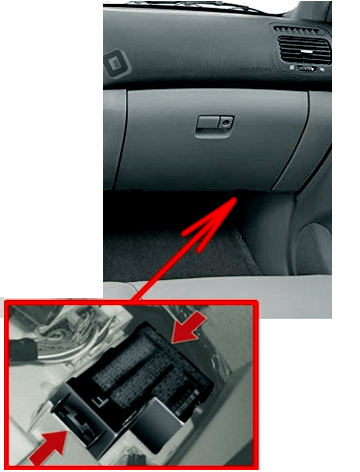

Этот блок предохранителей Lexus LX 470 J100 размещен под приборной панелью со стороны переднего пассажира, контролируя электрику правой стороны салона.
Пример схемы предохранителей с крышки блока
Схема блоков
2002 — 2007 годы
Назначение предохранителей
| 1 | 10A ECU−B2 — Центральный замок, стеклоподъемники |
| 2 | 20A DIFF — Система полного привода |
| 3 | 15A WASHER — Омыватель стекла |
| 4 | 10A RADIO — Аудиосистема |
| 5 | 10A DOME — Освещение салона |
| 6 | 40A VGRS — Рулевое управление с переменным передаточным числом |
| 7 | 20A P/W (FL) — Передний левый стеклоподъемник |
| 8 | 20A P/W (RL) — Задний левый стеклоподъемник |
| 9 | 25A WIPER — Стеклоочиститель |
| 10 | 10A ECU−IG2 — Задний кондиционер |
| 11 | 15A SEAT HTR — Подогрев сидений |
| 12 | 10A GAUGE2 — Лампы заднего хода |
| 13 | 7,5A MET — Комбинация приборов |
| 14 | 7,5A ING — Система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива |
| 15 | 7,5A SECURITY — Противоугонная система |
| 16 | 20A P/W (RR) — Задний правый стеклоподъемник |
| 17 | 20A P/W (FR) — Передний правый стеклоподъемник |
| 18 | 30A BATT CHARGE — Система зарядки прицепа |
| 19 | — |
| 20 | 20A TIL&TEL — Система регулировки наклона и высоты рулевой колонки |
| 21 | 30A RR A/C — Задний кондиционер |
| 22 | 30A RH SEAT — Электропривод правого сиденья |
Схема реле на обратной стороне блока
Расшифровка реле
- R1 — Лампы стоп-сигнала (STOP LP)
- R2 —
- R3 — Зажигание (IG1 NO.3)
- R4 — Отсечка зажигания (ACC CUT)
Блоки под капотом
Основной блок предохранителей и реле
Этот блок предохранителей и реле Lexus LX 470 J100 расположен слева от моторного отсека, вблизи аккумулятора, и отвечает за ключевые системы двигателя и освещения.
Вариант 1
Схема блока
1998 — 2002 годы
Назначение предохранителей и реле
| Предохранители | |
| 1 | 20A AM1 NO.2 — Система запуска, указатели поворота, аварийная сигнализация, предохранители: ”CIGAR”, ”ECU−IG”, ”MIRR”, ”SRS” |
| 2 | 20A A.C — Кондиционер |
| 3 | 10A POWER HTR — Вспомогательный отопитель |
| 4 | 15A SEAT HTR — Подогрев сидений |
| 5 | 20A FUEL HTR — Подогрев топлива |
| 6 | 15A MIR HTR — Обогрев зеркал |
| 7 | 20A HEAD CLNER — Очистители фар |
| 8 | 20A CDS FAN — Вентилятор системы охлаждения |
| 9 | 20A EFI — Система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива, система снижения токсичности, топливный насос |
| 20A ECD — Система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива | |
| 10 | 10A HORN — Звуковой сигнал |
| 11 | 15A THROTTLE — Электронная система управления дроссельной заслонкой |
| 12 | 20A RADIO — Аудиосистема |
| 13 | 15A HAZ-TRN — Аварийная сигнализация, указатели поворота |
| 14 | 30A AM2 — Система запуска, система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива, предохранитель ”IGN” |
| 15 | 20A ECU-B1 — Центральный замок, стеклоподъемники, задний стеклоочиститель и омыватель, система беспроводного управления, зеркала с электроприводом, комбинация приборов, кондиционер, система автоматического освещения, противоугонная система |
| 16 | 20A HEAD (LH-UPR) — Дальний левый свет |
| 17 | 20A HEAD (RH-UPR) — Дальний правый свет |
| 18 | 10A HEAD (LH-LWR) — Ближний левый свет, передний противотуманный свет |
| 19 | 10A HEAD (RH-LWR) — Ближний правый свет |
| 20 | 40A 1998-1999: ABS |
| 50A 2000-2003: ABS | |
| 21 | 50A AHC — Активная система управления высотой расположения кузова (AHC) |
| 22 | 50A ACC — Предохранитель «PRW OUTLET» |
| 23 | 80A AM1 NO.1 — Система зарядки, предохранители: ”AM1 NO.2”, ”GAUGE”, ”WIPER” |
| 24 | 60A HTR — Кондиционер |
| 25 | 80A GLOW — Система предпускового подогрева двигателя |
| 26 | 40A ABS |
| 27 | 30A STARTER — Система запуска |
| Реле | |
| R1 | Муфта компрессора кондиционера (MG CLT) |
| R2 | Обогрев зеркал (MIR HTR) |
| R3 | Вспомогательное реле (ACC) |
| R4 | Активная система управления высотой расположения кузова (AHC) |
| R5 | Зажигание (IG1 NO.1) |
| R6 | Зажигание (IG1 NO.2) |
| R7 | ABS (ABS SOL) |
| R8 | Блок управления двигателем (EFI) |
| Блок управления двигателем (ECD) | |
| R9 | Звуковой сигнал |
| R10 | Диммер (переключатель освещения) |
| R11 | Стартер |
| R12 | ABS (ABS MTR2) |
| R13 | Фары (HEAD) |
| R14 | ABS (ABS MTR1) |
Вариант 2
Схема предохранителей
2003 — 2007 годы
Обозначение
| 1 | — |
| 2 | — |
| 3 | — |
| 4 | — |
| 5 | 7,5A ST1 — 2002-2005: Система распределенного впрыска топлива /система последовательного распределенного впрыска топлива |
| 7,5A WIP−S — 2006-2007: — | |
| 6 | 30A TOWING — Освещение прицепа |
| 7 | 15A MIR HTR — Обогрев зеркал |
| 8 | 10A RR HTR — Задний отопитель |
| 9 | 15A HAZ−TRN — Аварийная сигнализация, указатели поворота |
| 10 | 7,5A ALT−S — Система зарядки |
| 11 | 20A NV−IR |
| 12 | 15A FR FOG — Противотуманный свет |
| 13 | 30A TOWING BRK — Освещение прицепа (лампы стоп-сигнала) |
| 14 | 20A HEAD CLNER — Очистители фар |
| 15 | 10A FR−IG — Система зарядки |
| 16 | 7,5A PANEL — Подсветка панели приборов |
| 17 | 30A TOWING TAIL — Освещение прицепа (габаритный свет) |
| 18 | 15A TAIL — Габаритный свет |
| 19 | 30A BAT — Предохранитель: «ECU−B2” |
| 20 | 7,5A TEL — Телефон |
| 21 | 30A AMP — Аудиосистема |
| 22 | 25A EFI NO.1 — Система распределенного впрыска топлива /система последовательного распределенного впрыска топлива |
| 25A ECD NO.1 — Система распределенного впрыска топлива /система последовательного распределенного впрыска топлива | |
| 23 | 15A AM2 — Предохранитель: «IGN” |
| 24 | 10A ETCS — Система распределенного впрыска топлива/ система последовательного распределенного впрыска топлива |
| 25 | 10A HORN — Звуковой сигнал |
| 26 | — |
| 27 | 10A HEAD (RH−LWR) — Ближний правый свет |
| 28 | 10A HEAD (LH−LWR) — Ближний левый свет |
| 29 | 20A HEAD (RH−UPR) — Дальний правы свет |
| 30 | 20A HEAD (LH−UPR) — Дальний левый свет |
| 31 | 40A ABS |
| 32 | 50A ABS |
| 33 | 50A AHC — Активная система управления высотой расположения кузова (AHC) |
| 34 | 30A STARTER — Система запуска |
| 35 | SHORT PIN A — Предохранители: «BAT», «AMP» |
| 36 | SHORT PIN B — Предохранители: «HAZ-TRN», «ALT-S» |
| 37 | 80A GLOW — Система предпускового подогрева двигателя |
| Реле | |
| R1 | Отопитель (HTR) |
| R2 | ABS (ABS MTR1) |
| R3 | ABS (ABS MTR2) |
| R4 | ABS (ABS SOL) |
| R5 | Блок управления двигателем (EFI) |
| Блок управления двигателем (ECD) | |
| R6 | Активная система управления высотой расположения кузова (AHC) |
| R7 | Топливный насос (C/OPN) |
| R8 | Топливный насос (F/PUMP) |
| R9 | Стартер (ST) |
Реле под капотом
Схема
Расшифровка реле
| R1 | Реле-выключатель по температуре охлаждающей жидкости |
| R2 | Муфта компрессора кондиционера (MG CLT) |
| R3 | Вентилятор системы охлаждения (CDS FAN) |
| R4 | Звуковой сигнал |
| R5 | Фары (HEAD) |
| R6 | Дальний свет (HEAD HI) |
| R7 | Обогрев зеркал (MIR HTR) |
| R8 | Задний отопитель (RR HTR) |
| R9 | Подсветка панели приборов (PANEL) |
| R10 | Передний противотуманный свет (FR FOG) |
| R11 | Зажигание (IG NO.1) |
| R12 | Габаритный свет (TAIL) |
Блок предохранителей на аккумуляторе
На положительной клемме АКБ Lexus LX 470 J100 установлен специальный блок с предохранителями в форме плавких вставок, обеспечивающий основную защиту высокомощных цепей.
Схема блока предохранителей
Описание плавких вставок
Вариант 1
1998 — 2002 годы
| 1 | 100A J/B NO.2 — Предохранители: ”ECU−B”, ”FR FOG”, ”DEFOG”, ”AHC−B”, ”TAIL”, ”STOP”, ”DOME”, ”POWER”, ”OBD”, ”RR A.C” and ”RR HTR” |
| 2 | 140A ALT — Предохранители: ”J/B NO.2”, ”MIR HTR”, ”AM1 NO.1”, ”ACC”, ”CDS FAN”, ”HTR” and ”ABS NO.1” |
| 3 | 100A MAIN — Предохранители: «ECU-B», «FR FOG», «DEFOG’, «AHC-B», «OBD», «TAIL», «STOP», «DOME\ TOWER», «RR AC», «RR HTR» |
| 4 | 7,5A ALT-S — Система зарядки |
Вариант 2
2003 — 2007 годы
| 1 | 50A HTR — Кондиционер / отопитель |
| 2 | 120A J/B NO.1 — Реле «IG1 NO.1», реле «TAIL», предохранители: «MIR HTR», «RR HTR», «TOWING BRK», «TOWING», «FR FOG» |
| 3 | 120A J/B NO.2 — Реле «IG1 NO.2», реле «ACC», предохранители: «DEFOG», «AM1», «LH SEAT», «STOP», «ECU-B1», «SUN ROOF», «OBD-2», «DOOR» |
| 4 | 120A J/B NO.3 — Реле «IG1 NO.3», предохранители: «SECURITY», «TIL & TEL», «RH SEAT», «RR A/C», «P/W (RR)», «P/W (RL)», «P/W (FR)», «P/W (FL)» |
| 5 | 120A MAIN — Реле «HEAD HI», реле «HEAD», предохранители: «ABS NO.1», «ABS NO.2», «SHORT PIN A», «EFI OR ECD NO.1», «SHORT PIN B», «AM2», «STARTER», «HORN», «ECTS» |
| 6 | 140A ALT — Предохранители: «J/B NO.1», «J/B NO.2», «J/B NO.3», «HTR» |
Если у вас есть дополнения по предохранителям и реле Lexus LX 470 J100 — оставляйте в комментариях.
